Descripción general del producto

Introducción a la tableta

Gracias por elegir la tableta gráfica creativa HUION^® INSPIROY^® H1161. Esta es una nueva generación de tabletas de dibujo profesionales sin batería, que pueden mejorar enormemente su eficiencia de trabajo de pintura y creación, y llenas de diversión. Puede pintar y escribir libremente, representando diferentes líneas y colores, tal como el bolígrafo escribe en el papel, lo que le brinda una experiencia de choque real.
Para que comprenda y utilice mejor su tableta, lea atentamente este manual del usuario. El manual del usuario solo muestra la información en Windows, a menos que se especifique lo contrario, esta información se aplica a los sistemas Windows y Macintosh.

Producto y accesorios

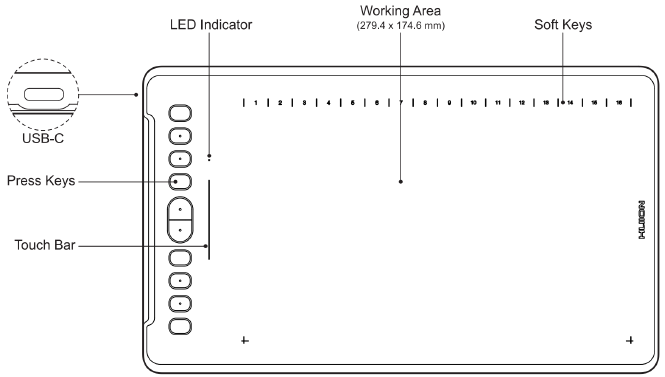

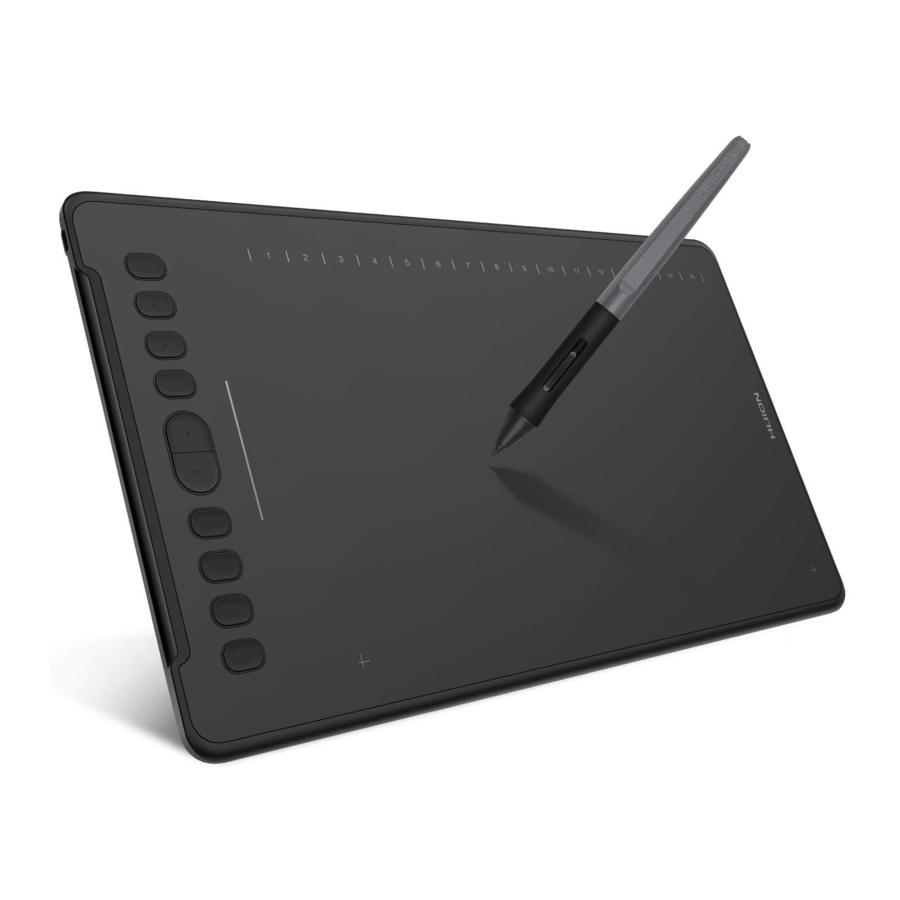

Tableta gráfica

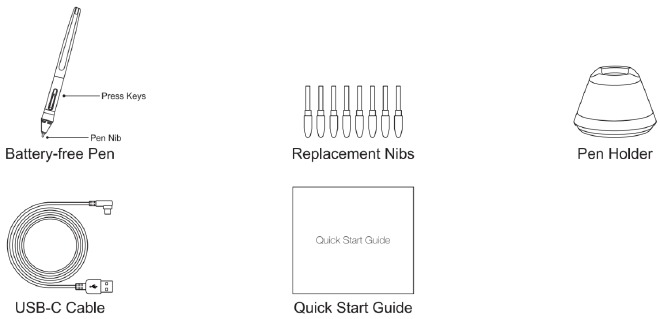

Lista de embalaje

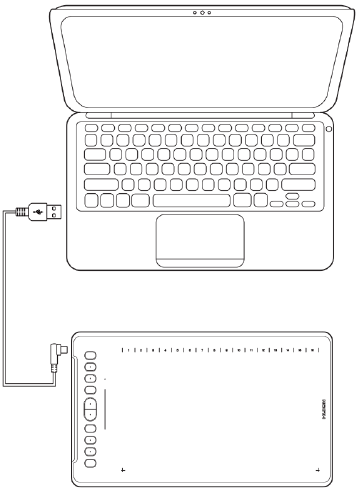

Conexión al ordenador

1. Conecte la tableta a su ordenador con un cable USB.

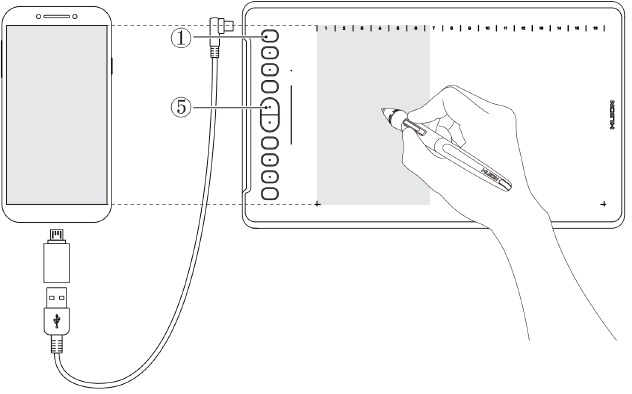

Conexión al teléfono Android

1. Asegúrese de que el sistema operativo de su teléfono y tableta sea el siguiente: Android OS 6.0 o posterior
2. Para algunos modelos, debe ir a "Ajustes" (Settings) del teléfono o tableta y luego habilitar la función "OTG" (OTG).
3. Elija el adaptador OTG correcto del paquete, que depende del tipo de puerto USB de su teléfono, luego conecte la tableta gráfica a su teléfono siguiendo las ilustraciones a continuación:


Notas:

1. La tableta gráfica puede funcionar sin instalar ningún controlador en su teléfono.
2. Una vez conectado, la tableta entrará automáticamente en el modo de teléfono, en el que el lápiz solo puede funcionar en el área gris izquierda (102x63,75 mm).
3. Si no se reconoce la tableta en el modo de teléfono, presione el botón ① durante 3 segundos para ingresar al modo de teléfono.
4. Tenga en cuenta que las teclas de presión de la tableta gráfica y el lápiz digital no son compatibles en el modo de teléfono.

Instalación del controlador

Compatibilidad con el sistema operativo

Windows 7 o posterior, macOS 10.12 o posterior

Instalar el controlador

Descargue el controlador de nuestro sitio web: www.huion.com/download
Después de terminar la instalación, puede encontrar el icono del controlador en el área de la bandeja del sistema, lo que significa que el controlador se instaló correctamente; cuando conecta la tableta al ordenador, el icono cambiará a color , lo que significa que el controlador ya ha reconocido la tableta y puede comenzar a usarla ahora.
Aviso:

1. Antes de la instalación, debe desinstalar otro controlador de productos similares, incluido el controlador anterior de este producto.
2. Antes de la instalación, cierre todo el software de gráficos y el software antivirus para evitar errores innecesarios.

Reemplazo de la punta del lápiz

La punta se desgastará después de usarla durante mucho tiempo, luego deberá reemplazarla por una nueva.

1. Gire el portalápices en sentido antihorario para abrir la cubierta, saque una nueva punta.

2. Inserte la punta del lápiz en el orificio en la parte inferior del soporte e incline el lápiz para sacar la punta vieja.

3. Inserte la nueva punta directamente en el lápiz y empuje la punta lenta y firmemente hasta que se detenga.


Funcionamiento básico del producto

Usando el lápiz

Sostenga el lápiz

Sostenga el lápiz como si sostuviera un lápiz normal. Ajuste su agarre para que pueda alternar el interruptor lateral fácilmente con su pulgar o dedo índice. Tenga cuidado de no presionar accidentalmente el interruptor mientras dibuja o se posiciona con el lápiz.

Aviso: cuando no esté en uso, coloque el lápiz en el estuche del lápiz o en el escritorio. No coloque el lápiz sobre la superficie de la pantalla, lo que puede interferir con el uso de otros equipos de posicionamiento del cursor de la pantalla, también puede hacer que su ordenador no pueda entrar en el modo de suspensión.

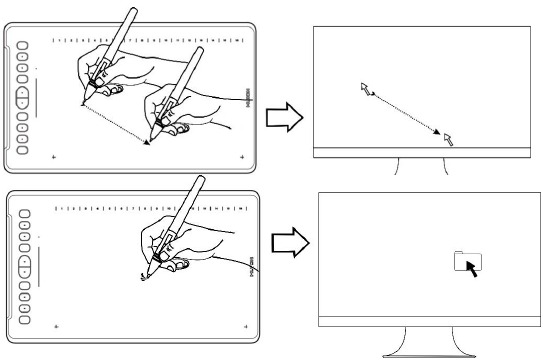

Posicione el cursor

Mueva el lápiz ligeramente por encima del área activa sin tocar la superficie de la pantalla, el cursor se moverá a la nueva posición en consecuencia.
Presione la punta del lápiz en la pantalla para hacer una selección. Toque la pantalla una vez con la punta del lápiz, o tóquela en la pantalla con la presión suficiente para registrar un clic.

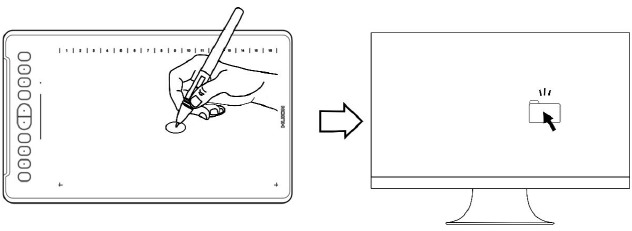

Hacer clic

Use la punta del lápiz para tocar una vez en la pantalla para registrar un clic. Toque para resaltar o seleccionar un elemento en la pantalla y haga doble clic para abrirlo.

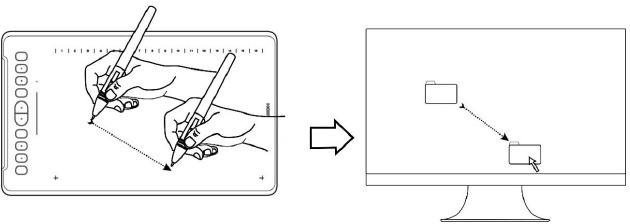

Mover

Seleccione el objeto, luego deslice la punta del lápiz por la pantalla para moverlo.

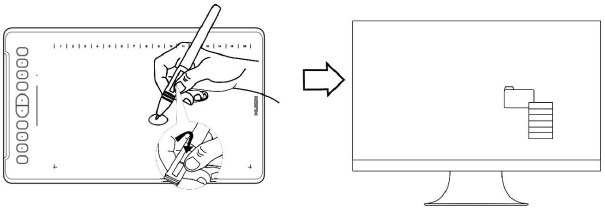

Usar los botones laterales

Los botones del lápiz se pueden configurar en dos funciones personalizables diferentes.
Puede usar los botones siempre que la punta del lápiz esté a 10 mm del área activa de la tableta.
No tiene que tocar la punta del lápiz en la tableta para usar el interruptor.

Configuración del controlador

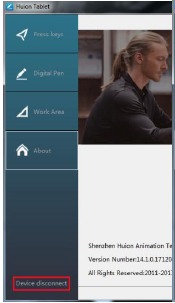

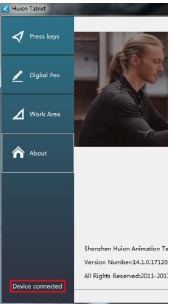

Aviso de conexión del dispositivo

1. Dispositivo desconectado: El ordenador no reconoce la tableta.

2. Dispositivo conectado: El ordenador ha reconocido la tableta.

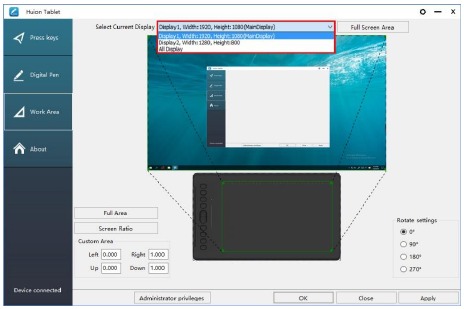

Configuración del área de trabajo

Usando múltiples monitores

Seleccione la pestaña Área de trabajo para definir la relación entre el movimiento del lápiz en la tableta y el movimiento del cursor en la pantalla del monitor.
De forma predeterminada, toda el área activa de la tableta se asigna a todo el monitor. Si se está utilizando más de un monitor y está en modo extendido, debe elegir el monitor relacionado en la interfaz del controlador que va a asignar.
Si sus monitores están en modo espejo (todos los monitores muestran el mismo contenido), la tableta se asigna a todo el espacio en cada monitor y el cursor de la pantalla se muestra en cada monitor simultáneamente.

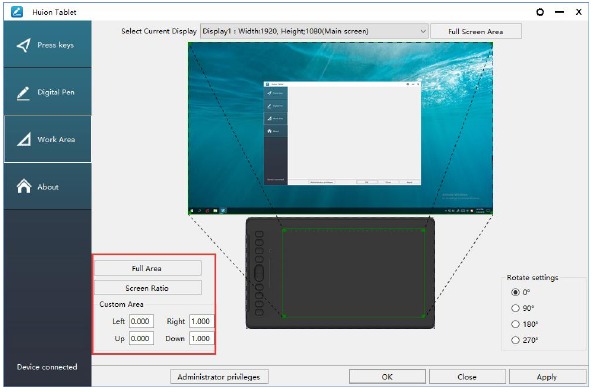

Configuración del área de trabajo

Defina el área de la tableta que se asignará al área de la pantalla.

1. Área completa: toda el área activa de la tableta. Esta es la configuración predeterminada.
2. Área personalizada: 1.> Ingrese los valores de las coordenadas. o2>. Arrastre las esquinas del gráfico en primer plano para seleccionar el área de la pantalla.

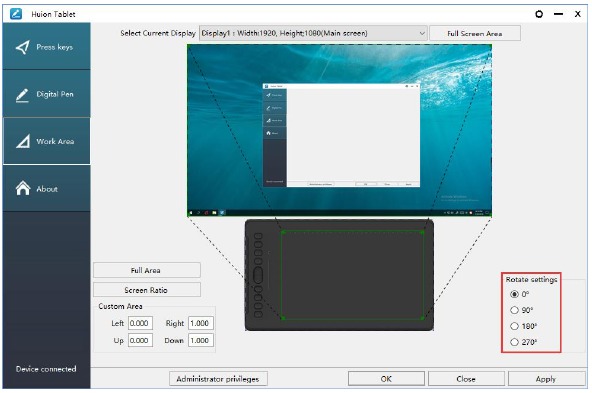

Girar el área de trabajo

Cambiando la dirección de la tableta para adaptarse a la operación con la mano izquierda y derecha.
Puede girar la tableta 0°, 90°, 180° o 270°.

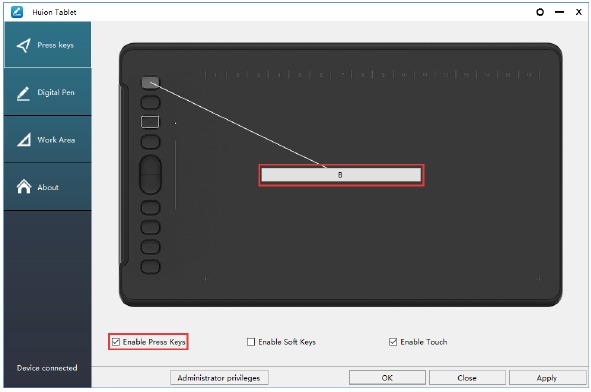

Configuración de la función de las teclas de presión

Configuración predeterminada: coloque el cursor en la tecla de presión o haga clic en la tecla de presión para encontrar los valores predeterminados.
Configuración personalizada: seleccione la función que se logrará en el cuadro de diálogo emergente, luego haga clic en APLICAR u OK para que surta efecto.
Activar/desactivar las teclas de presión: marque/desmarque "Activar teclas de presión" (Enable Press Keys)

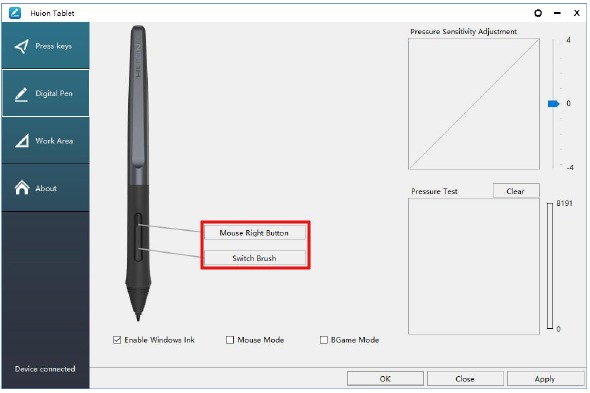

Configuración de la función de los botones del lápiz

Seleccione la función que se logrará en el cuadro de diálogo emergente, luego haga clic en APLICAR u OK para que surta efecto.

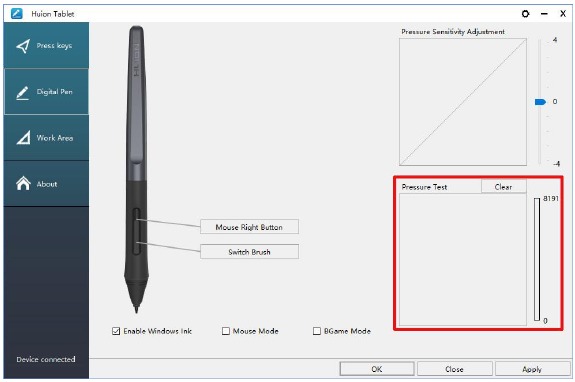

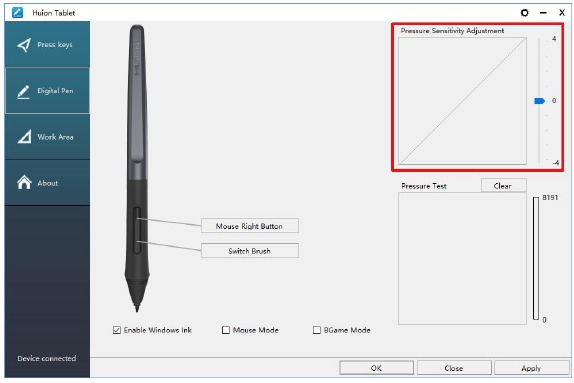

Ajuste de la sensibilidad a la presión

La sensibilidad a la presión cambiará al arrastrar el control deslizante hacia arriba y hacia abajo, cuanto menor sea el valor, más sensible a la presión.

Prueba de presión del lápiz

Haga clic en "iniciar prueba de presión" (start pressure test), puede aplicar presión gradualmente al lápiz óptico en la pantalla para probar el nivel de presión. Haga clic en el botón "Borrar" (Clear) para borrar toda la tinta.

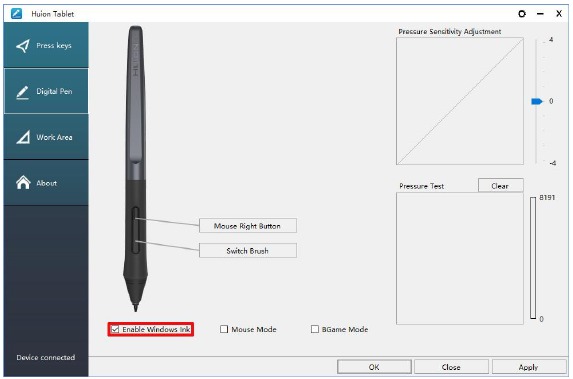

Habilitar la función Windows Ink

Microsoft Windows brinda un amplio soporte para la entrada de lápiz. Las funciones de lápiz son compatibles con Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6, etc.

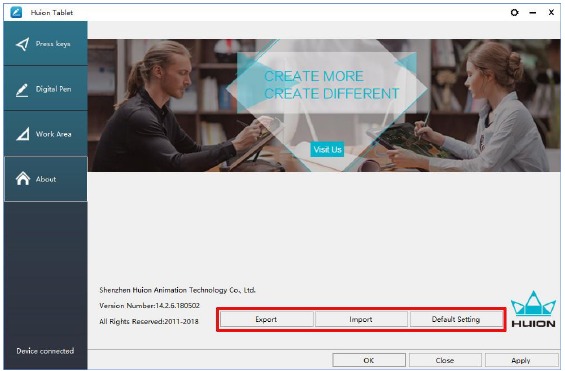

Exportación e importación de datos

El controlador admite la exportación e importación de sus datos de configuración personalizados del producto, lo cual es conveniente para que use diferentes software y evite la molestia de configuraciones repetidas.

Especificaciones

Resolución de problemas

Posibles averías relacionadas con la TABLETA

Posibles averías relacionadas con el SISTEMA

Precauciones

1. Lea atentamente este manual antes de usarlo y guárdelo bien para futuras consultas.
2. Antes de limpiar la tableta, desenchufe el cable de alimentación y limpie con un paño suave y húmedo, no use ningún tipo de detergentes.
3. No exponga este producto al agua u otros líquidos. Tenga cuidado de no derramar nunca líquidos sobre la tableta y el lápiz. La exposición de este producto al agua u otros líquidos puede provocar un mal funcionamiento del producto o una descarga eléctrica.
4. No coloque la tableta en un lugar inestable o a una altura que los niños puedan alcanzar fácilmente para evitar el peligro. Evite que los niños se traguen la punta del lápiz o el interruptor lateral. La punta del lápiz, el interruptor lateral u otras partes móviles pueden extraerse accidentalmente si los niños los muerden.
5. Apague su tableta en lugares donde/cuando no se permitan dispositivos electrónicos. Debido a que la tableta puede causar que otros dispositivos electrónicos funcionen mal en algunos lugares donde/cuando no se permite el uso de dispositivos electrónicos, como dentro de un avión, asegúrese de apagar la tableta.
6. No desmonte la tableta y el lápiz. No desmonte ni modifique la tableta o el lápiz. Tal acción puede causar generación de calor, ignición, descarga electrónica u otros daños, incluidas lesiones humanas. El desmontaje del producto anulará su garantía.
7. Al reemplazar los componentes, debe garantizar que el reparador esté utilizando los componentes sustitutos especificados por el fabricante. El reemplazo no autorizado de componentes podría provocar incendios, descargas eléctricas u otros peligros.
8. No inserte materiales extraños en el puerto USB o en cualquier otra abertura de este producto. Si se inserta un objeto metálico o material extraño en un puerto u otra abertura de este producto, puede provocar un mal funcionamiento o quemarse, o provocar una descarga electrónica.

Contacto de posventa

SHENZHEN HUION ANIMATION TECHNOLOGY CO.,LTD.
Edificio 28, Quarter 4, HuaiDeCuiGang Industrial Park, Fuyong Street, Bao'an District, Shenzhen, 518106, China
Nota: La información en este manual está sujeta a cambios sin previo aviso.
Para obtener más información, contáctenos con nuestro correo electrónico: service@huion.com
O visite nuestro sitio web (www.huion.com) para obtener el controlador y el manual del usuario más recientes.
