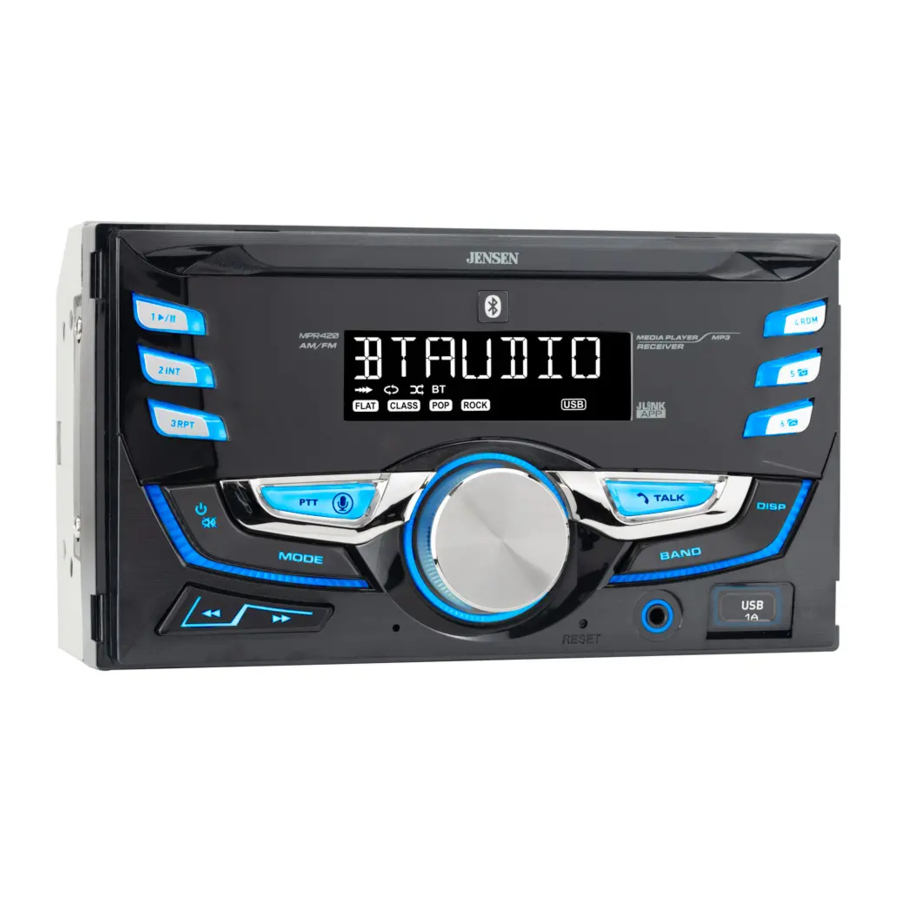

Jensen MPR420 - Manual del receptor
Contenido
INSTALACIÓN
Preparación
Lea todo el manual antes de la instalación.
Antes de empezar
- Desconecte el terminal negativo de la batería. Consulte a un técnico cualificado para obtener instrucciones.
- Evite instalar la unidad donde esté sujeta a altas temperaturas, como la luz solar directa, o donde esté sujeta a polvo, suciedad o vibraciones excesivas.
Primeros pasos
- Retire el embellecedor de la unidad.
- Introduzca las llaves suministradas en las ranuras como se muestra y deslice la unidad fuera del manguito de montaje.
- Instale el manguito de montaje en la abertura, doblando las pestañas para fijarlo.
- Conecte el mazo de cables y la antena. Consulte a un técnico cualificado si no está seguro.
- Es posible que algunos vehículos requieran un kit de instalación o un adaptador de mazo de cables (se venden por separado).
- Compruebe que funciona correctamente y deslícela en el manguito de montaje para fijarla.
- Encaje el embellecedor en su lugar.

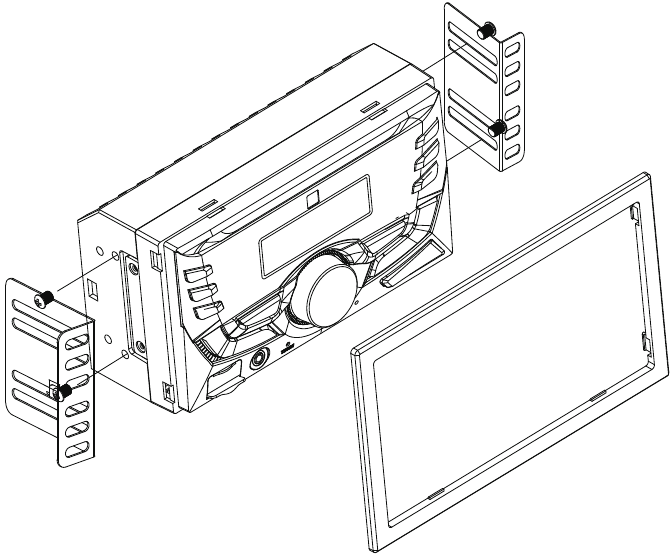

Utilizando los soportes existentes del estéreo de fábrica o los soportes suministrados con el kit de instalación, monte los soportes a los lados de la unidad principal con los tornillos suministrados con la unidad principal.

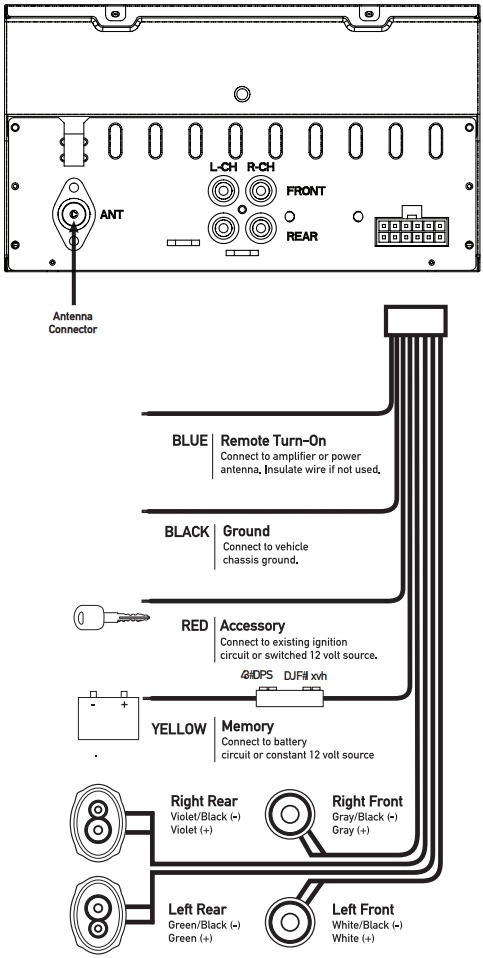

Diagrama de cableado
FUSIBLE
Al reemplazar el fusible, asegúrese de que el nuevo fusible sea del tipo y amperaje correctos. El uso de un fusible incorrecto podría dañar la radio. La unidad utiliza un fusible ATC de 10 amperios ubicado junto al conector del cableado.
FUNCIONAMIENTO

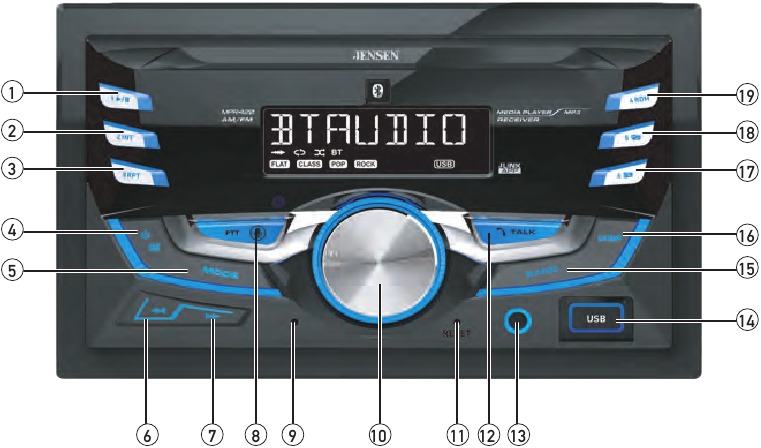

Ubicaciones de los controles
- Preselección 1 / Reproducir/Pausar
- Preselección 2 / Intro
- Preselección 3/ Repetir
- Encendido/Silencio
- Modo
- Sintonizar / Pista abajo
- Sintonizar / Pista arriba
- Botón de activación por voz
- Micrófono
- Botón de volumen
- Restablecer
- Hablar por Bluetooth
- Entrada auxiliar
- Puerto USB
- Banda
- Pantalla
- Preselección 6 / Subir carpeta
- Preselección 5 / Bajar carpeta
- Preselección 4 / Aleatorio
Funcionamiento de la APP

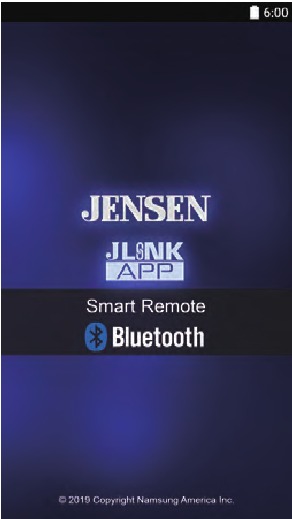

La Jensen Smart App es el mando a distancia inalámbrico definitivo para su receptor. Puede descargar la aplicación Jensen Smart desde la Apple App Store o la Google Play Store e instalarla en su smartphone o tableta.
Escanee el siguiente código QR para descargar la APP Jensen J-Link P2 a su teléfono inteligente.
Funcionamiento de la activación por voz
El Bluetooth debe estar emparejado entre su smartphone y el receptor.
Pulse el botón de activación por voz
y el receptor cambiará al modo Bluetooth. Esto activará Siri o el Asistente de Google en su smartphone. Tendrá que volver manualmente al modo anterior o deseado una vez que esta operación haya terminado.
Funcionamiento general
| Encendido/Apagado | Pulse el botón  para encender la unidad. Pulse de nuevo para apagar la unidad. |
| Cambio de modos | Pulse MODE para seleccionar entre Radio, USB, Entrada auxiliar y Bluetooth. Los modos de funcionamiento se muestran en la pantalla. |
| Volumen | Ajuste el volumen con el botón de volumen (00-40). |
| Silencio | Pulse para silenciar el audio. Pulse de nuevo para reanudar la escucha al volumen seleccionado anteriormente. |
| Entradas auxiliares | Inserte un cable de 3,5 mm en el puerto AUX frontal de la unidad. |
| Restablecer | Pulse el botón RESET para restablecer la unidad a la configuración de fábrica si se produce un funcionamiento anormal. El botón de reinicio se encuentra en el panel frontal. |
| Ajuste del reloj | Con la unidad encendida, pulse DISP para mostrar la hora del reloj. Mantenga pulsado DISP hasta que las horas empiecen a parpadear, luego suelte. Gire el botón de volumen para ajustar las horas, luego pulse el botón DISP, los minutos comienzan a parpadear, Gire el botón de volumen para ajustar los minutos. Pulse DISP momentáneamente para guardar la hora seleccionada. |
| Pantalla | Pulse DISP para alternar la pantalla entre varias informaciones mostradas. |
| Audio / Menú | Pulse el botón de volumen momentáneamente para seleccionar entre las funciones de audio. Mantenga pulsado el botón de volumen durante más de dos segundos para seleccionar entre las funciones del menú. Gire el botón de volumen a la izquierda/derecha para ajustar o activar la función/audio deseado. |
Funcionamiento del sintonizador AM/FM
| Búsqueda de sintonización | Pulse TUNE  o TUNE  para buscar la emisora fuerte anterior o siguiente. |
| Sintonización manual | Mantenga pulsado TUNE o TUNE para entrar en el modo de sintonización manual, luego pulse TUNE o TUNE momentáneamente para cambiar la frecuencia de la radio hacia arriba o hacia abajo un paso a la vez. Pulse y mantenga pulsado TUNE o TUNE para avanzar rápidamente. |
| Banda | Pulse BAND para seleccionar entre las bandas FM1, FM2, FM3, AM1 y AM2. Se pueden programar hasta seis presintonías para cada banda, lo que permite almacenar hasta 18 emisoras de FM y 12 emisoras de AM en la memoria. |
| Almacenamiento de presintonías | Se pueden almacenar hasta 18 emisoras de FM y 12 de AM. Para almacenar una emisora, seleccione la banda y la emisora deseadas. Mantenga pulsado el botón de presintonía deseado (1-6) durante más de dos segundos. Cuando se almacena, el número de presintonía aparecerá en la pantalla. |
| Recuperación de presintonías | Las emisoras preestablecidas se pueden recuperar en cualquier momento pulsando el botón preestablecido correspondiente. |
| Almacenamiento automático | Mantenga pulsado AS/PS durante más de 2 segundos para almacenar 18 emisoras de FM y 12 de AM automáticamente. |
| Emisoras de escaneo preestablecidas | Pulse AS/PS para recuperar cada emisora preestablecida que se haya almacenado en las memorias de cada banda. |
Funcionamiento del USB
TUNE o TUNE
| Reproducción de archivos MP3 | Para reproducir archivos MP3, inserte un dispositivo USB que contenga archivos MP3. |
| Selección de pista | Pulse TUNE para saltar al principio de la siguiente pista. Pulse TUNE para saltar al principio de la pista anterior. |
| Avance y retroceso rápido | Mantenga pulsado TUNE o TUNE para avanzar o retroceder rápidamente una pista. |
| Pausa | Pulse  para detener temporalmente la reproducción del USB.Pulse de nuevo para reanudar la reproducción. |
| Acceso a carpetas | Las carpetas se pueden encontrar pulsando Subir carpeta o Bajar carpeta. Aproximadamente un segundo después de que se muestre el nombre de la carpeta, se mostrará el primer archivo de la carpeta seleccionada y comenzará la reproducción. |
| Repetir | Pulse RPT para alternar entre RPT ALL y RPT ONE.
|
| Aleatorio | Pulse RDM para reproducir las pistas en orden aleatorio; pulse de nuevo para cancelar la función RDM. |
| Intro | Pulse INT para reproducir los primeros 10 segundos de cada pista; pulse de nuevo para cancelar la función INT. |
Funcionamiento de Bluetooth
| Preparación | Antes de utilizar un dispositivo Bluetooth, debe estar emparejado y conectado. Asegúrese de que el Bluetooth esté activado en su dispositivo antes de comenzar el proceso de emparejamiento. |
| Emparejamiento de un nuevo dispositivo | La unidad principal transmite la señal de emparejamiento constantemente cuando no hay dispositivos conectados. Complete la secuencia de emparejamiento desde su dispositivo Bluetooth. Consulte el manual del propietario de su dispositivo para obtener más detalles. El nombre del dispositivo es "JENSEN MEDIA PLAYER". El código de acceso de Bluetooth es "1234". Nota: La unidad principal puede estar en cualquier modo de funcionamiento cuando se realiza el emparejamiento. |
| Solución de problemas de transmisión de audio | La unidad principal es compatible con la transmisión de audio inalámbrica A2DP desde un dispositivo móvil Bluetooth directamente a su unidad principal. Se pueden utilizar las siguientes funciones para controlar la música:
|
Garantía limitada de un año
Para obtener más información y la ubicación del centro de servicio autorizado más cercano, póngase en contacto con nosotros por uno de los siguientes métodos:
- Llámenos sin cargo al 888-921-4088
- Envíenos un correo electrónico a cs@jensenmobile.com
Resolución de problemas
| Problema | Causa | Acción |
La unidad no se enciende/no hay alimentación | Cable amarillo no conectado o voltaje incorrecto Cable rojo no conectado o voltaje incorrecto | Compruebe las conexiones para obtener la tensión correcta (11~16 VCC) |
| Cable negro no conectado | Compruebe la conexión a tierra | |
| Fusible fundido | Reemplace el fusible | |
La unidad tiene alimentación pero no tiene sonido | Cables de los altavoces no conectados | Compruebe las conexiones de los altavoces |
| Uno o más cables de los altavoces se tocan entre sí o tocan la masa del chasis | Aísle todos los cables de los altavoces desnudos entre sí y de la masa del chasis | |
La unidad funde los fusibles | Cable amarillo o rojo tocando la masa del chasis | Compruebe si hay un cable pellizcado |
| Cables de los altavoces tocando la masa del chasis | Compruebe si hay un cable pellizcado | |
| Clasificación incorrecta del fusible | Utilice un fusible con la clasificación correcta | |
NO FILE aparece en la pantalla | No se encontraron archivos MP3 reproducibles en el dispositivo | Compruebe el dispositivo para ver si hay archivos MP3 válidos |
NO SUPPORT aparece en la pantalla | Hay una versión de etiqueta ID3 no válida | Se admiten las etiquetas ID3 de la versión 1.0 a la 2.0. |
Especificaciones
| Sintonizador de FM | Rango de sintonización: 87.5MHz-107.9MHz Sensibilidad utilizable: 8.5dBf Sensibilidad de silenciamiento de 50 dB: 10dBf Separación estéreo a 1 kHz: >30dB Respuesta de frecuencia: 30Hz-13kHz |
| Sintonizador de AM | Rango de sintonización: 530kHz-1710kHz Sensibilidad utilizable: <42dBu Respuesta de frecuencia: 30Hz-2.2kHz |
| General | Impedancia de salida del altavoz: 4~8 ohmios Tensión de salida de línea: 2 voltios RMS Dimensiones: 7" x 7" x 4" (178 x 178 x 100 mm) |
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Especificaciones estándar de alimentación CEA-2006
(referencia: 14.4VCC +/- 0.2V, 20Hz~20kHz)
Potencia de salida: 16 vatios RMS x 4 canales a 4 ohmios y < 1% THD+N
Relación señal/ruido: 75 dBA (referencia: 1 vatio en 4 ohmios)
Dual Electronics Corp.
Número gratuito: 888-921-4088
www.jensenmobile.com
