LUCKY FF918CS-WL - Manual del buscador de peces

Introducción

Este buscador de peces para embarcaciones de cebo es la edición definitiva de sonar para pesca en la familia de buscadores de peces LUCKY. Viene con diferentes opciones de soporte de base.
La profundidad de detección de 100 m satisfará a la mayoría de los pescadores que quieran ir a pescar en sus embarcaciones.
Este buscador de peces hará que todo lo que haya debajo de sus embarcaciones sea claro y efectivo.

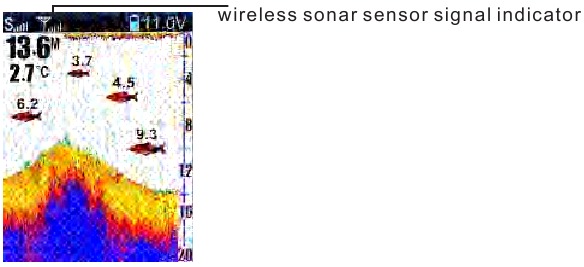

Este modo de usuario le permite operar la torre de señal inalámbrica de larga distancia y el sensor de sonar con cable del FF918CS-WL. Cuando el indicador de señal { } se muestra en la pantalla, la unidad está en modo inalámbrico de larga distancia.

Uso del modo de sensor inalámbrico

Este buscador de peces FF918CS-WL está diseñado para usarse con una embarcación de cebo. Simplemente instale la torre de señal de larga distancia en su embarcación de cebo, encienda la torre de señal y disfrute de la pesca con su buscador de peces.

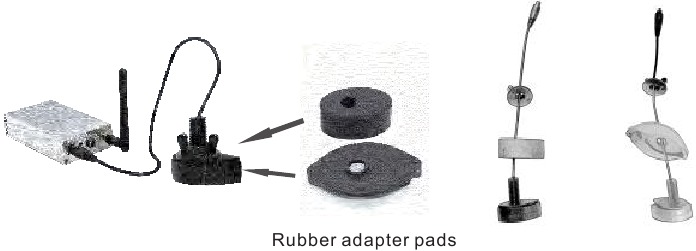

Teniendo en cuenta los orificios de montaje de la mayoría de las embarcaciones de cebo, hemos equipado especialmente dos tipos de almohadillas de goma para que se adapten a las diferentes embarcaciones de cebo y garantizar una fácil instalación.

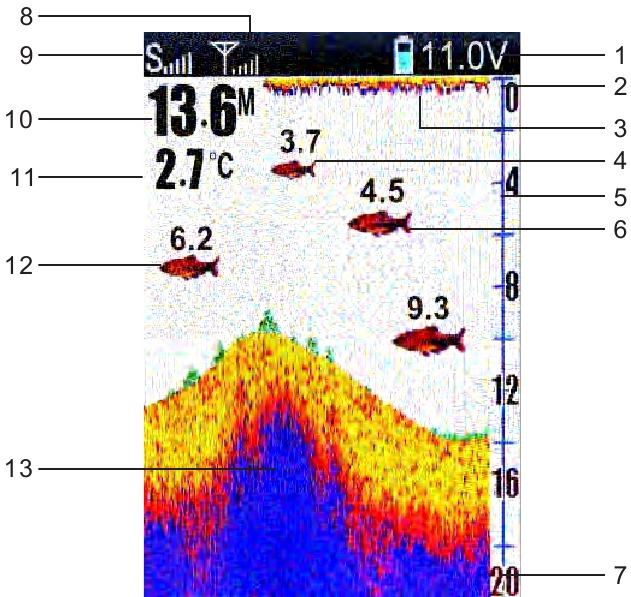

Vista de la pantalla

El FF918CS-WL muestra la información submarina en un formato fácil de entender. La parte superior de la pantalla corresponde a la superficie del agua debajo del sensor, y la parte inferior de la pantalla corresponde a la profundidad actual del agua y al rango de profundidad seleccionado automáticamente.
El contorno inferior cambia con la profundidad del agua debajo de la embarcación. Proporciona información de datos precisa, como la profundidad del agua, la profundidad de los peces y la temperatura del agua.
A medida que la embarcación se mueve, se muestran los cambios de terreno y estructura del fondo. Los peces, los peces de cebo y las termoclinas (cambios de temperatura bajo el agua) se muestran cuando se detectan. Las condiciones submarinas varían mucho, por lo que si desea comprender completamente los beneficios del FF918-CWLS, necesita algo de experiencia e interpretación. Utilice la imagen como guía en las condiciones más comunes y utilice el FF918CS-WL para explorar tipos submarinos desconocidos.

1. Capacidad de la batería
2. Rango superior de profundidad
3. Línea de la superficie del agua
4. Icono de pez pequeño
5. Medidores de profundidad
6. Icono de pez mediano
7. Rango bajo de profundidad
8. Indicador de señal
9. Sensibilidad
10. Profundidad del agua
11. Temperatura del agua
12. Icono de pez grande
13. Contorno inferior

Encendido/Apagado

Presione el botón POWER-MENU durante 3 segundos y suéltelo para encender el FF918CS-WL.
Mantenga presionada la tecla POWER-MENU hasta que la pantalla se apague para apagar el FF918CS-WL.

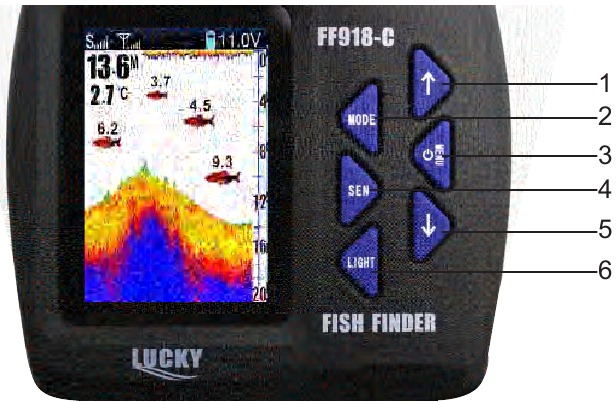

1. Tecla de flecha hacia arriba
2. Tecla de modo
3. Tecla de encendido/menú
4. Tecla de sensibilidad
5. Tecla de flecha hacia abajo
6. Tecla de luz

Cuando el FF918CS-WL está encendido, el aparecerá temporalmente en la pantalla y durará 3 segundos. Luego aparecerá

Puede usar las teclas de flecha para seleccionar Inicio o Simulación.
Si no hace nada, la unidad se establecerá de forma predeterminada en el modo normal cuando se use en el agua.

• Seleccione Inicio para ingresar al modo de trabajo.

• Seleccione el modo Simulación para aprender a usar el sistema con datos simulados; Presione la tecla de flecha hacia abajo para ingresar al modo de simulación.


El sistema de menús

Un sistema de menús simple le permite ajustar las opciones configurables a sus necesidades individuales. Para activar el menú, presione la tecla POWER-MENU.
Presione la tecla POWER-MENU continuamente para mostrar una opción de configuración de menú a la vez. Cuando la configuración del menú se muestra en la pantalla, use las teclas de flecha hacia arriba y hacia abajo para seleccionar la configuración.
Después de unos segundos, la configuración del menú desaparecerá automáticamente de la pantalla.
La mayoría de las configuraciones en el modo de operación normal se guardan automáticamente y no volverán a sus valores predeterminados cuando el dispositivo esté apagado. Para obtener más información, consulte las opciones de menú individuales.
NOTA: Cada vez que se presiona la tecla POWER-MENU, la luz de fondo se ilumina momentáneamente para facilitar la visualización nocturna. Ajuste la configuración del menú Brillo para mantener la luz de fondo encendida.

Modo de usuario

El modo de usuario se seleccionará entre estos dos modos.

Sensibilidad

Presione la tecla POWER-MENU hasta que aparezca SENSITIVITY. El símbolo de sensibilidad controla la cantidad de detalles que se muestran en la pantalla. Aumente la sensibilidad para mostrar más retornos de sonar de peces de cebo pequeños y escombros suspendidos en el agua; sin embargo, la pantalla puede volverse demasiado desordenada. Cuando opere en aguas muy claras o en mayores profundidades, el aumento de la sensibilidad muestra retornos más débiles que pueden ser de interés. La disminución de la sensibilidad puede eliminar el desorden de la pantalla que a veces está presente en aguas turbias o fangosas. Si la sensibilidad se ajusta demasiado bajo, la pantalla puede no mostrar muchos retornos de sonar que podrían ser peces. Niveles de sensibilidad del 1 al 9 (1 –9).

Límite inferior de profundidad

Presione la tecla POWER - MENU hasta que aparezca DEPTH LOW LIMIT (Límite inferior de profundidad). AUTO es la configuración predeterminada. Cuando está en la configuración AUTO, la unidad ajustará la profundidad inferior para seguir la operación. Si el límite inferior de profundidad se establece en 20, solo verá la información submarina por debajo de los 20 metros de la superficie del agua. (Automático, 1-100)

Límite superior de profundidad

Presione la tecla POWER - MENU hasta que aparezca DEPTH UPPER LIMIT (Límite superior de profundidad). OFF (Apagado) es la configuración predeterminada. Cuando está en la configuración OFF (Apagado), la función de límite superior de profundidad no funcionará Si establece el límite superior de profundidad en 9 y el límite superior de profundidad en 20, verá la información submarina entre 9 y 20 metros de la superficie del agua. (Automático, 1-100)

NOTA: En el funcionamiento manual, si la profundidad es mayor que la configuración del límite de profundidad, el fondo no será visible en la pantalla. Seleccione AUTO para volver al funcionamiento automático

Alarma de poca profundidad

Presione la tecla POWER-MENU hasta que aparezca Shallow Alarm (Alarma de poca profundidad). Seleccione OFF (Apagado) para que no haya alarma de profundidad, o seleccione de 1 a 100 metros para configurar la profundidad de la alarma. Suena una alarma audible cuando la profundidad es igual o inferior a la configuración. (Apagado, 1-100)

Icono de pez

Asegúrese de presionar la tecla POWER-MENU hasta que aparezca FISH ICON (Icono de pez). Seleccione Off (Apagado) para ver los arcos como las señales reflejadas del sonar original o On (Encendido) para ver los iconos de peces. Los iconos de peces utilizan un procesamiento de señal avanzado para interpretar las señales reflejadas del sonar. El icono de pez que se muestra en la pantalla también le indica a qué profundidad está el pez.

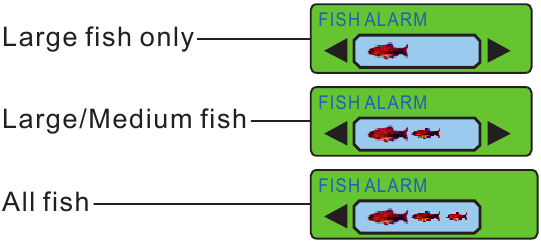

Alarma de peces

Presione el botón POWER-MENU hasta que aparezca FISH ALARM (Alarma de peces). Seleccione Off (Apagado) significa que no necesita una alarma de peces, o elija el símbolo correspondiente como se muestra a continuación para configurar una alarma de peces. Se emite una alarma cuando el FF918CS-WL detecta un pez correspondiente a la configuración. La alarma de peces solo sonará cuando el icono de pez esté configurado en On (Encendido).
(OFF (Apagado), pez grande, pez mediano / todos los peces).

Unidades

Asegúrese de presionar la tecla POWER-MENU hasta que aparezca UNITS (Unidades). UNITS (Unidades) es una unidad de medida que se puede personalizar, presione las teclas de flecha hacia arriba y hacia abajo para seleccionar entre estas combinaciones de unidades.
(M/°F M/°C, Ft /°C, Ft/°F)

Color del sonar

Asegúrese de presionar la tecla POWER-MENU hasta que aparezca Sonar Color (Color del sonar). Selecciona el color para mostrar la estructura inferior en la parte inferior de la pantalla. (Rojo, Gris, Azul)

Alarma de batería

Asegúrese de presionar la tecla POWER-MENU hasta que aparezca Battery Alarm (Alarma de batería). OFF (Apagado) significa que no se ha establecido ninguna alarma de batería o elija de 8.6 a 13.5 voltios para configurar la alarma. La alarma de batería suena cuando el voltaje de la batería de entrada es igual o inferior a la configuración. (Apagado, de 8.6 a 13.5 voltios)

Brillo

Presione la tecla POWER-MENU hasta que aparezca Brightness (Brillo). Use la luz de fondo para la pesca nocturna. Seleccione 1-9 para activar la luz de fondo en el nivel deseado.

Idioma

Presione la tecla POWER-MENU hasta que aparezca LANGUAGE (Idioma). Elija el idioma que desee entre 20 idiomas.

Velocidad del gráfico

Presione la tecla POWER-MENU hasta que aparezca el menú CHART SPEED (Velocidad del gráfico). Seleccione de 1 a 9 para aumentar o disminuir la velocidad del gráfico, donde 1 es la velocidad del gráfico más lenta y 9 es la más rápida. (1 a 9)

Mantenimiento

Siga estos sencillos procedimientos para asegurarse de que su FF918-CWLS continúe ofreciendo el máximo rendimiento.

1. Si la unidad entra en contacto con la niebla salina, limpie las superficies afectadas con un paño humedecido en agua dulce.
2. No utilice un limpiador de vidrio químico en la lente, ya que esto puede provocar grietas en la lente.
3. Cuando limpie la lente protectora LCD, utilice una gamuza y un limpiador suave no abrasivo. No limpie mientras haya suciedad o grasa en la lente. Tenga cuidado de no rayar la lente.
4. Si su embarcación permanece en el agua durante un largo período de tiempo, el crecimiento marino puede reducir la eficacia del transductor. Limpie periódicamente la cara del transductor con detergente líquido.
5. Si su embarcación permanece fuera del agua durante un largo período de tiempo, puede llevar algún tiempo mojar el transductor cuando se devuelve al agua. Pequeñas burbujas de aire pueden adherirse a la superficie del transductor e interferir con el funcionamiento correcto. Estas burbujas se disipan con el tiempo, o puede limpiar la cara del transductor con los dedos después de que el transductor esté en el agua.
6. Nunca deje la unidad en un coche o maletero cerrado: las temperaturas extremadamente altas generadas en climas cálidos pueden dañar los componentes electrónicos.

Problema y solución

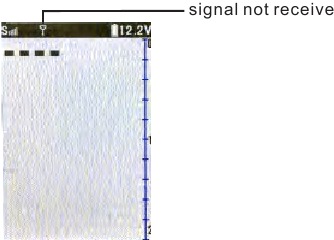

La unidad perdió la señal en el modo de usuario inalámbrico

Si el FF918CS-WL funciona en modo inalámbrico, no puede obtener una señal de RF del sensor de sonar inalámbrico, la pantalla dejará de actualizarse y se mostrará NO SIGNAL (SIN SEÑAL) después de varios segundos. Cuando se pierde la recepción o el sensor de sonar inalámbrico se saca del agua durante más de unos segundos, la imagen que se muestra a continuación se mostrará hasta que el sensor de sonar inalámbrico se lance al agua y se recupere la recepción.

1. El sensor de sonar inalámbrico utiliza tecnología inalámbrica de línea de visión. Si se colocan objetos entre el FF918 y el sensor de sonar inalámbrico, se puede perder la recepción.
2. El rango de profundidad del sensor de sonar inalámbrico es de 3 a 300 pies (1 a 100 metros). Pueden ocurrir lecturas erráticas en agua que tenga menos de 3 pies de profundidad. Además, debido a la naturaleza del sonar, este producto no está diseñado para su uso en piscinas o pequeños cuerpos de agua cerrados.
3. Enrollar el sensor de sonar inalámbrico demasiado rápido puede causar la pérdida de señal y la pantalla se congelará.
4. Es posible que el sensor de sonar inalámbrico no obtenga su distancia máxima de RF de 980 pies a menos que el agua esté en calma. Las olas o las ondulaciones pueden reducir significativamente el alcance de RF.
5. Cuando estoy en aguas muy poco profundas, obtengo espacios en la lectura del fondo e indicaciones de profundidad digital inconsistentes. El sensor de sonar inalámbrico funcionará de manera confiable en agua de 3 pies (1 metro) o más de profundidad. La profundidad se mide desde el sensor de sonar inalámbrico. Una distancia del sensor de sonar inalámbrico al FF918 de más de 100 pies puede causar una visualización intermitente de la pantalla. El agua excesivamente agitada puede hacer que el sensor de sonar inalámbrico se sumerja, perdiendo nuevamente el contacto.
6. La pantalla muestra lecturas de profundidad fluctuantes y un desorden excesivo, incluidas barras verticales que pueden dibujarse sobre los iconos de peces.
7. La pantalla salta y el fondo tiene un cambio abrupto; a veces falta una línea vertical o se muestra una línea negra de arriba a abajo.
8. Este salto de imagen de pantalla se debe a un cambio automático en la profundidad. Los nuevos retornos graficados a una escala diferente no coincidirán con los datos históricos ya graficados a una escala más alta o más baja. También pueden aparecer líneas verticales a medida que la señal de radio del sensor de sonar inalámbrico se pierde y luego se recupera en condiciones de agua agitada.

ESPECIFICACIONES DEL PRODUCTO

1. Pantalla: TFT LCD de 3,5 pulgadas
2. Frecuencia de funcionamiento del sonar: 200 KHz
3. Retroiluminación: LED blanco encendido/apagado
4. Requisitos de alimentación: 11-13.5 V CC
5. Cobertura del sensor: 45 grados
6. Rango de profundidad máximo/mínimo: 328 pies (100 m) / 3 pies (1 m)
7. Rango operativo: 980 pies (300 m)
8. Frecuencia inalámbrica operativa: 433,92 MHz

FABRICANTE: JINHUA LUCKY ET MANUFACTURER CO.,LTD.
