Manual del programador Rain Bird EASY RAIN

Introducción

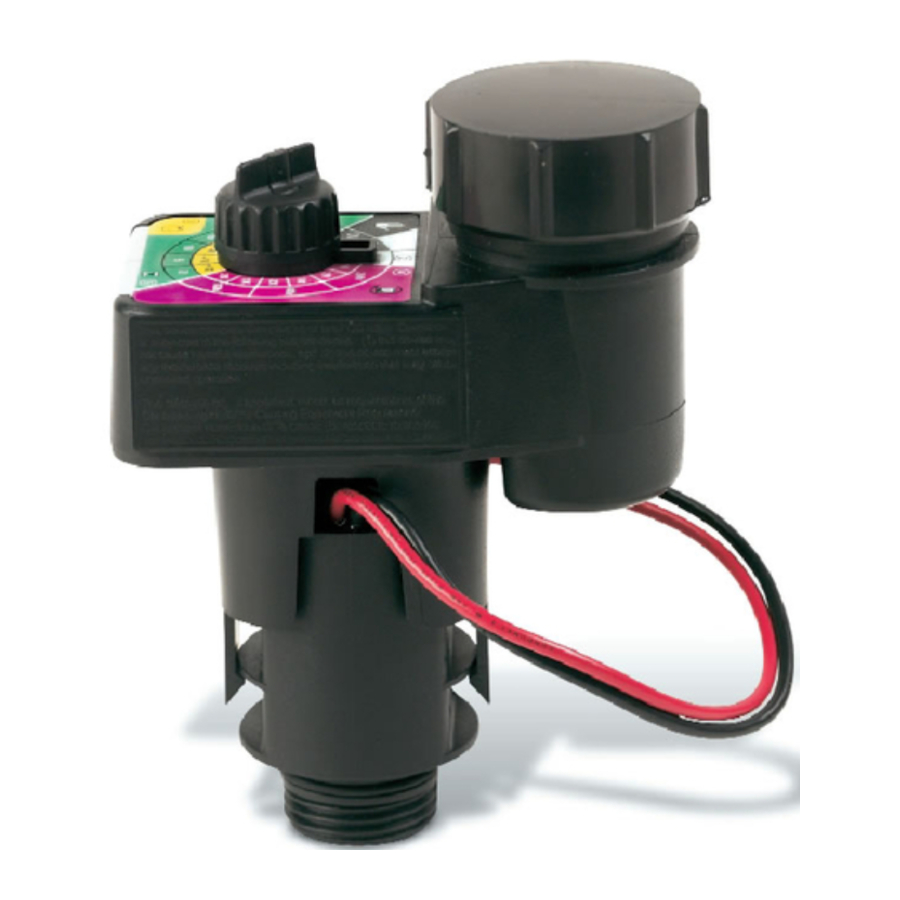

Easy Rain es un programador de una sola válvula que funciona con pilas y que es compatible con las válvulas DV, ASVF, PGA, PEB, PESB, GB, EFB-CP, BPE y BPES de Rain Bird. La presión de funcionamiento máxima de Easy Rain es de 150 psi (10 bares).

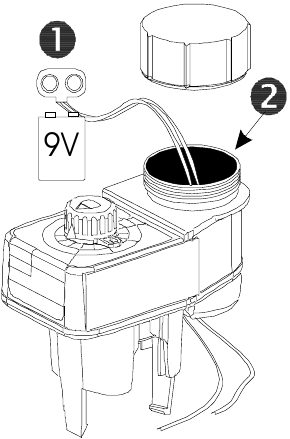

Instalación de la pila

1. Aísle los terminales del conector de la pila aplicando un poco de grasa ligera (incluida). A continuación, instale una pila alcalina de 9 voltios de alta calidad.
2. Coloque la pila en el compartimento correspondiente con los terminales hacia arriba. Apriete la tapa para evitar que entre agua.

NOTA: Cambie la pila una vez al año. Para guardar el programa, instale la pila nueva antes de que transcurran 30 segundos desde que retiró la vieja. No instale la pila en condiciones de humedad, ya que podría formarse condensación dentro del compartimento de la pila.

Configuración, restablecimiento o cambio del programa

Para configurar, restablecer o cambiar el programa, gire el dial de programación a RESET PGM y espere al menos 10 segundos. A continuación, siga los pasos C, D y E para configurar el programa.

Selección de la hora de inicio (en horas)

Gire el dial para elegir el número de horas que deben transcurrir hasta que se produzca el primer riego. En la banda amarilla de la etiqueta, puede elegir que no haya retardo (+0), un retardo de 2 horas (+2), un retardo de 4 horas (+4), y así sucesivamente, hasta un retardo de 12 horas (+12). Por ejemplo, si ajusta el mando a RESET PGM a las 12:00 del mediodía, y elige un retardo de +6, la primera hora de inicio del riego se producirá a las 6:00 p.m.

Gire el dial de programación al ajuste deseado y espere al menos 10 segundos.

Si no elige ningún retardo (+0), el riego comenzará siete segundos después de que ajuste la hora de inicio.

Selección del calendario y del ciclo

Este ajuste es el número de horas de un ciclo de riego y el número de riegos por ciclo. En la sección púrpura de la etiqueta, puede elegir un ciclo de riego diario (24 horas), cada dos días (48 horas) o cada tres días (72 horas).

Puede elegir uno (1X) o dos (2X) riegos por ciclo. Por ejemplo, el ajuste 2X72 regará dos veces cada tres días.

NOTA: Si selecciona un ciclo 2X, se producirán dos riegos con un tiempo de remojo de 4 horas entre ellos. Por ejemplo, si establece un tiempo de funcionamiento de 10 minutos y un ciclo de calendario 2X48, los aspersores funcionarán de la siguiente manera:

1. Coloque el indicador de ciclo en el ajuste deseado en la sección púrpura de la etiqueta.
2. Gire el dial de programación al ajuste deseado y espere al menos 10 segundos.

NOTA: El indicador de ciclo marca el ajuste actual de calendario y ciclo; no acciona el programador.

Selección del tiempo de funcionamiento (en minutos)

Este ajuste es la duración del riego en minutos. En la sección verde de la etiqueta, puede elegir un tiempo de funcionamiento de 2, 5, 10, 15, 30, 60 o 90 minutos. Gire el dial de programación al tiempo de funcionamiento deseado y déjelo ahí.

NOTAS: Debe dejar el dial de programación ajustado en un tiempo de funcionamiento para que el programador ejecute un programa de riego automático.

Si el programador no se ha programado correctamente, el programa predeterminado regará automáticamente. El programa predeterminado regará todos los días durante el tiempo indicado en el dial de programación, comenzando ocho horas después de la instalación de la pila. El programa predeterminado no se ejecutará si no se ha seleccionado ningún tiempo de funcionamiento.

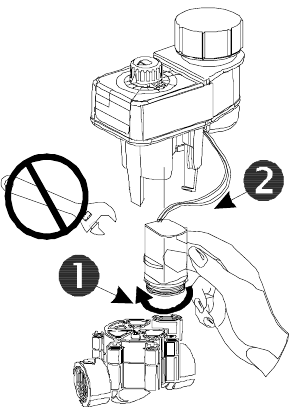

Conexión a la válvula

1. Atornille manualmente el solenoide de enclavamiento a la válvula.
2. Conecte el Easy Rain al solenoide.

Modo apagado (en espera)

Para detener todo el riego, gire el dial de programación a OFF. Para reanudar el funcionamiento automático, gire el dial al tiempo de funcionamiento seleccionado en el paso "Selección del tiempo de funcionamiento (en minutos)".

Inicio manual

Para iniciar un ciclo manual, gire el dial de programación a ON. El riego comienza 10 segundos después de que ajuste el dial. Para reanudar el funcionamiento automático, gire el dial de nuevo al tiempo de funcionamiento seleccionado en el paso "Selección del tiempo de funcionamiento (en minutos)".

Tel. (626) 963-9311
Fax (626) 963-4287
Servicios técnicos, solo EE. UU.,
(800) 247-3782

http://www.rainbird.com
