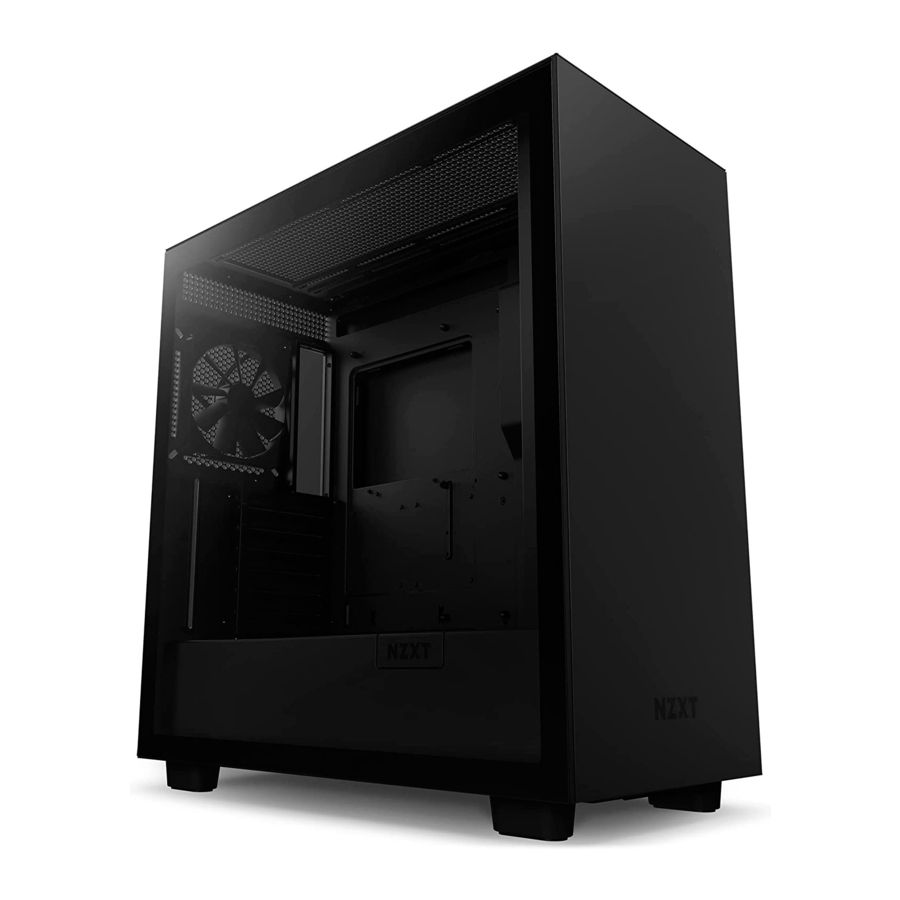

Manual de la caja NZXT H7 - MID-TOWER

INFORMACIÓN DEL PRODUCTO

CAJA DE ACCESORIOS

1. Tornillo hexagonal 6-32 x 6mm x4
   Instalación de la fuente de alimentación


2. Tornillo 6-32 x 5mm x17
   Instalación de la placa base, instalación del disco duro de 3,5


3. Tornillo M3 x 5mm x24
   Instalación del disco duro de 2,5


4. Tornillo KB5 x 10mm x12
   Instalación del ventilador


5. Separador 6-32 x 6.5+4mm x1
   Instalación de la placa base


6. Llave para separadores x1
   Instalación de la placa base


7. Bridas para cables x10
   Gestión de cables


8. Bandeja SSD x2
   Instalación de la unidad SSD

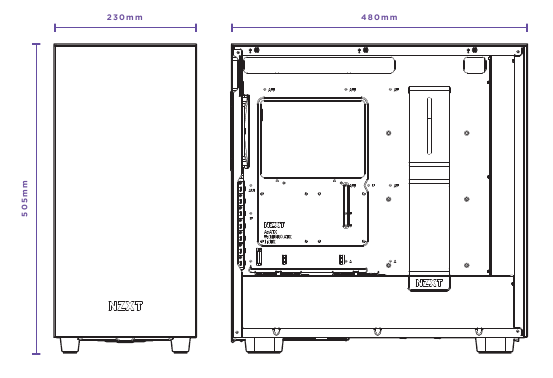

HOLGURAS Y ESPECIFICACIONES

COMPONENTES Y PUERTOS

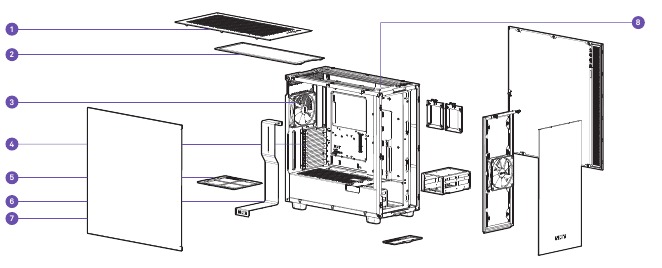

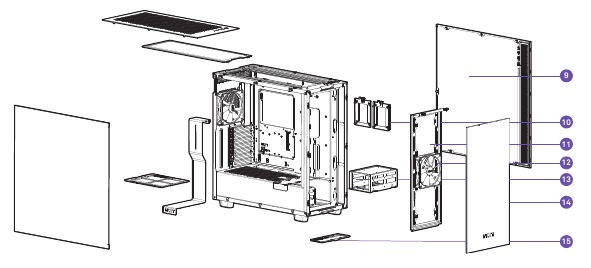

VISTA EXPLOSIONADA

1. Panel superior
2. Filtro superior
3. Ventilador de escape trasero
4. Inserto PCI

5. Filtro antipolvo de la fuente de alimentación
6. Barra de cables
7. Panel de vidrio templado
8. Módulo de E/S frontal

9. Panel lateral derecho
10. Bandeja SSD
11. Soporte del refrigerador frontal
12. Ventilador de entrada frontal

13. Caja del HDD
14. Panel frontal de acero
15. Filtro antipolvo inferior frontal

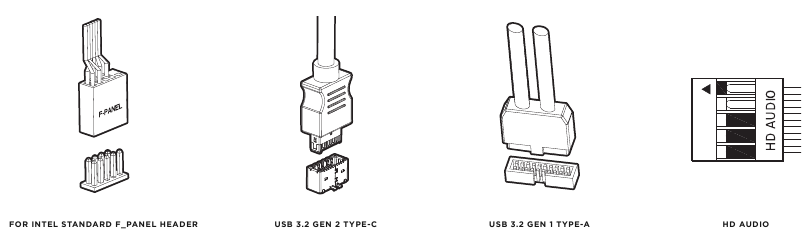

CONEXIONES DE CABLES

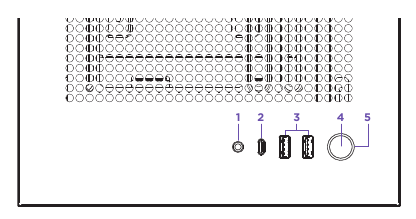

BOTONES Y E/S

1. Conector para auriculares
2. USB 3.2 Gen2 Type-C
3. USB 3.2 Gen1 Type-A
4. Interruptor de encendido
5. LED de encendido

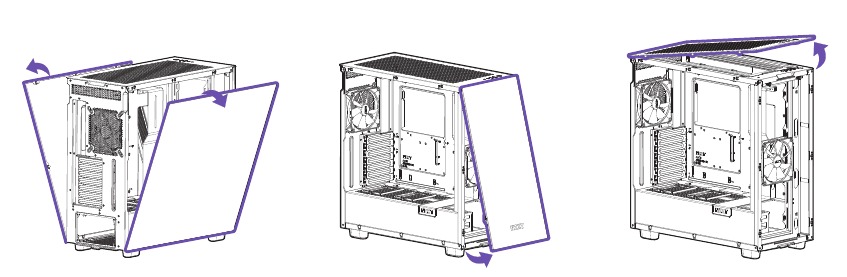

EXTRACCIÓN DEL PANEL

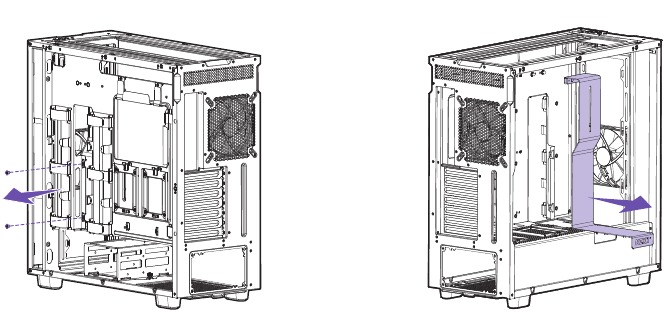

BARRA DE CABLES

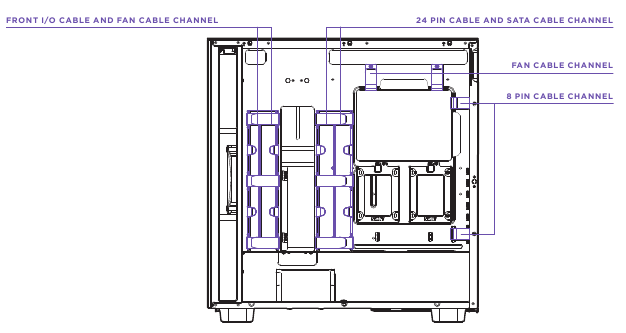

SISTEMA DE GESTIÓN DE CABLES

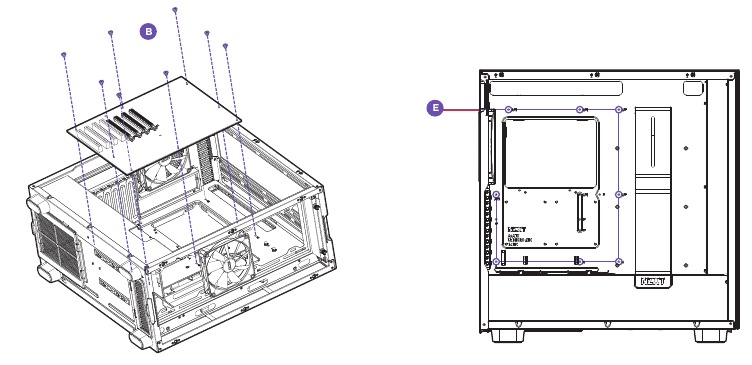

INSTALACIÓN DE LA PLACA BASE

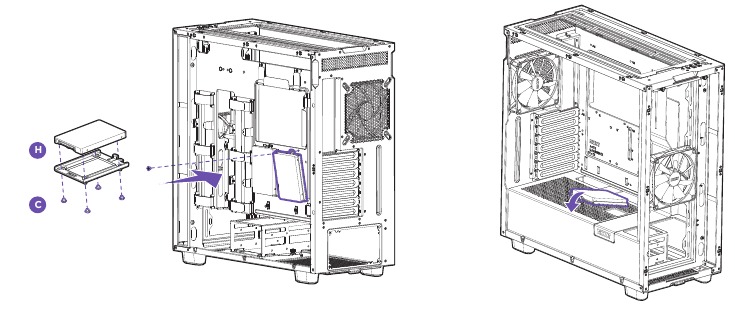

INSTALACIÓN DE LA UNIDAD SSD

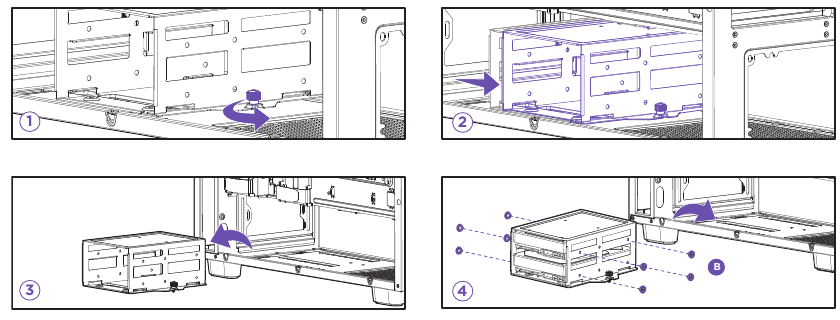

INSTALACIÓN DE LA UNIDAD HDD

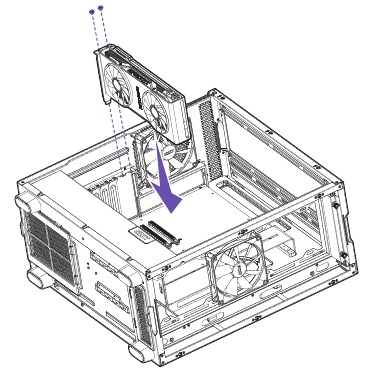

INSTALACIÓN DE LA TARJETA DE EXPANSIÓN

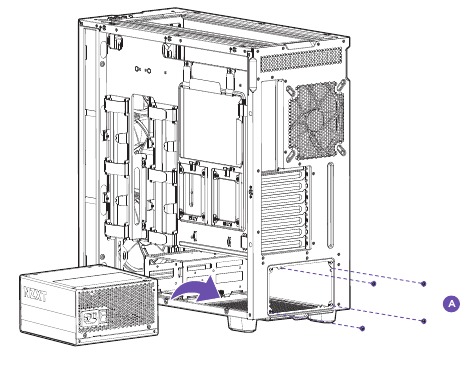

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

• Instale la fuente de alimentación con el ventilador orientado hacia abajo.

COMPATIBILIDAD CON VENTILADORES Y RADIADORES

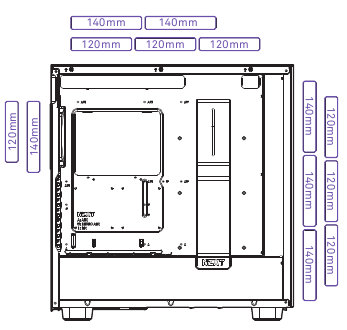

VENTILADOR

Superior: 3 X 120mm / 2 X 140mm
Frontal: 3 X 120mm / 3 X 140mm
Trasero: 1 X 120mm / 1 X 140mm

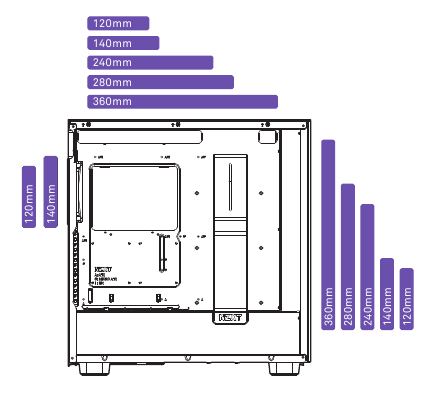

RADIADOR

Superior: Hasta 360mm
Frontal: Hasta 360mm
Trasero: Hasta 140mm

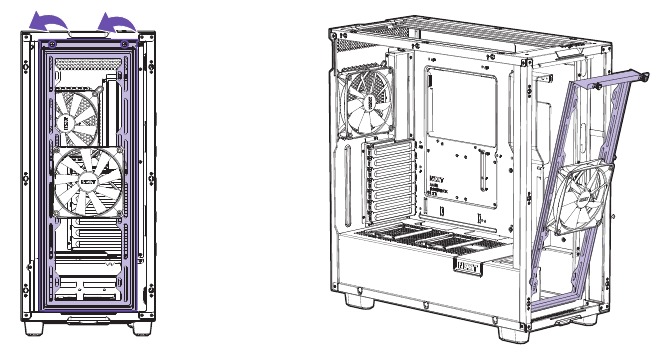

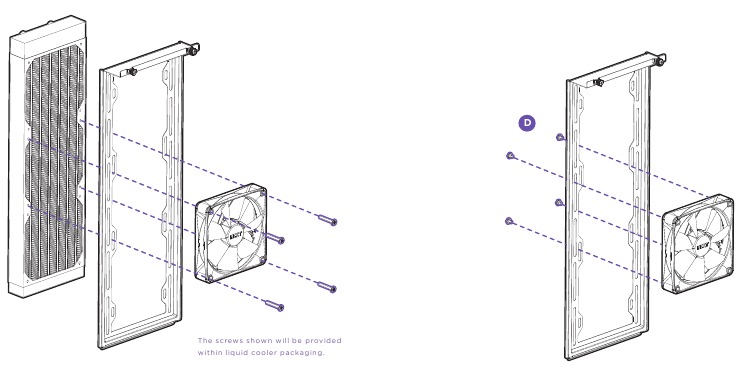

INSTALACIÓN DE VENTILADORES Y RADIADORES

ASISTENCIA Y SERVICIO TÉCNICO

Si tiene alguna pregunta o problema con el producto NZXT que ha adquirido, no dude en ponerse en contacto con nosotros a través de nuestro sistema de asistencia técnica.
support.nzxt.com
Incluya una explicación detallada de su problema y su justificante de compra. Para comentarios y sugerencias, puede enviar un correo electrónico a nuestro equipo de diseño, designer@nzxt.com. Por último, nos gustaría agradecerle su apoyo por la compra de este producto. Para obtener más información sobre NZXT, visítenos en línea.
Sitio web de NZXT: NZXT.com
