Giraffe Tools CW20 - Manual del carrete de manguera

INFORMACIÓN DEL PRODUCTO

Gracias por elegir el carrete de manguera retráctil de Giraffe Tools. Nuestro producto utiliza una manguera reforzada de 60 pies para mayor resistencia y durabilidad, y también tiene una boquilla de manguera multifunción. Antes de utilizar el carrete de manguera retráctil, lea las siguientes instrucciones de instalación y consúltelas cuando sea necesario.

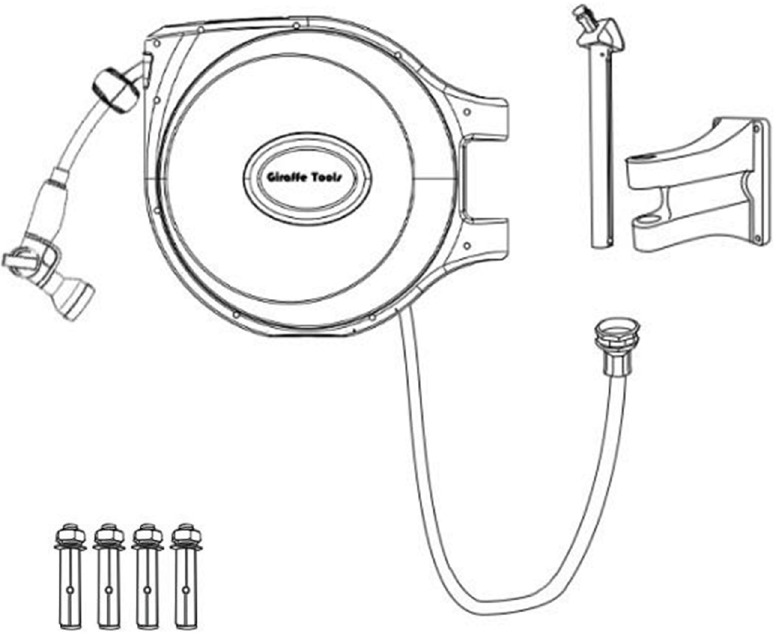

QUÉ HAY DENTRO DE LA CAJA

1 x Carrete de manguera retráctil
1 x Soporte con tubo
1 x Manguera guía de 5 pies
4 x Perno de expansión: Φ8*70
1 x Boquilla de 9 modos
1 x Manual del propietario

COMPROBACIÓN AL ABRIR LA CAJA

1. Compruebe si las piezas anteriores están completas.
2. Compruebe si hay arañazos (blancos) en el producto.

Si tiene alguna de las dos preguntas anteriores, póngase en contacto con el equipo de atención al cliente de Giraffe Tools de inmediato.

Consejos: Si el paquete recibido huele, esto se debe al entorno sellado durante el envío al extranjero.

HERRAMIENTAS NECESARIAS

• Taladro eléctrico (1/2")
• Martillo
• Juego de vasos o destornillador Phillips

EMPEZAR A INSTALAR

Elegir un lugar

Debido al peso del carrete lleno y a la fuerza de tracción durante el uso, el soporte debe instalarse sobre una superficie sólida.

Aviso: La superficie debe ser capaz de soportar 50 kg de fuerza. Para mayor comodidad, instale el carrete de manguera lo más cerca posible de la fuente de agua elegida. Asegúrese de que la manguera guía pueda llegar al grifo antes de montar. El carrete de manguera se puede montar en una pared o en un poste. El uso de la broca del tamaño preciso garantizará un ajuste seguro del soporte. Mida el ancho correcto de la broca antes de usarla. Para asegurarse de que los anclajes tengan un ajuste seguro, puede taladrar ligeramente por debajo del tamaño, ya que los materiales de mampostería tienen diferentes propiedades.

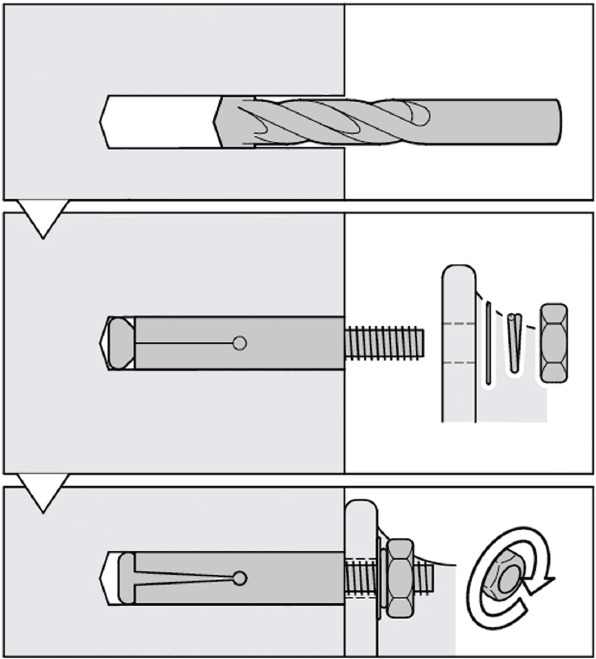

Instalación del soporte

Pared / Poste

1. Utilice la plantilla de instalación (consulte Plantilla de instalación) para marcar la ubicación de los 4 orificios.
2. Utilice una broca de 1/2" para perforar orificios de 1.96in./4.98cm de profundidad.
   Consejos: La profundidad es importante. Marque una profundidad de 1.96in./4.98cm con cinta alrededor de la broca. Si el orificio perforado es demasiado profundo y el anclaje de pared gira, utilice una cerilla o una herramienta similar para apretar el orificio.
3. Retire las tuercas y las arandelas, introduzca los anclajes de pared en los 4 orificios con un martillo.
4. Cuelgue el soporte en los anclajes, coloque las arandelas y atornille las tuercas, luego utilice un juego de vasos o un destornillador Phillips para apretar.

Consejos: No recomendamos postes de madera que solo puedan soportar un peso de hasta 50 kg para instalar el soporte.

Configuración del producto

1. Levante el carrete y alinee los orificios con el soporte, deslice el tubo en los orificios.
2. Conecte el conector de la manguera guía al grifo.
3. Conecte la boquilla a la manguera.
4. Apriete la boquilla y el conector de la manguera guía.

¡Su carrete de manguera ahora está instalado y listo para usar!

PRUEBAS DEL PRODUCTO

1. Compruebe si la manguera de agua tiene fugas:
   • Fugas cerca del grifo
   • Fugas cerca del carrete de la manguera
2. Compruebe si la boquilla tiene fugas.
3. Compruebe si la manguera se retrae normalmente:
   • No se puede retraer automáticamente
   • No se puede pausar
4. Compruebe si hay una arandela en la conexión de latón.

Si tiene alguno de los problemas anteriores, póngase en contacto con nuestro servicio de atención al cliente enviando un correo electrónico a contact@giraffetools.com y proporcione su vídeo y número de pedido correspondientes.

CÓMO HACERLO

Bloquear / Extender la manguera

1. Tire de la manguera hasta la longitud deseada y deténgase, la manguera se bloqueará.
2. Para extender la manguera a una longitud mayor, tire de la manguera una vez más y deténgase en la nueva longitud deseada.

Retraer / Acortar la manguera

1. Para desbloquear la manguera, dé un pequeño tirón a la manguera y libere la fuerza, la manguera comenzará a retraerse.
2. Para acortar la manguera, deje que la manguera se retraiga hasta la nueva longitud deseada, tire de la manguera un poco más y luego deténgase.

Consejos: La manguera solo se puede bloquear durante el proceso de extracción y no se puede bloquear durante la retracción. Siempre retraiga la manguera con cuidado. Si esto no se hace con precaución, el carrete de la manguera y la boquilla podrían dañarse. Al caminar hacia atrás a una velocidad constante, el mecanismo de autosegmentación inserta la manguera y la entrelaza cuidadosamente en el carrete, para garantizar que no tenga dobleces ni enredos.

Uso recomendado

1. Antes de retraer la manguera, cierre el grifo y apriete el gatillo de la boquilla para liberar cualquier presión adicional. Siempre retraiga la manguera después de cada uso.
2. Hay una etiqueta de indicación "STOP" (PARAR) a 3.28 pies antes de la longitud máxima, no tire de la manguera más allá de este punto, de lo contrario, el mecanismo de retracción se destruirá.

Retirar el producto del soporte

1. Saque el tubo del soporte.
2. Levante el carrete de manguera fuera del soporte y guárdelo para el próximo uso.

GUÍA DE PROBLEMAS

El soporte se cayó de la pared

Compruebe si el soporte se instaló correctamente.

La manguera no se retraerá a su longitud total

1. Cierre el grifo y extraiga la manguera por completo.
2. Apriete el gatillo de la boquilla para liberar el exceso de presión.
3. Desenrosque la boquilla y desconéctela de la manguera.
4. Retraiga la manguera en el carrete.
5. Compruebe si hay daños físicos. (es decir, el carrete hace un sonido ronco, hay grietas evidentes en la placa de cubierta, la caja del carrete de la manguera está rota, etc.)

La manguera no se puede retraer ni extender

Es posible que la manguera se atasque si se retrae sin ayuda. Para liberar la manguera de un atasco, tire de la manguera con firmeza hasta que esté completamente extendida. Ahora debería poder retraerse una vez más. Asegúrese de caminar con la manguera en la mano a una velocidad lenta mientras se retrae, hasta que esté completamente guardada.

Fugas cerca del punto de conexión de la manguera guía

Si se producen fugas donde la manguera está conectada al carrete, intente apretarlo y asegúrese de que el conector esté enroscado correctamente al apretarlo. También puede comprobar si hay una arandela en la conexión de latón.

Es difícil tirar de la manguera

Confirme que el carrete de la manguera esté instalado a una altura lo suficientemente alta como para estar paralelo al usuario. Si está demasiado bajo, la manguera puede rozar la abertura, lo que dificulta el tiro. Compruebe si hay daños físicos. Si sigue teniendo problemas, póngase en contacto con el servicio de atención al cliente en contact@giraffetools.com y proporcione su número de pedido y un vídeo o fotos adjuntos del problema en cuestión.

Torceduras de la manguera

1. Extienda la manguera y abra completamente el grifo para eliminar cualquier torcedura.
2. Asegúrese de que el carrete de la manguera esté instalado a la altura correcta. Una manguera que esté demasiado baja rozará contra el orificio y provocará torceduras.
3. Asegúrese de extraer la manguera cuando sea necesario. No deje la manguera de agua fuera del carrete durante mucho tiempo, porque no sabe si la manguera será presionada por un objeto pesado.

Baja presión de agua

1. Retire la boquilla y compruebe la presión del agua para asegurarse de que el problema de presión no lo causa la boquilla.
2. Extienda completamente la manguera, compruebe si hay torceduras y abra completamente el grifo para que el agua fluya completamente y elimine los posibles puntos de pellizco.
3. Conecte el extremo de la boquilla de la manguera al grifo, haciendo que el agua fluya en la dirección opuesta en la manguera para eliminar cualquier obstrucción.

Grietas en el soporte

1. Si se producen grietas en el soporte, póngase en contacto con el equipo de atención al cliente enviando un correo electrónico a contact@giraffetools.com con su número de pedido y una imagen del problema.

MANTENIMIENTO

NO PERMITA QUE LA MANGUERA SE RETRAIGA A ALTA VELOCIDAD SIN ASISTENCIA
Esto puede dañar el carrete de la manguera y la boquilla. Siempre camine hacia atrás a un ritmo constante con la manguera en las manos.

NO ABRA LA CARCASA DEL CARRETE DE LA MANGUERA
Desatornillar la carcasa anulará la garantía. El mecanismo de resorte interno se mantiene bajo tensión y es peligroso cuando se libera. Si se producen problemas de fugas o retracción, póngase en contacto con el equipo de atención al cliente de Giraffe Tools para obtener asesoramiento y asistencia.

NO DEJE EL GRIFO ABIERTO CUANDO NO ESTÉ EN USO
Esto somete la manguera a una presión innecesaria.

NO DESMONTE EL CARRETE DE LA MANGUERA USTED MISMO
Las piezas metálicas internas son irremplazables.

NO EXPONGA EL CARRETE DE LA MANGUERA AL ENTORNO FRÍO EN INVIERNO
En invierno, la cubierta de plástico podría volverse quebradiza y el agua de la manguera se expandirá y contraerá. El agua podría congelarse y, a su vez, agrietar la manguera.

LIMPIEZA DE LA MANGUERA
Limpie la manguera con un paño húmedo para mantenerla limpia. Esto evitará que el polvo y la arena sean arrastrados al carrete, lo que podría dañar el bloqueo y el mecanismo de contracción.

NO UTILICE NINGÚN PRODUCTO QUÍMICO
No utilice productos químicos ni sustancias en esta manguera, como diálisis, disolventes de petróleo, ácido láctico, etc., ya que esto podría provocar daños.

NO SUMERJA EL CARRETE DE LA MANGUERA EN AGUA
No sumerja el carrete de la manguera en agua al limpiarlo. Es fácil limpiar la carcasa con un paño húmedo para prolongar la vida útil del carrete de la manguera. La carcasa exterior del carrete de la manguera ha sido tratada con estabilización UV y se puede utilizar de forma continua.

PRODUCTOS RECOMENDADOS

Escanee el código para visitar la tienda de Giraffe Tools en Amazon.com

Escanee el código para visitar giraffetools.com

Escanee el código para unirse a nuestro grupo de Facebook

Si está interesado en los productos anteriores, puede visitar giraffetools.com o buscar Giraffe Tools en Amazon

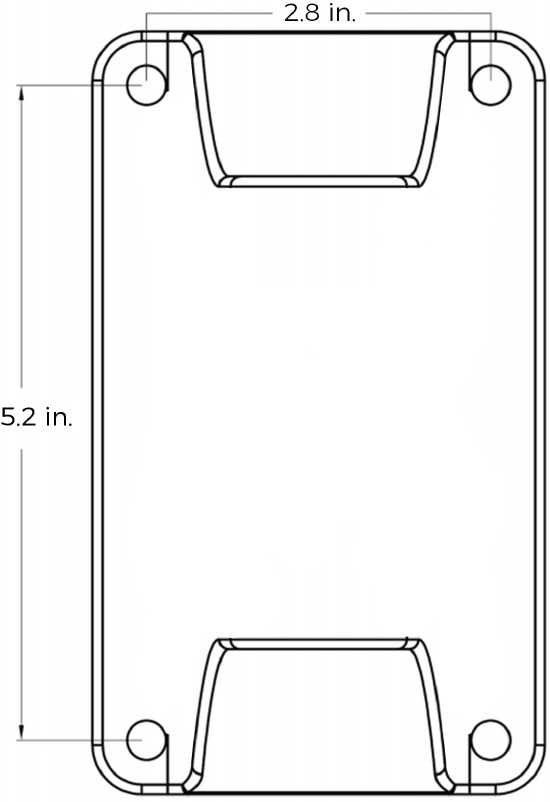

PLANTILLA DE INSTALACIÓN

NOSOTROS HAREMOS EL TRABAJO PESADO
Para comprar productos de Giraffe Tools y más, visite giraffetools.com o busque Giraffe Tools en Amazon.com.

Complete su registro en línea para obtener una EXTENSIÓN DE GARANTÍA DE 100 DÍAS

giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9am - 5pm EST, Mon - Fri, excluding national holidays)
