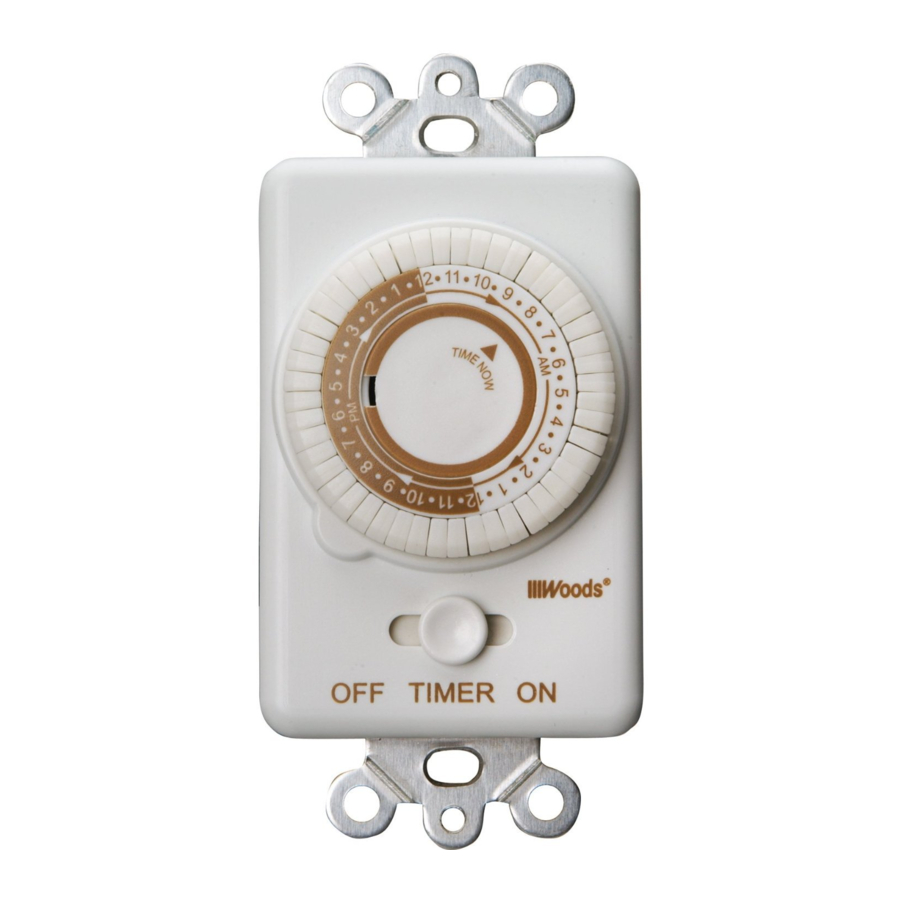

Woods 59745 - Manual del temporizador programable de pared

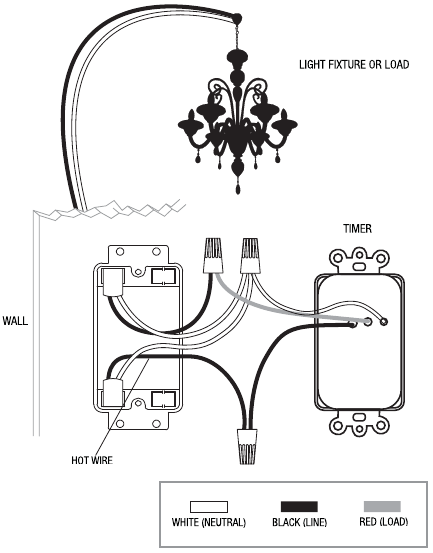

Instalación
- Desconecte la alimentación en el disyuntor o retire el fusible.
- Mientras sostiene el temporizador en su mano y usa un palillo de dientes, perfore el orificio en la placa de la flecha para quitar suavemente la placa de la flecha.
- Levante el dial de segmentos del temporizador.
- Mueva el interruptor manual en la placa del temporizador a la posición "OFF" (APAGADO).
- Desenrosque los 2 tornillos pequeños para liberar la placa frontal del temporizador.
- Para confirmar que el temporizador está apagado, la palanca de control del interruptor manual (ubicada en la esquina inferior derecha del módulo del temporizador) debe estar colocada completamente a la izquierda.
- Asegúrese de que haya un cable neutro (blanco) en la caja de conexiones. Si este cable no está presente, será necesario un cableado adicional antes de que se pueda completar la instalación.
- Pele 3/8" de aislamiento de cada cable, lo cual es necesario para la instalación.
- Conecte el cable blanco del temporizador al cable o cables blancos en la caja de conexiones. Asegure la conexión con un conector de cable.
- Conecte el cable negro del temporizador al cable negro (CALIENTE) (previamente conectado al interruptor) y conecte el cable rojo del TEMPORIZADOR al segundo cable negro (previamente conectado al interruptor).
- Con cuidado, acomode todos los cables para proporcionar espacio para el temporizador en la caja de conexiones.
- Asegure el módulo del temporizador a la caja de conexiones con los 2 tornillos largos (incluidos).
- Coloque la placa de pared decorativa en el módulo del temporizador (no incluida).
- Coloque la placa frontal del temporizador en el módulo del temporizador con los 2 tornillos cortos (incluidos).
- Coloque el dial de segmentos del temporizador en el módulo del temporizador y gire el dial en el sentido de las agujas del reloj durante varias rotaciones para asegurarse de que gire suavemente. Nota: el dial de segmentos hará "clic" al girar cuando esté correctamente asegurado.
- Coloque la placa de la flecha con "TIME NOW" (HORA ACTUAL) apuntando a la esquina inferior izquierda y presione para insertar.
- Vuelva a conectar la energía eléctrica.
Instrucciones
- Para configurar la hora actual: gire el dial en el sentido de las agujas del reloj hasta que la hora se alinee con la flecha de "TIME NOW" (HORA ACTUAL). Nota: las horas PM están sombreadas.
- Para programar el temporizador: comience con todos los pines de segmento levantados. Empuje los pines de segmento hacia abajo para los períodos de tiempo que desea que el temporizador esté en "ON" (ENCENDIDO). Cada pin de segmento representa 30 minutos: 2 pines de segmento = 1 hora.
- Para anular el temporizador: deslice el interruptor en la parte inferior del temporizador a la posición "ON" (ENCENDIDO).
"ON" (ENCENDIDO): el dispositivo conectado está encendido permanentemente.
"OFF" (APAGADO): el dispositivo conectado está apagado permanentemente.
"TIMER" (TEMPORIZADOR): el dispositivo conectado sigue la configuración programada del temporizador.
Nota: Si el temporizador no funciona, intercambie los dos cables negros previamente conectados al interruptor (consulte el n.º 10 anterior).
