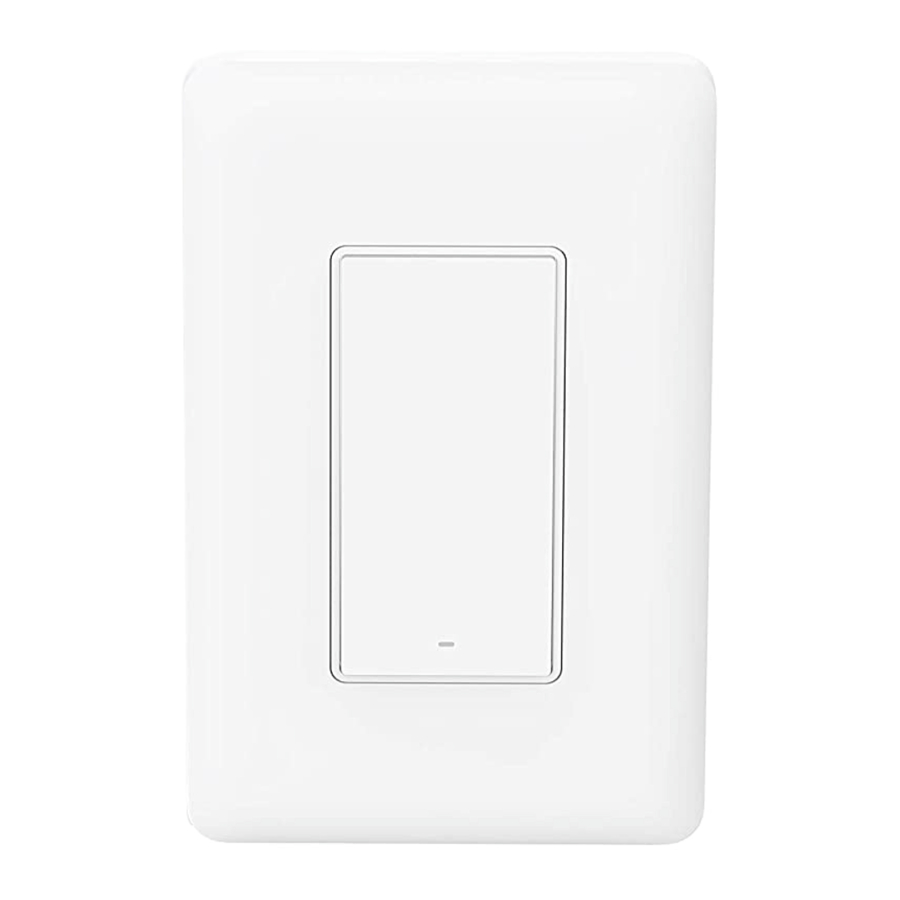

Aqara Smart Wall Switch - Con Interruptor Basculante Simple Neutro Manual

Perfil del Producto

Botón Pulsador
Pulsación Corta Una Vez: Encender/Apagar
Pulsación Larga durante 5s: Reconectar
Pulsación Rápida 3 Veces: Prueba de Rango Efectivo

* Este producto requiere un hub compatible. Algunas funciones requieren un hub específico. Para la lista detallada, por favor visite: www.aqara.com/support

1. Se requiere una cierta cantidad de conocimientos eléctricos para instalar un interruptor de pared inteligente. Por su seguridad, le recomendamos que solicite a un electricista cualificado que le ayude a instalarlo;
2. Este producto es para uso en interiores únicamente; no lo utilice en un ambiente húmedo;
3. No instale este producto cerca de una fuente de calor;
4.
   Este Smart Switch está clasificado y destinado a ser utilizado únicamente con cable de cobre.

Antes de Instalar

Este producto solo se utiliza para reemplazar un interruptor de un polo en lugar de un interruptor de 3 vías.

Instalación

Visite www.aqara.com/support para obtener más información.

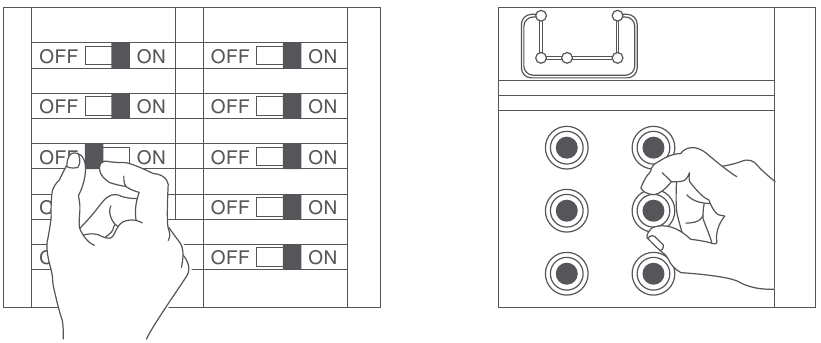

1. Corte la corriente en el disyuntor o en la caja de fusibles y compruebe que no hay corriente antes de realizar el cableado. (Por favor, encienda y apague la luz varias veces para asegurarse de que la corriente se ha desconectado)

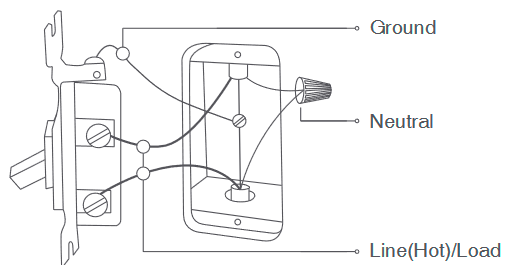

2. Retire el interruptor existente e identifique los cables con etiquetas de cables.
   Requerido, generalmente negro, y siempre presente.

   Tierra (Ground)
   Normalmente verde/desnudo.
   Neutro (Neutral)
   Normalmente blanco.
   Línea (Caliente)/Carga (Line(Hot)/Load)
   Requerido, generalmente negro, y siempre presente.

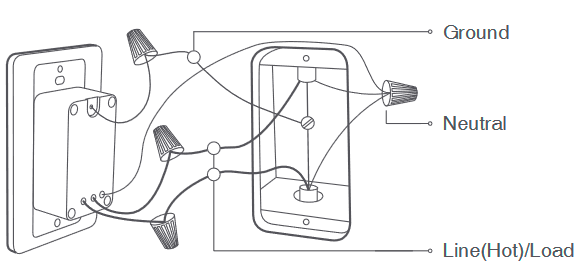

3. Instale el interruptor de pared inteligente y conecte los cables según sea necesario.

   Tierra (Ground)
   Normalmente verde/desnudo.
   Neutro (Neutral)
   Requerido, normalmente blanco.
   Línea (Caliente)/Carga (Line(Hot)/Load)
   Requerido, generalmente negro, y siempre presente.
4. Introduzca los cables en la caja de la pared dejando espacio para el interruptor inteligente. Utilizando los tornillos suministrados, monte el interruptor inteligente en la caja de la pared. Tenga cuidado de no aplastar ningún cable. (Nota: evite apretar demasiado los tornillos).

5. Instale la placa de pared, encienda la alimentación principal en el disyuntor y pruebe el interruptor pulsando el botón;
   Si no funciona, por favor compruebe:
   1. Si el cableado es correcto;
   2. Si se ha restablecido la energía.
      Si funciona, añada el interruptor a la aplicación siguiendo los siguientes pasos;

Configuración Rápida

1. Por favor, añada el Hub a la aplicación según la Guía de Inicio Rápido del Hub.
2. Por favor, abra la aplicación y, a continuación, pulse "+" en la esquina superior derecha para entrar en la página "Add Device (Accessory)" (Añadir Dispositivo (Accesorio)). Seleccione "Smart Wall Switch (With Neutral, Single Rocker)" (Interruptor de Pared Inteligente (Con Neutro, Interruptor Basculante Simple)), y añádalo según las instrucciones.

*Si la conexión falla, por favor, mueva el hub más cerca del interruptor, conéctelo a la corriente e inténtelo de nuevo.

Prueba de Rango Efectivo: Pulse rápidamente el botón del dispositivo 3 veces. Si el Hub emite indicaciones de voz, indica que el dispositivo puede comunicarse eficazmente con el Hub.

Descripción de la Luz Indicadora

Especificación

Modelo: WS-USC03
Dimensiones: 120 x 74 x 36.5 mm (4.72 x 2.91 x 1.44 in)
Protocolo Inalámbrico: Zigbee 3.0
Entrada: 120 V AC 60 Hz
Carga Máxima: 600 W (Incandescente), 200 W (CFL/LED), 1/4 HP
Temperatura de Funcionamiento: 0 – 40°C(32 – 104°F)
Humedad de Funcionamiento: 0 – 95% RH, sin condensación
Fabricante: Lumi United Technology Co., Ltd.

Dirección: 8th Floor, JinQi Wisdom Valley,
No.1 Tangling Road, Liuxian Ave, Taoyuan
Residential District, Nanshan District, Shenzhen, China.
Servicio de Atención al Cliente Online: www.aqara.com/support
