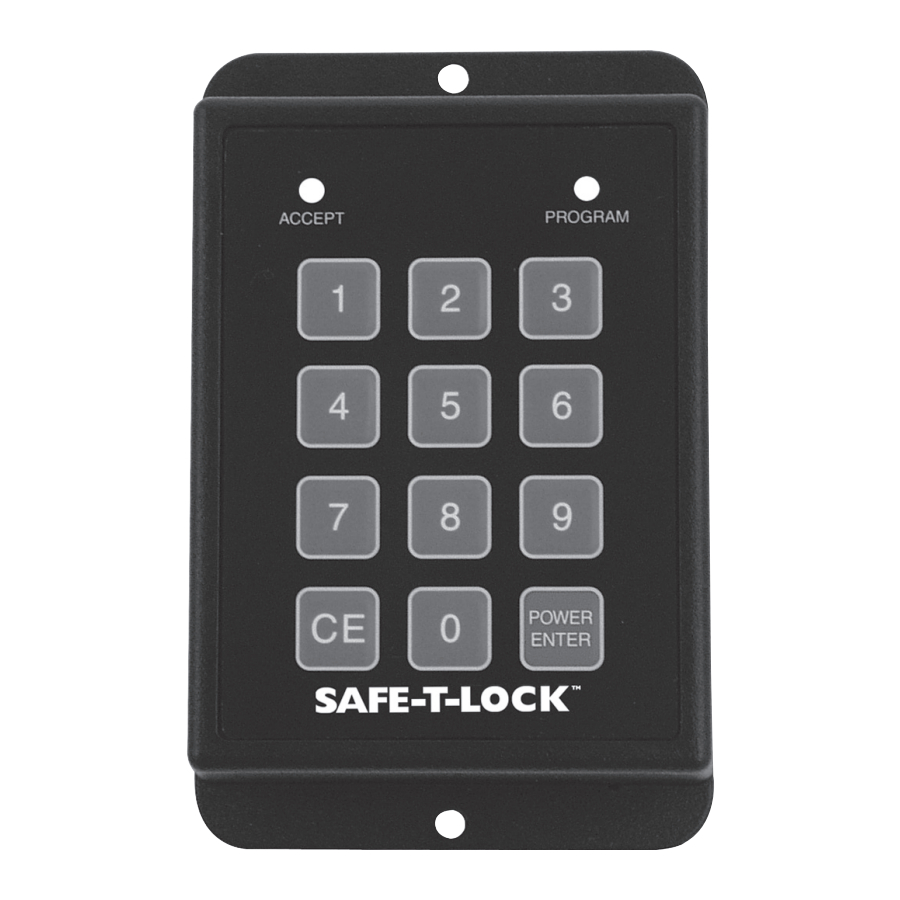

SSI SAFE-T-LOCK, SAFE-T-LOCK PLUS - Manual del interruptor de código programable

INSTALACIÓN

1. Monte el interruptor de código programable Safe-T-Lock™ / Safe-T-Lock™ Plus con 2 tornillos #8 (no incluidos). Se recomienda montarlo en un lugar de fácil acceso, como en el panel del tablero.
2. Instale el buje proporcionado para proteger el cable contra el roce.
3. Después de conectarlo, asegúrese de que los cables no estén en tensión.

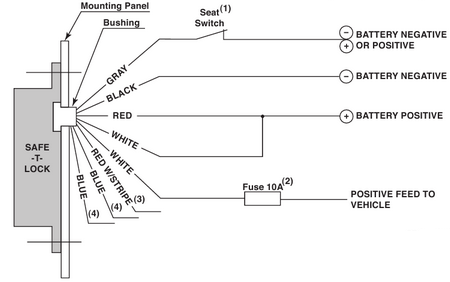

INSTALACIÓN EN VEHÍCULOS SIN INTERRUPTOR DE LLAVE

La unidad debe ser instalada por un técnico cualificado.

1. La unidad detectará si el interruptor del asiento está normalmente abierto, normalmente cerrado y la polaridad del interruptor.
2. Para cargas mayores, se debe utilizar un relé externo.
3. Conexión no requerida en vehículos sin interruptor de llave
4. (STL3000 only) Blue leads fror auxillary output

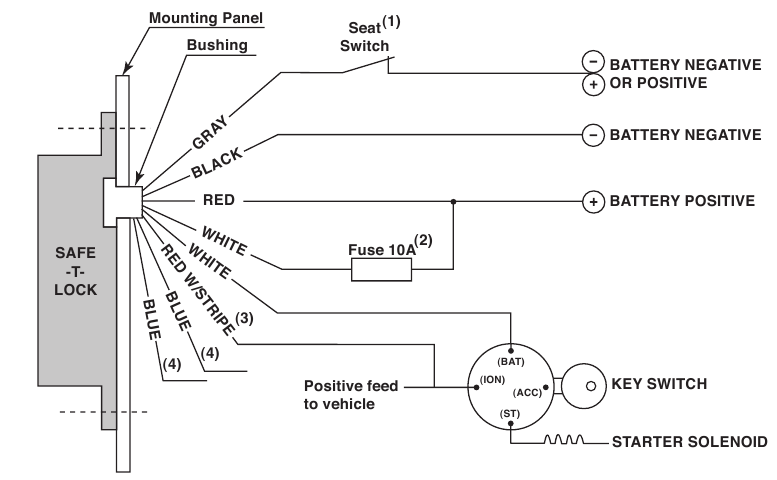

INSTALACIÓN EN VEHÍCULOS CON INTERRUPTOR DE LLAVE

1. La unidad detectará la polaridad del interruptor.
2. El interruptor debe estar normalmente abierto cuando el asiento está desocupado
3. Para cargas mayores, se debe utilizar un relé externo.
4. Cierra la sesión del usuario automáticamente cuando se apaga la llave.
5. (STL3000 only) Blue leads for auxillary output

DIMENSIONES

ESPECIFICACIONES TÉCNICAS

INPUT: 12-120VDC
0.5AMPS / 10mA en modo de espera

OUTPUT: Clasificación de contacto del relé: 10AMP hasta 24, 1AMP 36VDC y superior Para cargas mayores, se debe utilizar un relé externo.

CONSTRUCTION: Electrónica encapsulada en epoxi, la unidad tiene clasificación IP65. No hay piezas reparables por el usuario en esta unidad.
