Manual del compás Brunton TruArc

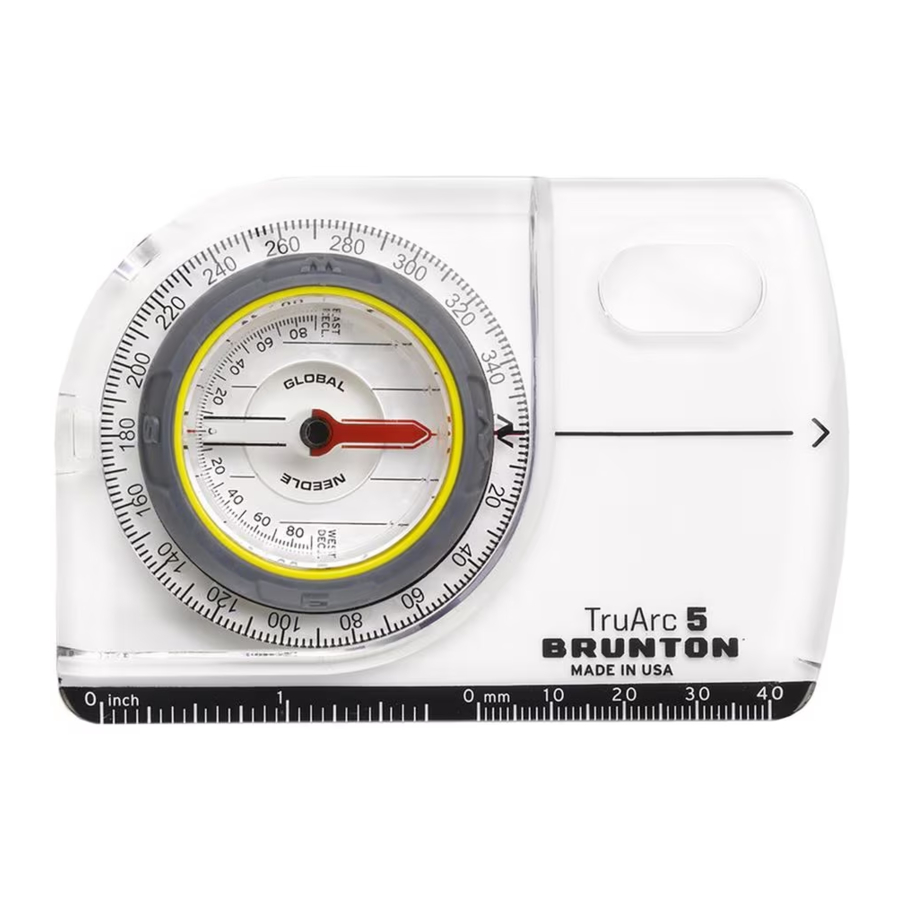

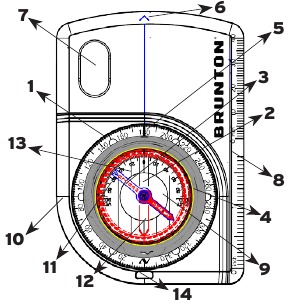

Partes del compás

1. Anillo de azimut con graduaciones de 2° (TruArc 10, 15, 20: graduaciones de 1°)
2. Contorno de la aguja de orientación
3. Aguja global
4. Dial giratorio
5. Línea del índice de marcación
6. Flecha de dirección de viaje
7. Lupa para mapas
8. Escala en pulgadas/mm
9. Ampolla llena de líquido para un movimiento más suave de la aguja
10. Placa base ergonómica
11. Escala de ajuste de declinación
12. Línea del índice de ajuste de declinación
13. Líneas meridianas en el mapa
    (solo modelos 5, 7, 10, 15 y 20)
14. Punto de enganche para la correa
15. Cubierta protectora del espejo
    (solo modelos 7, 15 y 20)

Declinación magnética

La diferencia entre el Norte Verdadero y el Norte Magnético (que atrae la aguja de su compás) varía según su ubicación en el globo. Para encontrar su declinación actual, visite la calculadora de declinación en línea de la NOAA aquí: www.ngdc.noaa.gov/geomagmodels/Declination.jsp

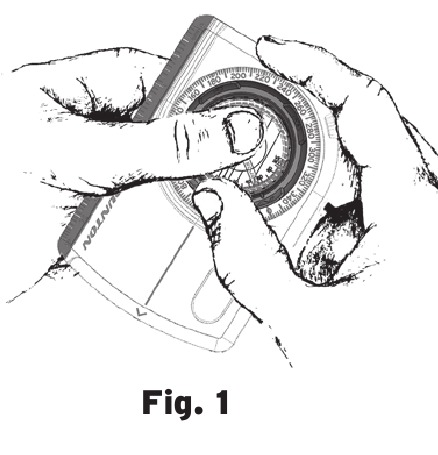

Su compás Brunton TruArc cuenta con ajuste de declinación sin herramientas. Para ajustarlo, coloque el pulgar en el centro de la ampolla llena de líquido y, a continuación, pellizque la ampolla con el índice en la parte inferior a través de la abertura en el centro de la base de la ampolla. Mantenga el dial giratorio (parte n.º 4 anterior) quieto con la otra mano y, a continuación, gire la ampolla llena de líquido dentro del dial exterior (fig. 1). Ajuste la configuración de declinación adecuada según su ubicación utilizando la marca de almohadilla roja en la cola de su aguja magnetizada. Cuando termine, el compás compensará automáticamente la declinación.

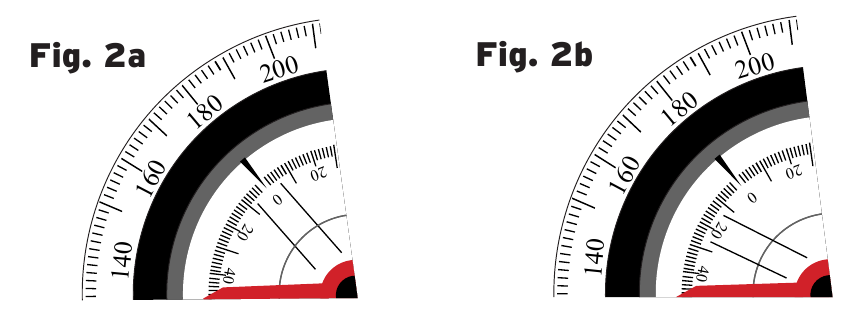

Por ejemplo, si su declinación actual es de 20 grados Oeste (o 20°W), el compás debe ajustarse 20 grados hacia el Oeste para compensar. La figura aquí muestra el ajuste de fábrica en declinación cero y, a continuación, compensado según la escala de declinación (Fig. 2a y 2b)

Cómo encontrar su rumbo/marcación sin un mapa

1. Seleccione un punto de referencia visible a lo largo de la ruta que desee seguir, como una formación rocosa o la cima de una montaña. Con el compás nivelado, apunte la flecha de dirección de viaje en la placa base del compás hacia el punto de referencia. (Fig. 3a) Si está utilizando un compás con espejo, centre el punto de referencia en la ventana de observación y coloque el espejo de forma que una vista superior del dial del compás sea visible en el reflejo.


2. Gire el dial hasta que el contorno rojo se alinee con la aguja que busca el norte. Lea su rumbo/marcación en la línea del índice. (Fig. 3b) Cuando utilice un compás con espejo, mantenga su punto de referencia centrado en la ventana de observación y alinee la aguja con la flecha de orientación utilizando el reflejo que se muestra en el espejo.

3. Mantenga la aguja alineada con el contorno rojo de orientación a medida que se desplaza a su punto de referencia. Repita el procedimiento hasta llegar a su destino.

Si conoce su marcación

1. Si se le ha dado una marcación en grados para seguir, gire el dial de forma que la línea del índice se alinee con el número de grados de marcación correcto. Mantenga el compás nivelado con la flecha de dirección de viaje apuntando hacia delante.
2. Gire su cuerpo hasta que la aguja esté alineada con el contorno rojo de la aguja. Ahora está mirando en su dirección de viaje correcta (fig. 4)

3. Elija un punto de referencia a lo largo de su dirección de viaje y avance hacia él, comprobando periódicamente que su aguja y el contorno rojo de la aguja estén alineados. Repita este procedimiento hasta llegar a su destino.

Cómo orientarse con un mapa

1. Coloque el compás en el mapa con el borde recto a lo largo de su dirección de viaje deseada. Asegúrese de que la flecha de dirección de viaje apunte hacia su destino.

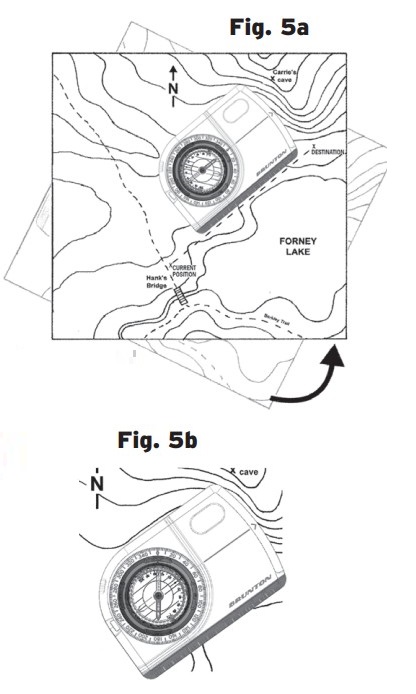

2. Manteniendo el compás en su lugar a lo largo de su dirección de viaje deseada, cambie la posición del mapa hasta que el contorno rojo de la aguja y la aguja estén alineados (fig. 5a y 5b).

3. En el paisaje, elija un punto de referencia a lo largo de su dirección de viaje y avance hacia él, comprobando periódicamente que su aguja y el contorno rojo de la aguja estén alineados. Repita este procedimiento hasta llegar a su destino.

Cómo encontrar su posición en un mapa (triangulación)

1. Si se desconoce su ubicación, identifique (3) tres puntos de referencia que se puedan ver en el paisaje, así como en el mapa. Por lo general, se trataría de formaciones rocosas evidentes, curvas de ríos o cimas de montañas.
2. Apunte la dirección de viaje al punto de referencia n.º 1 y encuentre la marcación según las instrucciones anteriores.
3. Coloque su compás en el mapa, con una esquina del borde recto en el punto de referencia n.º 1. Gire la placa base del compás de forma que la aguja y el contorno rojo de la aguja se alineen.


4. Dibuje una línea a lo largo de el borde recto de la placa base del compás, extendiéndola según sea necesario (fig. 6).

5. Repita este proceso para el punto de referencia n.º 2 y de nuevo para el n.º 3.
6. El triángulo formado por el cruce de las tres líneas aproximará su posición en el mapa.

Uso del inclinómetro para medir la altura vertical (solo modelos 7, 15 y 20)

1. Gire el dial hasta que el Oeste (270°) esté en la línea del índice.
2. Gire el compás de lado con el espejo abierto hacia la izquierda. Coloque el espejo hasta que pueda ver el reflejo del dial graduado.
3. Mire a la parte superior del árbol o formación rocosa que está midiendo a través de la ventana de observación del espejo.
4. En el reflejo, lea la inclinación donde la flecha roja del clinómetro apunta a la escala de declinación.

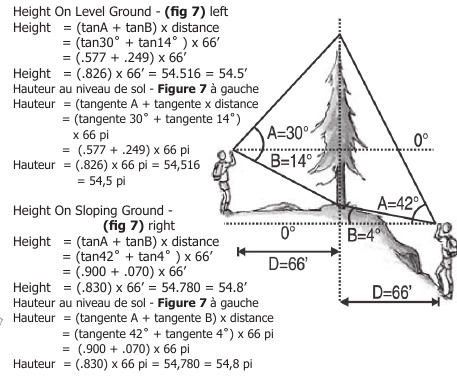

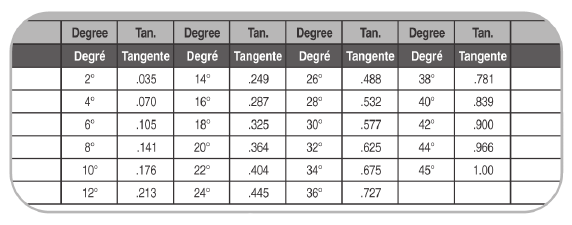

5. Utilice la ilustración del terreno inclinado y la tabla de tangentes para calcular la altura vertical (fig. 7)


NOTA:
Nunca exponga su compás a temperaturas extremas superiores a 140°F o inferiores a -30°F. Recuerde que su compás funciona utilizando un campo magnético. La exposición prolongada a productos electrónicos, altavoces estéreo, cuchillos, metales u otros imanes (cualquier cosa con un campo magnético) puede hacer que su compás pierda o invierta la polaridad. Compruebe siempre la funcionalidad del compás antes de confiar en él en el campo. Brunton recomienda evitar el contacto con repelentes de insectos o protectores solares que contengan DEET. Estos pueden dañar la claridad del compás y desgastar las escalas y marcas necesarias.

7088 Winchester Circle
Boulder, CO 80301
www.brunton.com
