Guía de inicio rápido de Smartwares CMS-30400

DESCRIPCIÓN DE LAS PIEZAS

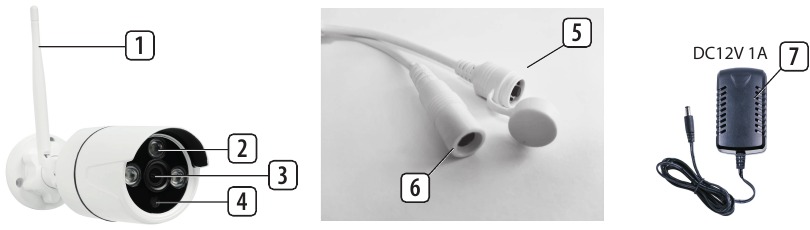

Unidad principal

1. Antena
2. Luz LED
3. Lente
4. Sensor de día/noche
5. Botón de reinicio (Reset)
6. Entrada de alimentación
7. Adaptador de corriente para cámara DC12V 1A

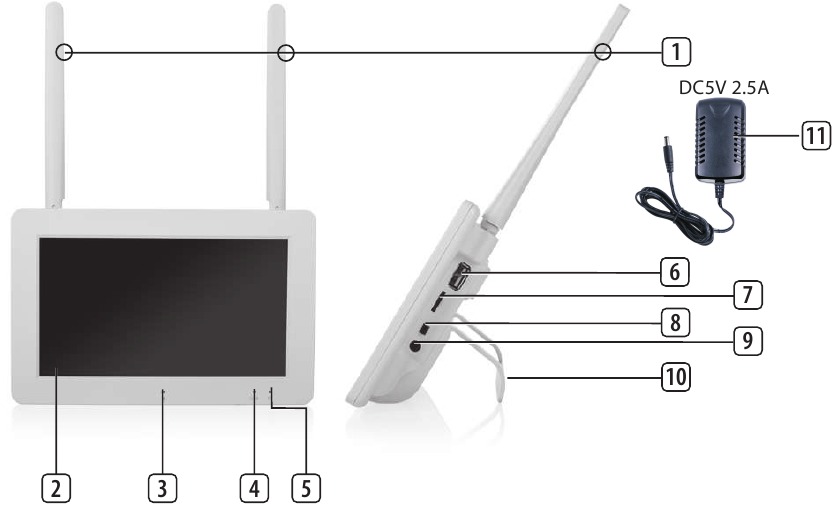

Monitor

1. Antena
2. Pantalla táctil (Touch screen)
3. Micrófono (no para usar con este modelo)
4. Indicador LED de batería
5. Indicador LED de grabación
6. Ranura USB
7. Ranura MicroSD
8. Interruptor de encendido/apagado (On/Off switch) para uso con batería
9. Entrada del adaptador de CA
10. Soporte
11. Adaptador de corriente para monitor DC5V 2.5A

INSTALACIÓN

Las cámaras son "plug and play" (conectar y usar), ya están pre-emparejadas con la grabadora.

1. Conecte el monitor a la fuente de alimentación insertando el adaptador de CA.
2. Opcional: Inserte una tarjeta MicroSD (no incluida) en la ranura en el lado derecho del monitor.
3. Atornille la antena a la cámara.
4. Conecte el adaptador de CA de la cámara (7) al puerto de alimentación (6) y enchúfelo a una toma de corriente.
   NOTA: Antes de montar la cámara en la pared, primero compruebe si la distancia inalámbrica al monitor es suficiente.

MENÚ EN PANTALLA

El menú en pantalla aparece cuando toca en la transmisión de video.

No:	Botón	Descripción
1	Altavoz (Speaker)	Seleccione para silenciar/activar el sonido de los altavoces del monitor
2	Inicio (Home)	Seleccione para entrar en el menú principal
3	Zoom	Seleccione para hacer zoom en la transmisión de video. Toque una vez para seleccionar el modo de zoom. Toque de nuevo en la imagen para hacer zoom. Seleccione el icono (-) para salir del modo de zoom.
4	Reproducción (Playback)	Seleccione para entrar en el menú de Reproducción (Playback). Esto le permitirá ver las grabaciones.

INTERNET INALÁMBRICO

Realice el siguiente procedimiento para habilitar la conexión a Internet inalámbrica. Esta función es opcional, pero le permite utilizar las siguientes funciones:

• Conectividad de la aplicación (App connectivity)
• Sincronización de hora y fecha.

1. Asegúrese de tener un enrutador WIFI conectado a Internet, su contraseña y el nombre del enrutador (SSID) disponibles.
2. Desde el menú principal: Seleccione "System Setup" (Configuración del sistema).
3. Seleccione "Wireless Internet" (Internet inalámbrico).
4. Habilite WLAN.
5. Seleccione "Hotspot list" (Lista de puntos de acceso).
6. Encuentre y seleccione su enrutador inalámbrico.
7. Escriba su contraseña.
   NOTA: Solo se admiten redes de 2,4 GHz
8. Descargue la aplicación "SW360".
9. Abra la aplicación, regístrese como nuevo usuario y siga las instrucciones que se dan en la aplicación.

CONECTAR CÁMARAS ADICIONALES

El monitor puede emparejar hasta 4 cámaras.

1. Encienda la cámara conectándola a la red eléctrica.
2. Espere 30 segundos.
3. Ahora escuchará: "Start configuration mode" (Iniciar modo de configuración).
   NOTA: si no escucha la voz, presione el botón de reinicio (re-set) en la cámara durante 6 segundos hasta que escuche "Restore factory setting" (Restaurar configuración de fábrica).
4. En el monitor desde el menú principal: Seleccione "Add Camera" (Añadir cámara).
5. Seleccione "Add Camera" (Añadir cámara).
6. En la cámara: Si los pasos anteriores se realizan correctamente, escuchará:

• "Wireless settings, please wait" (Configuración inalámbrica, por favor espere)
• "Wireless connection successful" (Conexión inalámbrica exitosa)

7. En el monitor: Espere a que se complete el emparejamiento.

MÁS INFORMACIÓN

Para obtener más información, visite: www.smartwares.eu y busque CMS-30400

Datos técnicos

Tecnología inalámbrica: Wi-Fi
Frecuencia de funcionamiento: 2,4 GHz
Max. potencia de radiofrecuencia: 18.30 dBm

Información para adaptadores de corriente:

Monitor:
Salida DC5V 2.5A
Entrada: 100-240V 50/60Hz

Cámara:
Entrada: 100-240V 50/60Hz
Salida: DC 12V 1A

Utilice solo los adaptadores de corriente suministrados

smartwares Europe
Swaardvenstraat 65
5048 AV Tilburg
The Netherlands
www.smartwares.eu

Referencias

• Smartwares - Alles voor een veilig en een comfortabel huis!

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Guía de inicio rápido de Smartwares CMS-30400

Idiomas disponibles
