SHAKS S5i - Manual del Gamepad

Antes de usar

• Cargue el gamepad completamente antes de usarlo por primera vez.
• Revise este manual v1.3 cuidadosamente.

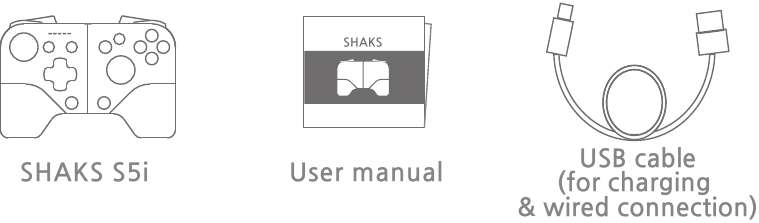

Paquete del producto

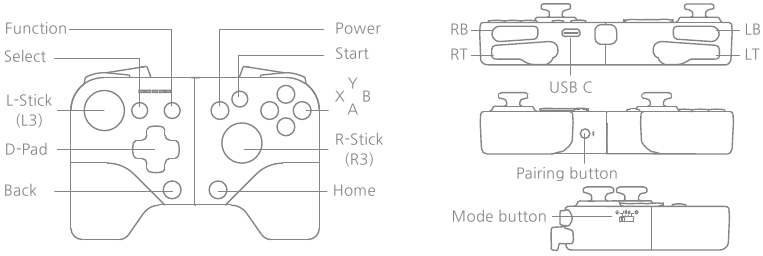

Botones del controlador

Dispositivo conectable

• Android (teléfono inteligente, tableta, TV, TV box)
• iPhone, iPad
• Windows PC, Laptop
• Mac PC
• Linux PC

Encendido / apagado

• Encendido / apagado: Mantenga presionado el botón durante 3 segundos para encenderlo y apagarlo.

Especificación técnica

• Producto: SHAKS S5i
• Peso: 160g
• Potencia de salida: Clase 2
• Banda de frecuencia: 2400 ~ 2483MHz
• Rango de transmisión: 7 ~ 10 m
• Perfiles admitidos: HID, DInput, XInput
• Tiempo de funcionamiento: Hasta 8 horas
• Tiempo de carga: 1 hora
• Tamaño (mm): 134(W)*92.5(L)*33(H)
• Conectividad (inalámbrica): Bluetooth 4.1

El tiempo de operación puede cambiar según el tipo de juego.

Cómo colocar un teléfono inteligente

• Tire ligeramente de ambos lados, coloque un lado del teléfono inteligente en un lado del S5i primero, y luego estire el otro lado del S5i para fijar el teléfono.


*NOTA: El grosor máximo es de 9 mm y la longitud máxima del producto es de 165 mm. Tenga cuidado de no exceder este estándar. La instalación de gran tamaño puede provocar daños excesivos al producto.

Cómo cargar

• Cargue con el cable de carga conectándolo a la PC o al dispositivo de carga de alimentación USB (5V).

  Batería baja	El primer LED parpadea rápido
  Cargando	El primer LED parpadea lentamente
  Completamente cargado	El primer LED permanece encendido

  Posible jugar mientras se carga.

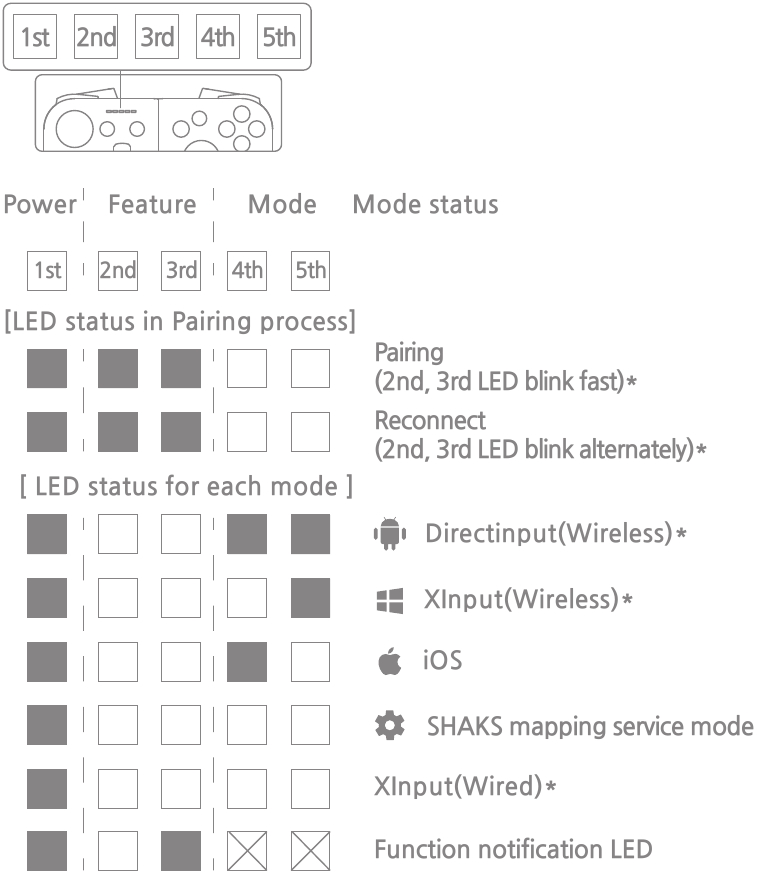

Estado del LED

• Orden de los LED

• Emparejamiento (Pairing): Presione el botón de emparejamiento () por más de 2 segundos.
• Reconexión (Reconnect): El gamepad está intentando conectarse con el dispositivo registrado (emparejado). Para registrar un nuevo dispositivo, elimine el registrado siguiendo el proceso de emparejamiento anterior.
• Modo DirectInput: Disponible en dispositivos habilitados para DirectInput como Android, Mac PC, Linux PC.
• XInput (inalámbrico, por cable): Disponible en dispositivos habilitados para Windows, XInput (Xbox).
• El tercer LED se enciende al presionar el botón de función independientemente del LED de modo

Cómo reiniciar

• Presione el botón de reinicio en la parte posterior del S5i con un alfiler.

• Úselo cuando el botón no funciona.

Aplicación para Android – SHAKS Game Hub

• Comprobación del estado del gamepad
• Servicio de asignación táctil SHAKS
  • para juegos solo táctiles
• Actualización de firmware
• Configuración del botón de función
  • Turbo, modo francotirador (sniper mode), mouse, disparo de cámara, etc.
• Consulta de productos

•
  Al actualizar el firmware, asegúrese de conectar el cable USB con S5i.
• La asignación táctil SHAKS se puede activar cuando S5i está en [modo de asignación SHAKS]. Consulte el manual en la aplicación (App).
• Busque 'SHAKS Game Hub' en Google Play o descargue e instale la aplicación (App) usando el código QR anterior.

Aplicación para Windows

• Proporciona la misma función que la aplicación (App) de Android, excepto el servicio de asignación táctil SHAKS.
  • Descargue e instale la aplicación (App) usando el código QR anterior.
  • El botón 'O' en el manual es el mismo que el botón de función S5i.

Configuración del modo

• Cuando la alimentación está encendida, incluso si cambia el modo en el lateral, el modo no cambiará. Siga el paso 1 en cada configuración de modo: cambie al modo deseado y presione el botón durante mucho tiempo para apagar y encender la alimentación para aplicarlo.
• Emparejamiento (Pairing): Presione el botón de emparejamiento () en la parte inferior durante más de 2 segundos y busque y seleccione 'SHAKS S5i' en el dispositivo.
• Para usar el mismo dispositivo (teléfono inteligente, etc.) en el modo A al modo B, elimine el emparejamiento en el modo A y empareje nuevamente en el modo B.
• Se almacenan dos informaciones de emparejamiento en cada modo (modo1~4), y S5i se conecta automáticamente al conectable entre los dos. Si presiona el botón de emparejamiento () durante más de 5 segundos, se eliminará la información de emparejamiento registrada en el modo actual.
• Reconexión (Reconnect): El gamepad está intentando conectarse con el dispositivo emparejado. Para conectarse con un nuevo dispositivo, realice el proceso de emparejamiento nuevamente. El nuevo dispositivo se guardará y se eliminará el primer dispositivo registrado entre la información de emparejamiento.

Modo DirectInput

• Android (teléfono inteligente, tableta, TV Box, TV), Mac PC, Linux PC
• Disponible en dispositivos habilitados para DirectInput.

1. Configuración del modo: apague, cambie el modo a () y enciéndalo.
2. Conexión: proceda con el proceso de 'emparejamiento' (pairing). Si tiene un dispositivo conectado, se 'reconectará' automáticamente.
3. Cuando el emparejamiento es exitoso: los LED 2 y 3 se apagan y los LED 4 y 5 se encienden.


Modo Xinput (inalámbrico)

• Conéctese a juegos que admitan Windows, Laptop y Xinput(Xbox)
• Es posible que se requiera un dongle Bluetooth para una PC.
• Si su PC no es compatible con Bluetooth, utilice el modo Xinput (por cable).

1. Configuración del modo: apague, cambie el modo a () y enciéndalo.
2. Conexión: proceda con el proceso de 'emparejamiento' (pairing). Si tiene un dispositivo conectado, se 'reconectará' automáticamente.
3. 3 Cuando el emparejamiento es exitoso: los LED 2 y 3 se apagan y el LED 5 se enciende.


Modo iOS (inalámbrico)

• Conexión iPhone, iPad

1. Configuración del modo: apague, cambie el modo a () y enciéndalo.
2. Conexión: proceda con el proceso de 'emparejamiento' (pairing). Si tiene un dispositivo conectado, se 'reconectará' automáticamente.
3. Cuando el emparejamiento es exitoso: los LED 2 y 3 se apagan y el LED 4 se enciende.


Modo de asignación SHAKS (solo para Android)

1. Configuración del modo: apague, cambie el modo a () y enciéndalo.
2. Conexión: proceda con el proceso de 'emparejamiento' (pairing). Si tiene un dispositivo conectado, se 'reconectará' automáticamente.
3. Cuando el emparejamiento es exitoso: los LED 2 y 3 se apagan y el primer LED se enciende.


• Consulte [Aplicación SHAKS para Android – SHAKS Game Hub]
• Es posible que deba actualizar el firmware en la aplicación (App) SHAKS para Android.

Modo Xinput (por cable)

• Conéctese a dispositivos que admitan Windows PC, Laptop, XInput(Xbox)
• Es una conexión por cable sin Bluetooth.

1. Conexión: apague, presione el botón de emparejamiento y conecte el cable USB provisto al dispositivo.
2. Cuando esté completo: los LED 4 y 5 se apagan y el primer LED se enciende.

   • Asegúrese de seguir los pasos en orden.
   • Se puede conectar independientemente del modo.
   • Con el cable USB tipo C a C, puede usar el modo cableado con un teléfono inteligente, conectándose como un gamepad compatible con Xbox.

※ Cómo usar el botón de función

1. Cómo usar: En el modo DirectInput o Xinput (inalámbrico), presione el botón de función para habilitar (el tercer LED encendido) y deshabilitar (el tercer LED apagado).


• Función

1. Cámara / Subir volumen
2. Modo turbo
3. Ratón virtual
4. Modo francotirador (Sniper mode)
5. Botón de teléfono/multimedia

• Para obtener más información, consulte el manual en SHAKS Game Hub.
• Puede controlar las funciones en la aplicación (App) tanto para Android como para Windows.

Preguntas y respuestas (Q&A) - teléfono inteligente, TV y decodificador de TV

P1) ¿Qué televisores o decodificadores de TV y otros productos son compatibles?

1. Para productos Android, conéctese en modo DirectInput (). Los productos accesibles a Google Play Store son productos compatibles con Android.
2. Para productos que admiten gamepads Windows (XInput) o Xbox 360, conéctese en modo XInput (inalámbrico, por cable) para usar.

P2) ¿Cómo actualizo el firmware?
Puede actualizarlo en la aplicación (App) SHAKS.

P3) ¿Puedo usarlo por cable?
Sí, consulte el modo Xinput (por cable). Si usa un cable USB tipo C a C en su teléfono inteligente, puede conectarse a S5i por cable.

Preguntas y respuestas (Q&A) - Conexión a PC

P4) No se puede conectar por cable.

1. Primero, apague el gamepad y conecte el cable a su PC. Consulte el modo Xinput (por cable)
2. Si no funciona bien, intente usar un cable USB diferente.
3. La longitud del cable USB no debe exceder los 5 m en total.

P5) Si mi PC no es compatible con Bluetooth, ¿cómo puedo conectarme?

1. Compre Bluetooth-Dongle e intente conectarse a la PC. Consulte el modo Xinput (inalámbrico).
2. Puede conectar S5i a través del modo Xinput (por cable) sin conectarse a través de Bluetooth.

P6) Conecté S5i a través de Bluetooth, pero no funciona.

1. Vuelva a ejecutar el juego. Verifique si el juego es compatible con gamepad (DirectInput o XInput) o no.
2. Verifique si S5i está conectado en modo Xinput (inalámbrico) (quinto LED).
3. Reinicie el gamepad y reinícielo.
4. Si hay un producto USB 3.0 cerca del dongle Bluetooth, manténgalo a distancia a través de la extensión USB o desconecte el producto USB 3.0 de su computadora.
5. Si el gamepad está conectado a la PC correctamente a través de Bluetooth, pero el gamepad no está conectado, elimine el gamepad de la lista de dispositivos Bluetooth y apague y encienda Bluetooth. Intente volver a conectarse o reinicie la PC.

P7) S5i no funciona en ciertos juegos.

1. Verifique si el juego es compatible con gamepad (DirectInput o Xinput) y luego cambie al modo apropiado.
2. Compruebe si está utilizando la configuración en el juego o en programas relacionados con el controlador.

P8) ¿Puedo jugar con 4 gamepads en la PC?
Sí, se pueden conectar hasta 4 gamepads.

P9) ¿Cómo verifico el estado de S5i?
Puede consultarlo en la aplicación (App) para Windows.
