Acuity Controls Sensor Switch - Manual de Programación del Sensor de Presencia

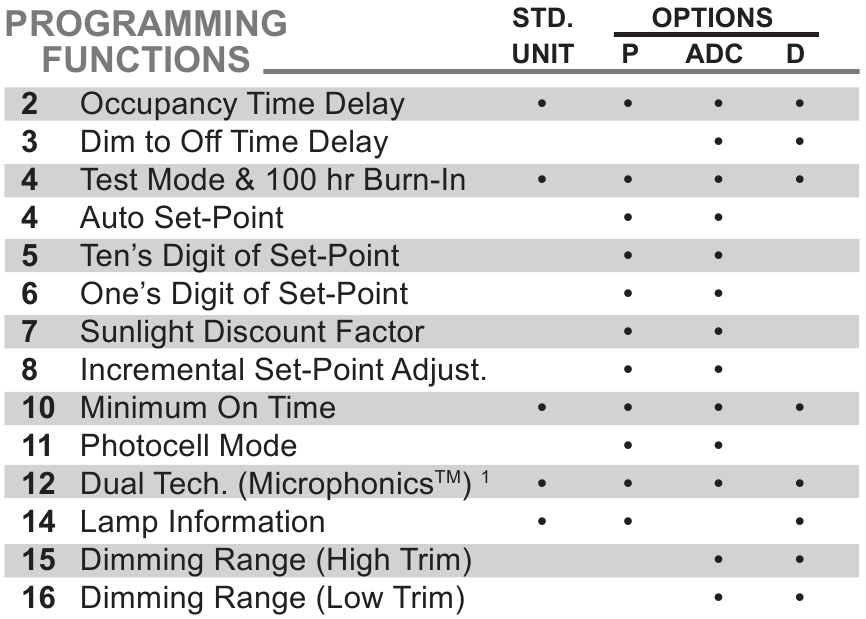

INSTRUCCIONES DE PROGRAMACIÓN

Por favor, lea los 3 pasos antes de programar

1. Ingrese una función de programación presionando el botón la cantidad de veces que corresponda al número de función deseado de las tablas a continuación (p. ej., presione dos veces para la función 2, retardo de tiempo de ocupación).
2. El LED parpadeará indicando la configuración actual de la función seleccionada (p. ej., 5 parpadeos para un retardo de tiempo de 10 minutos). Para cambiar la configuración, continúe con el paso 3 antes de que la secuencia de parpadeo se repita 3 veces. Para salir de la función actual o cambiar a una función diferente, espere a que la secuencia se repita 3 veces y luego regrese al paso 1.
3. Presione el botón la cantidad de veces indicada en la tabla detallada de la función particular para la NUEVA configuración deseada (p. ej., presione 3 veces para 5 minutos). Como confirmación del cambio de configuración, el LED parpadea la NUEVA configuración 3 veces antes de salir.

¹ SOLO SENSORES PDT

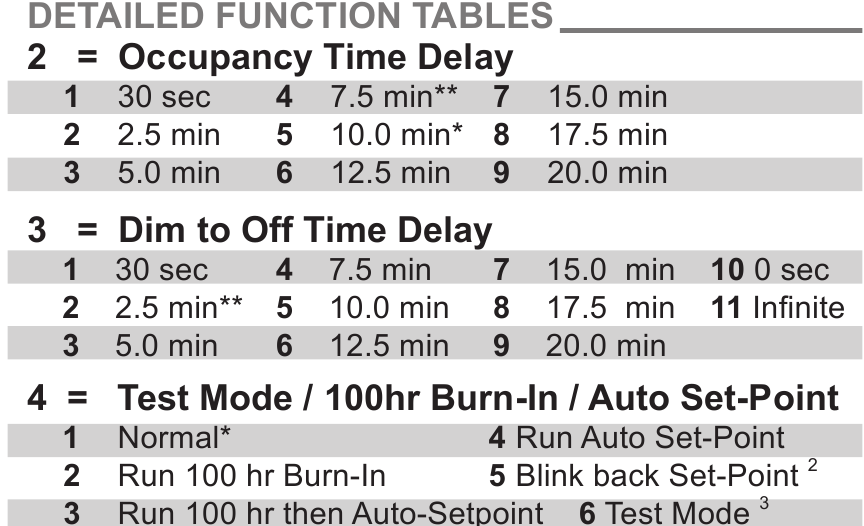

TABLAS DE FUNCIONES DETALLADAS

y

² El LED parpadeará indicando el dígito de las decenas, luego hará una pausa, luego parpadeará indicando el dígito de las unidades. Para un "0", el LED parpadeará muy rápidamente. La secuencia se repite 3 veces.

³ El modo de prueba desactivará el tiempo mínimo de encendido, establecerá el retardo de tiempo de ocupación en 30 segundos y acortará todas las transiciones de la fotocélula y las tasas de atenuación. El modo expirará después de 10 minutos o si la función 4 se restablece a Normal.

⁴ El LED parpadeará indicando un valor de dos dígitos; el primer dígito, luego una pausa, luego parpadeará indicando el segundo dígito. Para un "0", el LED parpadeará rápidamente.

* CONFIGURACIÓN PREDETERMINADA
** CONFIGURACIÓN PREDETERMINADA ESPECIAL PARA UNIDADES -ADC, -D
*** CONFIGURACIÓN PREDETERMINADA ESPECIAL PARA UNIDADES DE LAS SERIES CM(R)B 6, CM(R)B 50, CM(R) 6, RM(R) 6, RM(R) 50, SB(R) 6, & SB(R) 50

DEFINICIONES DE FUNCIÓN

2. RETRASO DE TIEMPO DE OCUPACIÓN
   La cantidad de tiempo que un sensor de presencia mantendrá las luces encendidas y con brillo completo después de la última detección de ocupación (asumiendo que se ha cumplido el tiempo mínimo de encendido)
3. ATENUACIÓN A TIEMPO DE APAGADO
   Un período de tiempo extendido después de que haya expirado el retardo de tiempo de ocupación, en el que un sensor primero reducirá la iluminación a la configuración de rango de atenuación bajo antes de apagarse por completo
4. 100 HORAS DE QUEMADO / PUNTO DE AJUSTE AUTOMÁTICO
   MODO DE PRUEBA
   Desactiva el tiempo mínimo de encendido, establece el retardo de tiempo de ocupación en 30 segundos y acorta todas las transiciones de la fotocélula y la atenuación rates. El modo expirará después de 10 minutos o si la función 4 se restablece a Normal.
   100 HORAS DE QUEMADO
   Anula el relé de encendido y/o la salida de atenuación a brillo completo (generalmente para el rodaje de la lámpara)
   PUNTO DE AJUSTE AUTOMÁTICO
   Procedimiento de calibración de la fotocélula para detectar el nivel óptimo de control de iluminación

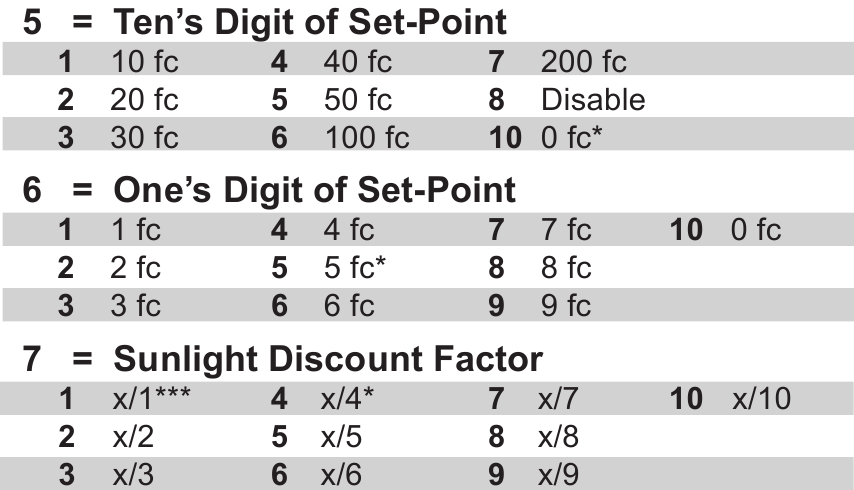

5. DÍGITO DE LAS DECENAS DEL PUNTO DE AJUSTE
   El dígito de las decenas del nivel de luz objetivo que debe mantener el dispositivo (en foot-candles)
6. DÍGITO DE LAS UNIDADES DEL PUNTO DE AJUSTE
   El dígito de las unidades del nivel de luz objetivo que debe mantener el dispositivo (en foot-candles)
7. FACTOR DE DESCUENTO DE LA LUZ SOLAR
   Valor utilizado para mejorar la precisión del seguimiento de una fotocélula durante períodos de alta luz diurna. Disminuir el valor disminuirá el nivel controlado de las luces

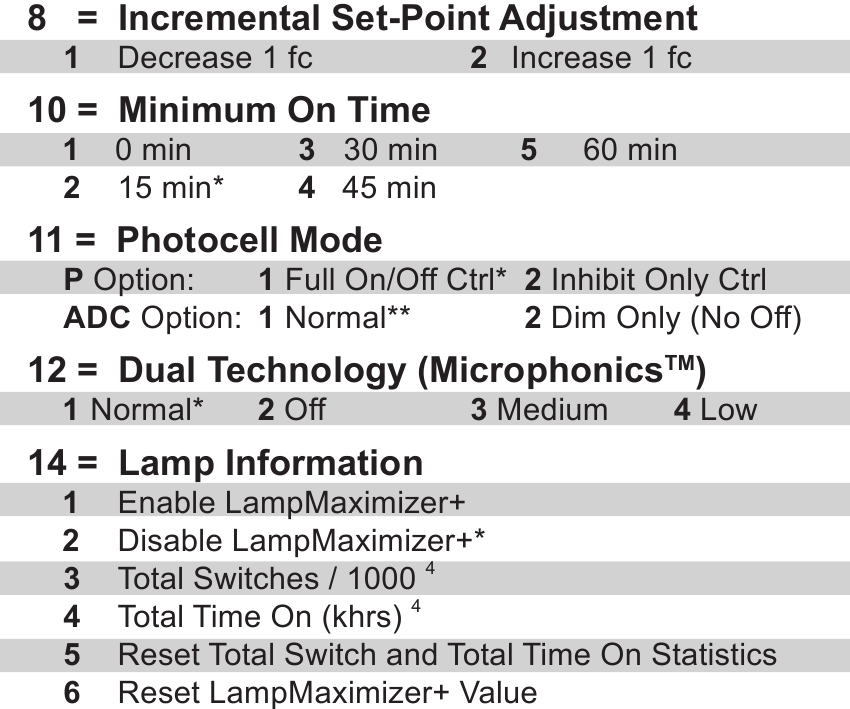

8. AJUSTE INCREMENTAL DEL PUNTO DE AJUSTE
   Altera el nivel de luz objetivo que debe mantener el dispositivo (en foot-candles)
9. TIEMPO MÍNIMO DE ENCENDIDO
   La cantidad de tiempo requerido para que las lámparas estén encendidas para evitar todos los ciclos cortos que acortan la vida útil de la lámpara. Si el retardo de tiempo de ocupación expira antes de que se cumpla el tiempo mínimo de encendido, las lámparas permanecerán encendidas hasta que se haya cumplido el tiempo.

11. MODO DE FOTOCÉLULA
    Indica el método de operación de un sensor de fotocélula. Un modo permite que el sensor encienda y apague las luces, mientras que el otro modo solo puede inhibir que las luces se enciendan. Para los sensores de atenuación, este modo determina si la iluminación se apagará por completo o se detendrá en el nivel de atenuación total.
12. TECNOLOGÍA DUAL (MICROFONÍA
    Un segundo método de detección de ocupación que permite al sensor escuchar a los ocupantes
    LAMPMAXIMIXER+ (Activar/Desactivar)
    Modo de operación avanzado donde los ajustes de retardo de tiempo de ocupación se realizan automáticamente cada dos semanas. El retardo de tiempo se ajusta de acuerdo con un algoritmo que determina el retardo de tiempo óptimo para maximizar tanto la vida útil de la lámpara como el ahorro de energía.|
    TOTAL DE INTERRUPTORES
    El conteo actual (en miles) del número de ciclos de apagado a encendido desde la instalación del sensor (o desde que se restableció manualmente el conteo)
    TIEMPO TOTAL DE FUNCIONAMIENTO
    El tiempo transcurrido actual (en miles de horas) que una lámpara controlada ha estado encendida desde que se instaló el sensor (o desde que se restableció manualmente el conteo)
    RESTABLECER LAMPMAXIMIZER+
    Método para borrar la información histórica de ocupación del sensor de tal manera que si un sensor se mueve físicamente, solo la nueva información de ocupación influirá en los resultados de LampMaximizer+

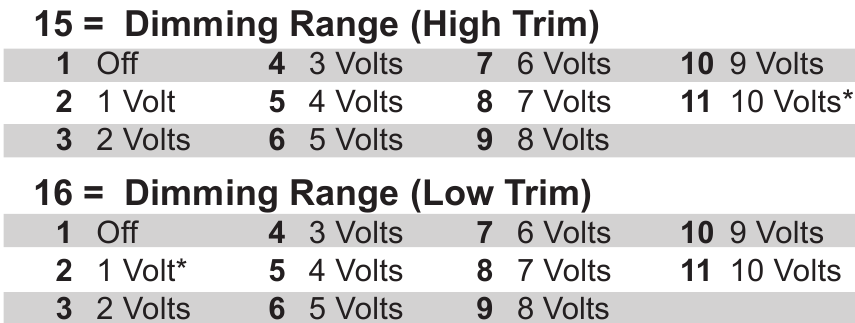

13. RANGO DE ATENUACIÓN (RECORTE ALTO)
    El nivel de salida máximo (0-10 VDC) de un sensor con una salida de atenuación
14. RANGO DE ATENUACIÓN (RECORTE BAJO)
    El nivel de salida mínimo (0-10 VDC) de un sensor con una salida de atenuación

NOTA:
Para obtener información sobre configuraciones avanzadas adicionales, incluido el restablecimiento de la unidad a los valores predeterminados de fábrica, comuníquese con:
Soporte técnico: 1.800.535.2465
