Honeywell ST6400A - Manual del programador
INTRODUCCIÓN
El programador ST6400A controla su sistema de calefacción central. Le permitirá seleccionar las horas en que la calefacción y el agua caliente se encienden ON y se apagan OFF.
CARACTERÍSTICAS
- Programa de calefacción de 24 horas.
- Programa de agua caliente de 24 horas.
- Dos tiempos de conmutación ON/OFF por día.
- Programa incorporado con tiempos típicos de ON/OFF.
- Botones de anulación para calefacción y agua caliente.
- Botones de hora extra para calefacción y agua caliente.
- Batería incorporada para evitar la pérdida del programa durante los cortes de energía.
- Formato de reloj de 12 horas am/pm o 24 horas.
El ST6400A y otros controles de Honeywell en su sistema de calefacción central proporcionarán temperaturas confortables en su hogar cuando lo desee.
Visualización de reloj de 12 HORAS AM/PM o 24 HORAS
Su programador puede funcionar en formatos de reloj de 12 horas am/pm o de 24 horas. Para cambiar el formato, asegúrese de que el control deslizante de configuración esté en la posición RUN PROGRAMME y luego presione los botones + y - juntos durante unos 5 segundos. Todos los tiempos mostrados se cambiarán automáticamente al nuevo formato.
Repetir este procedimiento cambiará la visualización del reloj de nuevo al formato original.
CONFIGURACIÓN DE SU PROGRAMADOR
CONFIGURACIÓN DE LA HORA CORRECTA
Para configurar la hora correcta, abra la tapa en la parte frontal del programador.
PASO 1
Mueva el control deslizante de configuración a la posición SET TIME (establecer hora). La hora en la pantalla ahora parpadeará para indicar que se puede cambiar.
PASO 2
Para cambiar la hora, presione los botones + o - hasta que se muestre la hora correcta.
Cada vez que presione el botón, la hora cambiará en un minuto. Mantener presionado el botón durante más de unos segundos cambiará la hora lentamente al principio, luego rápidamente.
PASO 3
Mover el control deslizante de configuración a la siguiente posición completa la configuración de la hora.
CONFIGURACIÓN DEL PROGRAMA DE AGUA CALIENTE
El programa de agua caliente tiene dos tiempos de conmutación ON/OFF por día. Cada hora se puede configurar entre las 3:00 am y las 2:50 am (del día siguiente) para permitirle programar el agua caliente para que permanezca encendida después de la medianoche, si es necesario.
PASO 4
Mueva el control deslizante de configuración a la posición SET HOT WATER (establecer agua caliente). Las palabras HOT WATER (agua caliente) ahora estarán visibles en la pantalla y la primera hora de ON ahora parpadeará.
PASO 5
Use los botones + y - para configurar la primera hora de ON. Cada vez que presione el botón, la hora cambiará en 10 minutos.
PASO 6
Presione el botón NEXT ON/OFF (siguiente encendido/apagado) una vez para mostrar la primera hora de OFF. Configure esta hora usando los botones + y -.
PASO 7
Al presionar los botones NEXT ON/OFF (siguiente encendido/apagado) y + o -, se pueden configurar las horas restantes de ON/OFF.
NOTA*
- Al presionar el botón +, el siguiente marcador ON (encendido) o OFF (apagado) puede comenzar a parpadear. Si esto sucede, la siguiente hora del programa habrá cambiado. Presione el botón NEXT ON/OFF (siguiente encendido/apagado) para verificar y ajustar esta hora del programa si es necesario.
- Al presionar el botón -, el marcador ON (encendido) o OFF (apagado) anterior puede comenzar a parpadear. Si esto sucede, la hora del programa anterior habrá cambiado. Siga el procedimiento en "REVISIÓN DE LOS TIEMPOS DEL PROGRAMA" para verificar y ajustar esta hora si es necesario.
Mover el control deslizante de configuración a la siguiente posición completa la configuración del programa de agua caliente.
CONFIGURACIÓN DEL PROGRAMA DE CALEFACCIÓN
El programa de calefacción tiene dos tiempos de conmutación ON/OFF por día. Cada hora se puede configurar entre las 3:00 am y las 2:50 am (del día siguiente) para permitirle programar la calefacción para que permanezca encendida después de la medianoche si es necesario.
PASO 8
Mueva el control deslizante de configuración a la posición SET HEATING (establecer calefacción). La palabra HEATING (calefacción) ahora estará visible en la pantalla y la primera hora de ON parpadeará.
PASO 9
El programa de calefacción requerido ahora se puede configurar siguiendo el mismo procedimiento que "CONFIGURACIÓN DEL PROGRAMA DE AGUA CALIENTE" en los pasos 5 a 7.
PASO 10
Mover el control deslizante de configuración a la siguiente posición completa la configuración del programa de calefacción.

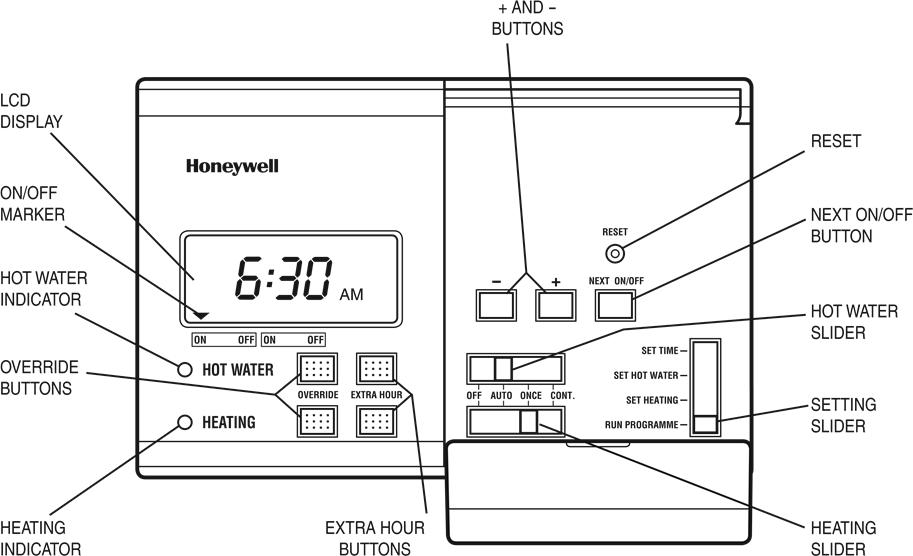

REVISIÓN DE LOS TIEMPOS DEL PROGRAMA
Para revisar su programa de agua caliente, mueva el control deslizante de configuración a la posición SET HOT WATER (establecer agua caliente). Para revisar su programa de calefacción, mueva el control deslizante de configuración a la posición SET HEATING (establecer calefacción). Para revisar los tiempos del programa, presione el botón NEXT ON/OFF (siguiente encendido/apagado) repetidamente. Cualquiera de estos tiempos se puede ajustar usando los botones + y -.
SI LA PANTALLA PERMANECE EN BLANCO DESPUÉS DEL ENCENDIDO - PRESIONE RESET

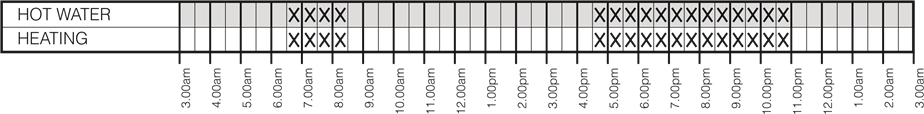

PROGRAMA INCORPORADO
PROGRAMA PERSONAL
FUNCIONAMIENTO DE SU CONTROLADOR
Para el funcionamiento normal, el control deslizante de configuración debe estar en la posición RUN PROGRAMME (ejecutar programa). Una lámpara indicadora roja muestra cuándo la calefacción o el agua caliente están encendidas ON.
Se proporcionan dos controles deslizantes para seleccionar cómo se controlan la calefacción y el agua caliente.
El HEATING SLIDER (deslizador de calefacción) tiene cuatro posiciones:
OFF - La calefacción permanecerá OFF (apagada).
AUTO - La calefacción se encenderá ON y se apagará OFF automáticamente según el programa de calefacción.
ONCE - La calefacción se encenderá ON a la primera hora programada de ON y se apagará OFF a la última hora programada de OFF.
CONT. - La calefacción permanecerá ON (encendida) continuamente.
El control deslizante HOT WATER (agua caliente) funciona de la misma manera que se describió anteriormente para el HEATING SLIDER (deslizador de calefacción).
HORA EXTRA
Los botones EXTRA HOUR (hora extra) encienden la calefacción o el agua caliente ON hasta por 3 horas adicionales sin alterar el programa. Presionar cualquiera de los botones una vez dará una hora extra, y las palabras HEATING +1 HR (calefacción +1 hora) o HOT WATER +1 HR (agua caliente +1 hora) se muestran en la pantalla para confirmar que se ha presionado el botón.
Cuando la lámpara indicadora roja está OFF (apagada), presionar el botón EXTRA HOUR (hora extra) enciende la calefacción o el agua caliente ON por solo una hora.
Cuando la lámpara indicadora roja está ON (encendida), presionar el botón EXTRA HOUR (hora extra) extiende el período ON (encendido) programado en una hora.
Presionar más veces los botones EXTRA HOUR (hora extra) aumentará el período de hora extra en una hora por cada vez que se presione el botón, hasta un máximo de 3 horas. La pantalla cambiará para mostrar el número de horas extra, por ejemplo, HEATING +3 HR (calefacción +3 horas) o HOT WATER +2 HR (agua caliente +2 horas).
Para cancelar las horas extra, siga presionando el botón EXTRA HOUR (hora extra) hasta que HEATING + (1,2 or 3) HR (calefacción + (1,2 o 3) horas) o HOT WATER + (1,2 or 3) HR (agua caliente + (1,2 o 3) horas) desaparezca de la pantalla.
ANULAR
Los botones OVERRIDE (anular) encienden o apagan la calefacción o el agua caliente ON o OFF sin alterar el programa.
Cuando la lámpara indicadora está ON (encendida), presionar el botón OVERRIDE (anular) apaga la calefacción o el agua caliente OFF (apagada) hasta la siguiente hora programada de ON (encendido).
Cuando la lámpara indicadora está OFF (apagada), presionar el botón OVERRIDE (anular) enciende la calefacción o el agua caliente ON (encendida) hasta la siguiente hora programada de OFF (apagado).
REINICIAR
Para restablecer el programador al programa original incorporado, presione el botón RESET (reiniciar) con la punta de un bolígrafo o lápiz.
FALLO DE ALIMENTACIÓN
Su programador tiene una batería incorporada para garantizar el funcionamiento correcto después de un corte de energía del suministro principal. No debería ser necesaria ninguna acción después de un corte de energía de hasta 4 días. Los cortes de energía más prolongados pueden requerir que vuelva a programar.
