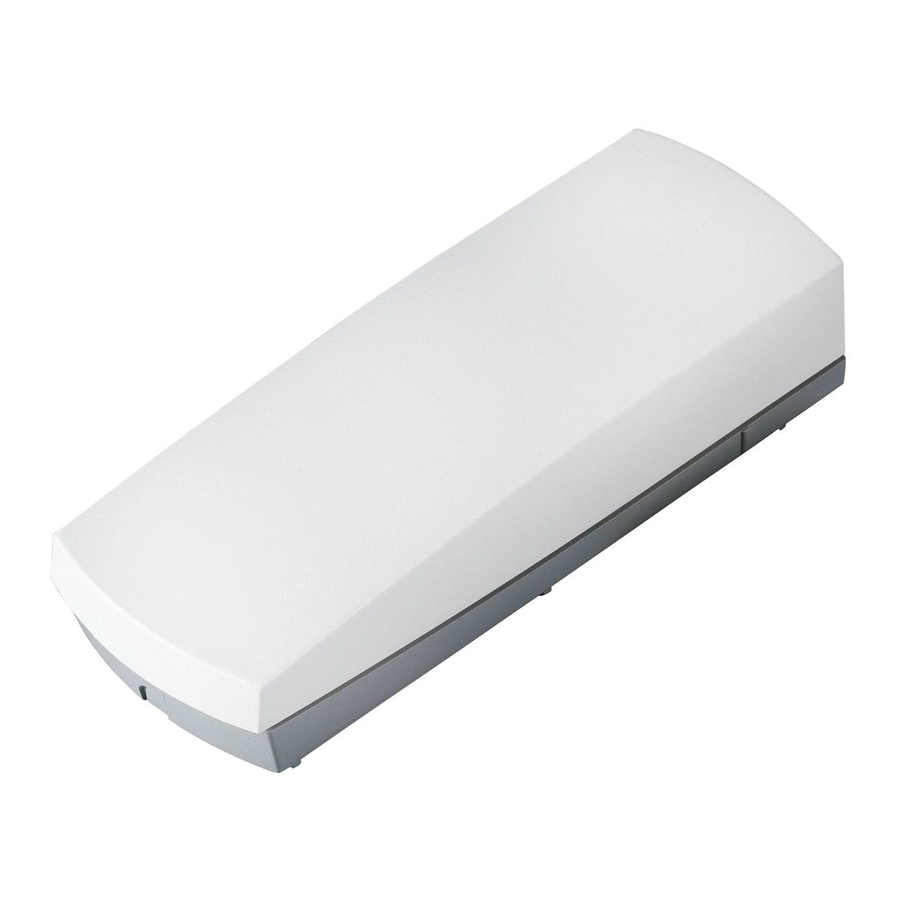

Magellan MG-2WPGM - Manual de PGM Inalámbrico Bidireccional

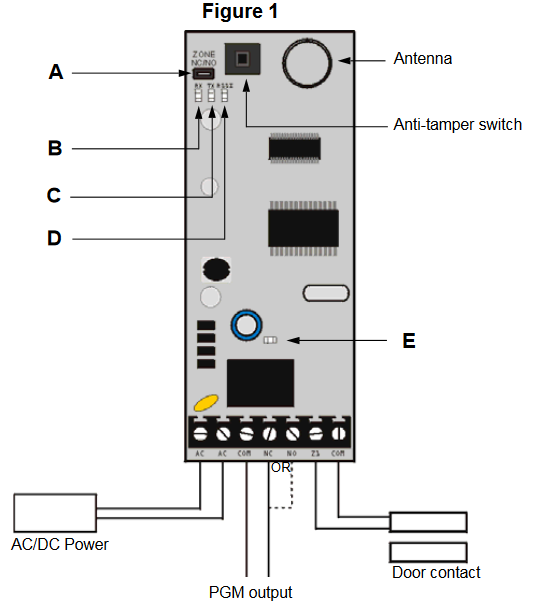

Descripción general
- Jumper / Puente / Cavalier
JP1 ON = Zona Normalmente Cerrada (N.C.)
![]()
JP1 OFF = Zona Normalmente Abierta (N.O.)
![]()
- RX LED / LED RX / DEL de réception
Verde parpadeante = recibiendo información - TX LED / LED TX / DEL de transmission
Rojo parpadeante = enviando información - RSSI LED / LED RSSI / DEL d'indication de puissance du signal reçu
El LED amarillo parpadea dos veces = la señal es excelente
El LED amarillo parpadea una vez = la señal es demasiado débil
El LED amarillo no parpadea en absoluto = no hay señal
Aucun clignotement jaune = aucun signal - Relay LED / LED de Relé / DEL de relais
El LED verde está encendido = el relé está encendido
El PGM Inalámbrico Bidireccional proporciona un PGM para la consola Magellan con comunicación inalámbrica bidireccional entre ésta y la unidad PGM con una entrada de zona. A la seguridad excepcional del sistema Magellan se añade la Opción de Informe de Alarma de Respaldo, que le permite supervisar la comunicación entre la consola Magellan y el MG-2WPGM.
El PGM puede programarse para activarse y desactivarse (tras un evento o un retardo) a través del receptor. Consulte el Manual de Referencia e Instalación de Magellan para obtener más información.
Ubicación y Montaje
El MG-2WPGM debe instalarse a una distancia máxima de 35 m (115 pies) de la consola Magellan. Antes de montar el MG-2WPGM, realice las pruebas de intensidad de señal para garantizar un rendimiento óptimo de la unidad.
No corte, doble ni altere la antena. Evite montar el módulo PGM cerca o sobre metal, ya que esto puede afectar a la transmisión.
Alimentación de la Unidad
La unidad requiere una entrada de alimentación de CA o CC. Consulte la Figura 1 en el reverso para ver las conexiones de los cables.
CA: 6Vac (500mA) a 16.5Vac (200mA)
CC: 5Vdc (500mA) a 20Vdc (200mA)
Prueba de Intensidad de Señal
Para probar la intensidad de la señal de la consola Magellan con el MG-2WPGM:
- Coloque el MG-2WPGM donde desee instalarlo.
- Realice una transmisión pulsando el interruptor antisabotaje o abriendo la zona conectada al PGM.
- Compruebe el LED RSSI para ver si está parpadeando. Consulte Indicadores LED para interpretar la señal del LED.
Si la intensidad de la señal es débil, mueva la unidad a otra ubicación y vuelva a probar.
Para probar la intensidad de la señal del MG-2WPGM en la consola Magellan, consulte la Guía de Programación de Magellan.
Para realizar una prueba de intensidad de señal del MG-2WPGM a través de la consola Magellan, la zona y/o el PGM deben estar programados en la consola.
Ajustes del Jumper
El jumper (JP1) determina el ajuste de entrada de la zona. Consulte la Figura 1 para ver la ubicación del jumper.
JP1 ON = Zona Normalmente Cerrada (N.C.) (predeterminado)
JP1 OFF = Zona Normalmente Abierta (N.O.)
Debe ajustar el jumper para que coincida con el cableado de la entrada de zona. Si la entrada de zona está cableada como N.O., el jumper debe estar en OFF.
Indicadores LED
RX LED: El LED verde parpadea cuando el módulo recibe información de la consola o el receptor Magellan.
TX LED: El LED rojo parpadea cuando el módulo envía información a la consola o el receptor Magellan.
RSSI LED: El LED amarillo indica la potencia del mensaje recibido:
- Si el LED parpadea dos veces, la señal es excelente.
- Si el LED parpadea una vez, la señal es demasiado débil.
- Si el LED no parpadea en absoluto, no hay señal.
Relay LED: El LED verde está encendido si el relé PGM está encendido.
Consulte la Figura 1 en el reverso para ver la ubicación de cada LED.
Opción de Informe de Alarma de Respaldo
Esta función le proporciona la opción de supervisar la comunicación entre la consola Magellan y el MG-2WPGM. Si está activada, el MG2WPGM comprobará periódicamente la comunicación con la consola Magellan. Si no hay respuesta de la consola, el relé se activará.
Cuando el sistema Magellan está en retardo de entrada o en alarma, la consola enviará un mensaje al MG-2WPGM indicándole que está en retardo de entrada o en alarma. Durante el retardo de entrada, o cuando el sistema está en alarma, el MG-2WPGM comprobará la comunicación con la consola Magellan cada 10 segundos, y si no hay respuesta de la consola, el relé se activará. Si el sistema está armado (o en modo de espera), el MG-2WPGM comprobará la comunicación con la consola Magellan cada minuto (18-20 minutos para el modo de espera), y si no hay respuesta, el relé se activará. El MG-2WPGM se desactivará sólo cuando haya una respuesta de la consola Magellan.
Para activar esta función, en el menú Instalador de la consola Magellan, seleccione "4SYSTEM SETUP" (4 CONFIGURACIÓN DEL SISTEMA) y, a continuación, "7-OUTPUT PROFILE" (7-PERFIL DE SALIDA). Con la tecla "next" (siguiente), desplácese hasta llegar a la opción "CONSOLE SUPERV?" (¿SUPERVISIÓN DE LA CONSOLA?) y pulse "ok".
Opciones Seguir Campana/Seguir Alarma
Esta función le permite configurar el PGM para que se active tras una campana o una alarma, además de supervisar la comunicación entre la consola Magellan y el MG-2WPGM. Si alguna de estas opciones está activada, el MG-2WPGM comprobará periódicamente la comunicación con la consola Magellan. Si no hay respuesta de la consola, el relé se activará.
Cuando el sistema Magellan está en retardo de entrada o en alarma, la consola enviará un mensaje al MG-2WPGM indicándole que está en retardo de entrada o en alarma. Durante el retardo de entrada, o cuando el sistema está en alarma, el MG-2WPGM comprobará la comunicación con la consola Magellan cada 10 segundos, y si no hay respuesta de la consola, el relé se activará. Si el sistema está armado (o en modo de espera), el MG-2WPGM comprobará la comunicación con la consola Magellan cada minuto (18-20 minutos para el modo de espera), y si no hay respuesta, el relé se activará. El MG-2WPGM se desactivará después de 5 minutos o tan pronto como haya una respuesta de la consola Magellan.
Para activar esta función, en el menú Instalador de la consola Magellan, seleccione "4SYSTEM SETUP" (4 CONFIGURACIÓN DEL SISTEMA) y, a continuación, "7-OUTPUT PROFILE" (7-PERFIL DE SALIDA). Con la tecla "next" (siguiente), desplácese hasta llegar a la opción "FOLLOW BELL?" (¿SEGUIR CAMPANA?) o "ALARM ACTIVATION" (ACTIVACIÓN DE ALARMA) y pulse "ok".
Protección PGM
Cada minuto que el PGM está activado, el MG-2WPGM verificará que el Magellan está intacto (a menos que el PGM esté activado durante un período de tiempo establecido). Si no hay respuesta de la consola Magellan, el MG-2WPGM se desactivará después de 5 minutos a menos que reciba un comando alternativo del Magellan.
| Especificaciones Técnicas | |
| Entrada de Alimentación | AC: 6Vac (500mA) a 16.5Vac (200mA) DC: 5Vdc (500mA) a 20Vdc (200mA) |
| Frecuencia RF | MG-2WPGM: 433MHz MG-2WPGM86: 868MHz |
| Consumo de Corriente | Relé ON (ENCENDIDO): 45-160mA Relé OFF (APAGADO): 6-20mA |
| PGM | 1 relé N.O./N.C. de 5A |
| Voltaje Máximo del Relé | 60Vdc/120Vac |
| Interruptor Antisabotaje | Sí |
| Ajustes del Jumper | ON (ENCENDIDO): Normalmente Cerrado (N.C.) OFF (APAGADO): Normalmente Abierto (N.O.) |
| Temperatura de Funcionamiento | 0°C a 50°C (32°F a 122°F) |
| Alcance (típico en un entorno residencial) | 35m (115ft) |
| Compatibilidad | Magellan (MG-6060) V1.2 o superior |
| Dimensiones | 12.5cm x 4.6cm x 2.5cm (4.9in x 1.8in x 1.0in) |
