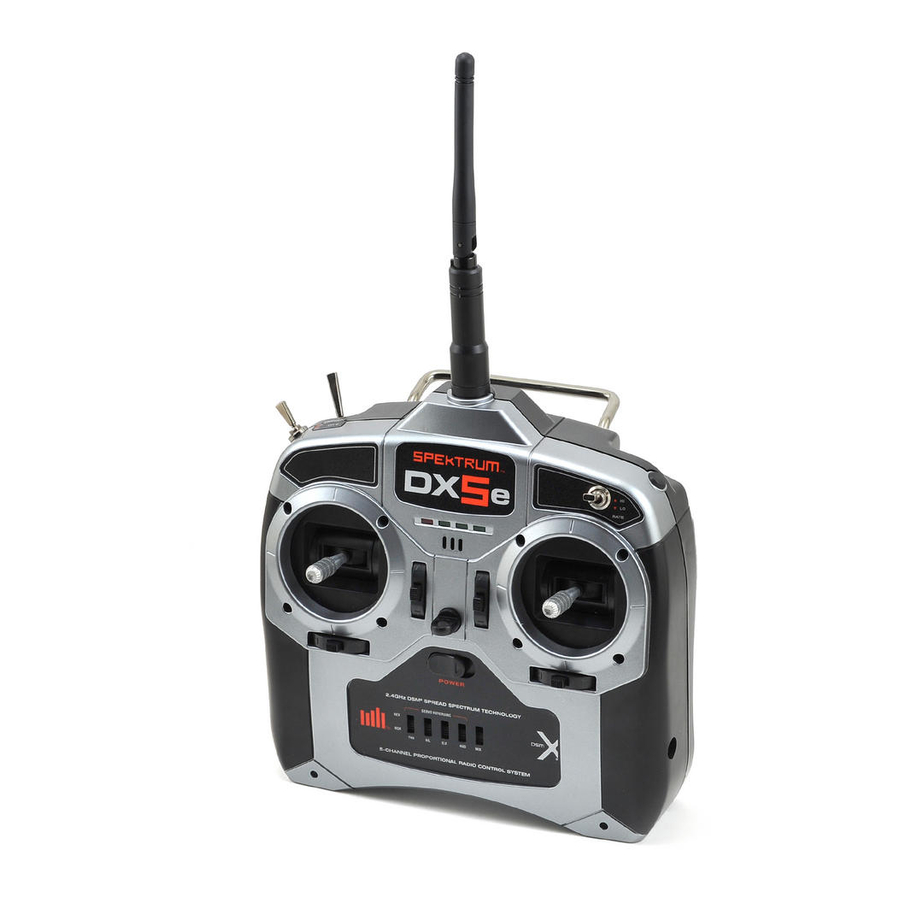

Spektrum DX5e - Guía de inicio rápido del transmisor

Instalar el receptor

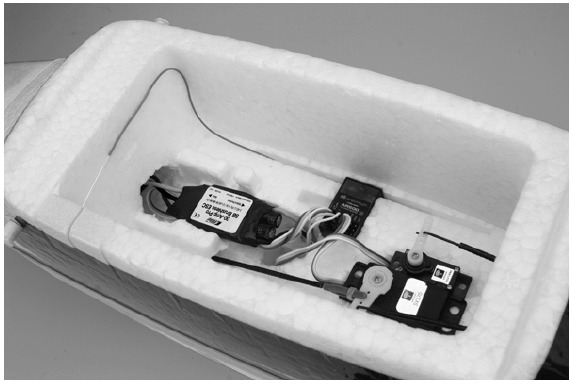

Ejemplo de AR500 instalado en E-flite^® Apprentice

Aunque en general no es crítico, la instalación óptima de la antena es orientar la punta de la antena larga perpendicular a la antena corta. La punta de la antena larga debe estar al menos a 2 pulgadas de la antena corta.

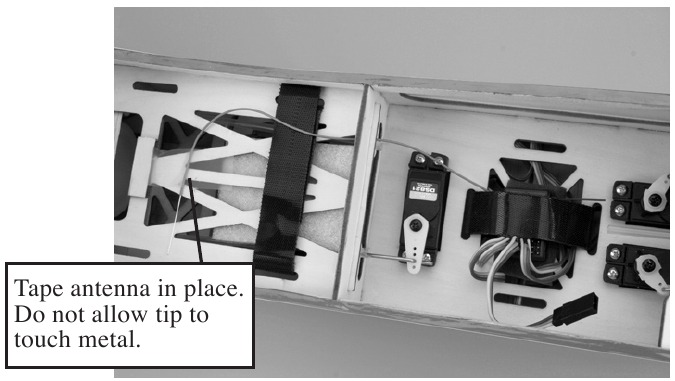

Ejemplo de AR500 instalado en Hangar 9^® Pulse^™ XT 60

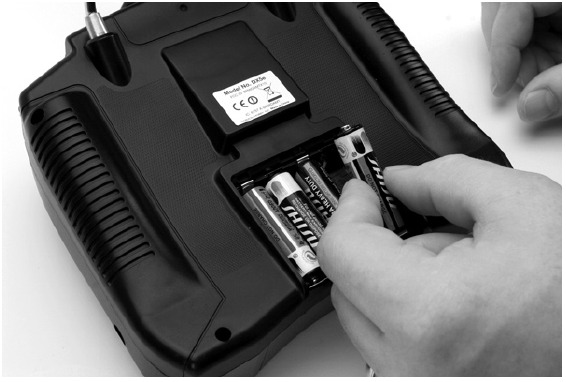

Instale baterías alcalinas AA de alta resistencia

Nota: Observe la polaridad al instalar las baterías.

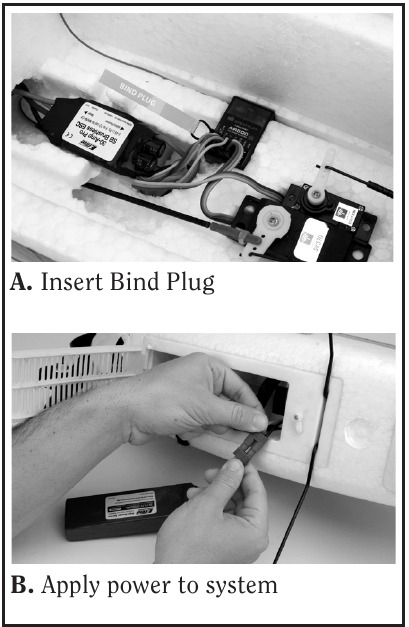

Enlazar el receptor

1. Conecte el conector de enlace en el puerto BATT/BIND del receptor. En los sistemas que utilizan un paquete de baterías separado y un interruptor de 3 cables, conecte el conector de enlace en la toma de carga.
2. Encienda el receptor. El LED del receptor parpadeará.
3. Mueva los sticks e interruptores del transmisor a las posiciones de seguridad deseadas (posición de aceleración baja y posiciones de control neutrales).

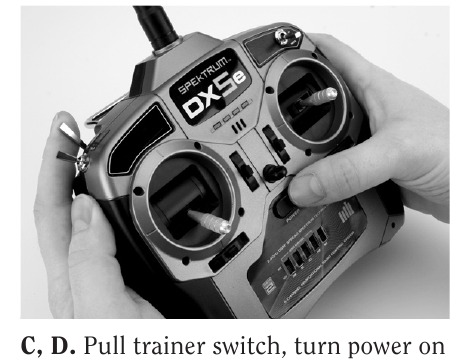

4. Tire y mantenga presionado el "Trainer Switch" (Interruptor de entrenamiento) en el transmisor mientras enciende el transmisor. Suelte el "Trainer Switch" (Interruptor de entrenamiento) una vez que los LED en la parte frontal del transmisor parpadeen.
5. El LED en el receptor se volverá de color ámbar fijo y el sistema se conectará después de varios segundos.
6. Retire el conector de enlace de la toma de carga o del puerto de enlace.

Eléctrico típico: el Rx usa el ESC para la alimentación.

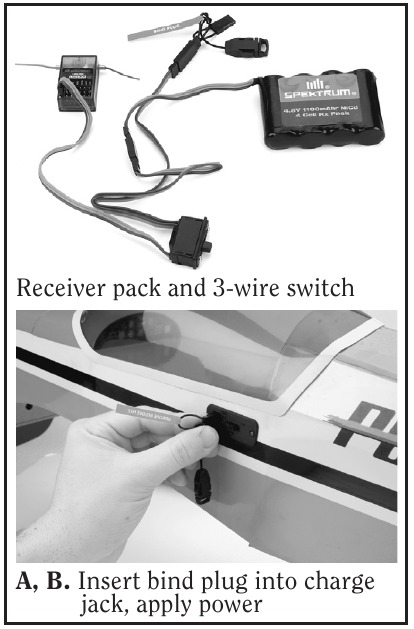

Glow/Gas típico: utiliza un paquete de receptor e interruptor de 3 cables

Nota: Continuar manteniendo presionado el "Trainer Switch" (Interruptor de entrenamiento) durante el proceso de enlace evitará que el receptor aprenda las posiciones de seguridad preestablecidas.

Probar el voltaje de la batería del sistema

La falta de energía para el receptor y los servos es una de las principales causas de falla. Si está utilizando un paquete de receptor, asegúrese de que esté correctamente cargado y verifique el voltaje bajo carga (HAN172). No vuele si el voltaje está por debajo de 4.8V para un paquete de 4 celdas.

En los sistemas que utilizan un BEC, asegúrese de no estar impulsando más del número recomendado de servos por el fabricante para su control BEC/Speed.

Si en algún momento el voltaje cae por debajo del umbral de funcionamiento del receptor, puede ocurrir una interrupción en el enlace seguida de una luz parpadeante en el receptor. Una forma más precisa de probar una configuración cuestionable es medir el voltaje según las instrucciones.

Nota: Si la energía del receptor se enciende y apaga sin apagar y encender el transmisor, también se producirá una luz parpadeante. En este caso, esto no indica un problema.
Apague y encienda la alimentación del Tx, y luego el Rx, para restablecer la luz.

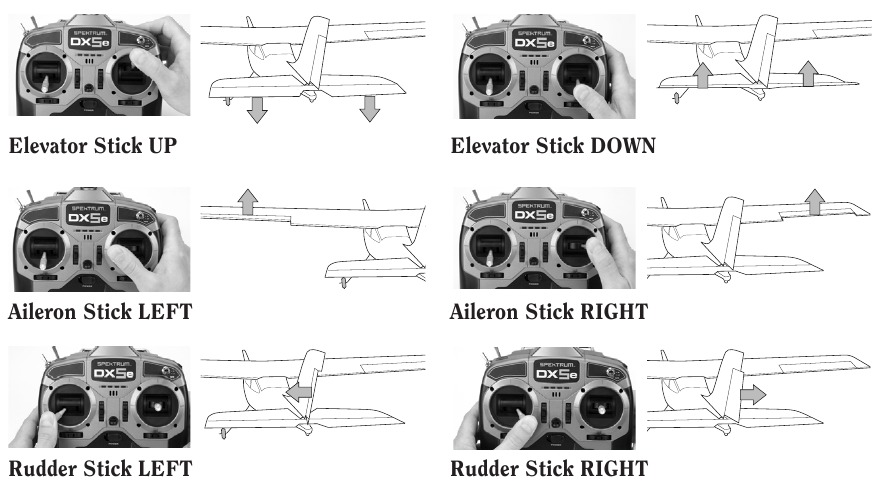

Verificación de la superficie de control

Encienda el transmisor seguido del receptor y verifique que la dirección de cada canal sea correcta. Use los interruptores de inversión de servo en la parte frontal del transmisor para cambiar la dirección si es necesario.

Volver a enlazar el sistema

Después de configurar su modelo, es importante volver a enlazar el sistema para que se almacene la verdadera posición de aceleración baja. Si se pierde la señal, el servo del acelerador se moverá a una posición segura de aceleración baja.

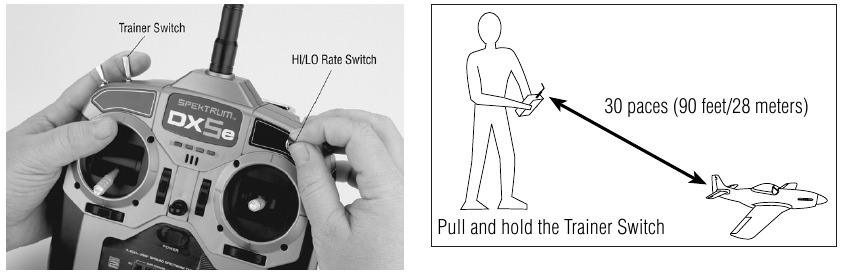

Verificación de rango

Cómo verificar el rango

1. Con el modelo apoyado en el suelo, párese a 30 pasos (aproximadamente 90 pies/28 metros) del modelo.
2. Mire hacia el modelo con el transmisor en su posición normal de vuelo y tire y mantenga presionado el "Trainer Switch" (Interruptor de entrenamiento) mientras alterna el "HI/LO Rate Switch" (Interruptor de velocidad ALTA/BAJA) cuatro veces. Los LED parpadearán y la alarma sonará indicando que el sistema está en modo de verificación de rango.
3. Debe tener el control total del modelo con el "Trainer Switch" (Interruptor de entrenamiento) activado a 30 pasos (90 pies/28 metros).
4. Si existen problemas de control, llame al equipo de soporte de Horizon al 1-877-504-0233 o visite horizonhobby.com para encontrar un distribuidor local de Spektrum en su país de servicio.
