TP-Link TR-932D, TR-962D - Manual del convertidor Fast Ethernet de 10/100Mbps

Introducción

Los productos de la serie TR-9XX son convertidores Fast Ethernet de 10/100Mbps. El convertidor actúa como intermediario entre un segmento 10/100Base-TX y un segmento 100Base-FX. Está diseñado principalmente para grupos de trabajo grandes y de mayor velocidad/ancho de banda que requieren la expansión de la red Fast Ethernet.

Características

• Cumple con el estándar 802.3u 10/100Base-TX y 100Base-FX.
• Proporciona un conector de fibra SC y un conector UTP.
• Detección automática del modo de transferencia half/full duplex para el puerto TX.
• Autonegociación de la tasa de 10/100Mbps y Auto-Crossover para el puerto TX.
• Proporciona configuración de conmutación del modo de transferencia half/full duplex para el puerto FX.
• Extiende la distancia de la fibra hasta 2 km para fibra multimodo y
• 20-60 km para fibra monomodo.
• Los indicadores LED fáciles de ver proporcionan el estado para monitorear la actividad de la red fácilmente.
• Fuente de alimentación externa.

Cable de red soportado

Los conectores y cables de red soportados por el convertidor se enumeran a continuación:

UTP: Cat 5 de par trenzado

Fibra SC: 1300nm 62.5/125,50/125um Fibra monomodo/multimodo

Contenido del paquete

Antes de comenzar a utilizar los productos, asegúrese de que lo que tiene es lo que ordenó.

El convertidor incluye:

• Un convertidor
• Un adaptador de CA
• Esta guía del usuario

Indicación de apariencia

Indicadores LED

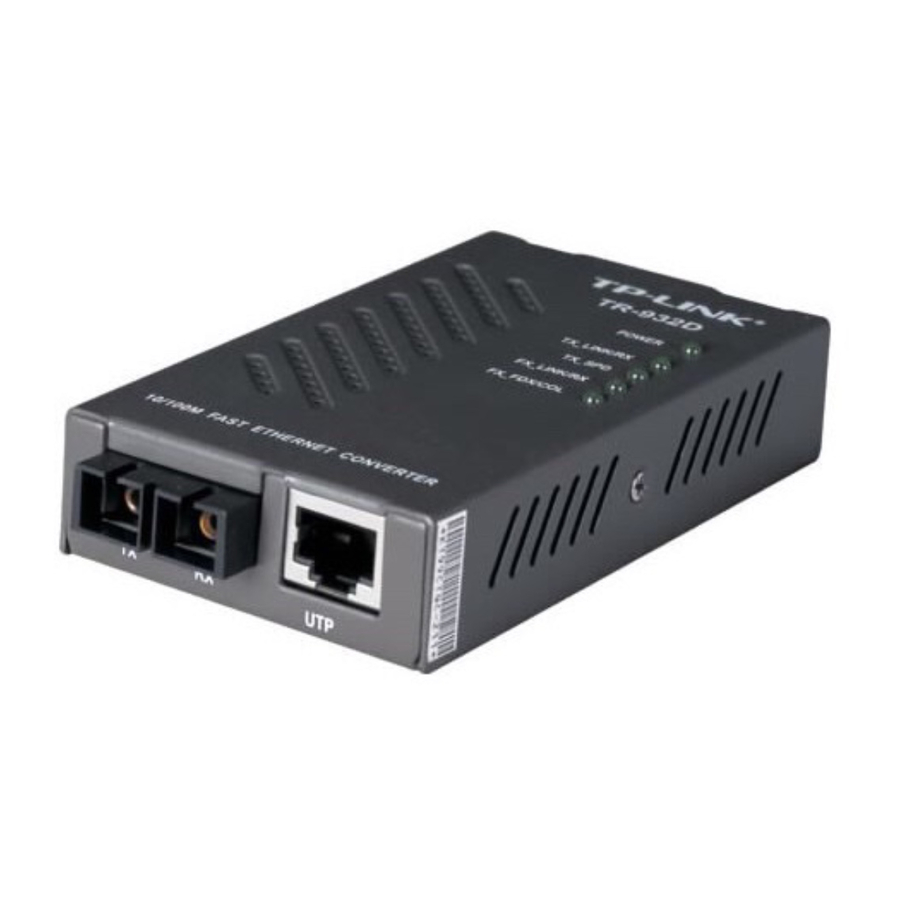

Este convertidor tiene indicadores LED que pueden proporcionar un informe en tiempo real. Cuando echa un vistazo a estos indicadores, sabrá lo que está sucediendo en su red.

• Power(verde) Se enciende cuando el adaptador está correctamente enchufado.
• TX_SPD(verde) Se enciende cuando los puertos UTP están conectados al dispositivo 100Base-Tx.
• TX_LINK/ACT(verde) El verde fijo indica que existe un enlace válido. El verde parpadeante indica que el convertidor está recibiendo datos o transmitiendo datos desde el conector RJ45.
• FX_LINK/ACT(verde) El verde fijo indica que existe un enlace válido. El verde parpadeante indica que el convertidor está recibiendo datos o transmitiendo datos desde el conector de fibra óptica.
• FX_FDX/COL(verde) El verde fijo indica que el conector de fibra óptica está funcionando en modo full-duplex. La luz está apagada, lo que significa que el conector de fibra óptica está funcionando en modo half-duplex. El verde parpadeante indica colisión.

Interruptor FDX/HDX

• FDX: El puerto UTP funciona en modo full-duplex;
• HDX: El puerto UTP funciona en modo half-duplex;

Aviso: Debe reiniciar el convertidor cuando realice la configuración.

Guía de instalación

Configuración

Para lograr el objetivo de expandir eficazmente una red Fast Ethernet, puede utilizar el convertidor, por ejemplo:

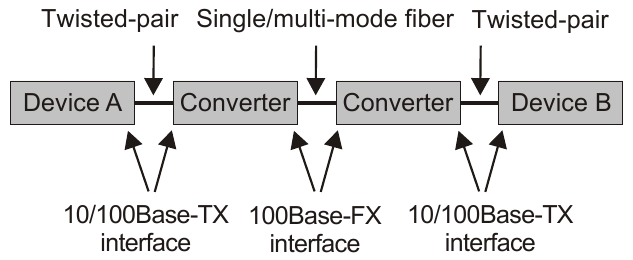

1. Coloque dos convertidores uno frente al otro entre los siguientes dispositivos finales.

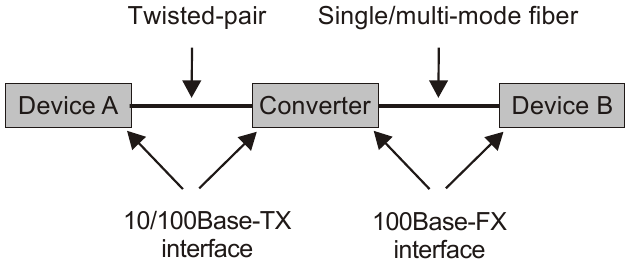

2. Otra aplicación eficaz es colocar un convertidor directamente entre una red 10/100Base-TX y un dispositivo de fibra óptica (FX).


Procedimiento de instalación

1. Conexión del convertidor al dispositivo 10/100Base-TX (hub o switch)

• Asegúrese de que la longitud del cable de par trenzado (Categoría-5) entre el dispositivo 10/100Base-TX y el convertidor no sea superior a 100 metros.
• Conecte un extremo del cable de par trenzado al conector RJ45 del convertidor y el otro extremo del cable al conector RJ45 del dispositivo 10/100Base-TX.

2. Conexión del convertidor al convertidor o al dispositivo 100Base-FX

• Conecte un extremo (SC) de un cable de fibra al conector SC del convertidor y el otro extremo del cable al conector SC del otro convertidor o dispositivo 100Base-FX.

3. Encienda la alimentación

Especificaciones

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar TP-Link TR-932D, TR-962D - Manual del convertidor Fast Ethernet de 10/100Mbps

Idiomas disponibles
