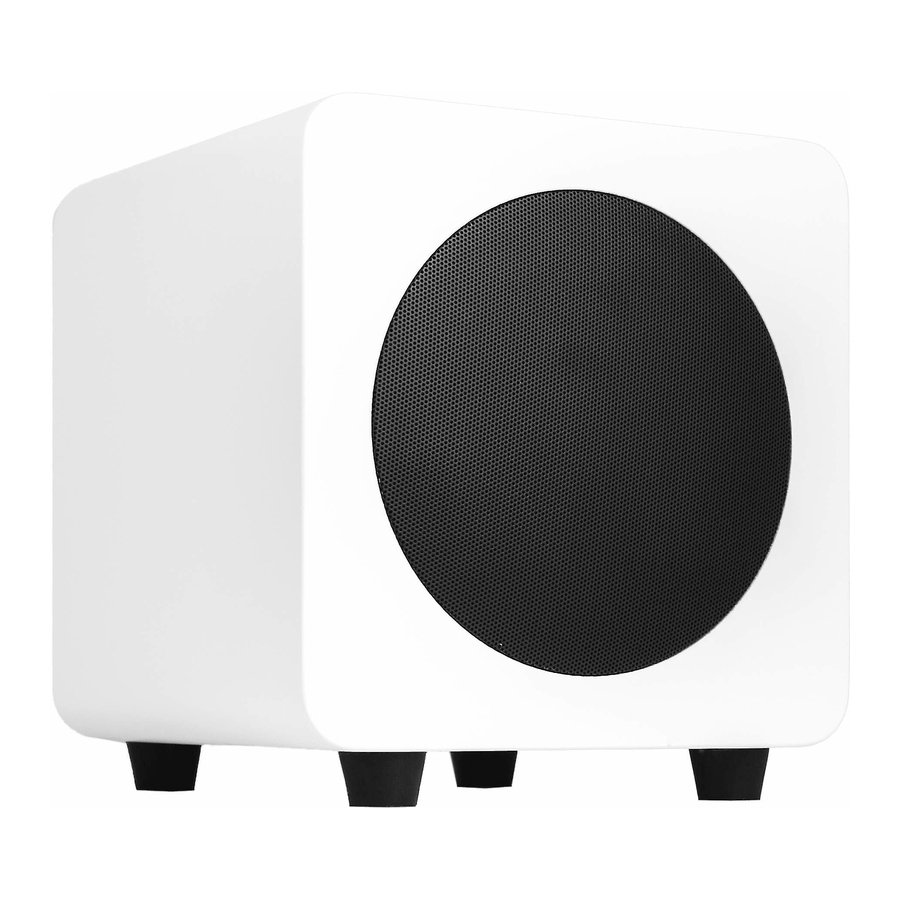

Kanto sub6 - Manual del Subwoofer

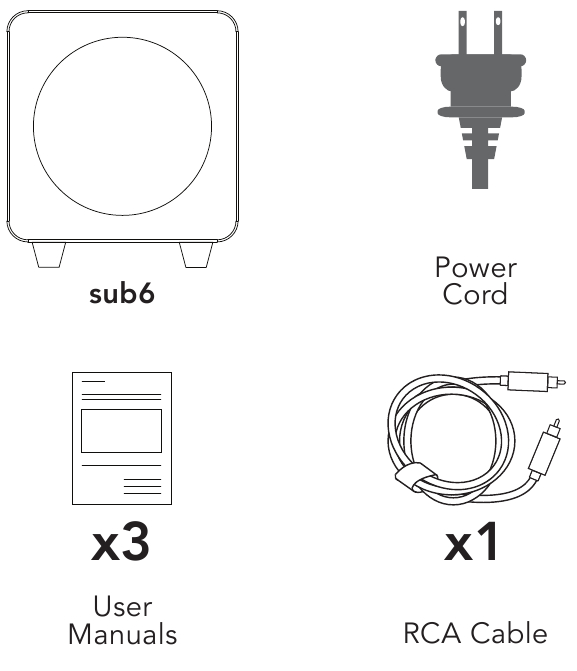

¿Qué hay en la caja?
Paneles Frontal y Trasero
PANEL FRONTAL
- Cono de Papel de 6"

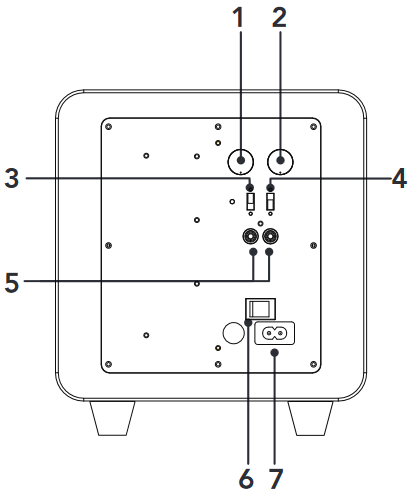

PANEL TRASERO
- Perilla de Volumen (Volume Knob)
- Control de Frecuencia del Filtro de Paso Bajo (Low-Pass Filter Frequency Control)
- Alimentación en Espera (Standby Power)
- Interruptor de Fase (Phase Switch)
- Entrada de Nivel de Línea (Line Level Input)
- Interruptor ON / OFF (Encendido / Apagado)
- Conexión de Entrada de CA (AC Input Connection) (100 V - 240 V)

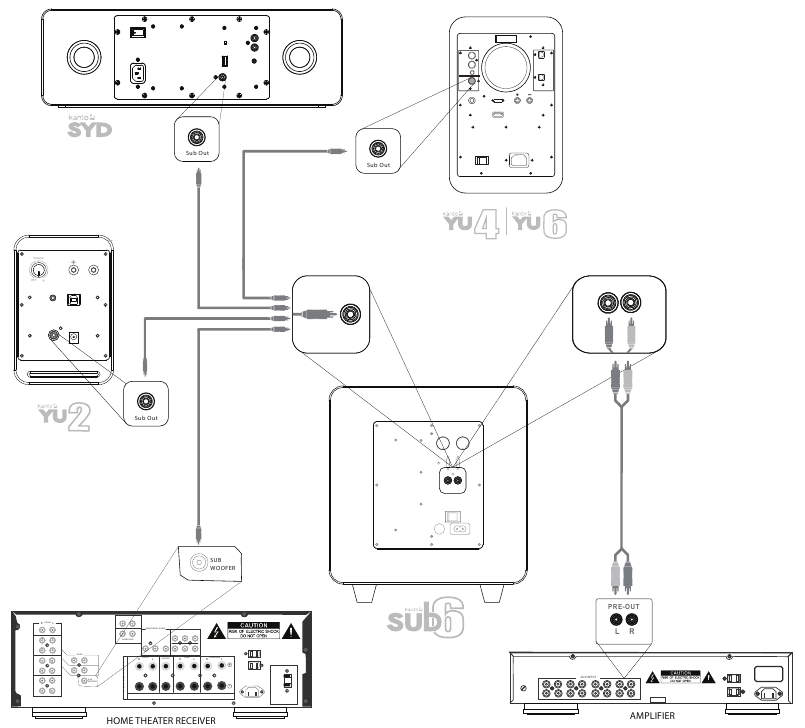

Configuración y Conexión de su Subwoofer
Asegúrese de que el interruptor ON/OFF (Encendido/Apagado) esté en la posición OFF (Apagado) antes de conectar cualquier componente.
En cierto grado, la colocación del subwoofer es menos crítica porque solo produce sonidos de baja frecuencia no direccionales. Sin embargo, se obtienen mejores resultados si el subwoofer se coloca entre los altavoces izquierdo y derecho o cerca del altavoz del canal izquierdo o del canal derecho.
Al igual que con todos los altavoces, mover el sub6 muy cerca de los límites de la habitación realzará las frecuencias de graves, pero tenderá a enturbiar el sonido. Las características de la habitación y la colocación tienen un profundo efecto en el rendimiento del subwoofer, por lo que el tiempo y el esfuerzo dedicados a lograr la posición de funcionamiento óptima serán recompensados.
En una aplicación típica de rango completo que utiliza un subwoofer como el sub6 a través de una conexión de un solo cable, puede conectarse a la entrada de nivel de línea izquierda o derecha. Conecte su componente estéreo, como altavoces autoamplificados con salida de subwoofer (por ejemplo, YU2, YU4, YU6), amplificadores de potencia o integrados con salida de preamplificador, o receptores de cine en casa multicanal con salida de subwoofer. Si sus componentes están equipados con salidas de subwoofer L/R o salidas de preamplificador L/R, recomendamos conectar el componente al sub6 utilizando ambos canales de entrada de nivel de línea izquierdo y derecho.
El control de filtro de paso bajo se utiliza para establecer el límite superior de las frecuencias que sub6 reproducirá, normalmente dentro del rango de 40 Hz-120 Hz. Consulte la información del fabricante para conocer la frecuencia de corte de sus altavoces principales.
El interruptor de fase normalmente se ajusta a 0°. Si el sub6 está colocado significativamente más lejos de los altavoces principales o si el subwoofer se utiliza en una configuración estéreo donde el amplificador que alimenta los altavoces principales invierte la señal de fase, el ajuste de 180° puede ser deseable. Escuche con el interruptor en ambas posiciones y seleccione el ajuste que proporcione el sonido más completo. En caso de duda, o si hay poca diferencia, deje el interruptor ajustado a 0°.
Siga las instrucciones de la página siguiente para conectar sus componentes al sub6. Los ejemplos no pretenden ser exhaustivos, solo ejemplos.
ATENCIÓN
"When connecting audio cables the ON/OFF Switch must be turned OFF." (Al conectar cables de audio, el interruptor ON/OFF (Encendido/Apagado) debe estar en la posición OFF (Apagado)). After connecting all cables, the unit can be turned ON. (Después de conectar todos los cables, la unidad se puede encender).
Guía de Solución de Problemas de Audio
Preguntas frecuentes sobre el subwoofer sub6 de Kanto.
- Ninguna de las luces en la parte posterior del subwoofer está iluminada.
- Asegúrese de que el cable de alimentación esté conectado al subwoofer y a la toma de corriente.
- Asegúrese de que la toma de corriente esté proporcionando energía.
- Verifique que el interruptor de encendido en la parte posterior del subwoofer esté en la posición "On" (Encendido).
- Compruebe el fusible en el panel posterior del subwoofer para asegurarse de que esté intacto.
- La luz verde en la parte posterior del subwoofer está iluminada pero no se reproduce audio.
- Asegúrese de que la fuente de audio esté reproduciendo audio.
- Compruebe que el cable de audio conectado a la fuente esté firmemente conectado. Pruebe con otro cable de audio si está disponible.
- Verifique que el volumen del subwoofer no esté en su nivel mínimo.
- Está experimentando una calidad de audio deficiente.
- Establezca la fuente del volumen a un nivel más alto y reduzca el volumen del subwoofer. El bajo volumen de la fuente puede afectar negativamente el rango dinámico.
- Pruebe con una canción o fuente diferente para aislar el problema.
- Ajuste el crossover para que coincida con el resto del sistema.
- Los altavoces entran en modo de espera mientras escuchan audio.
- Establezca el volumen de la fuente a su nivel más alto. El bajo volumen de la fuente puede activar inadvertidamente el modo de espera.
- No sale audio de un subwoofer conectado.
- Compruebe que el cable RCA conectado hacia y desde el subwoofer esté firmemente asentado. Pruebe con un cable o fuente diferente para aislar el problema.
- Asegúrese de que el subwoofer esté conectado a una toma de corriente y esté configurado en "On" (Encendido) o "Auto" (Automático).
- Aumente el volumen del subwoofer.
- Está experimentando zumbidos, siseos o distorsión.
- Asegúrese de que está utilizando un cable de subwoofer RCA a RCA
- Verifique si el ruido proviene de la fuente quitando la fuente del subwoofer.
- Asegúrese de que no sea un problema de energía probando una toma de corriente que esté en un circuito diferente.
- Compruebe que el cable de audio conectado hacia y desde la fuente esté firmemente asentado. Pruebe con un cable o fuente diferente para aislar el problema.
Especificaciones
sub6 SUBWOOFER
| Woofer | Cono de Papel de 6" |
| Impedancia Nominal (Nominal Impedance) | 4 Ohm |
| Sensibilidad 2.83V (/1W/1m) (Sensitivity 2.83V (/1W/1m)) | 86 dB |
| Tipo de Amplificador (Amplifier Type) | Clase D (Class D) |
| Potencia de Salida (Power Output) | 100 Watts |
| Sensibilidad de Entrada (Input Sensitivity) | 100 mV |
| Distorsión Armónica Total (Total Harmonic Distortion) | < 0.3% |
| Respuesta de Frecuencia (Frequency Response) | 35 Hz - 165 Hz |
| Filtro de Paso Bajo (Low-Pass Filter) | 40 Hz - 120 Hz |
| Interruptor de Fase (Phase Switch) | 0º y 180º |
| Entradas (Inputs) | 1 x RCA L/R Nivel de Línea (Line Level) |
| Voltaje / Frecuencia de Entrada (Input Voltage / Frequency) | AC 100 V - 240 V 50/60 Hz (conmutación automática) (auto switching) |
| Consumo de Energía en Espera (Standby Power Consumption) | < 0.5 W |
| Dimensiones (Dimensions) | An 8.7"x Al 8.7" x Pr 8.7" (220 x 220 x 220 mm) |
| Peso Neto (Net Weight) | 11.7 lb (5.3 kg) |
| Peso Bruto (Gross Weight) | 13.9 lb (6.3 kg) |
AVISO: "This appliance is labeled in accordance with European Directive 2002/96/ EC concerning waste electrical and electronic equipment (WEEE). This label indicates that this product should not be disposed of with household waste. It should be deposited at an appropriate facility to enable recovery and recycling." (Este aparato está etiquetado de acuerdo con la Directiva Europea 2002/96/CE relativa a los residuos de aparatos eléctricos y electrónicos (RAEE). Esta etiqueta indica que este producto no debe desecharse con la basura doméstica. Debe depositarse en una instalación adecuada para permitir la recuperación y el reciclaje.)
www.kantoaudio.com
N.A: 1-888-848-2643
U.K: +44 800086999
