Rolls DB25 - MATCHBOX Direct Box Manual
INTRODUCCIÓN
Gracias por adquirir la DB 25 MATCHBOX, una caja directa pasiva diseñada para tomar señales de alta impedancia y convertirlas en baja impedancia. La unidad cuenta con un interruptor atenuador para atenuar la señal de entrada en 20 o 40 dB, y un interruptor "Ground Lift" (de elevación de tierra) que puede reducir el zumbido no deseado causado por "bucles de tierra" ("ground loops").

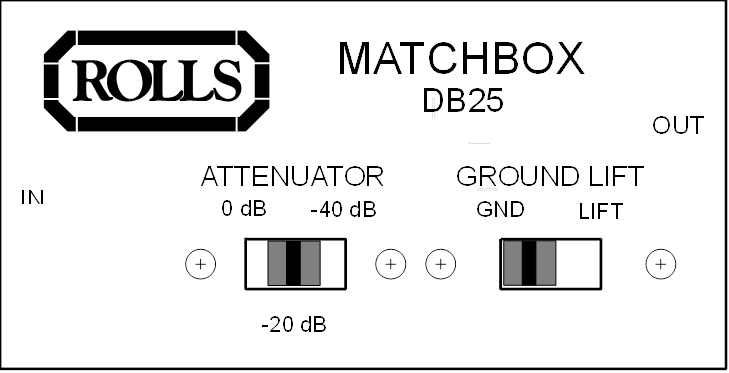

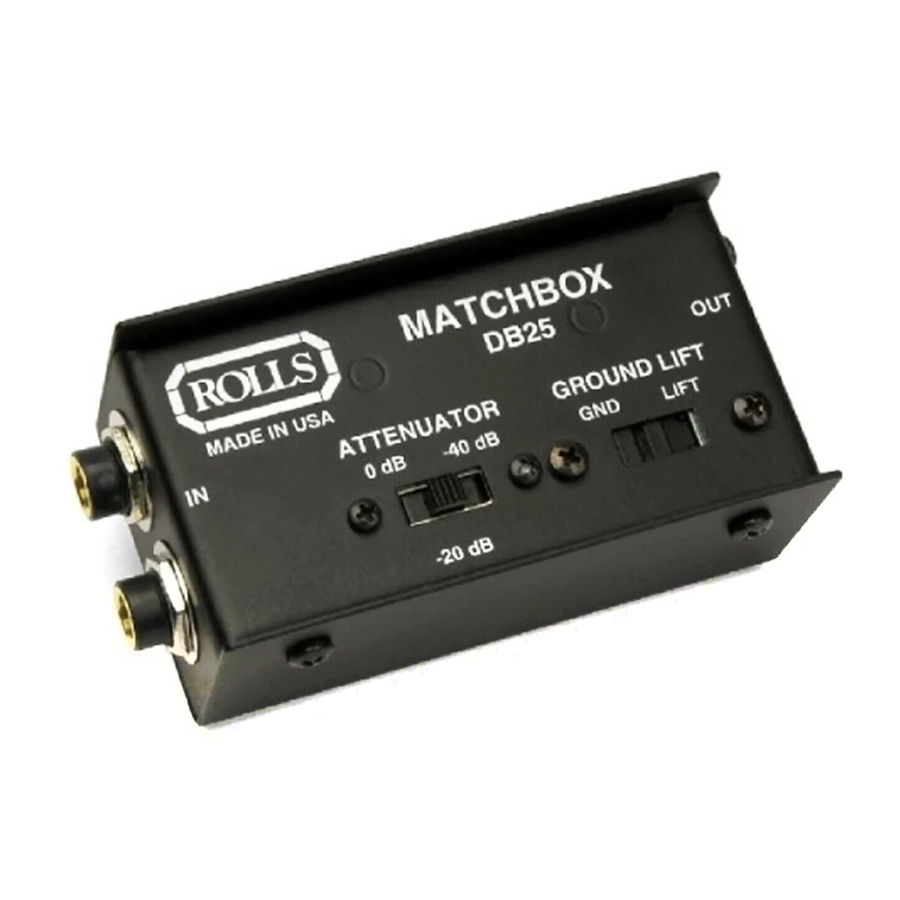

DESCRIPCIÓN
"Input Jacks" (Jacks de entrada): Jacks no balanceados de 1/4" para recibir señales de nivel de línea o instrumento.
"Attenuator switch" (Interruptor atenuador): Reduce la señal de entrada en la cantidad indicada.
"Ground Lift Switch" (Interruptor de elevación de tierra): En la posición "Lift" (Elevar), la conexión a tierra del jack XLR se desconecta del chasis.
"Output Jack" (Jack de salida): Jack XLR balanceado para la conexión a una mesa de mezclas u otro dispositivo de entrada balanceada.

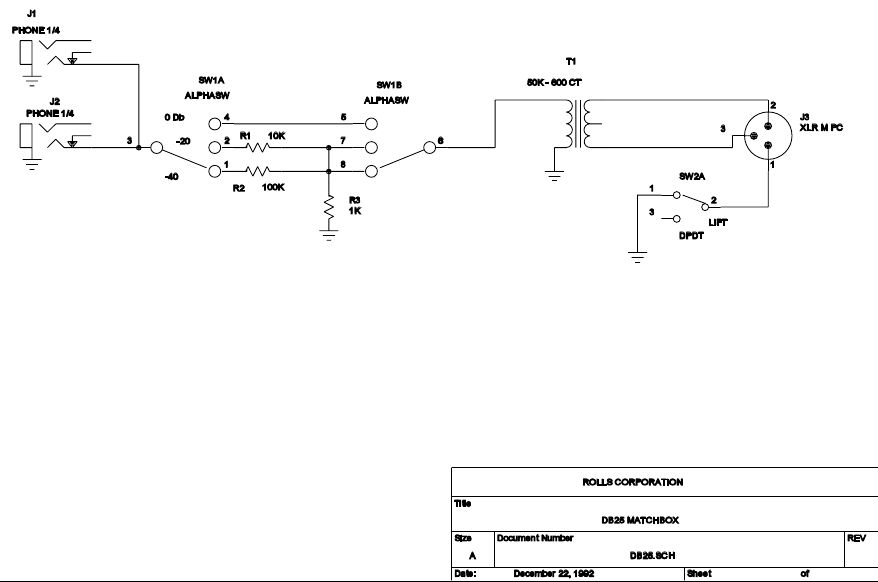

ESPECIFICACIONES
| "Frequency Response" (Respuesta de frecuencia): | 50 - 15kHz +/- 3 dB | |||
| "Output Impedance" (Impedancia de salida): | 600 Ω | |||
| "Input Impedance" (Impedancia de entrada): | 50K Ω | |||
| "Max Output Level" (Nivel máximo de salida): | +4 dBm | |||

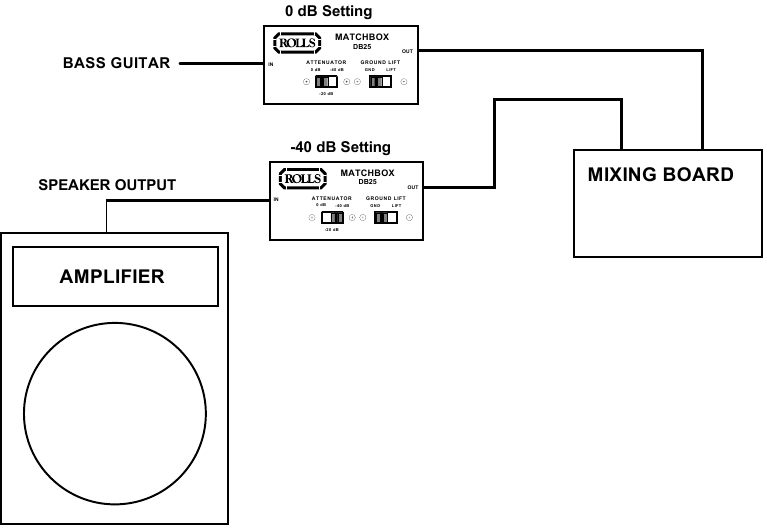

EJEMPLOS DE APLICACIONES
