Rollei Solar Panel 100 / 200 Manual

Antes del primer uso

Lea atentamente las instrucciones de uso y las instrucciones de seguridad antes de utilizar el aparato por primera vez.
Conserve las instrucciones de uso junto con el aparato para su uso posterior. Si otras personas utilizan este aparato, facilíteles este manual. Si vende el aparato, este manual forma parte del mismo y debe entregarse con él.

Uso previsto

• Este producto solo está предназначен para cargar estaciones de energía adecuadas y está diseñado solo para uso privado.
• Utilice el producto solo en condiciones climáticas secas.
• Utilice el panel solar solo como se describe en este manual del usuario. Cualquier otro uso se considera inadecuado y puede provocar daños materiales.
• El fabricante o el distribuidor no aceptan ninguna responsabilidad por los daños causados por un uso inadecuado o incorrecto.

Explicación de los símbolos

Los siguientes símbolos se utilizan en este manual, en el cuadricóptero o en el embalaje.

Los productos marcados con este símbolo cumplen con todas las regulaciones comunitarias relevantes del Espacio Económico Europeo.

Instrucciones de seguridad

• No doble el panel solar plegable.
• No coloque el panel solar plegable en áreas sombreadas. Evite la sombra de árboles, edificios y otros obstáculos.
• No sumerja el panel solar en agua u otros líquidos.
• No limpie el panel solar con agua, sino que límpielo suavemente con un paño húmedo.
• No utilice ni guarde el panel solar cerca de llamas abiertas o materiales combustibles.
• No coloque el panel solar en un fuego ni lo exponga al calor directo.
• No raye la superficie del panel solar con objetos afilados.
• Evite que sustancias corrosivas dañen el panel solar.
• No pise el panel solar ni coloque objetos pesados sobre él.
• No desmonte el panel solar.
• El panel solar debe estar correctamente conectado a la unidad.
• No cortocircuite los terminales positivo y negativo.
• No provoque un cortocircuito al conectar los polos positivo y negativo.
• Asegúrese de que no haya espacio entre el enchufe y el conector aislado. Si hay un espacio, se producirán chispas o descargas eléctricas.
• Verifique el estado de conexión de cada componente, incluidos los cables, alambres y enchufes.

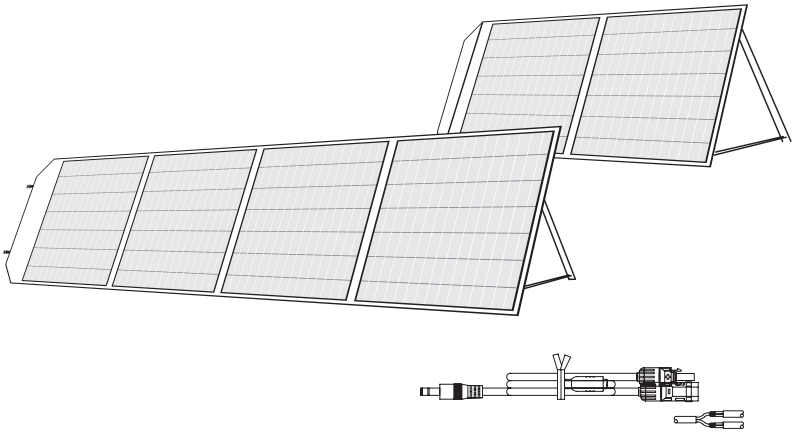

¿Qué hay en la caja?

• Solar Panel 100 o Solar Panel 200 con cable MC4 integrado (3 m)
• Cable de 1,5 m MC4 / DC

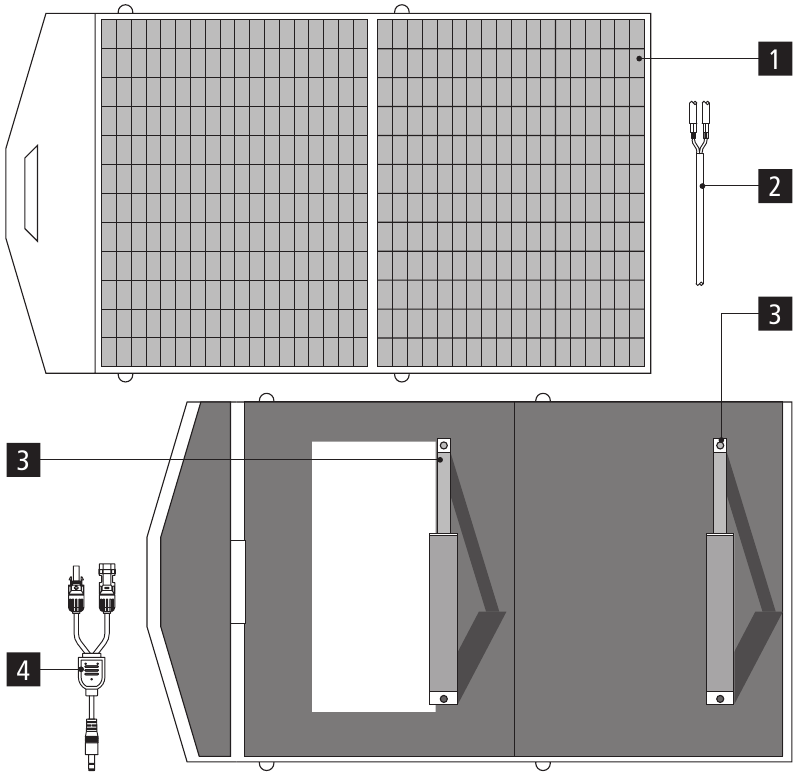

Componentes

1. Panel Solar
2. Cable MC4
3. Soporte
4. Cable MC4 a DC

Conexión

• ¡Atención! Asegúrese de conectar el panel primero antes de configurarlo.
• Asegúrese de que la conexión del MC4 y el cable MC4 a DC sea correcta y esté apretada, polo positivo a polo positivo y polo negativo a polo negativo.
• Coloque la estación de energía en un lugar sombreado y fresco durante la carga.

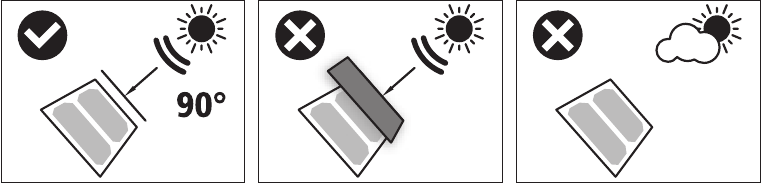

Colocación del dispositivo

• Coloque su panel solar a la luz solar directa.

• Si es posible, coloque el panel en un ángulo de aprox. 40° para utilizar la luz solar de la manera más eficiente posible.

Conexiones de cable

• Mantenga las conexiones secas y limpias y verifique que los cables estén firmemente conectados.
• No conecte los cables a conexiones húmedas o sucias.
• Verifique el ajuste y las conexiones de bloqueo de los cables cada 6 meses.

Uso paralelo

• Con un conector MC4-Y, es posible utilizar varios paneles al mismo tiempo.

  Para obtener la mayor eficiencia posible en el rendimiento energético, se recomienda acoplar solo paneles con los mismos requisitos técnicos.
• Puede conectar diferentes paneles en serie o en paralelo.
• Con una conexión en serie, los voltajes de las unidades se suman y los amperios permanecen iguales.

• Con una conexión en paralelo, los amperios se suman y los voltios permanecen iguales.


Datos técnicos

El diseño y las especificaciones están sujetos a cambios sin previo aviso.
