Nice KS100 - Manual del Selector de Llave

Advertencias

• La instalación, las pruebas y la configuración de los dispositivos de automatización para puertas y portones deben ser realizadas por personal cualificado y experimentado, que también debe determinar el tipo de pruebas necesarias en función de los riesgos que entrañan, y garantizar el cumplimiento de las leyes, normas y reglamentos vigentes.
• Nice declina toda responsabilidad por los daños que resulten de un uso indebido del producto; el único uso autorizado por el fabricante es el que se describe en este manual.
• Los materiales de embalaje deben eliminarse de conformidad con las normas locales vigentes.
• El selector de llave KS100 no debe sumergirse en agua ni en ninguna otra sustancia líquida. Si penetran sustancias líquidas en el interior del dispositivo, desconecte inmediatamente la fuente de alimentación y llame al servicio de atención al cliente de Nice; el uso del componente en estas condiciones podría ser peligroso.
•
  No coloque el selector cerca de fuentes de calor ni lo exponga a llamas abiertas; esto podría dañar el dispositivo y provocar fallos de funcionamiento, riesgo de incendio u otros peligros.

Descripción y uso previsto

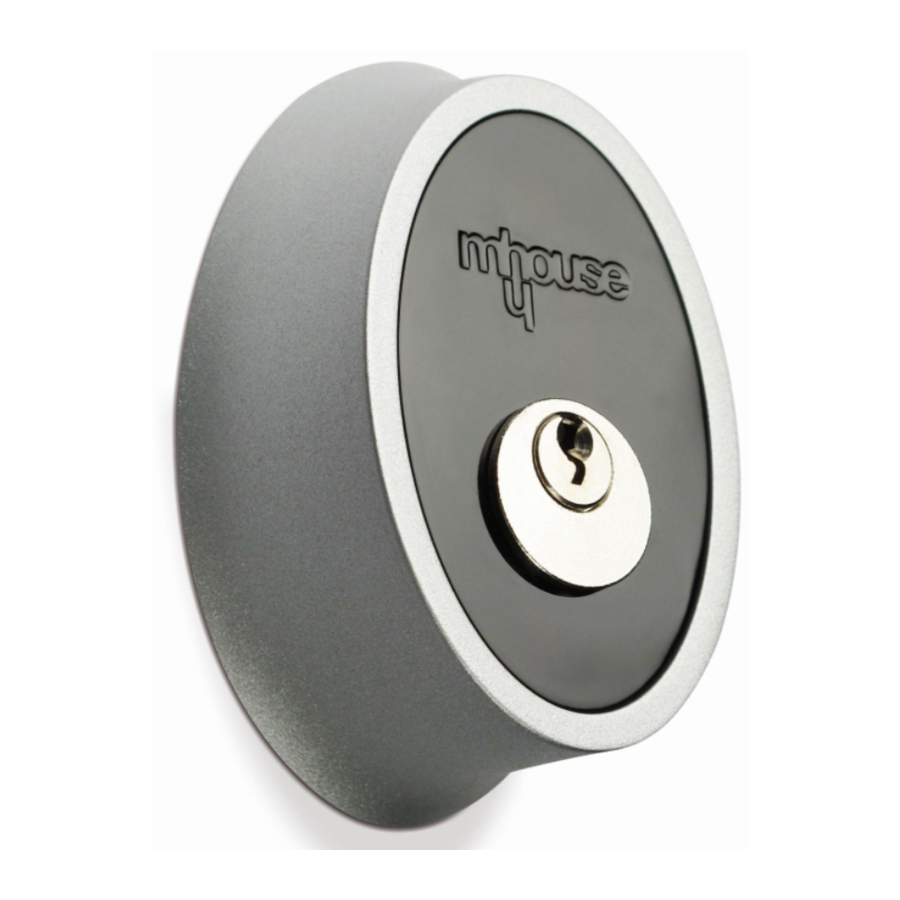

El selector de llave KS100 de dos posiciones permite controlar el portón sin necesidad de utilizar el radiotransmisor. Está equipado con luz interna para su uso en la oscuridad.
Hay dos comandos, que dependen de la dirección en la que se gire la llave: "OPEN" (ABRIR) y "STOP" (PARAR); a continuación, la llave, que está accionada por resorte, vuelve a la posición central. El selector de llave KS100 de dos posiciones sólo puede utilizarse en combinación con las unidades de control Mhouse.

Instalación

desconecte la alimentación del sistema antes de realizar cualquier operación de instalación; si el sistema está equipado con una batería tampón PR1, ésta debe desconectarse.

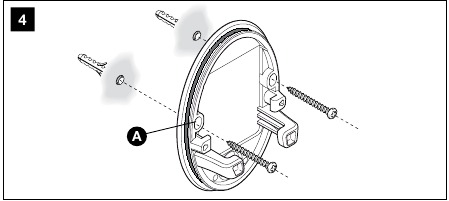

Aviso: Tenga cuidado de no dañar la junta tórica que aparece en la figura 4 [A].

Observe las siguientes indicaciones al elegir la posición del selector:

• Asegúrese de que la superficie de montaje es suficientemente compacta para poder montar el dispositivo con los tornillos y tacos suministrados; si es necesario, puede utilizar otros sistemas de fijación adecuados.
• Debe preverse un conducto para los cables en el punto de instalación previsto.

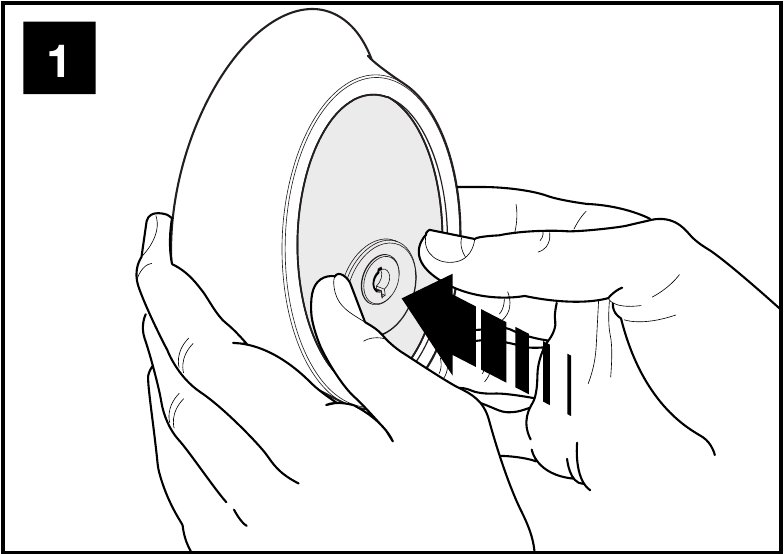

1. Retire el frontal de cristal (Fig.1).

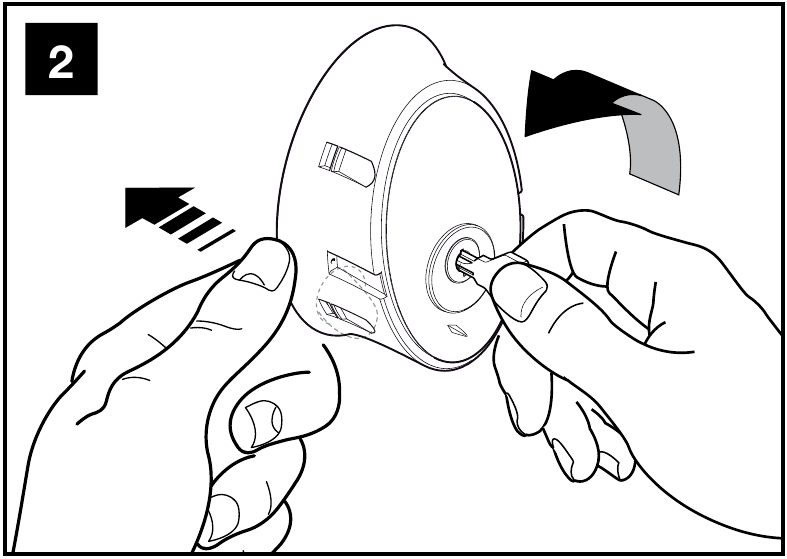

2. Para separar la parte inferior de la carcasa, gire la llave y tire con un dedo introducido en el orificio de la parte posterior para el paso de los cables (Fig.2).

3. Marque los puntos de perforación utilizando la parte inferior como referencia. Taladre los agujeros en la pared con un taladro percutor equipado con una broca de 5 mm e introduzca los tacos de 5 mm suministrados.

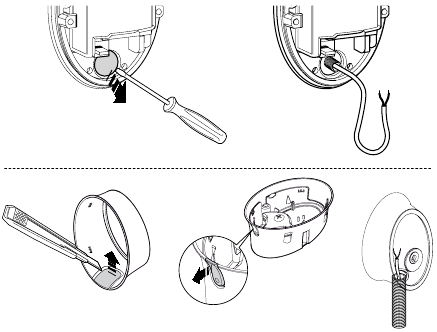

4. Pase los cables eléctricos por los orificios previstos (rompa los necesarios).

5. Fije la parte inferior con los tornillos correspondientes y asegúrese de que el orificio de la parte inferior coincide con la salida de los cables. También se suministran dos tornillos autorroscantes para la fijación en una superficie de diferente densidad.

6. Conecte los cables eléctricos a los terminales OPEN (ABRIR) y STOP (PARAR) adecuados, como se muestra a continuación. No es necesario observar ninguna polaridad. Para facilitar las operaciones anteriores, puede retirar los terminales, realizar las conexiones y, a continuación, volver a insertar los terminales.

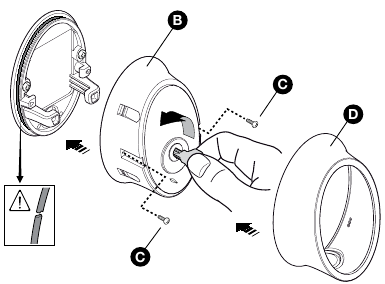

7. Para insertar la carcasa [B] en la parte inferior, debe girar la llave. Después de haberla insertado, vuelva a girar la llave a la posición central. Fije la carcasa [B] con los dos tornillos [C]. Por último, introduzca el marco [D], presionándolo suavemente para cerrarlo.

8. El selector KS100 está diseñado para conectarse directamente a los terminales OPEN (ABRIR) y STOP (PARAR) correspondientes de la unidad de control; también en este caso no es necesario observar ninguna polaridad.


Reconocimiento del dispositivo

Si el selector KS100 se utiliza para sustituir a uno preexistente, o se ha conectado "en paralelo" a uno existente, no es necesario realizar ningún procedimiento de reconocimiento. Para más información, consulte el capítulo titulado "Adición o retirada de dispositivos" del manual de instrucciones de la unidad de control. Sin embargo, si añade o retira dispositivos conectados a la entrada STOP (PARAR), debe realizarse el procedimiento de reconocimiento. En este caso, proceda de la siguiente manera:

1. Alimente la unidad de control y compruebe si el LED "STOP" [E] que se muestra en la Fig.8 está encendido; en este caso, el procedimiento de reconocimiento no es necesario.
2. En la unidad de control, pulse el botón P2 [F] que se muestra en la Fig.8 durante al menos tres segundos y, a continuación, suelte el botón.
3. Espere unos segundos hasta que la unidad de control haya completado el procedimiento de reconocimiento del dispositivo.
4. Una vez finalizado el procedimiento de reconocimiento, el LED P2 [G] de la Fig.8 se apagará. Si el LED parpadea, significa que algo va mal.


Comprobación del funcionamiento del dispositivo

Con la unidad de control alimentada, asegúrese de que la luz nocturna está encendida. Compruebe que se da la orden OPEN (ABRIR) cuando la llave se gira en el sentido de las agujas del reloj, y que se da la orden STOP (PARAR) cuando la llave se gira en sentido contrario a las agujas del reloj. La entrada OPEN (ABRIR) puede tener diferentes funciones dependiendo de cómo esté programada en la unidad de control; consulte el capítulo "Ajustes avanzados" del manual de instrucciones de la unidad de control.

Pruebas

después de añadir o sustituir cualquier dispositivo conectado a la entrada "STOP" (PARAR), en el caso de que también haya dispositivos de seguridad conectados a esta entrada, debe volver a probar todo el sistema de automatización siguiendo las instrucciones que se encuentran en los manuales de instalación correspondientes en el capítulo "Pruebas y puesta en marcha".

Características técnicas

KS100 es producido por Nice S.p.a. (TV) I. Nice S.p.a., con el fin de mejorar sus productos, se reserva el derecho de modificar sus características técnicas en cualquier momento sin previo aviso. En cualquier caso, el fabricante garantiza su funcionalidad e idoneidad para los fines previstos.
Nota: todas las características técnicas se refieren a una temperatura de 20°C.

• Tipo: Interruptor doble de llave adecuado para el control de puertas y portones automáticos. Iluminado para el funcionamiento nocturno
• Tecnología adoptada: Activación protegida por una cerradura, la inserción y el giro de la llave en el sentido de las agujas del reloj provoca el cierre de un contacto, el giro de la llave en sentido contrario a las agujas del reloj provoca el cierre del segundo contacto; accionado por resorte para el retorno de la llave a la posición central
• A prueba de manipulaciones: El selector sólo puede abrirse introduciendo la llave y girándola en cualquier dirección
• Cerradura de seguridad: Llave con 450 números de llave diferentes
• Alimentación/contactos: El dispositivo sólo puede conectarse a los terminales "OPEN" (ABRIR) y "STOP" (PARAR) de las unidades de control para la automatización de portones producidas por Mhouse, a las que envía las señales de control y por las que se alimenta para la iluminación nocturna
• Longitud máxima del cable: Hasta 20 m (observe las advertencias de las unidades de control sobre el calibre mínimo y el tipo de cables)
• Temperatura ambiente de funcionamiento: -20 ÷ 50°C
• Uso en atmósfera ácida, salina o potencialmente explosiva: No
• Montaje: Vertical, mural
• Clase de protección: IP44
• Dimensiones / peso: 89 x 65 h 37mm / 120 g
