AnyTone BT01 - Manual del Micrófono Bluetooth

Introducción

Gracias por adquirir el micrófono Bluetooth Anytone BT01. Este producto utiliza un módulo Bluetooth maestro-esclavo dedicado para realizar ajustes inalámbricos de conversación y operación inalámbrica para todas las funciones de la radio móvil AT-D578UV DMR con módulo Bluetooth incorporado. Combinado con la función de reducción de ruido, puede reducir eficazmente el ruido de fondo y el ruido ambiental para lograr un intercomunicador de alta definición.

Precauciones

Por favor, lea atentamente las siguientes normas antes de usar este producto.
Las siguientes normas le ayudarán a comprender y cumplir sus obligaciones en los términos de la garantía.

1. Sin permiso, por favor, no intente desmontar o modificar el micrófono Bluetooth BT01. La manipulación del micrófono Bluetooth por parte de no profesionales puede causar daños.
2. Por favor, no coloque el micrófono Bluetooth en un lugar polvoriento o húmedo.
3. Por favor, respete la tasa de uso del walkie-talkie de 1 minuto para la transmisión y 4 minutos para la recepción. La transmisión a largo plazo o el uso continuo en modo de alta potencia hará que la radio móvil AT-D578UV se caliente.
4. Por favor, cargue el micrófono Bluetooth BT01 antes de usarlo.
5. Después de encender el micrófono Bluetooth BT01, entrará automáticamente en el estado de emparejamiento. Antes de usarlo, por favor, encienda la función Bluetooth de la radio móvil AT-D578UV y emparéjela con el micrófono Bluetooth BT01.

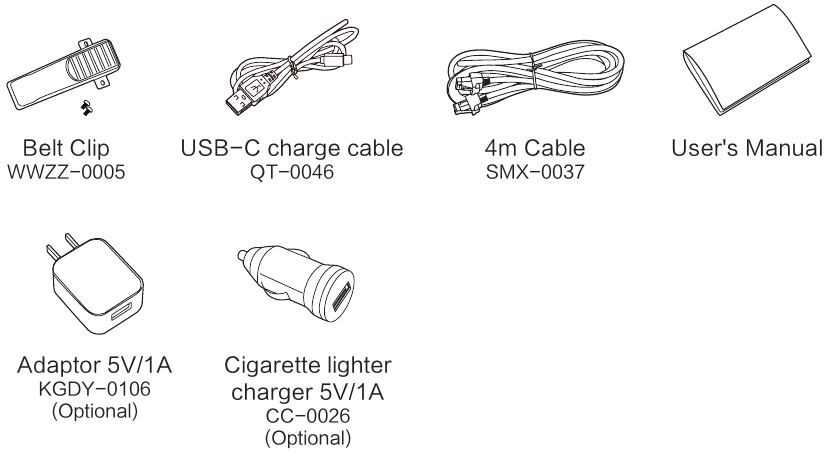

Accesorios

Cargar la batería

Instrucciones de carga

1. Inserte el enchufe USB del cable de carga en el adaptador de corriente.
2. Enchufe el adaptador de corriente en la toma de corriente AC.
3. Inserte el otro extremo del cable de carga en la interfaz de carga/actualización de la radio.
4. El indicador rojo de carga del micrófono Bluetooth BT01 está encendido.
5. Cuando el indicador rojo de carga del micrófono Bluetooth BT01 se apaga, la carga se completa.

» El adaptador USB y el cargador de mechero deben tener un voltaje de 5v y una ≥1A de salida de corriente.

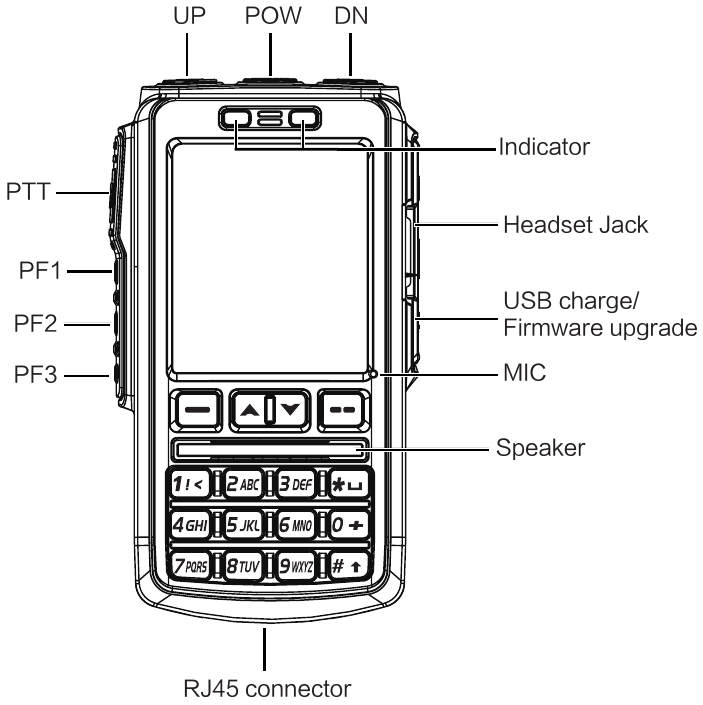

Empezando

Instrucciones del indicador

Operación básica

Encender (Power ON)

Presione el botón superior [POW] en el micrófono, la luz indicadora verde derecha se enciende, luego la pantalla muestra "Select Port" (Seleccionar Puerto), presione o para elegir el modo de conexión:

BT MODE: Conecte el micrófono BT01 a la radio móvil AT-D578UV a través de Bluetooth.

CABLE MODE: Conecte el micrófono BT01 a la radio móvil AT-D578UV a través del cable de 4m.

Haga clic en "confirm" (confirmar) para seleccionar el modo de conexión.

Modo BT (BT MODE) conectar a AT-D578UV

Después de seleccionar "BT MODE" en el micrófono, mostrará BT NAME y "NO DEVICE CONNECTED" (NINGÚN DISPOSITIVO CONECTADO) cuando no haya ninguna radio conectada. En este estado, el emparejamiento BT se hará en AT-D578UV.

1. Entre en el menú de la radio AT-D578UV Bluetooth BT On/Off (BT Encendido/Apagado), configúrelo en ON (Encendido).
2. Cambie al menú de la radio AT-D578UV Bluetooth BT Pairing (Emparejamiento BT), seleccione "Seek BT" (Buscar BT).
3. La radio AT-D578UV muestra "Seeking BT" (Buscando BT), tomará algún tiempo hacer el emparejamiento.
4. La radio AT-D578UV muestra "ALL DATA CHECKING" (COMPROBANDO TODOS LOS DATOS), el contenido de la pantalla de la radio AT-D578UV se asignará al micrófono Bluetooth.
5. La radio AT-D578UV muestra "EXTERNAL BT MODE" (MODO BT EXTERNO) en la pantalla, el emparejamiento está hecho.

El micrófono BT01 puede acceder al menú de la radio y realizar comunicaciones ahora.

» Una vez que se realiza el emparejamiento BT, el micrófono BT se conectará automáticamente a la radio AT-D578UV después de reiniciar.

Modo CABLE (CABLE MODE) conectar a AT-D578UV

Después de seleccionar "CABLE MODE" en el micrófono, mostrará "NO DEVICE CONNECTED" (NINGÚN DISPOSITIVO CONECTADO) cuando no haya ninguna radio conectada.

Use el cable de 4m para conectar el micrófono a la radio, AT-D578UV muestra "ALL DATA CHECKING" (COMPROBANDO TODOS LOS DATOS), el contenido de la pantalla de la radio AT-D578UV se asignará al micrófono Bluetooth.

La radio AT-D578UV muestra "EXTERNAL CABLE MODE" (MODO DE CABLE EXTERNO) en la pantalla, el micrófono BT01 puede acceder al menú de la radio y realizar comunicaciones ahora.

Apagar (Power Off)

Mantenga pulsado el botón superior [POW] en el micrófono para apagar el micrófono. La radio AT-D578UV se apagará automáticamente cuando el micrófono BT esté apagado.

Ajustar el volumen

En estado de espera, presione el botón superior [POW] para cambiar el botón [CH-]/[CH+] para el ajuste de volumen.

Cuando la pantalla muestre "UpDn Key: Vol Set" (Tecla ArribaAbajo: Ajuste de Volumen), presione [CH-] para reducir el volumen, presione [CH+] para aumentar el volumen.

» Si el volumen se ajusta al máximo y todavía considera que no es lo suficientemente alto.
» En el Modo BT (BT MODE), puede entrar en Menu ->Bluetooth->RfBT SPK Gain para ajustar el nivel de ganancia de Bluetooth y aumentar el volumen.
» En el Modo de Cable de Alimentación (POWER CABLE MODE), el ajuste de volumen se realiza mediante el interruptor de volumen en la radio AT-D578UV.

Configurar la frecuencia VFO

En Menu->Setting->Radio Set->Key Func, asigne una función de tecla a [VFO/ MR].

Presione la tecla asignada [VFO/MR] para cambiar la radio al modo de frecuencia VFO, y luego presione la tecla o para cambiar la frecuencia.

Y permite introducir la frecuencia mediante el teclado del micrófono para cambiar la frecuencia rápidamente, por ejemplo, introduzca 4,5,0,1,2,5,0,0 o 4,5,0,1,2,5,# para obtener 450.125MHz.

» Normalmente deberá introducir 8 dígitos para cambiar la frecuencia, en caso de que el final de la frecuencia sea 0, puede presionar la tecla # para confirmar la frecuencia válida en lugar de introducir varios 0.

Seleccionar un canal

Presione la tecla asignada [VFO/MR] para cambiar la radio al modo de canal, y luego presione el botón superior [POW] para cambiar el botón [CH-]/[CH+] para el ajuste del canal.

Y permite introducir el número de canal mediante el teclado del micrófono para acceder al canal rápidamente, por ejemplo, introduzca 0,0,9,9 un total de 4 dígitos cambiará al canal 99. En caso de que el número de canal introducido no esté en la zona actual, el micrófono emitirá un pitido "du" y permanecerá en el canal actual.

Seleccionar una zona

Presione la tecla asignada [VFO/MR] para cambiar la radio al modo de canal primero.

Operación 1: Presione la tecla o para cambiar la zona.
Operación 2: Vaya a Menu Zone (Zona), seleccione una zona de la lista de zonas.
Operación 3: En Menu Setting Radio Set Key Func, asigne una función de tecla a [Zone Select] (Seleccionar Zona). Presione la tecla [Zone Select] (Seleccionar Zona) asignada, e introduzca el número de zona y confirme.

Hacer una llamada

Mantenga pulsado el botón [PTT] para iniciar una llamada en el canal actual, el indicador rojo izquierdo se enciende y la radio está transmitiendo. Suelte el botón [PTT] para detener la transmisión.

Recibir una llamada

Cuando la radio recibe una llamada, el indicador verde derecho se enciende y la radio está recibiendo.

Función de reducción de ruido

Activar la función de reducción de ruido puede reducir eficazmente el ruido de fondo y el ruido ambiental, y hacer que las llamadas entre los usuarios sean más claras.

Vaya a Menu Settings Radio Set Voice Func Noise Reduce(RX) (Reducción de Ruido (RX)), establezca el nivel de reducción de ruido para el uso de recepción, la configuración recomendada es el nivel 3.

Vaya a Menu Settings Radio Set Voice Func Noise Reduce(TX) (Reducción de Ruido (TX)), establezca el nivel de reducción de ruido para el uso de transmisión, la configuración recomendada es el nivel 3.

Operación del menú

La operación del menú en el micrófono BT se asigna desde la radio AT-D578UV, las funciones son totalmente iguales a las de la radio AT-D578UV. Por favor, consulte AT-D578UV para la operación.

Tecla programada

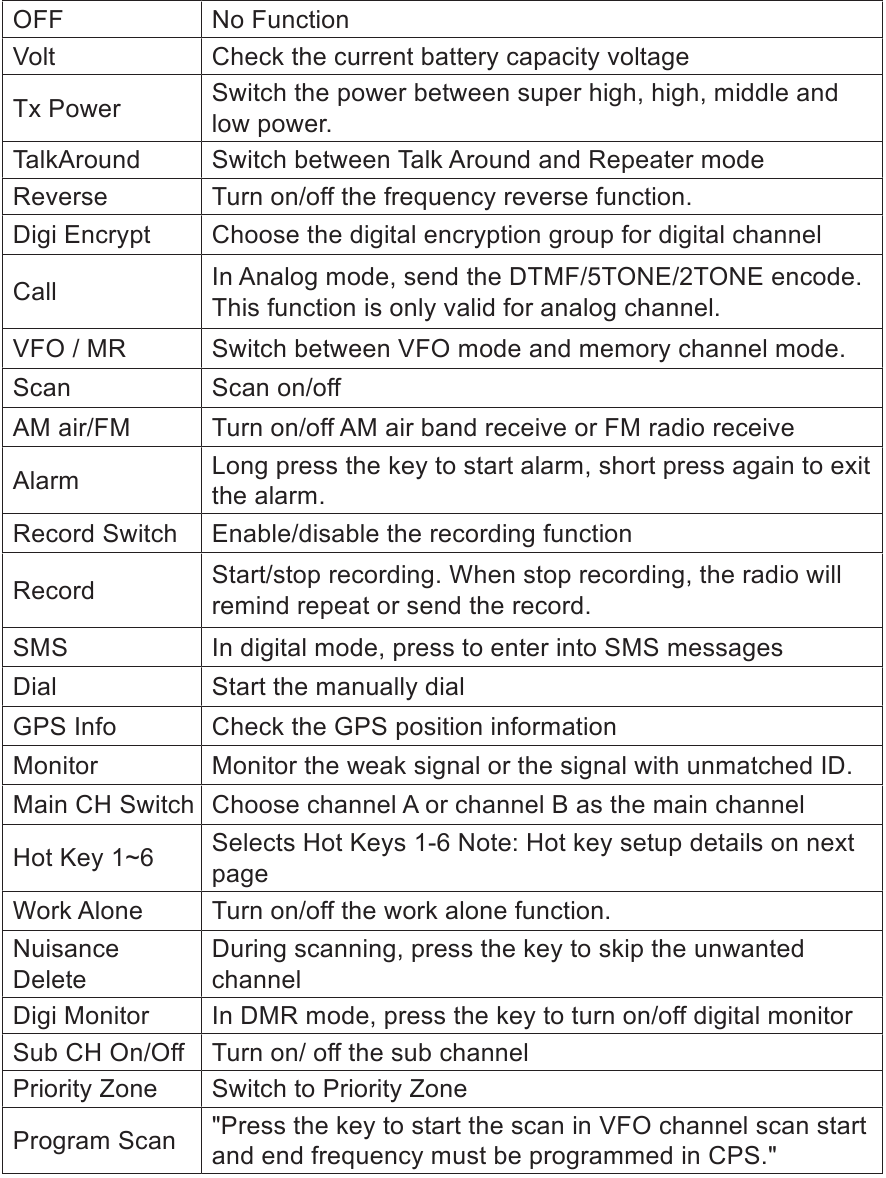

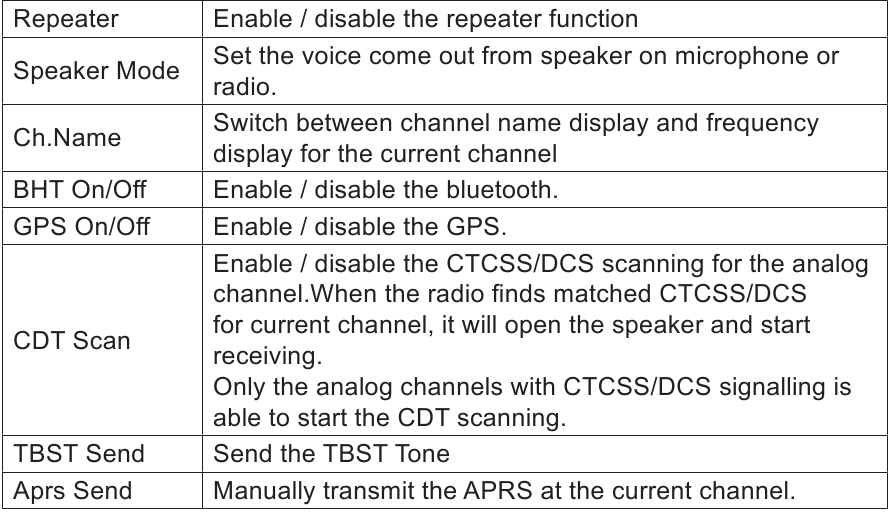

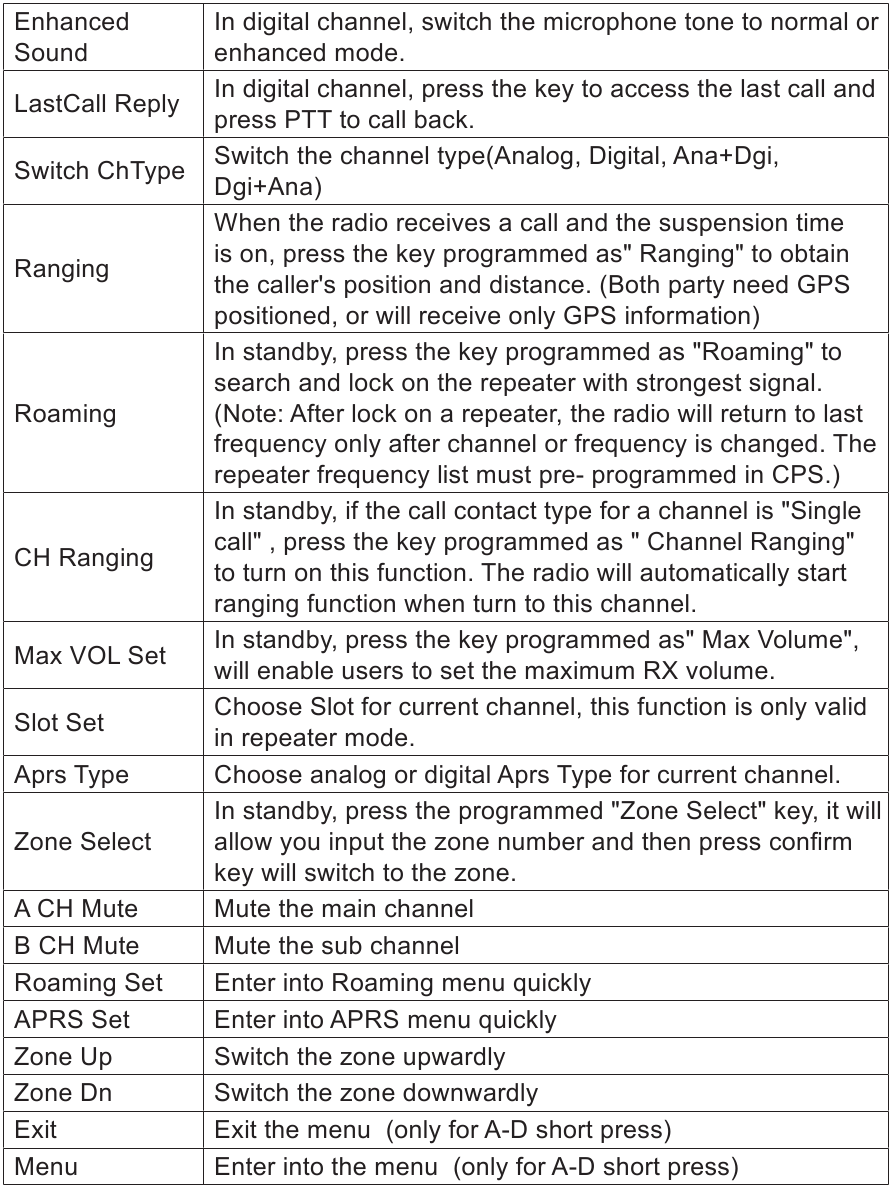

Es posible establecer diferentes funciones para las teclas laterales [P1], [P2], [P3] en el micrófono.

Método 1: En el menú de la radio Settings Radio Set Key Func

Método 2: En el software de PC Public Optional Setting BT Bluetooth handset (Auricular Bluetooth).

Especificaciones técnicas

Qixiang Electron Science & Technology Co., Ltd.
www.anytone.net
