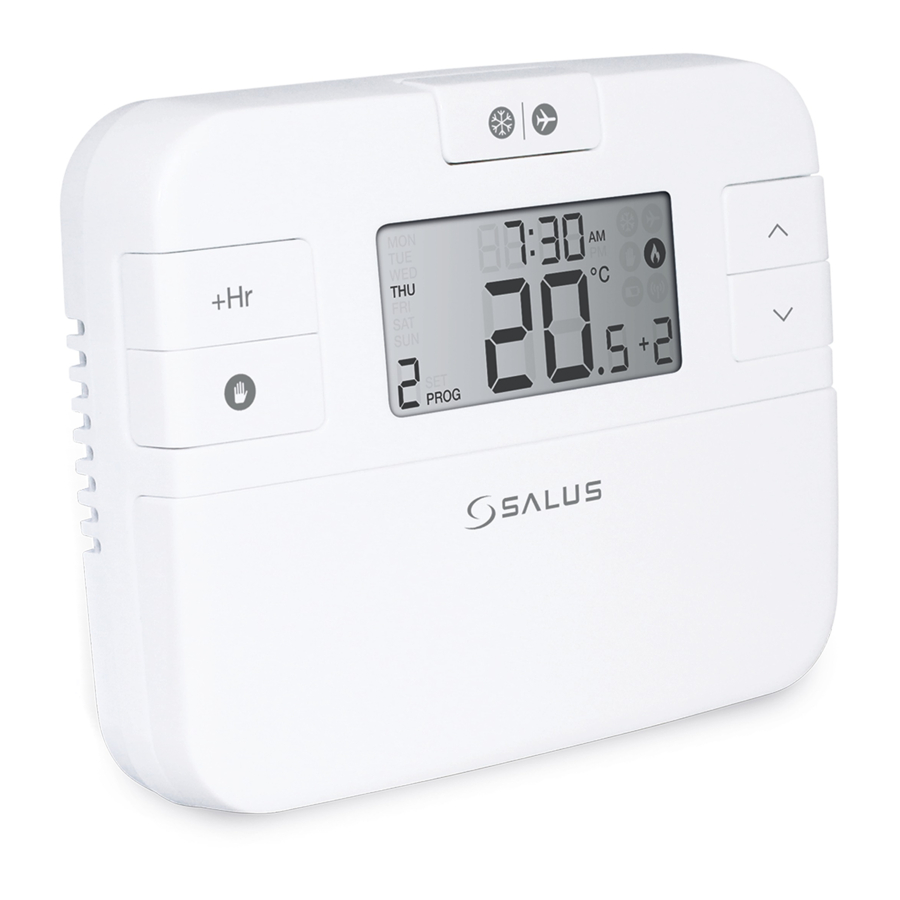

Introducción
RT510+ / RT510TX+ / RT510RF+ es un termostato de ambiente programable que se utiliza para controlar la temperatura ambiente. El dispositivo pone en marcha el sistema de calefacción al hacer un cortocircuito en los bloques de terminales, informando simultáneamente de la acción y mostrando esta información en la pantalla LCD. Las funciones ampliadas nos permiten utilizar varios modos de funcionamiento: automático (horarios), manual, protección contra heladas o vacaciones. Antes de utilizarlo, lea atentamente este manual. Utilice únicamente pilas alcalinas AA de 1,5 V en el termostato. Coloque las pilas en la ranura para pilas situada debajo de la tapa. No utilice pilas recargables.
Conformidad del producto
Este producto cumple con los requisitos esenciales y otras disposiciones relevantes de las siguientes Directivas de la UE: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU y RoHS 2011/65/EU. El texto completo de la Declaración de Conformidad de la UE está disponible en www.salus-controls.com/uk
868.0-868.6MHz; <13dBm
Información de seguridad
Utilícelo de acuerdo con las normativas nacionales y de la UE. Utilice el dispositivo según lo previsto y manténgalo en un lugar seco. Producto para uso exclusivo en interiores. La instalación debe ser realizada por una persona cualificada de acuerdo con las normativas nacionales y de la UE.
Especificaciones técnicas
| Termostato RT510+ | Termostato RT510TX+ | |
| Alimentación del termostato | 2 pilas alcalinas AA | 2 pilas alcalinas AA |
| Clasificación máxima del termostato | 3 (1) A | - |
| Salidas | Libre de tensión Terminales NO / COM / NC | - |
| Rango de temperatura | 5 - 35°C | 5 - 35°C |
| Precisión de la temperatura | 0.1°C o 0.5°C | 0.1°C o 0.5°C |
| Algoritmo de control | ITLC / SPAN | ITLC / SPAN |
| Radiofrecuencia | - | 868 MHz |
| Dimensión [mm] | 120x96x27 | 120x96x27 |
| Receptor RXRT510 | ||
| Alimentación del receptor | 230 V AC | |
| Clasificación máxima del receptor | 16 (5) A | |
| Salidas | Terminales NO / COM libres de tensión | |
| Radiofrecuencia | 868 MHz | |
| Dimensión [mm] | 96x96x27 | |

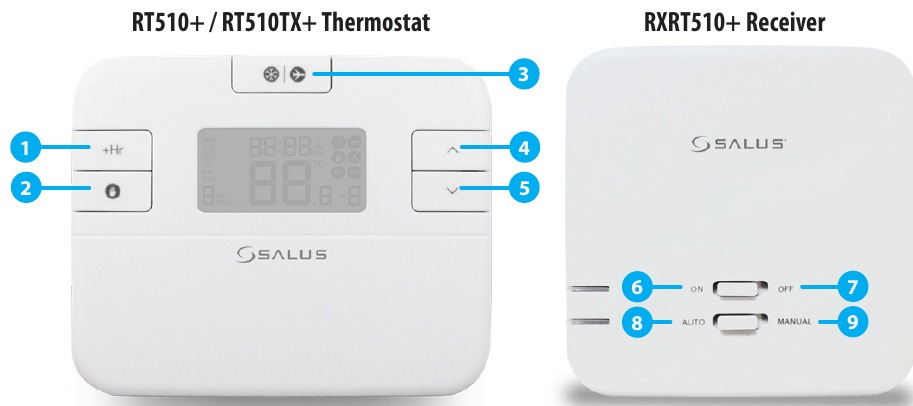

Funciones de los botones
- Función Boost
- Modo manual
- Protección contra heladas / Modo vacaciones
- Botón de aumento
- Botón de disminución
- En el modo manual, ON encenderá la caldera.
- En el modo manual, OFF apagará la caldera.
- El receptor funciona en modo automático según el termostato
- La salida del receptor está controlada por el interruptor deslizante de encendido/apagado.
Descripción de los iconos de la pantalla LCD
- Día de la semana
- Número de programa
- Indicador de programa
- Ajustes
- Temperatura medida / ajustada
- Función Boost
- Estado de batería baja
- Conexión inalámbrica con el receptor
- Modo de calefacción activado
- Modo manual activado
- Modo vacaciones activado
- Modo de protección contra heladas activado
- Unidad de temperatura
- AM / PM
- Reloj

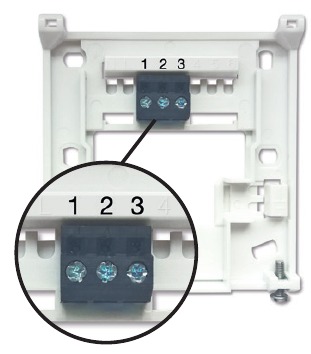

Descripción de los terminales del RT510+
| Terminal | Descripción |
| 1 - COM | Terminal común |
| 2 - NC | Desconexión conmutada |
| 3 - NO | Conexión conmutada |
Ajustes del interruptor DIP del RT510+ (termostato)
Los interruptores DIP se encuentran en la parte posterior del termostato.
| Función de control | ITLC | SPAN |
| Funcionamiento | Compensación interna de carga de temperatura ITLC para mejorar la eficiencia. | Cuando se selecciona Span en el interruptor DIP n.º 2, el interruptor DIP n.º 1 no funciona. |

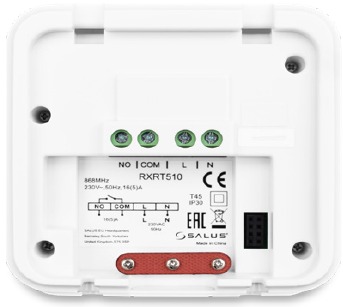

Descripción de los terminales del receptor RXRT510
| Terminal | Descripción |
| NO | Terminal de conmutación |
| COM | Terminal de conmutación común |
| L, N | Alimentación (230 V AC) |
Ajustes del interruptor DIP del RT510TX+ y RT510RF (termostato)
Los interruptores DIP se encuentran en la parte posterior del termostato.
Para todas las aplicaciones de receptor de caldera enchufable, asegúrese de que SW1 esté configurado en RAD.
| Función de control | ITLC | SPAN |
| Funcionamiento | Cuando se selecciona ITLC en el interruptor DIP n.º 2, el interruptor DIP n.º 1 funciona. Puede elegir entre radiador o calentador eléctrico. | Cuando se selecciona Span en el interruptor DIP n.º 2, el interruptor DIP n.º 1 no funciona. |

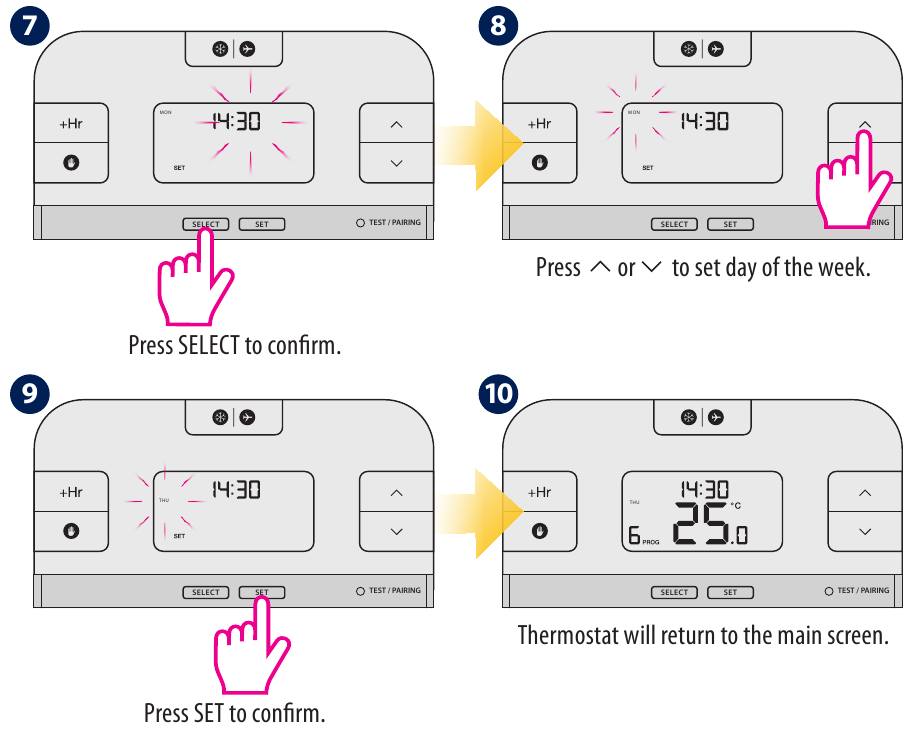

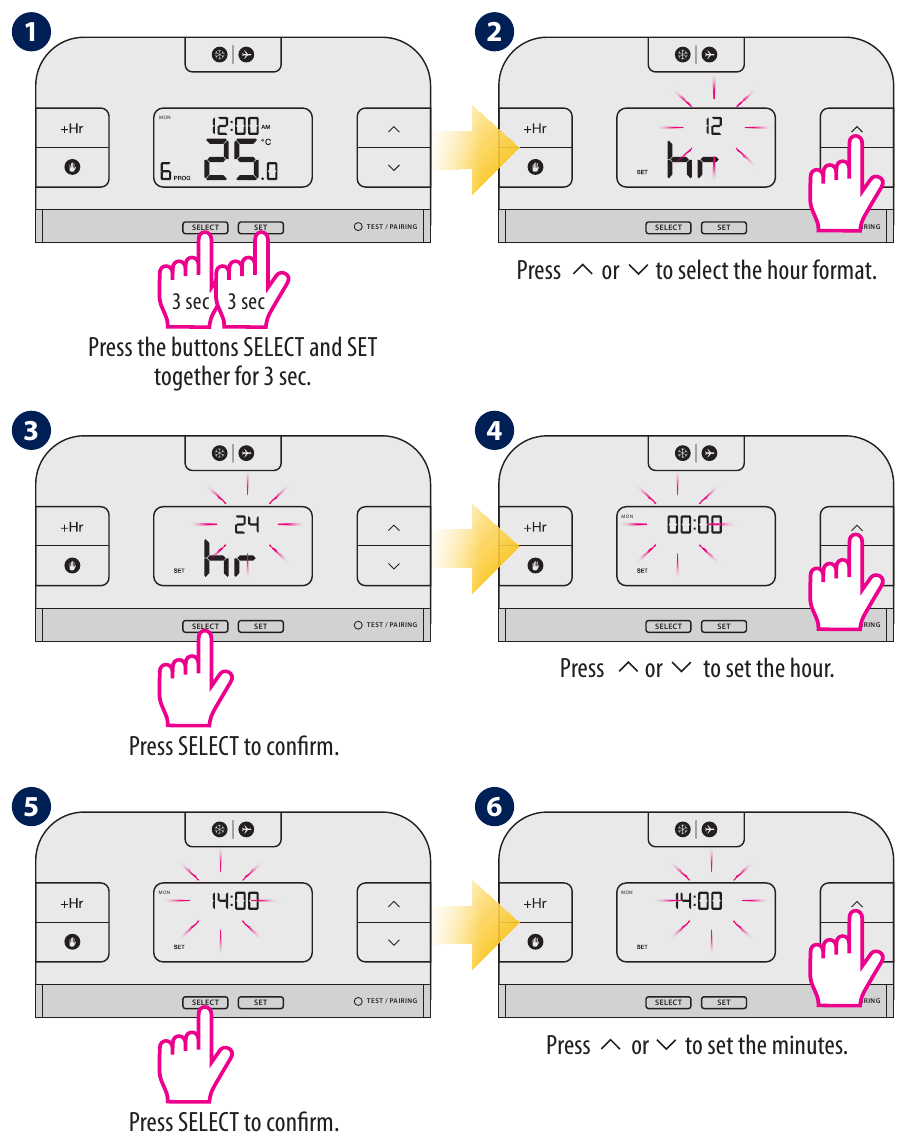

Ajuste de la hora

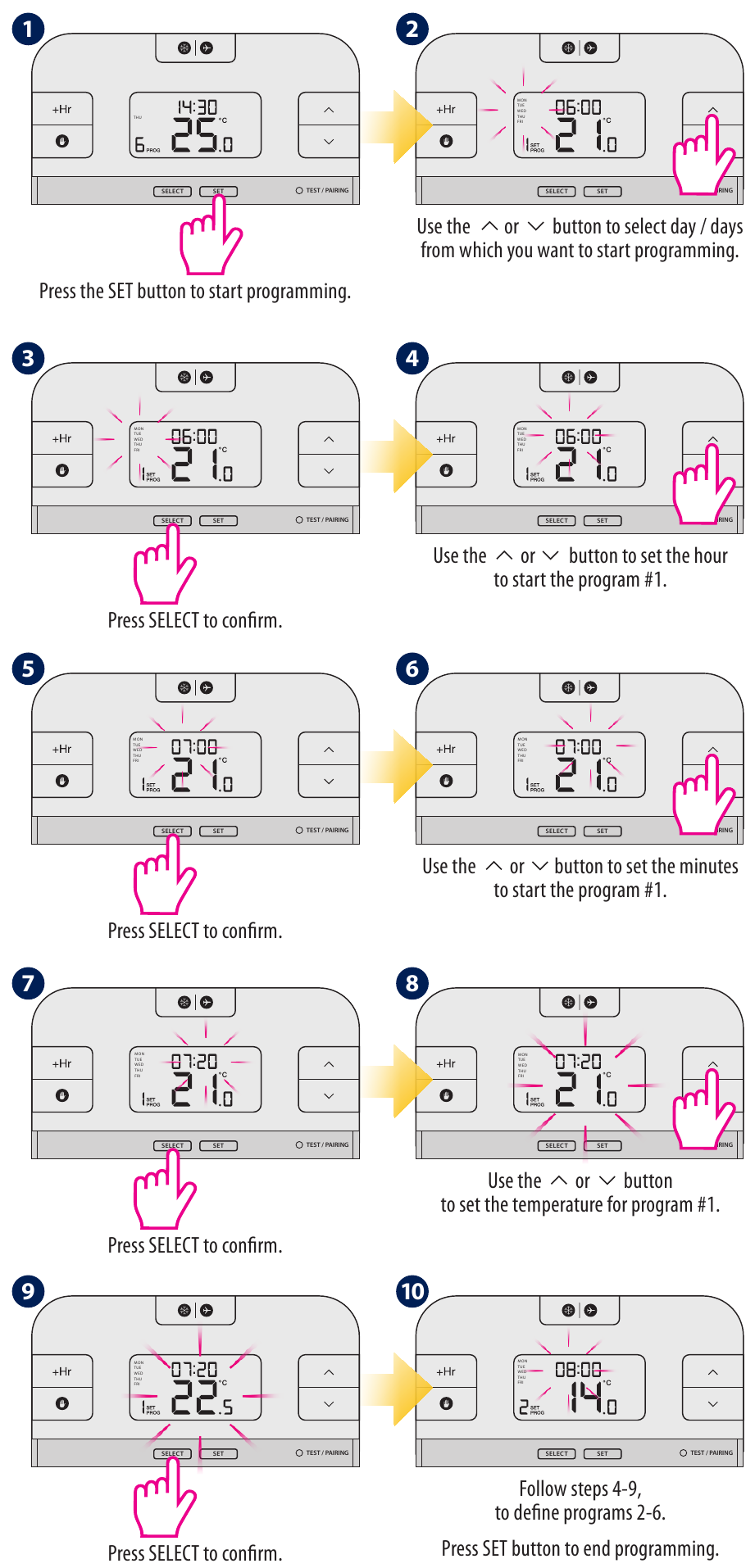

Programación - modo automático
En este modo, el usuario puede establecer los horarios para el termostato (puntos de ajuste de temperatura para períodos de tiempo específicos). Para ello, primero elija el modo de programación: "5-2" (días laborables + fin de semana) o "24h" (cada día por separado) utilizando el parámetro d04 del Modo instalador. Los horarios programados deben utilizar todos los períodos de tiempo.

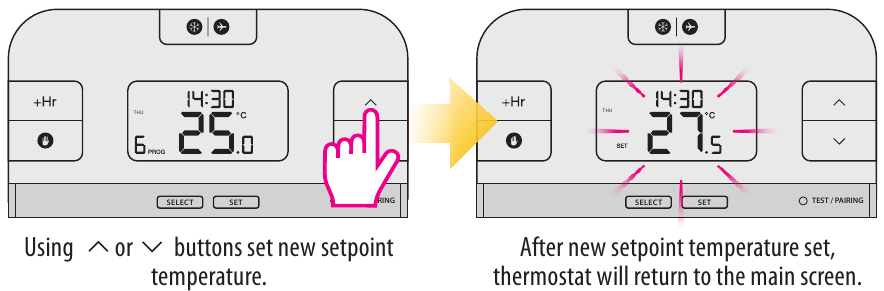

Modo de anulación temporal
Esta función solo está disponible en modo automático (programación). Si se establece una nueva temperatura de consigna durante la programación, se mantendrá hasta que comience el siguiente intervalo de tiempo según la programación programada.
El modo de anulación temporal se desactivará cuando se establezca una nueva programación. TEST / PAIRIN

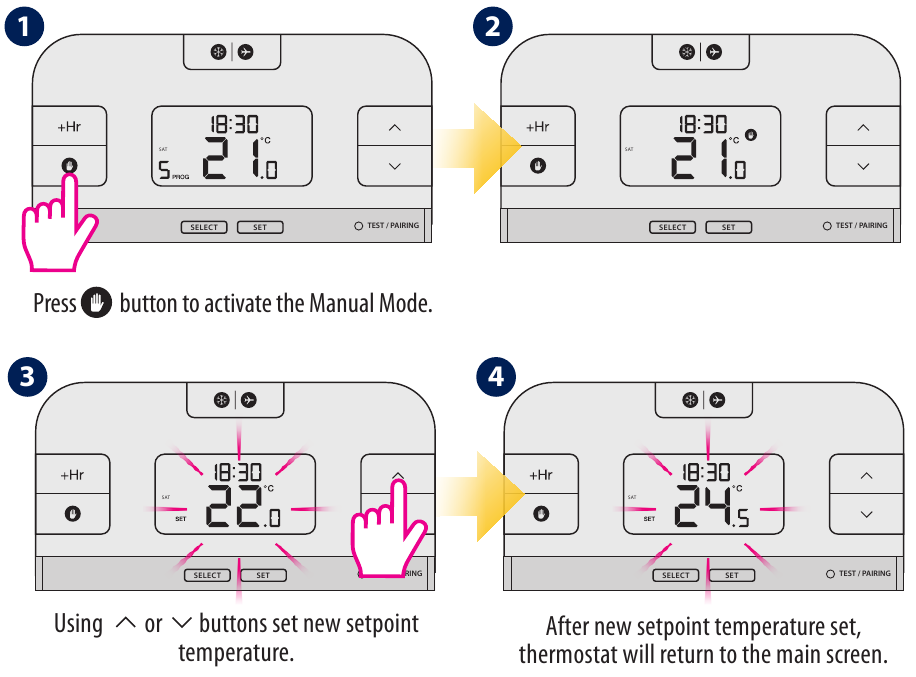

Modo manual y ajuste de la temperatura de consigna
En este modo, el termostato no funciona según la programación programada, pero mantendrá la temperatura seleccionada.
Para desactivar el modo manual, pulse el botón
. Una vez que el modo manual está desactivado, el icono de la mano en el termostato desaparecerá.

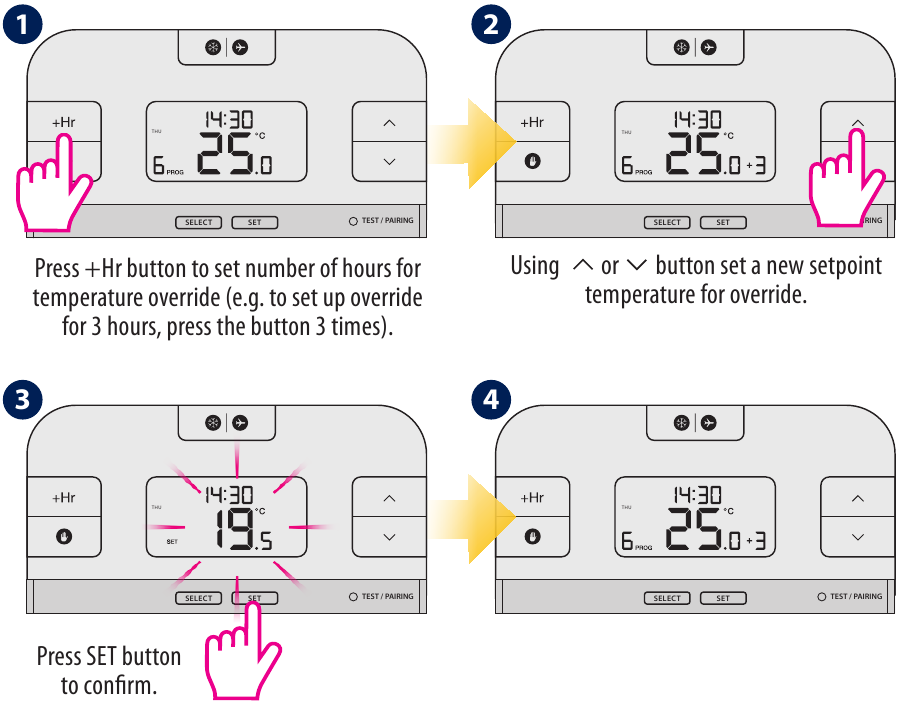

Modo de anulación horaria de la temperatura (+Hr)
Esta función está disponible en modo automático y manual. Se utiliza para cambiar la temperatura de consigna durante un número específico de horas (hasta 9 horas). Una vez transcurrido ese tiempo, el termostato vuelve al modo anterior.

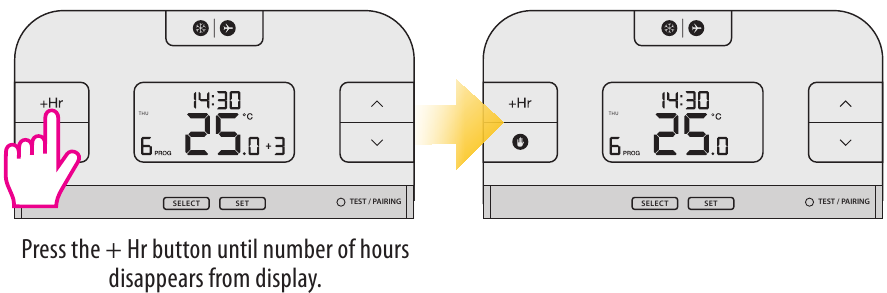

Desactivación del modo de anulación horaria de la temperatura antes de que finalice el tiempo

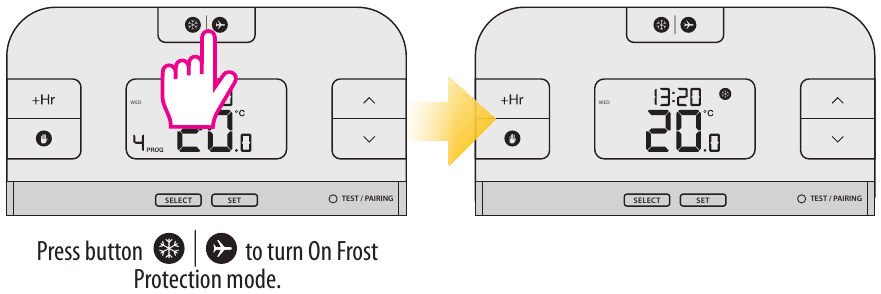

Protección contra heladas
La temperatura del modo de protección contra heladas se establece de forma predeterminada en 5°C. Esta temperatura se puede cambiar en el modo instalador en el parámetro d03.

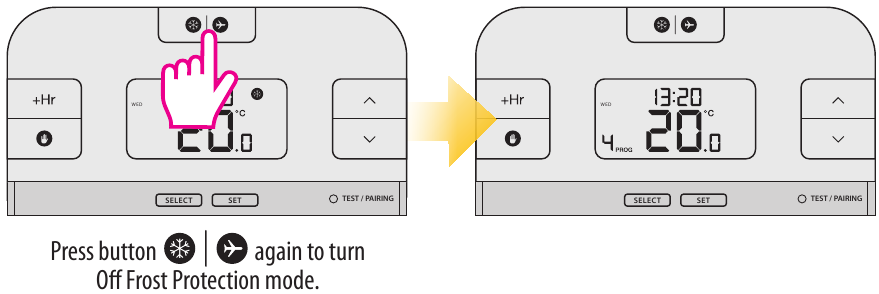

Desactivación del modo de protección contra heladas

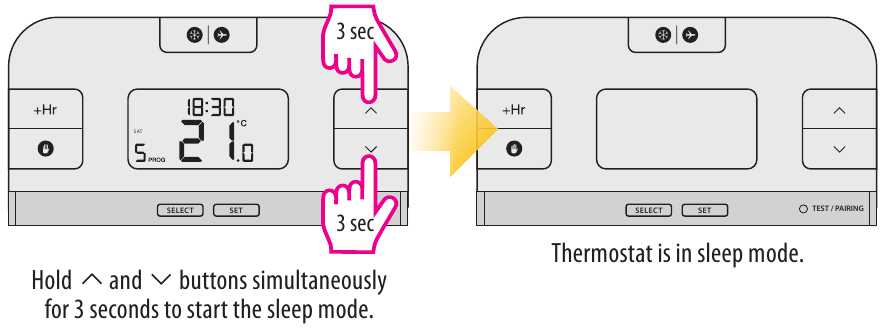

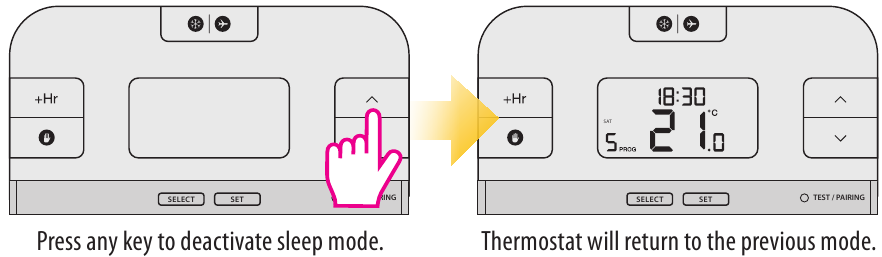

Modo de suspensión
Cuando se activa el modo de suspensión, todas las funciones del termostato se pausan.

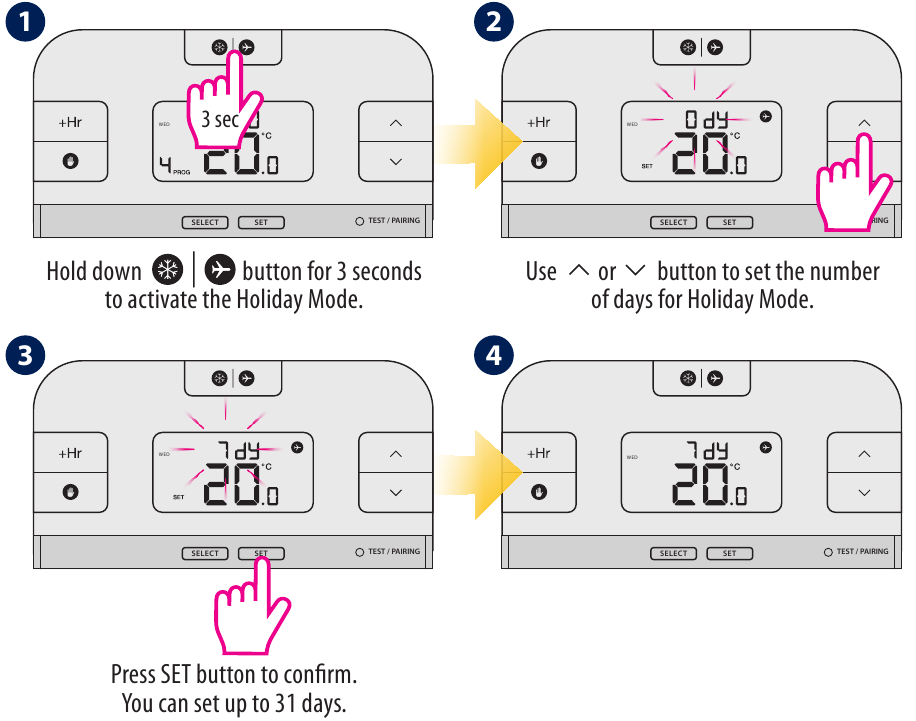

Modo vacaciones
En este modo, la temperatura de "protección contra heladas" se mantiene durante un número específico de días.
Para desactivar el modo vacaciones, mantenga pulsado el botón
durante 3 segundos. El icono del avión
debería desaparecer de la pantalla.
Emparejamiento del termostato RT510TX con el receptor
Nota: Si está utilizando el paquete RT510RF+, el emparejamiento entre el termostato y el receptor ya está realizado.
Si compró el RT510TX+ y el RXRT510+ por separado o si desea volver a emparejar el termostato con el receptor, asegúrese de que el dispositivo esté desconectado de la fuente de alimentación y de que los interruptores del receptor se hayan configurado en AUTO y ON. A continuación, conecte el receptor a la fuente de alimentación y espere a que el LED rojo se encienda de forma continua. A continuación, cambie a la posición OFF y de nuevo a la posición ON rápidamente. El LED rojo parpadeante confirmará que se ha entrado en el modo de emparejamiento.

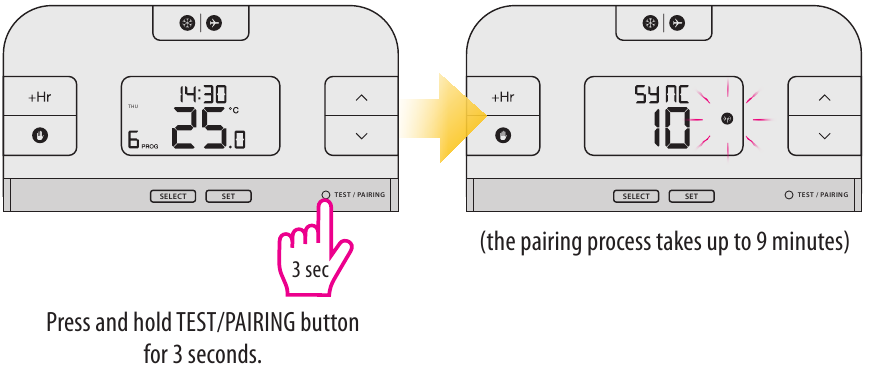

Iniciar el proceso de emparejamiento

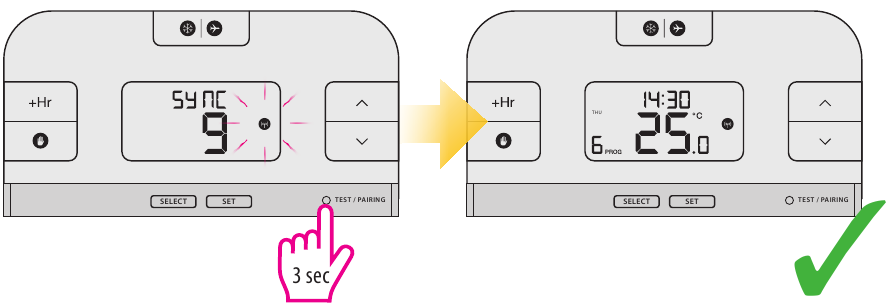

Finalizar el proceso de emparejamiento
Una vez que los dispositivos se hayan emparejado correctamente, el LED del receptor se iluminará en rojo fijo. Mantenga pulsado el botón TEST / PAIRING (PRUEBA / EMPAREJAMIENTO) durante 3 segundos para finalizar el proceso de emparejamiento.

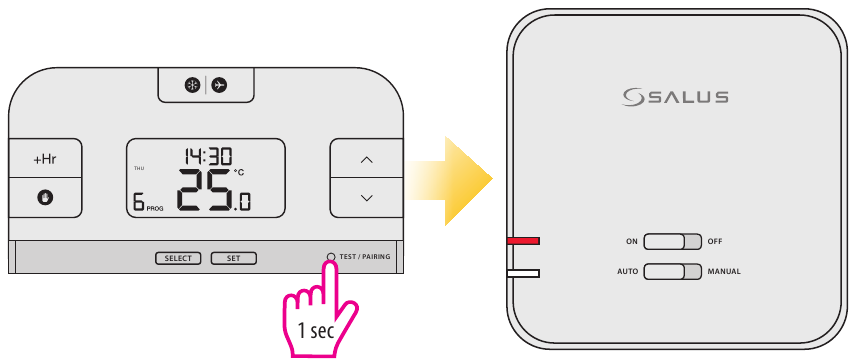

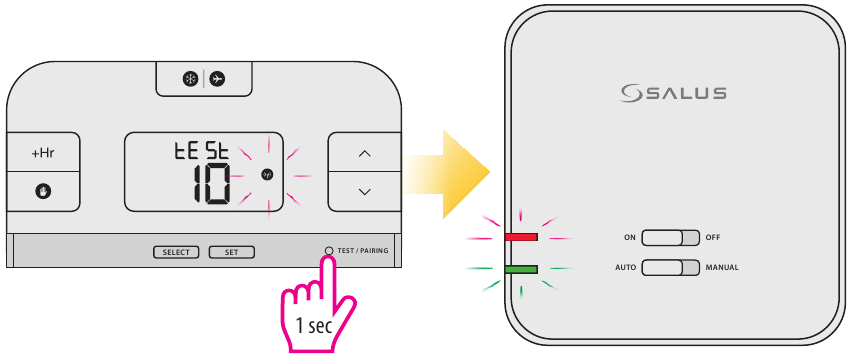

Probar el proceso de emparejamiento
Pulse el botón TEST / PAIRING (PRUEBA / EMPAREJAMIENTO) para comprobar la conexión con el receptor.
Pulse de nuevo el botón TEST / PAIRING (PRUEBA / EMPAREJAMIENTO) para volver a la pantalla principal.

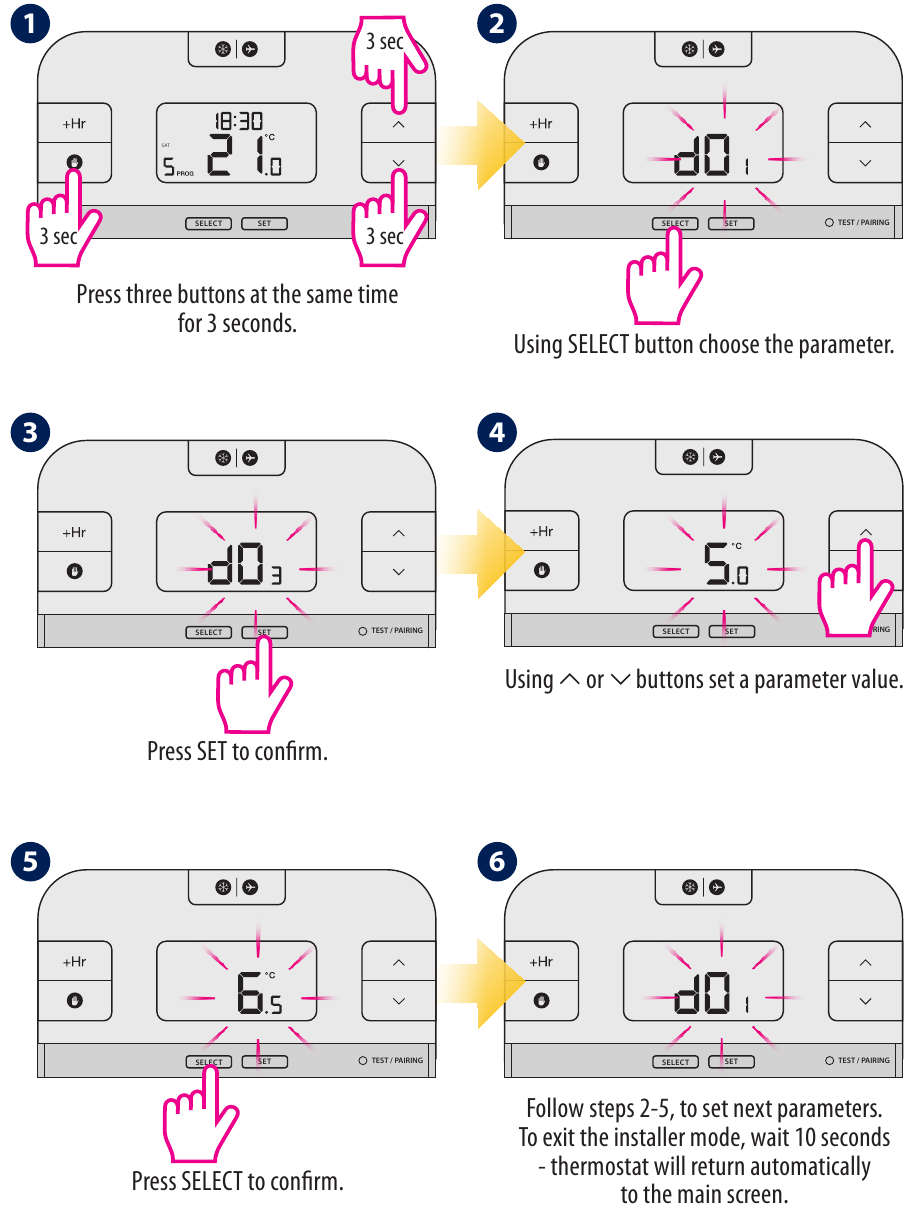

Modo instalador
| dxx | Función | Parámetro | Valor predeterminado |
| d01 | Incrementos de visualización de la temperatura | 0,1°C o 0,5°C | 0,5°C |
| d02 | Desfase de temperatura | +/- 3,0°C | 0,0°C |
| d03 | Temperatura de consigna de protección contra heladas | 5,0°C - 17,0°C | 5,0°C |
| d04 | Selección del programador | 5/2 o 24 h (7d) | 5 |
Restablecimiento del termostato RT510+
Pulse el botón RESET una vez. Puede utilizar un clip. El termostato se restablecerá y se iniciará automáticamente.
Restablecimiento del termostato RT510TX+
Retire las pilas sin pulsar ningún botón.
Espere 2 minutos y vuelva a insertar las pilas. Su dispositivo se reiniciará.
Cuando desee cambiar las pilas, su dispositivo utilizará la memoria interna para realizar una copia de seguridad de su configuración. Tiene 30 segundos para cambiar las pilas antes de perder su configuración.
SALUS Controls plc
SALUS House
Dodworth Business Park South,
Whinby Road, Dodworth, Barnsley S75 3SP, UK.
T: +44 (0) 1226 323961 E: sales@salus-tech.com
E: techsupport@salus-tech.com
SALUS Controls is a member of the Computime Group.
Maintaining a policy of continuous product development SALUS Controls plc reserve the right to change specification, design and
