Manual de Aztech HL129EW

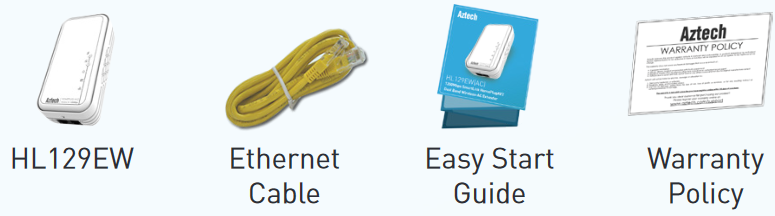

Contenido del paquete

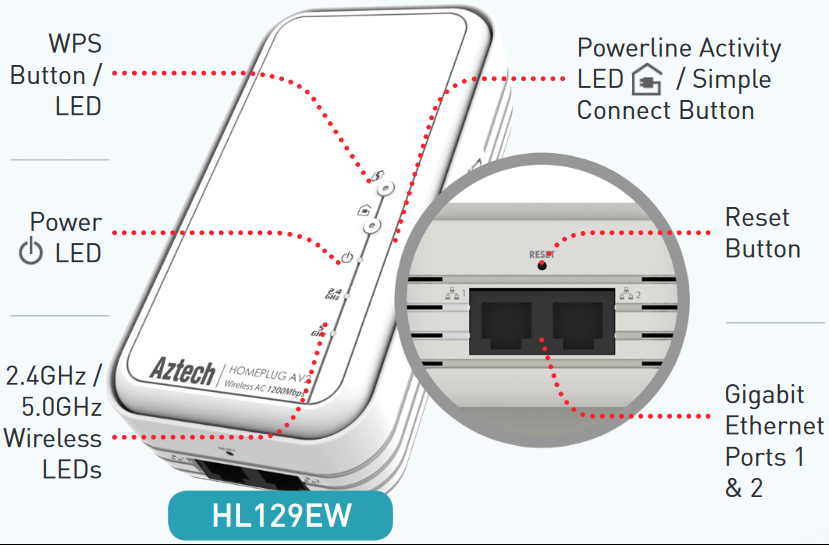

Descripción general del dispositivo

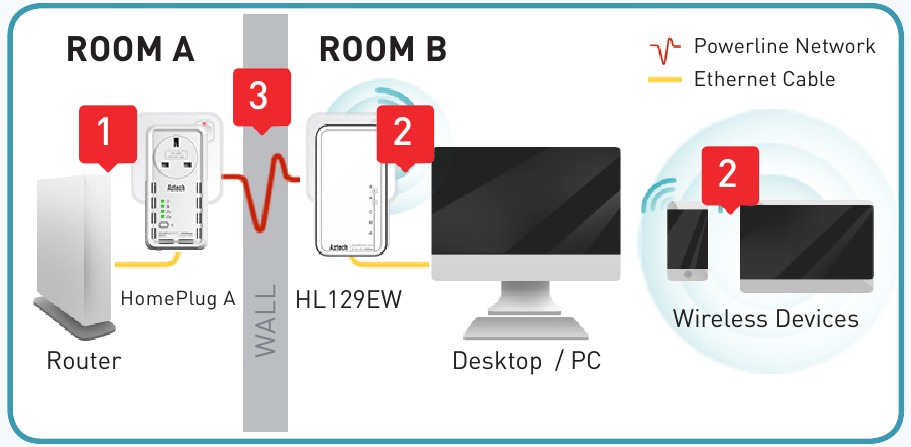

Configuración para una nueva conexión de red

Asegúrese de seguir la configuración de conexión a continuación.

1. En la habitación A, conecte su dispositivo HomePlug AV a una toma de corriente y conéctelo al puerto Ethernet de su enrutador mediante un cable Ethernet.
   Asegúrese de que la conexión a Internet de su enrutador esté activa para que pueda acceder a Internet.
2. En la habitación B, conecte su dispositivo HL129EW a una toma de corriente. Puede conectar cualquier dispositivo (por ejemplo, computadora / portátil) a sus puertos Ethernet disponibles y también puede conectar cualquiera de sus dispositivos inalámbricos al WiFi de su HL129EW (el SSID y la contraseña están impresos en la etiqueta adhesiva ubicada en la superficie superior de su dispositivo).
3. Confirme que la conexión se estableció en ambos HomePlug AV. La conexión exitosa se indica mediante la luz verde en los LED de encendido y actividad de la línea eléctrica. Su HomePlug AV ahora está listo para usar y ahora puede acceder a Internet.

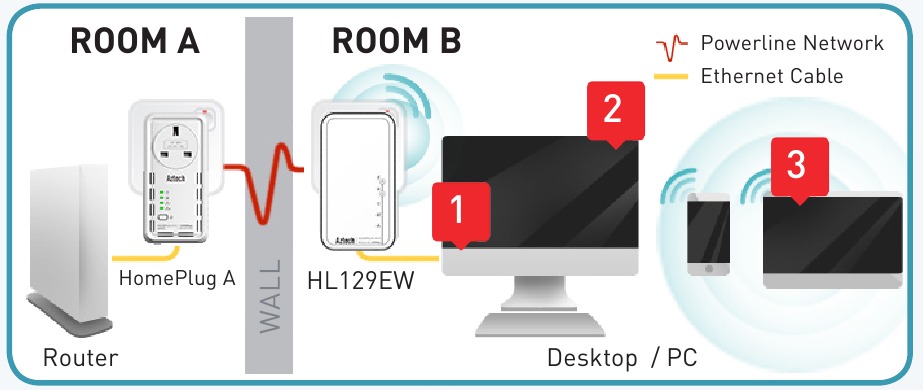

Configuración de la configuración inalámbrica (opcional)

Asegúrese de seguir la configuración de conexión a continuación.

1. Conecte un cable Ethernet desde la PC a cualquiera de los puertos Ethernet disponibles de su HL129EW.
2. En su computadora, apague cualquier adaptador inalámbrico (si corresponde).
3. Abra e inicie un navegador web. Escriba 10.0.10.254 en el enlace de la URL del navegador web y luego presione la tecla Enter.
4. Ingrese "admin" (administrador) para nombre de usuario y contraseña.

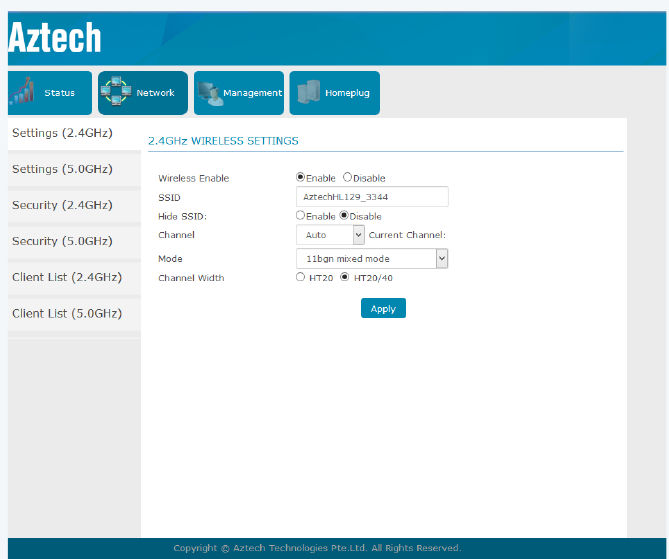

5. Haga clic en el menú Network (Red) y seleccione la configuración Wireless (Inalámbrica) Setting (Configuración) (2.4GHz / 5.0GHz) que desea configurar.
6. Después de cambiar la configuración preferida, haga clic en Apply (Aplicar) para guardar y aplicar la configuración.


Configuración para una conexión de red existente

1. Si desea agregar su dispositivo HL129EW a su red existente, simplemente conecte el dispositivo a cualquier toma de corriente; por defecto, se emparejará con sus dispositivos HomePlug AV. Una vez emparejado, su dispositivo ahora está listo para usar.
2. Sin embargo, en caso de que haya cambiado el nombre de red privada de su red existente, puede usar el botón Simple Connect de su HL129EW y los dispositivos antiguos como se indica a continuación:

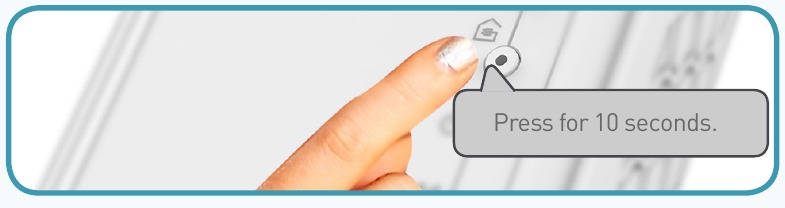

   1. Presione el botón Simple Connect de su HL129EW durante 10 segundos hasta que el LED de encendido y el LED de actividad de la línea eléctrica se apaguen y se enciendan.

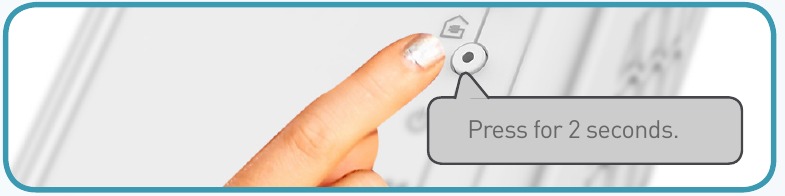

2. Presione el botón Simple Connect de su dispositivo antiguo durante dos segundos. El LED de encendido comenzará a parpadear.
3. En su HL129EW, presione el botón Simple Connect durante dos segundos. El LED de encendido comenzará a parpadear y el LED de actividad de la línea eléctrica estará en verde fijo, lo que indica un emparejamiento exitoso con los dispositivos antiguos.


Habilitación de la función WPS (opcional)

1. Asegúrese de tener la configuración adecuada como se indica en la Sección D (Configuración de la configuración inalámbrica). Siga los pasos 3, 4 y 5 respectivamente de la Sección D.

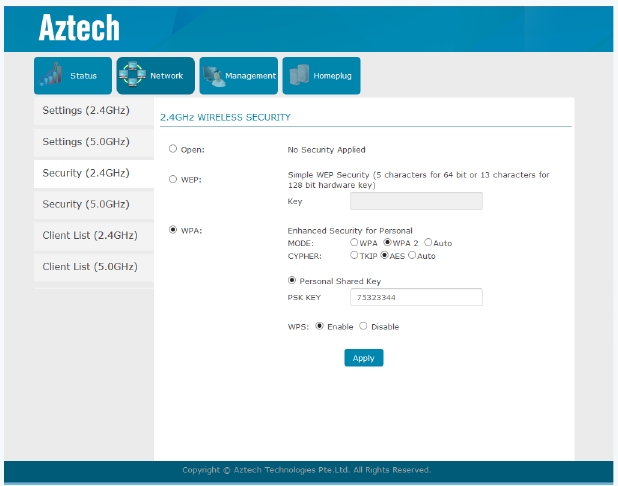

2. Vaya a la sección Wireless (Inalámbrico) > Security (Seguridad), luego en la sección WPS, marque Enable (Habilitar) y luego haga clic en Apply (Aplicar).

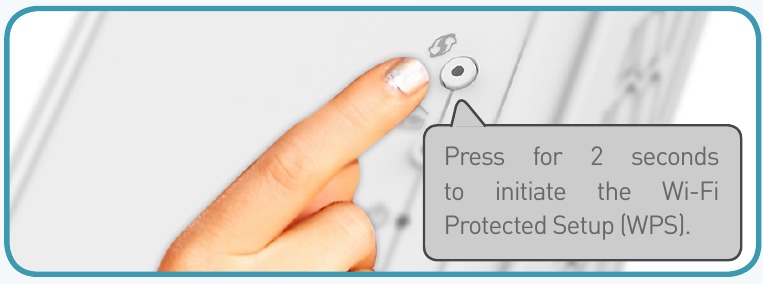

3. En su HL129EW, presione el botón WPS durante 2 segundos. El LED inalámbrico comenzará a parpadear lentamente.


4. Habilite/Presione el botón WPS en el dispositivo que desea conectar a HL129EW. Complete los pasos 3 y 4 de esta sección dentro de dos minutos para garantizar una conexión exitosa.

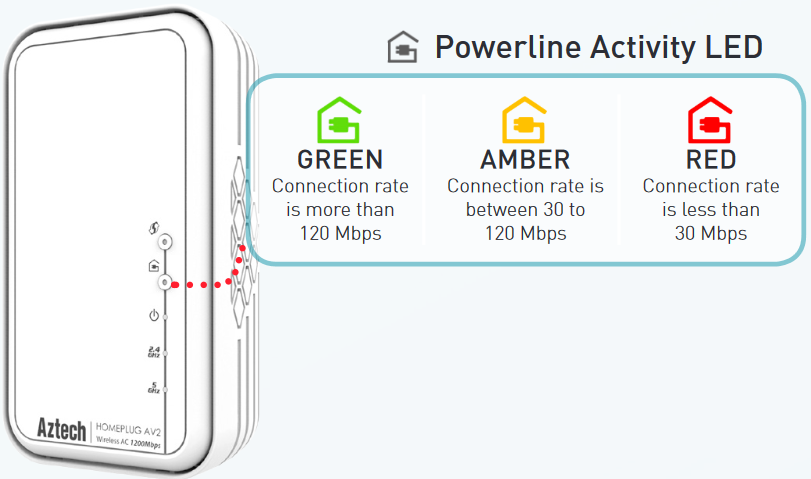

Determinación de la velocidad de conexión

La velocidad de conexión VERDE es más de 120 Mbps
La velocidad de conexión ÁMBAR está entre 30 y 120 Mbps
La velocidad de conexión ROJA es menos de 30 Mbps
Nota para el LED rojo: Se recomienda enchufar el dispositivo a la toma de corriente principal o a una toma con la menor interferencia eléctrica.

Cada color de LED del LED de actividad de la línea eléctrica representa una clasificación de conexión. La clasificación de conexión solo se puede calcular cuando el dispositivo es parte de una red existente. El valor exacto de la velocidad de conexión también se puede ver utilizando la interfaz de usuario web de HomePlug AV.

Restablecimiento del dispositivo

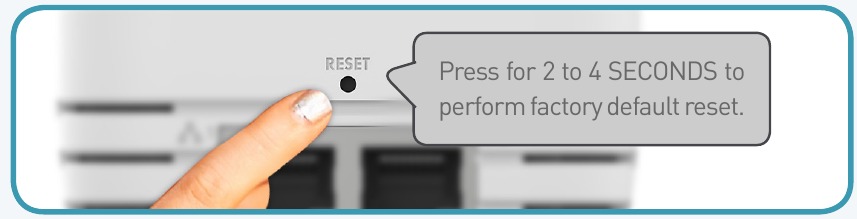

Para realizar el RESET (RESTABLECIMIENTO) a los valores predeterminados de fábrica, presione el botón Reset (Restablecer) durante 2 a 4 SEGUNDOS. Los LED se apagarán y se encenderán para indicar el restablecimiento del dispositivo.

* La Guía de inicio fácil está diseñada para que pueda comenzar a utilizar su Aztech HL129EW HomePlug. Esta Guía de inicio fácil, incluido el Manual del usuario, que proporciona una guía más avanzada de este producto, se puede encontrar en el sitio web de soporte de Aztech (www.aztech.com/support).
