Manual del termostato Amber Touch

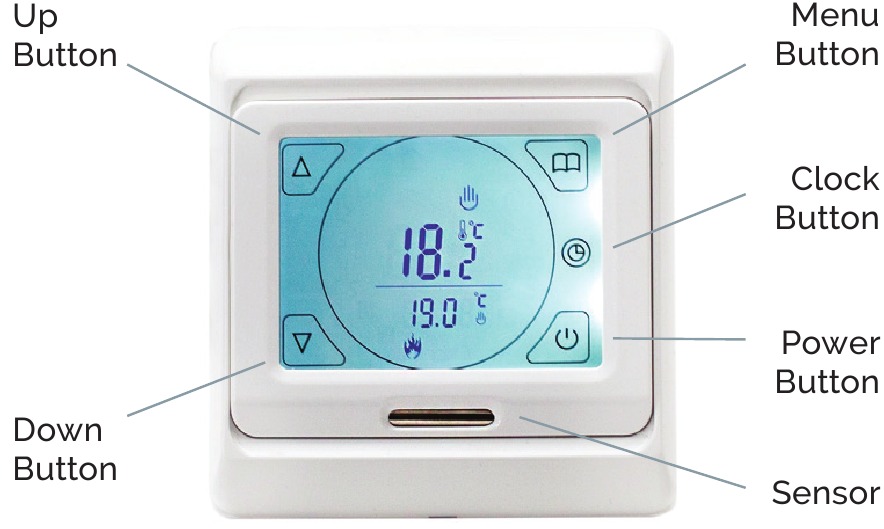

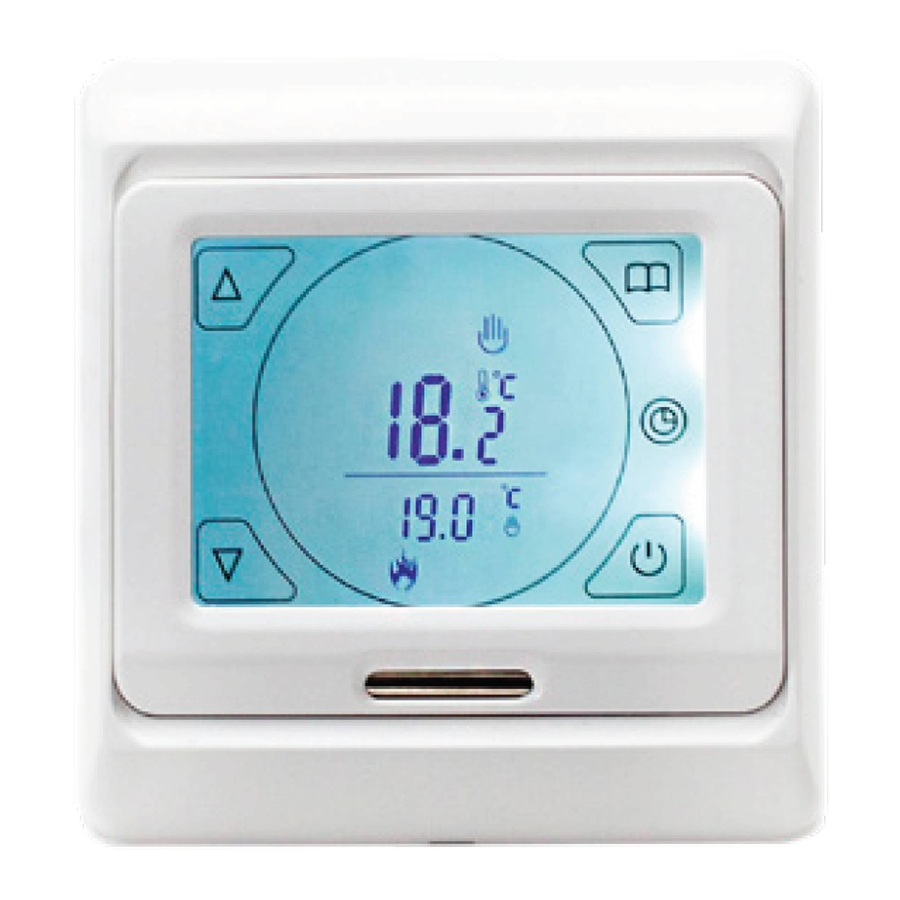

Descripción general

Antes de programar su Amber-Touch, asegúrese de leer atentamente todas estas configuraciones.

	Arriba (Up)		Reloj (Clock)
	Abajo (Down)		Periodo 1
	Encendido (Power)		Periodo 2
	Modo de control manual (Manual Control Mode)		Periodo 3
			Periodo 4
	Indicador de modo de programa (Programme Mode Indicator)		Periodo 5
	Menú (Menu)		Periodo 6
	Calefacción encendida (Heating On)		Bloqueo de pantalla (Screen Lock)

Configuración de hora y fecha (Time & Date Setup)

• Con la unidad encendida, simplemente mantenga presionado el botón hasta que los minutos comiencen a parpadear (5 segundos)
• Ajuste la hora correcta usando los botones y , usando el botón para cambiar de minutos a horas y nuevamente para editar el día
• Use los botones y para seleccionar el día correcto: 1 = Lunes, 7 = Domingo
• Toque el botón para completar el proceso

Iniciar la configuración avanzada (Initiate Advanced Settings)

La configuración avanzada debe configurarse antes de la programación, para iniciar:

1. Apague la unidad tocando el botón
2. Mantenga presionados simultáneamente los botones y hasta que aparezca 1ADJ en la pantalla

Modo sensor (Sensor Mode)

Después de iniciar la configuración avanzada, toque el botón para cambiar al modo sensor (2SEN) y configure a OUT usando los botones y

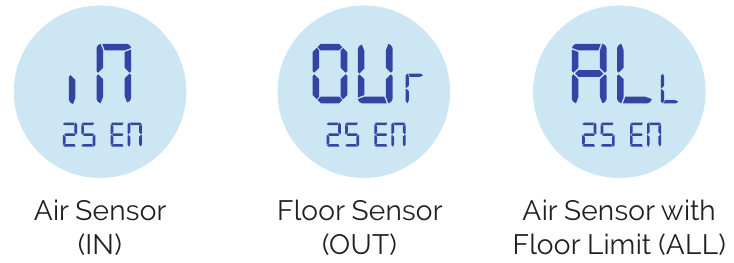

Hay 3 modos de sensor disponibles para elegir, solo sensor de aire (IN), solo sensor de piso (OUT) y sensor de aire con límite de piso (ALL), puede desplazarse por estos usando los botones y . Use el botón para apagar y guardar su configuración.

Recomendamos Solo sensor de piso (OUT) para cuartos húmedos donde el termostato se encuentra fuera del área calentada o donde la calefacción solo se requiere para calentar el piso.

El sensor de aire con límite de piso (ALL) se usa donde el termostato se encuentra dentro de la habitación calentada y la calefacción por suelo radiante es la fuente de calor principal.

NO use Solo sensor de aire (IN) con calefacción por suelo radiante.

Establezca su programa de calefacción ideal (Set Your Ideal Heating Programme)

Con 3 opciones diferentes disponibles, elija el horario que mejor se adapte a su estilo de vida. Ya sea los 7 días iguales (7day), 5 días y el fin de semana (5/2), o solo 6 días y solo 1 día separado (6/1).

• Después de iniciar la configuración avanzada, toque el botón hasta que llegue a (6PRG) para configurar su programa.

• Use los botones y para establecer qué programa necesita.
• La imagen de arriba indica un horario de 7 días. Un horario de 5/2 solo mostraría los dígitos 1-5 y un horario de 6/1 solo mostraría los dígitos 1-6.
• Use el botón para apagar y guardar su configuración.

Alternativamente, puede apagar el programa de calefacción por completo; simplemente elija la opción Programa apagado (Programme off) al configurar.

Cree el programa de calefacción perfecto (Create The Perfect Heating Schedule)

Tome nota de los horarios programados antes de comenzar la programación.
De forma predeterminada, su Amber-Touch se establecerá en un horario de 5/2. Para personalizar este horario: Ingrese al modo de programación presionando el botón .

Horario de 5 días (5 Day Schedule)

1. Verá uno de los 6 símbolos de período y el símbolo
2. Mantenga presionado el botón hasta que se muestre el primer período en la pantalla
3. Luego, puede configurar la hora de inicio para el período 1 usando los botones y
4. Guarde su hora de inicio presionando el botón , y ahora use los botones y para configurar la temperatura deseada y presione el botón
5. Repita los pasos 3 y 4 para configurar los 6 períodos

Horario de fin de semana (Weekend Schedule)

1. Después de completar el horario de 5 días, presione el botón para la calefacción de fin de semana
2. La hora que seleccione se aplicará tanto para el sábado como para el domingo
3. Guarde su hora de inicio presionando el botón , y use los botones y para configurar la temperatura deseada
4. Presione el botón para avanzar al período 2
5. Establezca la hora de inicio y la temperatura deseadas
6. Finalmente, presione el botón para guardar su horario de calefacción de 7 días

Protección contra heladas (Frost Protection)

Una función activa de protección contra heladas asegurará que su sustrato nunca caiga por debajo de 10 ° C. Ayuda a reducir los tiempos de calentamiento y protege el acabado del piso de posibles daños.

• Después de iniciar la configuración avanzada, toque continuamente el botón hasta que vea el modo de protección contra heladas (5LrP)
• Usando los botones y , simplemente configure esto en "ON" (Encendido) para activar.
• Use el botón para apagar y guardar su configuración.

Temperatura máxima del piso (Maximum Floor Temperature)

• Después de iniciar la configuración avanzada, toque el botón continuamente hasta que vea el modo de temperatura máxima del piso (3Lit).
• Use los botones y para configurar la temperatura requerida
• Presione el botón para guardar

Control manual (Manual Control)

Si es necesario, puede optar por acceder al control manual de su Amber-Touch. Puede cambiar fácilmente entre el modo manual y su horario personalizado tocando el botón

Cuando esté en modo manual, verá el icono de modo de control manual , y puede configurar manualmente la temperatura deseada para su habitación usando los botones y .

El símbolo aparecerá cuando la temperatura deseada se establezca por encima de la temperatura ambiente de la habitación.

Códigos de error (Error Codes)

ER0

Esto se relaciona con una falla en el sensor de temperatura interno, ya sea por daños o desconexión. Por lo general, esto requiere un termostato de reemplazo para corregirlo.

ER1

Esto se relaciona con una falla con la sonda del sensor de piso externo. Póngase en contacto con su electricista, quien puede aislar el suministro de electricidad y verificar que el sensor esté conectado y funcionando correctamente.

Bloqueo de pantalla (Screen Lock)

En algunas situaciones donde su Amber-Touch está instalado en una ubicación donde es necesario restringir el acceso, simplemente:

• Mantenga presionados los botones y hasta que el aparezca en la pantalla.
• Para desbloquear, simplemente repita el proceso hasta que el desaparezca.

3 pasos sencillos para restablecer la configuración de fábrica (3 Simple Steps to Factory Reset)

1. Después de iniciar la configuración avanzada, toque continuamente el botón de menú hasta que vea AFAC
2. Mantenga presionado el botón hasta que "---" se muestre en la pantalla
3. Presione el botón y apague en la red eléctrica para completar el restablecimiento de fábrica

Tenga en cuenta: la hora mostrada no se restablecerá y permanecerá igual antes del restablecimiento de fábrica.

Descripción general de la configuración avanzada (Advanced Settings Overview)

Símbolo (Symbol)	Configuración (Setting)	Predeterminado (Default)	o
1 ADJ	Calibración de temperatura (Temperature calibration)	N/A	Ajustar la temperatura medida (Adjust measured temperature)
2 SEN	Modo sensor (Sensor mode)	IN	IN: sensor incorporado (built-in sensor) OUT: sensor de piso (floor sensor) ALL: ambos sensores (floor sensor is the limit sensor) (el sensor de piso es el sensor de límite)
3 LIT	Temperatura máxima del piso (Max floor temperature)	35°C	Ajustar el valor de limitación (Adjust limitation value), Rango de limitación (Limitation range): 5˚C~35˚C
4 DIF	Diferencial de conmutación (Switching differential)	1	Ajustar el diferencial de conmutación (Adjust switching differential)
5 LTP	Modo de protección contra heladas (Frost protection mode)	Off (Apagado)	Activar/desactivar la función de protección contra heladas (Turn on/off frost protection function)
6 PRG	Programa de calefacción (Heating schedule)	5/2	2: Modo de día 5/2 (5/2 day mode) 1: Modo de día 6/1 (6/1 day mode) 0: Modo de 7 días (7 day mode)
7 RLE	Salida (Output)	N/A	No usado (Not Used)
8 DLY	Retraso de salida (Output delay)	0	Cambiar el tiempo de retraso (Change the delay time)
9 HIT	Configuración de temperatura máxima (Max temperature setting)	50°C	Punto de ajuste de temperatura de limitación máxima (Max. Limitation temperature setpoint) (50˚C)
10 AFAC	Restablecer a la configuración de fábrica (Reset to factory settings)	N/A	Los parámetros de programación se restablecerán a la configuración de fábrica cuando aparezca el símbolo "---" (factory settings when symbol "---" appears)

Dimensiones (Dimensions)

Guía de instalación (Installation Guide)

PASO 1 (STEP 1)
Suelte la cubierta frontal insertando un destornillador en el orificio en la parte inferior de la placa frontal (Release the front cover by inserting screwdriver into the hole on the underside of the front plate)

PASO 2 (STEP 2)
Separe la placa posterior de acuerdo con el diagrama (Take the backing plate apart according to diagram)

PASO 3 (STEP 3)
Instale la placa posterior en la caja de conexión eléctrica con tornillos antes de que se realice cualquier cableado (Install the backing plate on to the electrical connection box with screws before any wiring takes place)

PASO 4 (STEP 4)

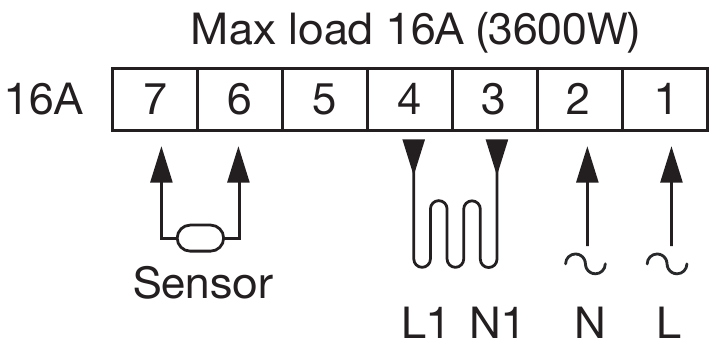

Asegúrese de que todo el cableado sea realizado por un electricista calificado (Ensure all wiring is undertaken by a qualified electrician)

PASO 5 (STEP 5)
Instale la cubierta de la carcasa y bloquee el marco externo según los diagramas (Install the housing cover and lock external frame as per diagrams)
