BioLite SolarHome 5000 - Manual del Panel Solar

COMPONENTES

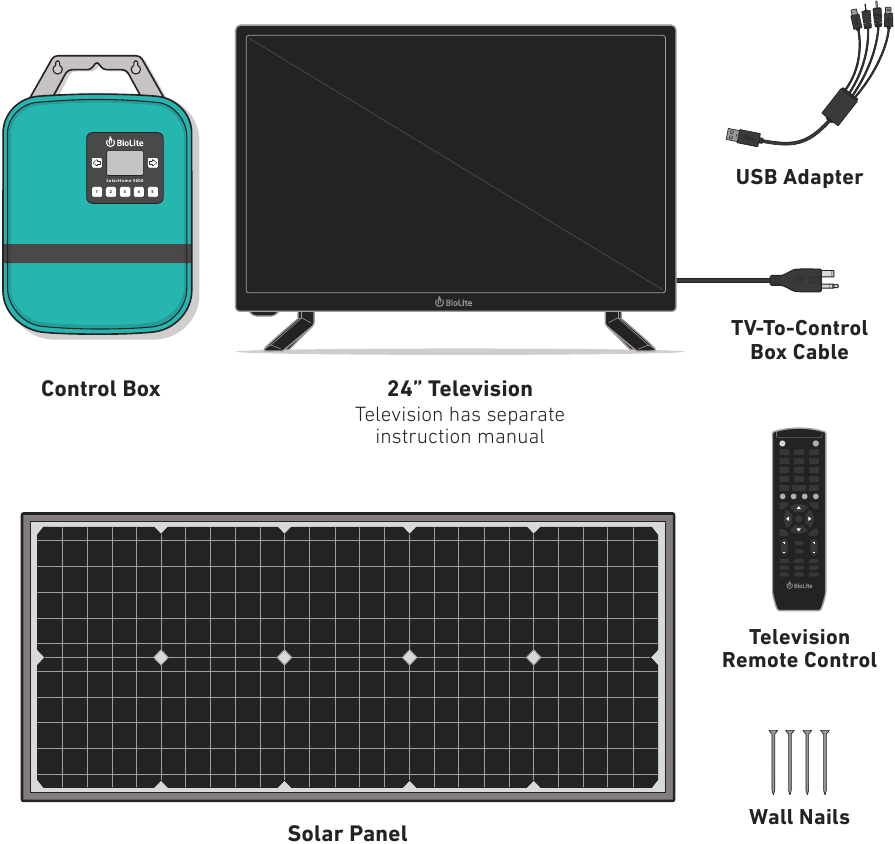

COMPONENTES PRINCIPALES

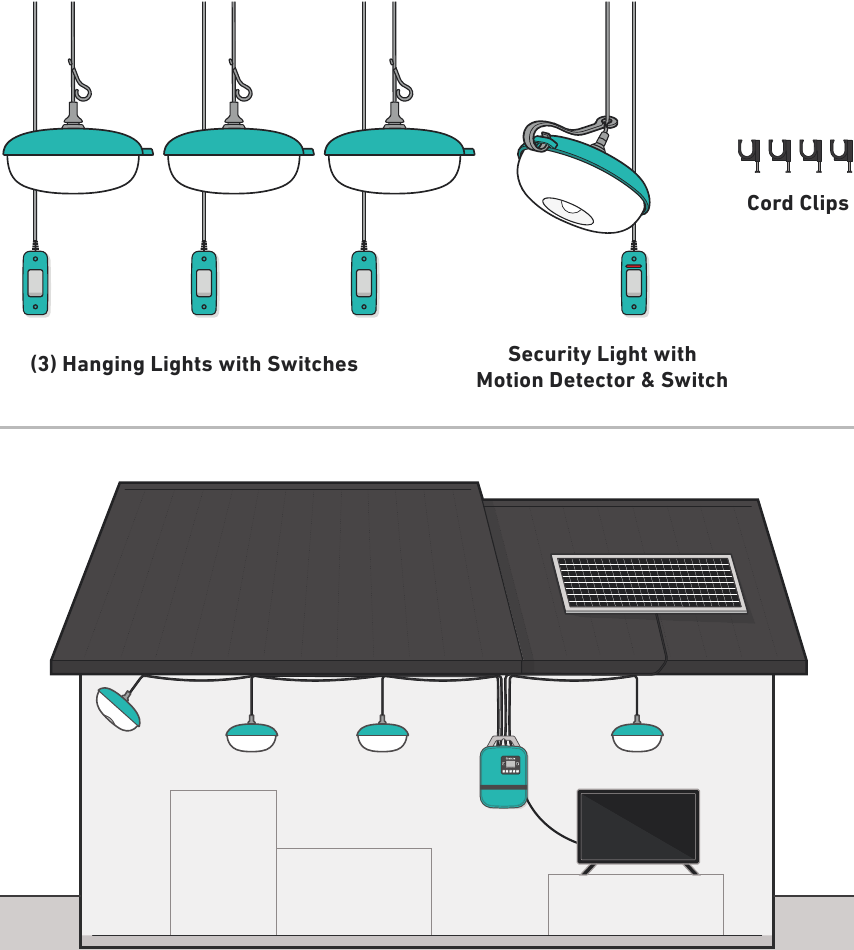

COMPONENTES DE ILUMINACIÓN Y ACCESORIOS*

*Compruebe la etiqueta frontal de la caja del embalaje del producto para ver si los accesorios de iluminación están incluidos en su sistema.

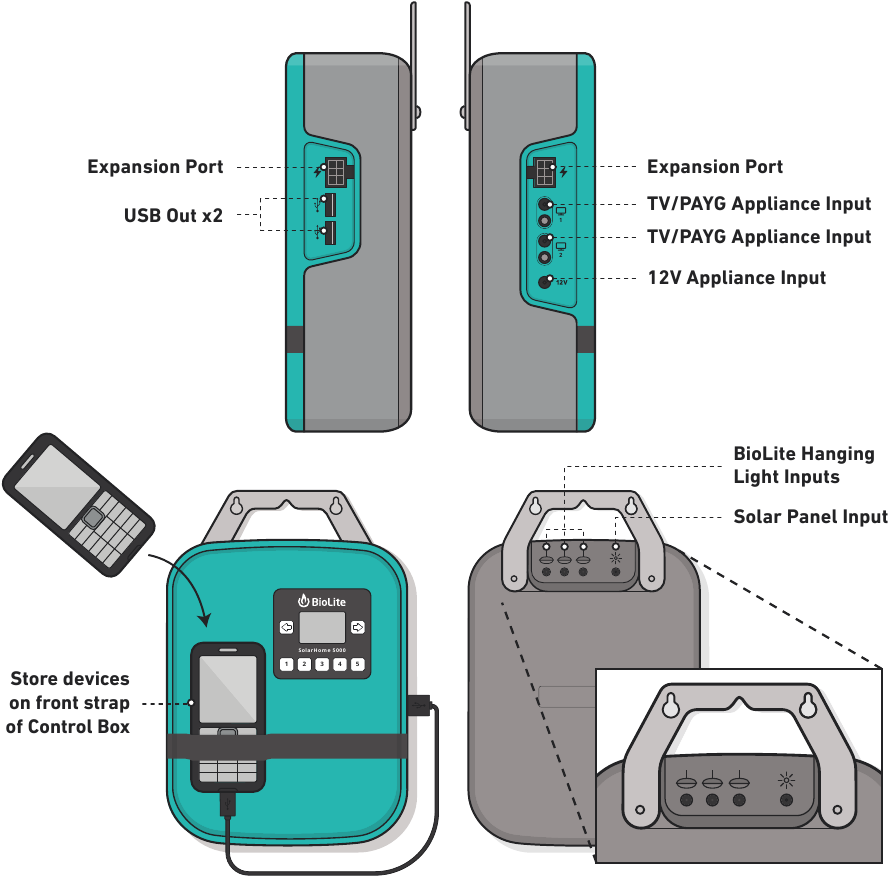

VISIÓN GENERAL DE LA CAJA DE CONTROL

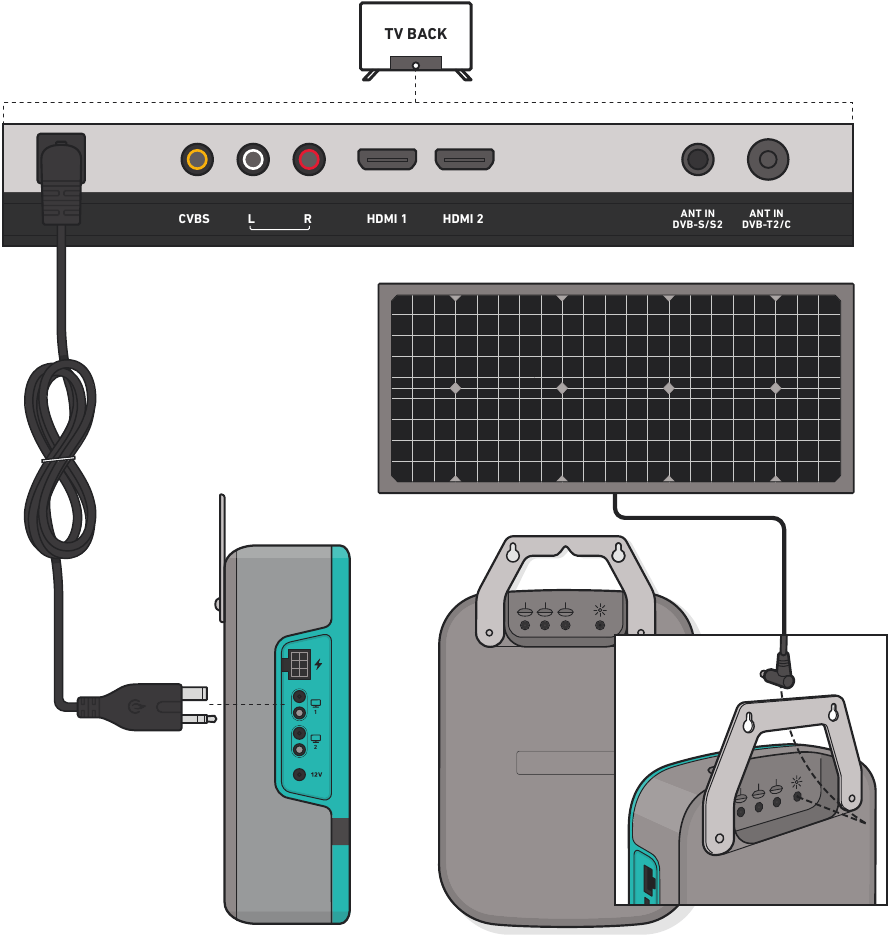

CONEXIÓN DE SU SISTEMA

Conecte el cable en la parte posterior del televisor al puerto de TV en el lado izquierdo de la Caja de Control.

Conecte el cable del Panel Solar a uno de los puertos, etiquetados con un icono de sol, en la parte posterior de la Caja de Control.

CONFIGURACIÓN DEL SISTEMA

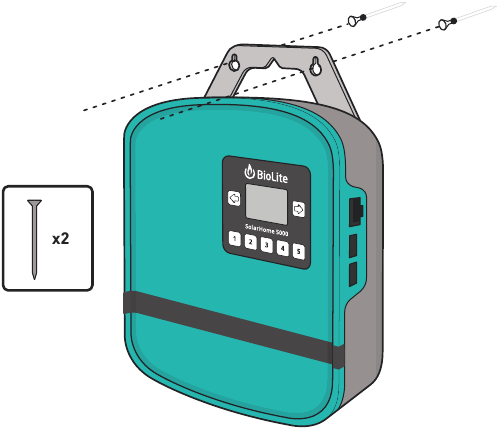

INSTALACIÓN DE LA CAJA DE CONTROL

Mantenga la Caja de Control fuera del alcance de los niños; recomendamos instalarla a 1,5 metros del suelo.

Coloque 2 clavos en la pared de acuerdo con los puntos de fijación de la Caja de Control.
Coloque la Caja de Control sobre los clavos y deslice hacia abajo para asegurar la posición.

INSTALACIÓN DEL PANEL SOLAR

Para mantener el panel limpio, coloque el Panel Solar en lo alto del techo y en ángulo.

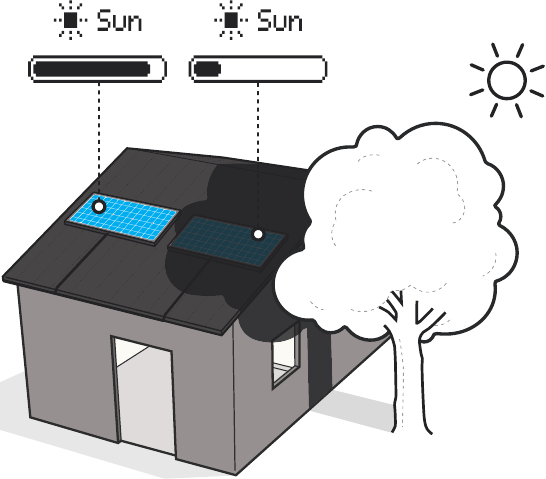

Evite las sombras causadas por árboles o edificios; esto reducirá la energía.

INTERFAZ DE PANTALLA

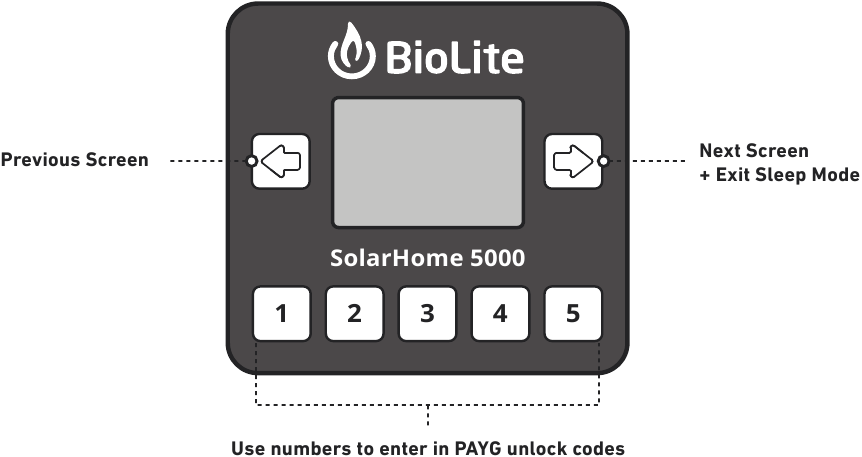

INTERFAZ DE LA CAJA DE CONTROL

1. Duración de la batería de la unidad
   No incluye el nivel de batería de las baterías de expansión adicionales que puedan estar conectadas al sistema

2. Tasa de carga del Panel Solar

3. Uso general de energía del sistema, incluye todas las unidades conectadas

   PANTALLAS SOLO EN UNIDADES PAYG
4. Conexión de cualquier dispositivo PAYG dentro del sistema

5. Tiempo de crédito para la licencia

6. Entrada de pago y emparejamiento

7. Número de servicio al cliente


CARGA Y USO DE ENERGÍA

CARGA DE TELÉFONO + OTROS DISPOSITIVOS ELECTRÓNICOS

Utilice el(los) puerto(s) USB en el lado derecho de la Caja de Control para conectar su dispositivo.

Para obtener la mayor entrada de energía, cargue los dispositivos durante el día.

COMPROBACIÓN DEL NIVEL DE BATERÍA

Vea su nivel de batería (Pantalla 1) en la pantalla de su Caja de Control. Tardará de 4 a 6 horas en cargar completamente su sistema, dependiendo de la intensidad del sol y de si las luces o el televisor están en uso o si se están cargando dispositivos electrónicos.

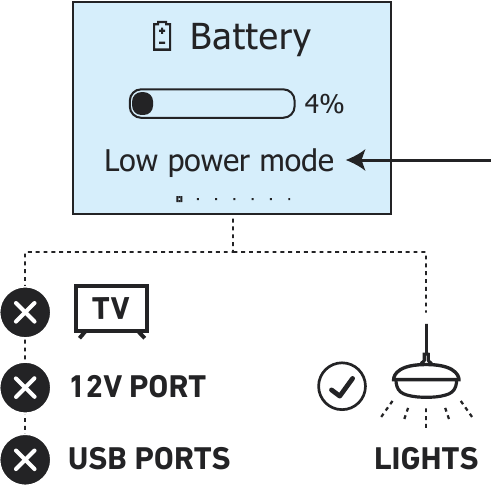

MODO DE ENERGÍA DE RESERVA

Cuando su sistema tiene menos del 5% de batería, entrará automáticamente en el modo de energía de reserva.

El televisor, el puerto de 12 V y los puertos USB no están disponibles en el modo de energía de reserva. Si las luces están conectadas al sistema, seguirán funcionando.

ENTRADA DE ENERGÍA

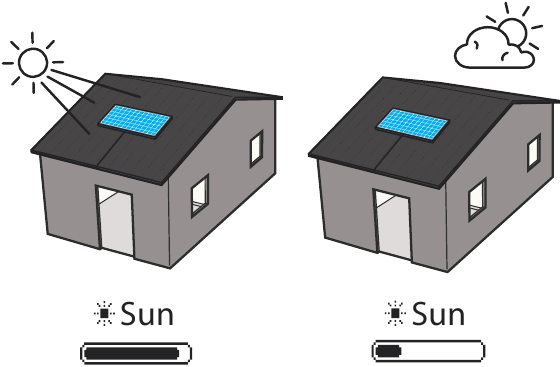

El suministro de energía de su sistema se ve afectado directamente por la intensidad del sol, que variará según el clima, la estación y la hora del día.

Vea la intensidad actual del sol en la Pantalla 2 de la pantalla de su Caja de Control.

PAGO (SOLO MODELO PAYG)

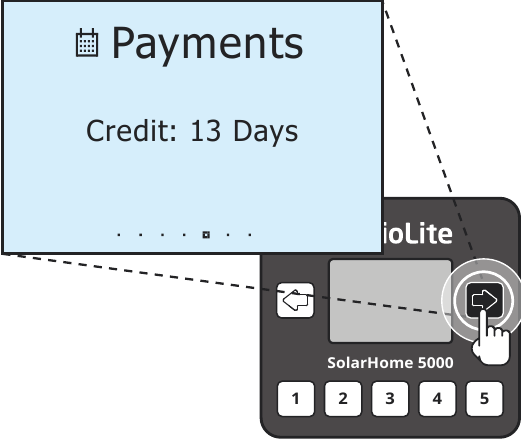

VISUALIZACIÓN DE SU ESTADO DE PAGO

La pantalla 5 muestra el número de días pagados y el número de días restantes para pagar para completar la propiedad.

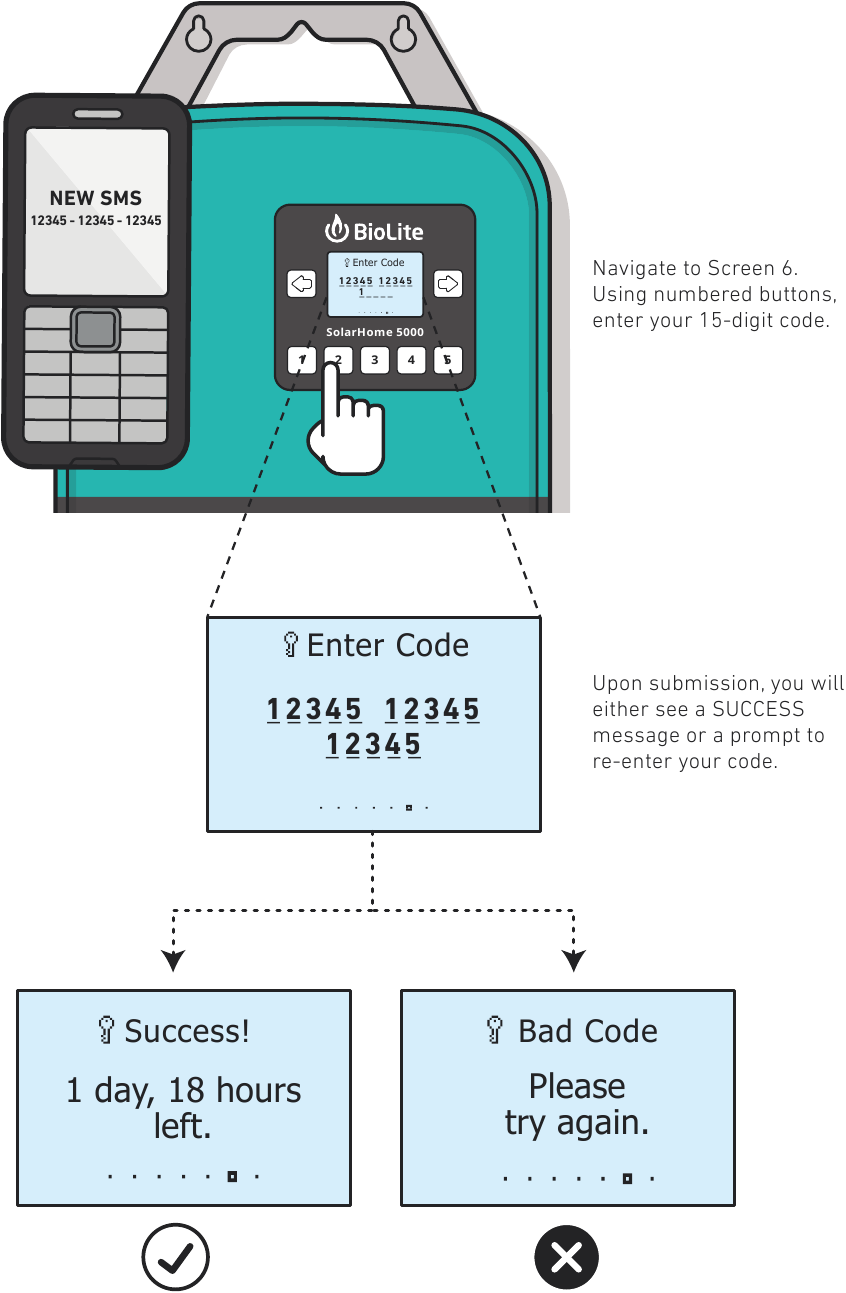

INTRODUCCIÓN DE UN CÓDIGO DE PAGO

Navegue a la Pantalla 6. Usando los botones numerados, ingrese su código de 15 dígitos.

Al enviarlo, verá un mensaje de ÉXITO o un aviso para volver a ingresar su código.

CONEXIÓN DE ACCESORIOS Y SISTEMAS

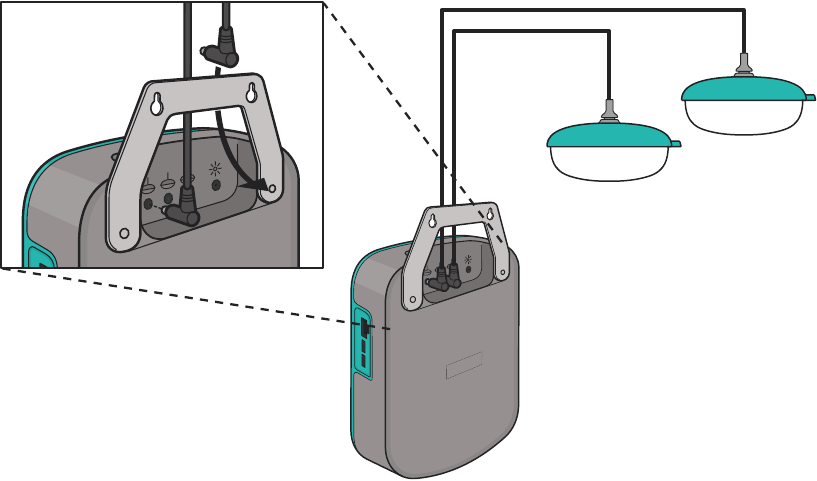

CONECTAR LUCES COLGANTES

NOTA: Solo se aplica si las luces colgantes están incluidas en su sistema

Retire la Caja de Control de la pared y conecte los cables de la luz colgante a los puertos en la parte posterior de la caja como se muestra.

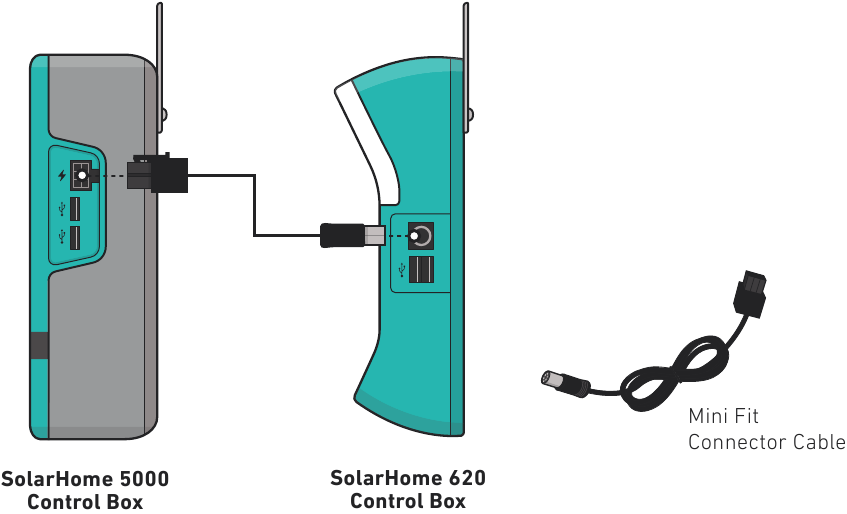

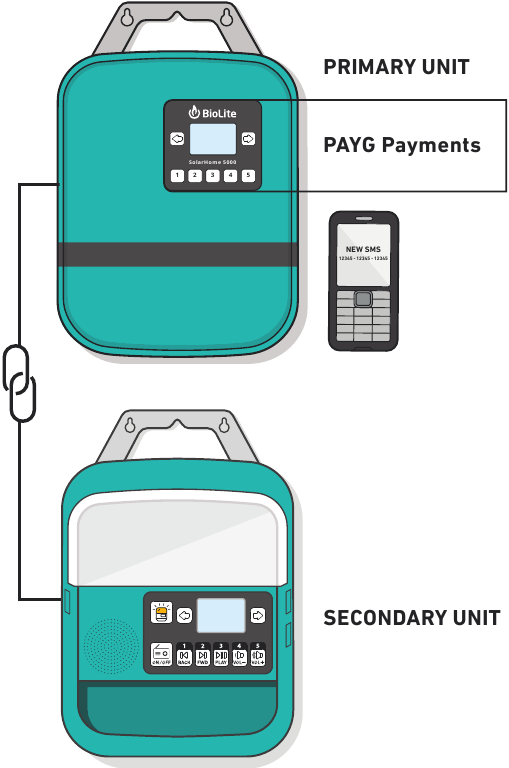

CONEXIÓN A UN SOLARHOME 620

Conecte los sistemas utilizando un Mini Fit Connector (no incluido). Una vez conectado, navegue a la Pantalla 6. Usando los botones numerados, ingrese su código de 15 dígitos.

Una vez que los sistemas estén conectados, no los desconecte.

Cuando conecta su SolarHome 5000 a otro sistema, se convierte en la unidad principal. Todos los pagos deben realizarse a través de la unidad principal.

Todos los créditos y la energía se comparten automáticamente cuando la unidad está emparejada.

INFORMACIÓN DE SEGURIDAD

Mantenga el Panel Solar limpio y libre de obstrucciones para un mejor rendimiento.

No conecte el Panel Solar directamente a un teléfono ni a ningún otro dispositivo.

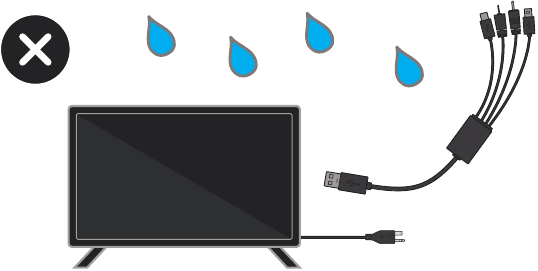

Mantenga todos los cables y conectores libres de agua y suciedad.

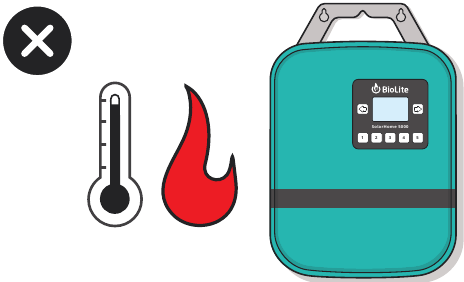

Nunca exponga el producto a altas temperaturas o fuego.

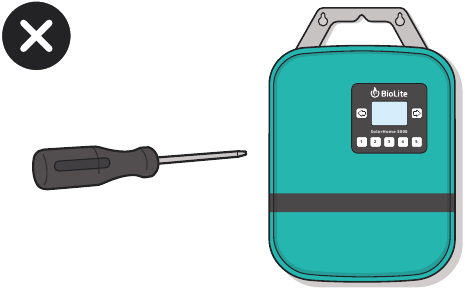

No intente desmontar ni reparar el producto. Póngase en contacto con el servicio de atención al cliente para cualquier reparación o sustitución necesaria.

Peligro de asfixia
Piezas pequeñas y cordones. No apto para niños menores de 3 años.

SOPORTE ADICIONAL

Para obtener ayuda y soporte adicionales, póngase en contacto con su distribuidor local de SolarHome 5000.

SOLUCIÓN DE PROBLEMAS

Mi batería no se está cargando

Comprobar la conexión
Asegúrese de que el Panel Solar esté conectado de forma segura a la Caja de Control

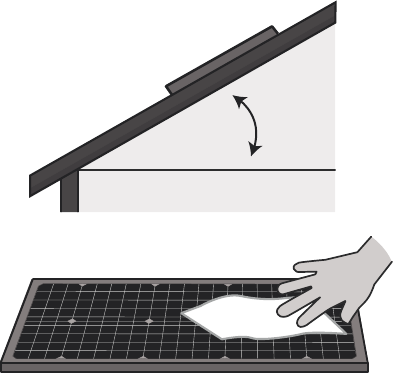

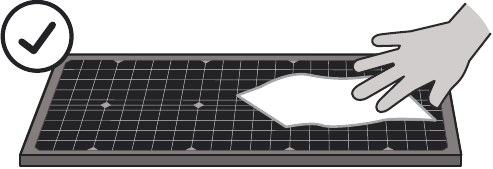

Ajustar y limpiar el panel solar
Ajuste el ángulo y la posición del Panel Solar para obtener una carga óptima del sol. Use un paño húmedo para limpiar el Panel Solar.

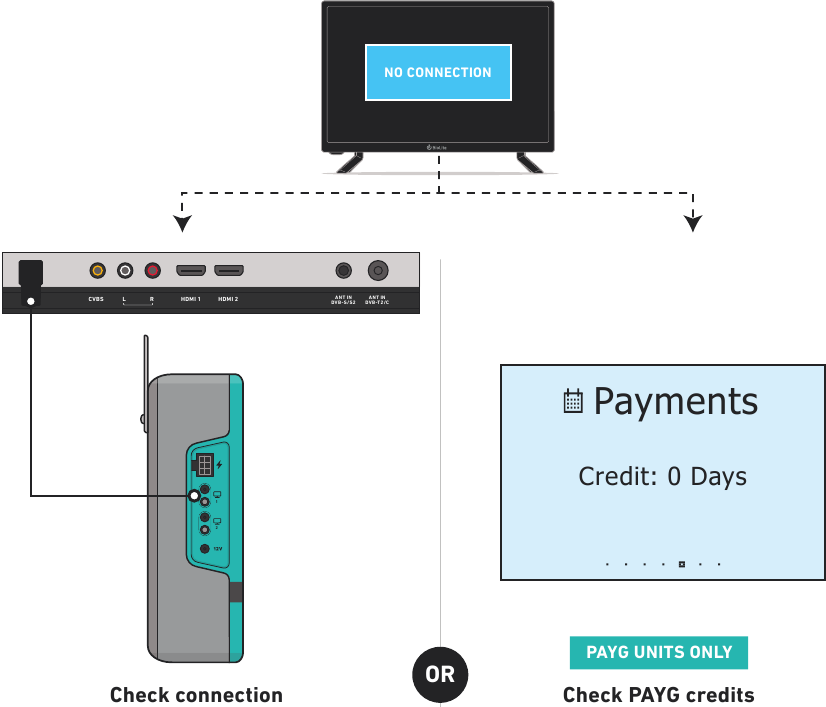

No se muestra ninguna conexión en mi TV

Comprobar la conexión
Asegúrese de que el televisor esté conectado de forma segura a la Caja de Control
O
SOLO UNIDADES PAYG
Comprobar los créditos PAYG
Compruebe la Pantalla 5 en la Caja de Control para ver si tiene créditos PAYG disponibles

Mi TV se apagó

Comprobar la conexión
Asegúrese de que el televisor esté conectado de forma segura a la Caja de Control

La unidad puede estar en modo de energía de reserva
Compruebe el nivel de la batería en la Pantalla 1 en la Caja de Control

Mi sistema está inactivo

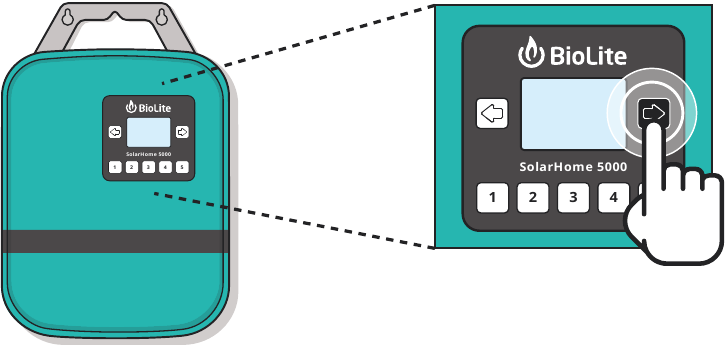

Salir del modo de suspensión
Mantenga presionada la tecla de flecha

TIEMPOS DE FUNCIONAMIENTO Y ESPECIFICACIONES

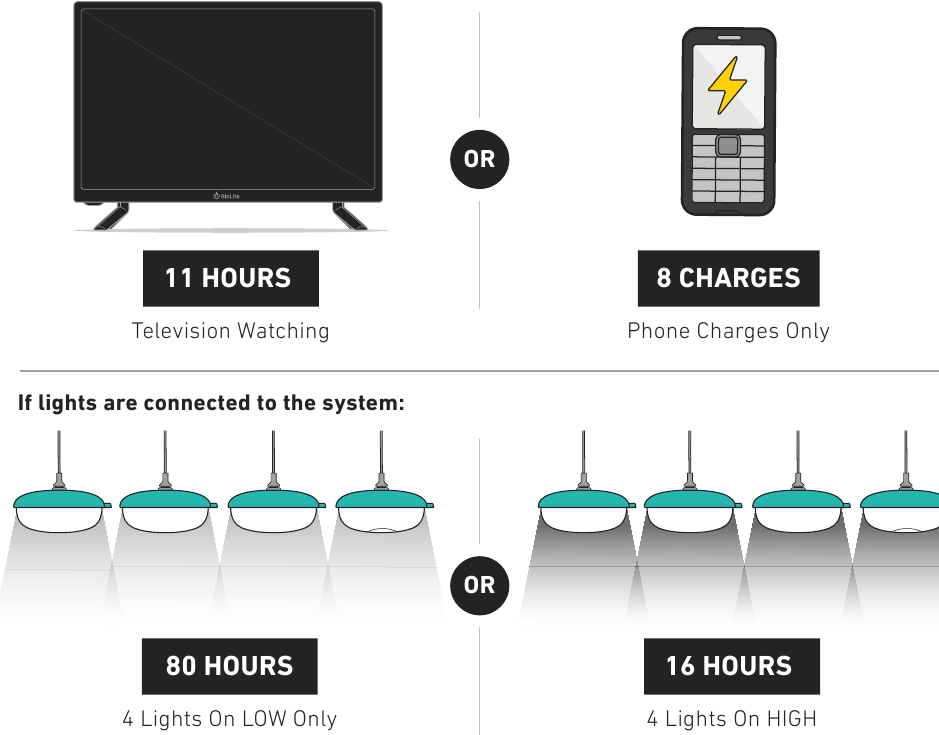

TIEMPOS DE FUNCIONAMIENTO - CARGA DE UN DÍA COMPLETO

ESPECIFICACIONES

Energía Diaria Disponible: 155 Wh

Tiempo de Ejecución Solo TV de 24": 11 horas (Terrestre), 8.5 horas (Satélite usando decodificador interno)

Tiempo de Ejecución Solo 4 Luces en Alto (800 Lm): 16 horas (12,800 lm-hr)

Combinación de Tiempo de Ejecución (Televisión de 24" al 50% de Brillo y 50% de Volumen + 4 Luces en Alto): 6.0 horas (Satélite usando decodificador interno)

Modo de Energía de Reserva: 1600 lm-hr de iluminación, Configurable ON/OFF (encendido/apagado)

Carga de Teléfono Móvil: Carga rápida USB: 5 V, 2.1A

Puertos de Alimentación del Dispositivo: 2x 12 V con autenticación PAYGO, 1x 12V

Panel Solar: 50 W, 32 V Policristalino

Especificación de la Batería: 14.8V, 7.8 Ah Li-NMC (115 Wh)

Especificación de la Televisión: TV Digital HD de 24"
Satélite DVB-S2, Terrestre DVB-T2/C, medios USB, 2x HDMI, video por Componentes, tarjeta CAM/CI

Accesorios Adicionales: Adaptador de teléfono móvil, cable de expansión (opcional)

Garantía: Garantía de 2 años
