Beta 1827 - Manual del soldador de gas

Atención

• El soldador contiene gas inflamable (gas butano) bajo presión: utilícelo con precaución.
• NO exponga el soldador a temperaturas superiores a +50°C (120°F) y evite la exposición prolongada a la luz solar.
• Podrían producirse fugas de gas si la PALANCA DE CONTROL DE GAS no está colocada correctamente o está ajustada al máximo.
• NO recargue, active ni opere el soldador cerca de llamas o fuentes de calor, hornos o materiales combustibles.
•
  En el modo de soplete, la punta puede alcanzar temperaturas de 1300°C (2500°F).
•
  En el modo de soplete, la punta es casi invisible a la luz del sol o bajo luces brillantes.
• NO TOQUE LA PUNTA DEL SOLDADOR CUANDO ESTÉ CALIENTE.
• NO deje el soldador desatendido cuando esté en funcionamiento o cuando esté caliente.
• ASEGÚRESE SIEMPRE DE REEMPLAZAR EL SOLDADOR CUANDO NO ESTÉ CALIENTE.
• APAGUE EL SOLDADOR ANTES DE REEMPLAZAR LA PUNTA DE SOLDADURA Y ASEGÚRESE DE QUE LA PUNTA NO ESTÉ CALIENTE ANTES DE OPERAR.

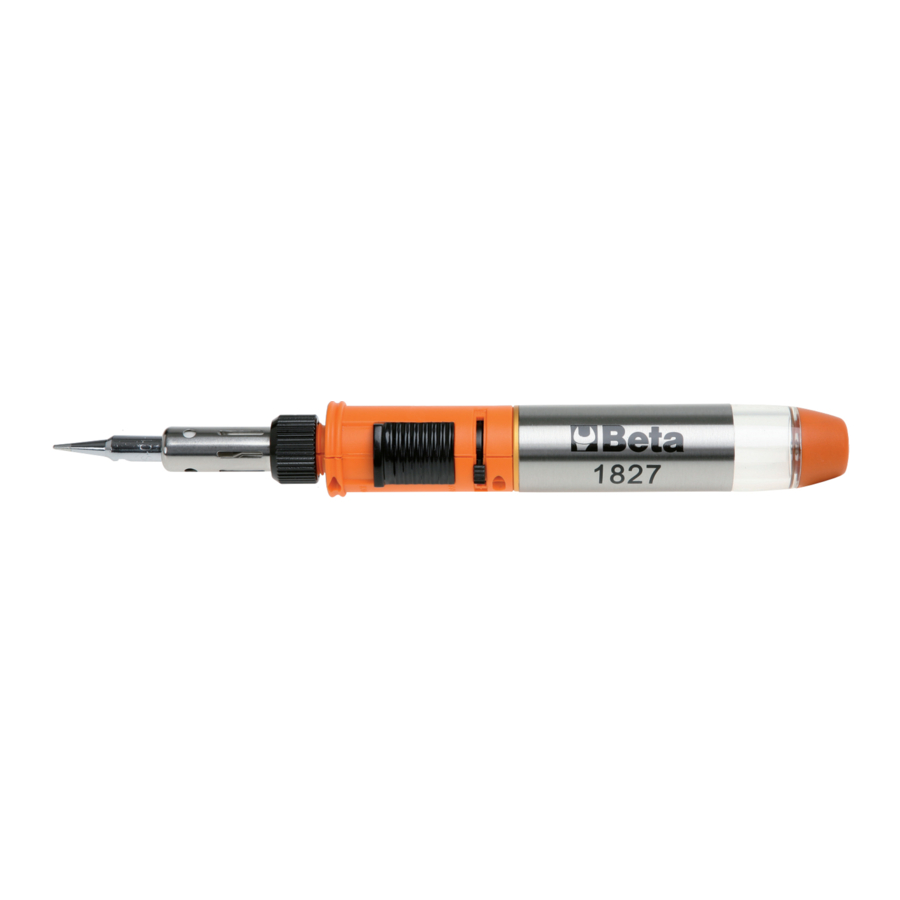

Descripción general

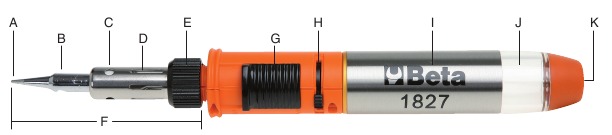

1. Punta de soldadura
2. Orificio de escape de aire caliente
3. Ventana
4. Carcasa de la punta
5. Tuerca moleteada
6. Punta ensamblada
7. Interruptor de encendido/apagado (On/off ignition switch)
8. Palanca de control de gas
9. Tanque de gas
10. Ventana transparente
11. Válvula de llenado

Recarga

1. Asegúrese de que el interruptor de encendido/apagado (on/off ignition switch) esté en la posición OFF (apagado) antes de recargar el soldador.

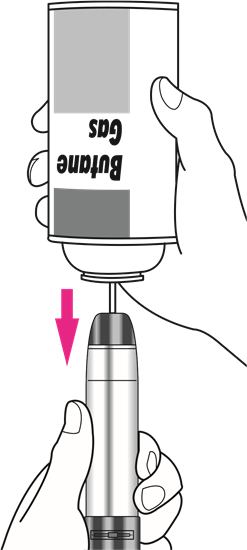

2. Para llenar el soldador con gas, sostenga el recipiente en posición vertical como se muestra en la figura 1 (la transferencia de gas depende de la fuerza de la gravedad).

   Figure 1

3. Mientras recarga el soldador, observe el nivel de gas en la ventana transparente del tanque y deje de recargar cuando el tanque esté casi lleno.

Encendido/Apagado

1. Coloque el interruptor de encendido/apagado (on/off ignition switch) en la posición intermedia.

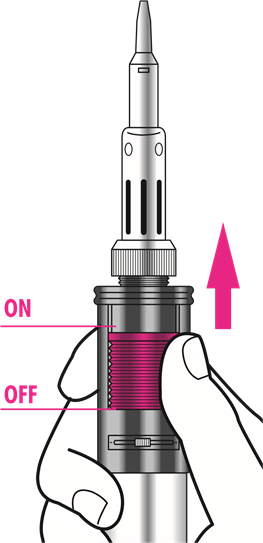

2. Mueva el interruptor de encendido/apagado (on/off ignition switch) a la posición ON (encendido) para liberar gas (ver figura 2).

   Figure 2

3. Empuje el interruptor lo más lejos posible para activar el encendido y luego déjelo que vuelva a la posición ON (encendido) para mantener el soldador en funcionamiento.
4. Para apagar el soldador, coloque el interruptor en la posición OFF (apagado).
5. No toque la punta de soldadura, la punta ensamblada o la tuerca moleteada cuando el soldador esté encendido.
6. No encienda el soldador cuando la punta de soldadura no esté correctamente ensamblada.

Reemplazo de la punta de soldadura

1. Asegúrese de que el soldador esté frío antes de quitar la punta de soldadura.
2. El catalizador que se puede ver a través del orificio de escape de aire caliente es extremadamente delicado y puede dañarse si se somete a tensión de forma inadecuada.
3. La punta de soldadura se puede quitar, lo que permite instalar otros tipos de puntas. Cuando la punta de soldadura no esté caliente, desenrosque la tuerca moleteada y reemplace la punta de soldadura. Asegúrese de no apretar demasiado la tuerca para evitar que se dañe la punta ensamblada.

Limpieza o reemplazo de la válvula (3B)

Figure 3

1. Retire la punta ensamblada desenroscando la tuerca moleteada.

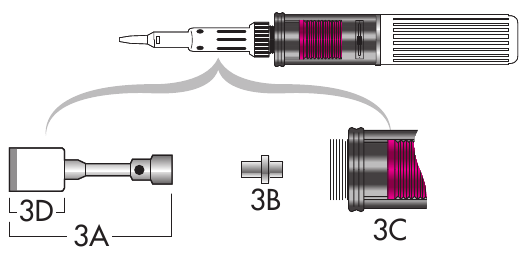

2. Desenrosque el quemador (3A) del cuerpo (3C) (ver figura 3). Use un par de alicates o cualquier otra herramienta para desenroscar, si es necesario.
3. Retire con cuidado la válvula (3B) tirando de ella fuera del cuerpo (3C).
4. TENGA EN CUENTA QUE EL LADO MÁS CORTO DE LA VÁLVULA DEBE ENCAJAR EN EL CUERPO Y NO AL REVÉS.
5. Sumerja la válvula en alcohol isopropílico o en cualquier otro disolvente similar durante aproximadamente 5 minutos.
6. Coloque la válvula limpia o una válvula nueva en el cuerpo (3B) a través del lado más corto.
7. Apriete el quemador 3A de nuevo, con un par de alicates, si es necesario.
