Fela CASAMBI - Switch Manual
- 1 Montaje del interruptor (Mounting the switch)
- 2 Instalación del interruptor (Installing the switch)
- 3 Inserción de la batería (Inserting the battery)
- 4 Inicializar / configurar interruptores (Initialize / configure switches)
- 5 ESPECIFICACIONES TÉCNICAS (TECHNICAL SPECIFICATIONS)
- 6 INSTRUCCIONES DE SEGURIDAD (SAFETY INSTRUCTIONS)
- 7 PROTECCIÓN AMBIENTAL Y ELIMINACIÓN (ENVIRONMENTAL PROTECTION AND DISPOSAL)
- 8 DECLARACIÓN DE CONFORMIDAD (DECLARATION OF CONFORMITY)
- 9 Referencias (References)
- 10 Descargar el manual
- 11 En otros idiomas

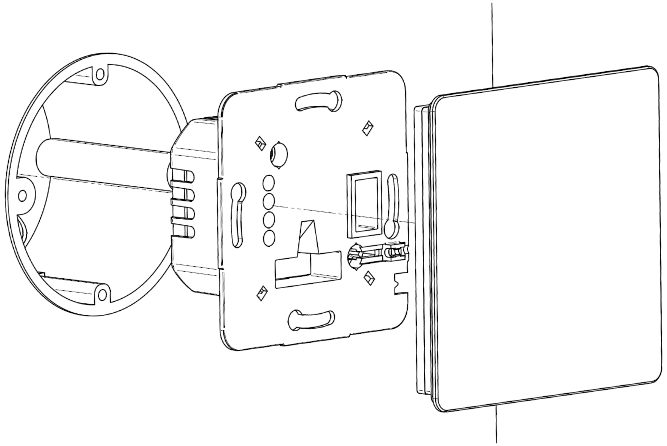

Montaje del interruptor (Mounting the switch)
(stationary 230V)
Conecte el inserto empotrado (unidad de fuente de alimentación) y luego móntelo en la posición correcta en la instalación existente (zócalo). Inserte el panel frontal de vidrio, debe encajarse en su lugar con un chasquido audible.

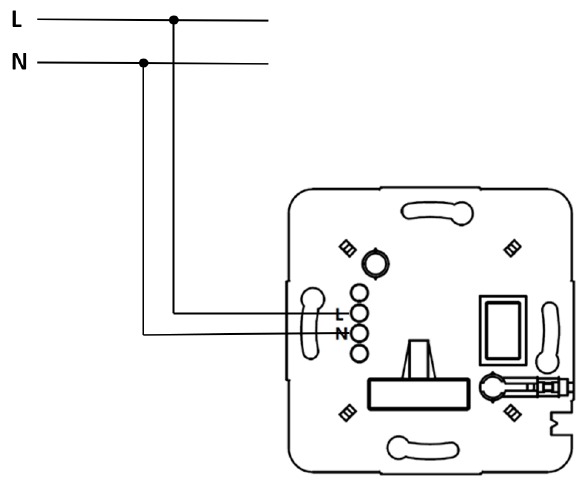

Instalación del interruptor (Installing the switch)
(stationary 230V)
La sección de alimentación debe conectarse como se muestra (L/N). Para ello, los cables de conexión deben pelarse aprox. 6 - 8 mm. Luego ajuste la sección de alimentación de manera apropiada y fíjela utilizando los tornillos de montaje del inserto empotrado.

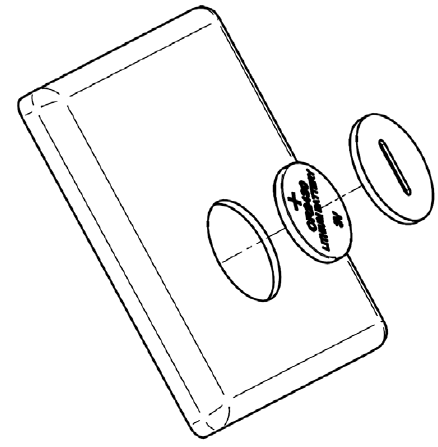

Inserción de la batería (Inserting the battery)
(mobile battery switch)
Abra el compartimento de la batería con cuidado girándolo en sentido antihorario. Inserte una pila de botón tipo CR2430 con el terminal positivo apuntando hacia la tapa de la batería. Gire la tapa de la batería en el sentido de las agujas del reloj para cerrar. Solo se puede cerrar con la batería insertada.

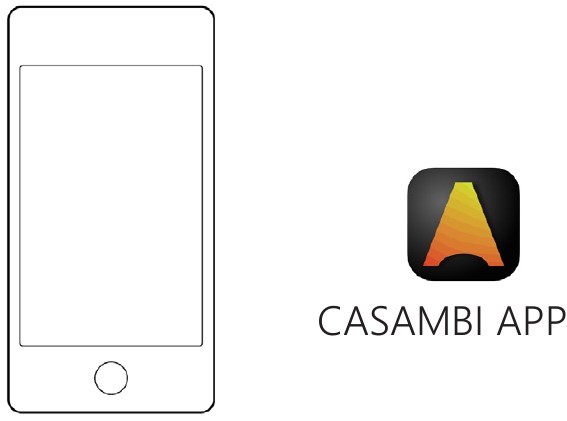

Inicializar / configurar interruptores (Initialize / configure switches)
Al presionar cualquier tecla del FELA SWITCH, se activa la detección automática en la aplicación.
Al tocar en „Add to..." ("Añadir a...") se puede seleccionar la red deseada.
ESPECIFICACIONES TÉCNICAS (TECHNICAL SPECIFICATIONS)
| Stationary 230 Volt | Mobile battery switch | |
| Operating voltage | 220 – 240 V | 3,3 V button cell (CR2430) |
| Frequency | 50 Hz | |
| Power consumption | < 5 mA | < 50 µA |
| Operating temperature | 10 to 30°C | |
| Storage temperature | -20°C to 60°C | |
| Signal transmission | Bluetooth 4.0 | |
| Frequency | 2,4 GHz | |
| Max. transmission power | 2,51 mW | |
| Bluetooth range | up to 30 m | |
| Surface | Glass in black, white, silver-grey | |
| Dimension (L x W x H) | 86 x 86 x 43,3 mm (surface 11,6 mm) | 89 x 89 x 9,8 mm |
| Wallpaper compensation | max. 1 mm | - |
Encontrará instrucciones completas de funcionamiento e instalación en nuestro sitio web en www.fela.de/downloads-2
INSTRUCCIONES DE SEGURIDAD (SAFETY INSTRUCTIONS)
Peligro de descarga eléctrica. Antes de trabajar en el dispositivo, desconecte todos los interruptores automáticos asociados (interruptor de pared estacionario de 230 V).
Peligro de explosión si se utilizan baterías incorrectas. Mantenga las baterías fuera del alcance de los niños. Tragar una batería puede tener consecuencias mortales (versión de batería móvil).
Proteja el sistema de la luz solar directa para evitar altas temperaturas. Evite el uso del interruptor en habitaciones muy caldeadas y, si es posible, manténgalo alejado de fuentes de calor.
Mantenga el interruptor alejado de habitaciones con alta humedad.
Si el vidrio está dañado, por ejemplo, debido a una caída, el interruptor no debe volver a utilizarse.
Existe riesgo de lesiones. Los daños en el vidrio pueden provocar una activación falsa. Existe riesgo de quemaduras si la superficie del vidrio está demasiado caliente. Deje que el sistema se enfríe antes de volver a utilizar el dispositivo.
PROTECCIÓN AMBIENTAL Y ELIMINACIÓN (ENVIRONMENTAL PROTECTION AND DISPOSAL)
Los dispositivos viejos no deben desecharse con la basura doméstica. De acuerdo con las regulaciones de la UE, los dispositivos electrónicos deben entregarse en un punto de recogida designado al final de su vida útil.
Utilice los sistemas de devolución y recogida específicos de cada país para la eliminación de equipos eléctricos o electrónicos viejos y baterías.
Deseche los materiales de embalaje de forma respetuosa con el medio ambiente.
DECLARACIÓN DE CONFORMIDAD (DECLARATION OF CONFORMITY)
FELA GmbH declara por la presente que el FELA SWITCH CASAMBI como el interruptor de pared estacionario de 230 Voltios y el interruptor de batería móvil cumplen con la directiva 2014/53/UE.
FELA GmbH
Sturmbühlstraße 180 – 184
D-78054 Villingen-Schwenningen
Phone: +49 7720 3902-0 |
Referencias (References)
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Fela CASAMBI - Switch Manual
