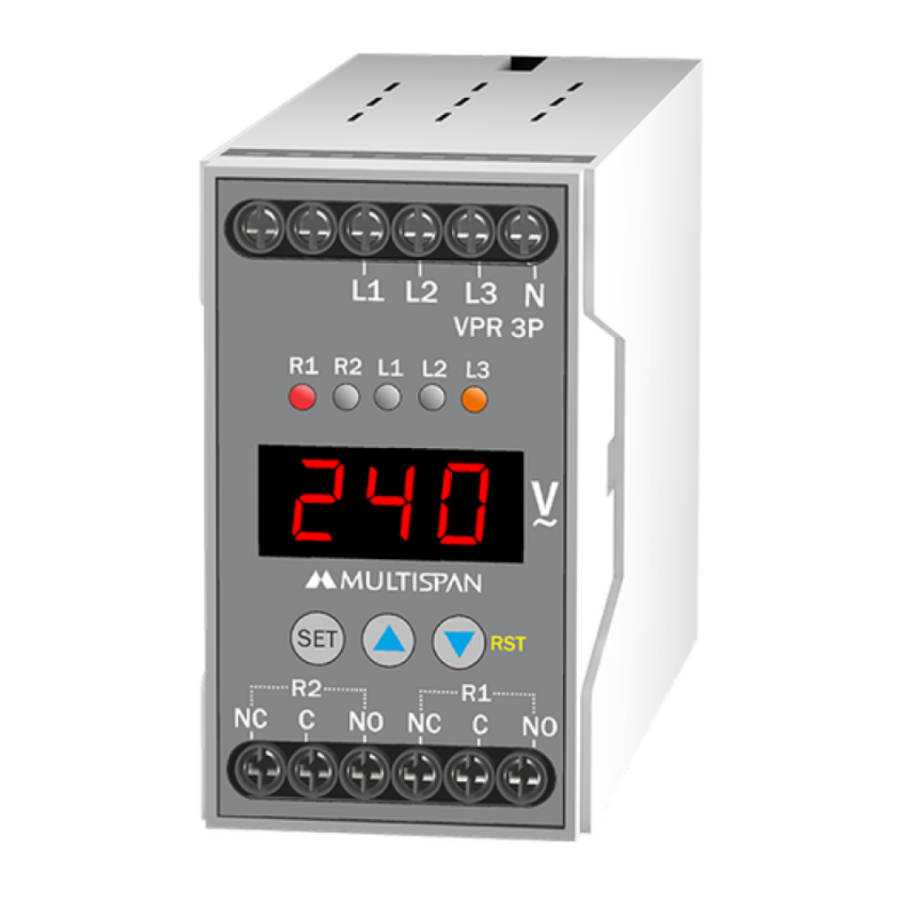

Manual de MULTISPAN VPR 3P

ESPECIFICACIONES TÉCNICAS

CARACTERÍSTICAS

Protección Disponible

• Sobre Voltaje
• Bajo Voltaje
• Sobre Frecuencia
• Bajo Frecuencia
• Asimetría
• Pérdida de Fase
• Secuencia de Fase

Pantalla LED brillante de 3 dígitos

Opción de reinicio Manual/Automático, autoalimentado

Parámetro de tiempo: Retardo de encendido, tiempo de recuperación (reinicio automático), retardo de disparo

ESPECIFICACIONES DE ENTRADA

PANTALLA Y TECLAS

ESPECIFICACIONES GENERALES

ESPECIFICACIONES DE SALIDA

SUMINISTRO AUXILIAR

Autoalimentado, 30 VA MAX

CONDICIONES AMBIENTALES

INSTALACIÓN MECÁNICA

Vista Frontal(mm)	Vista Lateral(mm)

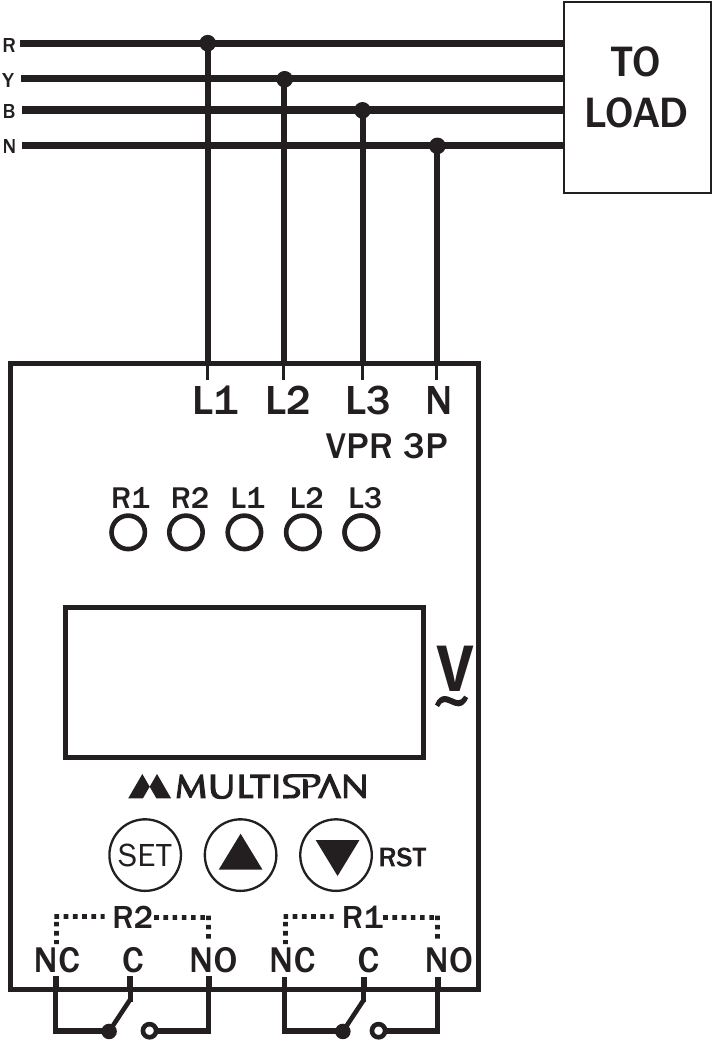

CONEXIÓN DE TERMINALES

OPERACIÓN DE LAS TECLAS

FUNCIÓN	TECLA DE PRESIÓN
MODO OPERADOR
Para entrar en la configuración de parámetros	Durante 5 segundos
Para ver el voltaje de fase individual	O
Para Desplazar y Mantener la Página	+
Para reiniciar el contacto del relé en modo manual después del disparo	RST
MODO DE CONFIGURACIÓN DE PARÁMETROS
Se utiliza para establecer el valor del parámetro y para guardar y salir del menú
Para incrementar el valor en la configuración de parámetros
Para disminuir el valor en la configuración de parámetros	RST

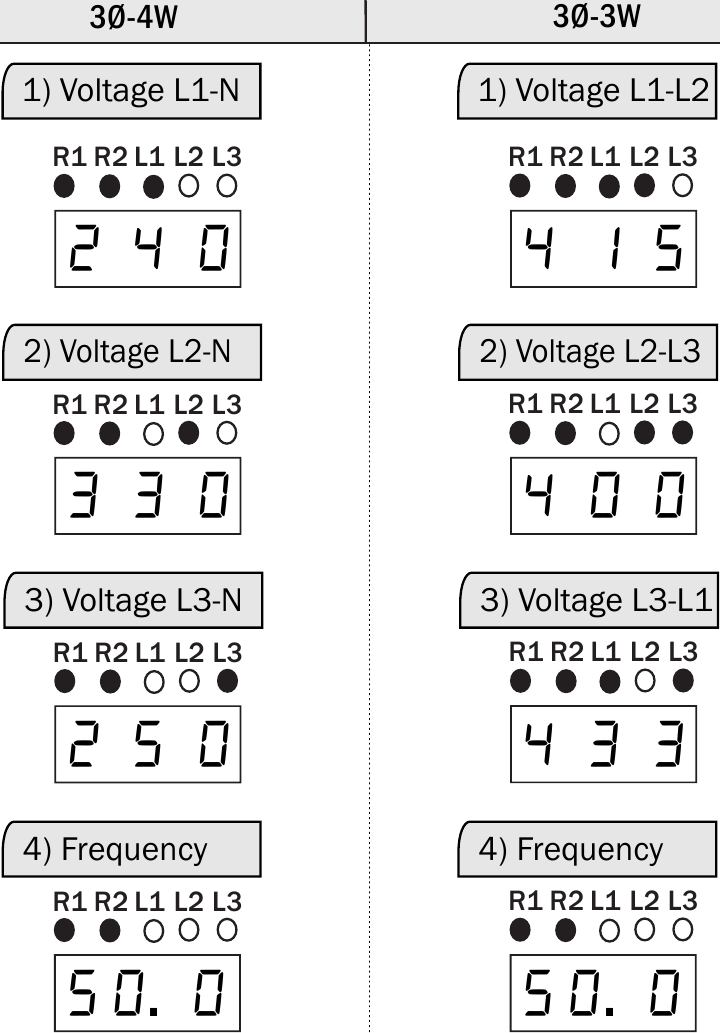

PÁGINA DE PANTALLA

PASOS DE INSTALACIÓN MECÁNICA

1. Para instalar el instrumento en un carril DIN, levante la abrazadera en la parte posterior del instrumento y colóquelo en el carril. Ahora suelte la abrazadera, para que el instrumento encaje en el carril DIN.
2. Asegúrese de que el instrumento esté bien ajustado tirando de él hacia afuera.
3. Para quitar el instrumento, levante la abrazadera para liberarlo del carril DIN.
4. El equipo en su estado instalado no debe estar cerca de ninguna fuente de calor, vapores cáusticos, vapor de aceite u otros subproductos no deseados del proceso.
5. No conecte nada a los terminales no utilizados.

MANTENIMIENTO

1. El equipo debe limpiarse regularmente para evitar el bloqueo de las partes de ventilación.
2. Limpie el equipo con un paño suave y limpio. No utilice alcohol isopropílico ni ningún otro agente de limpieza.
3. El resistor fusible no debe ser reemplazado por el operador.

DIRECTRICES DE INSTALACIÓN

1. No permita que piezas de metal, recortes de alambre o finas limaduras metálicas de la instalación entren en el producto, ya que podría provocar un peligro para la seguridad que a su vez podría poner en peligro la vida o causar una descarga eléctrica al operador.
2. Se debe instalar un disyuntor o interruptor principal entre la fuente de alimentación y el terminal de suministro para facilitar la función de encendido "ON" o apagado "OFF" (apagar). Sin embargo, este interruptor principal o disyuntor debe instalarse en un lugar conveniente normalmente accesible para el operador.
3. Utilice y almacene el instrumento dentro de los rangos de temperatura ambiente y humedad especificados como se menciona en este manual.

PRECAUCIÓN DE SEGURIDAD

DIRECTRICES DE ADVERTENCIA

Riesgo de descarga eléctrica.

1. Para evitar el riesgo de descarga eléctrica, la fuente de alimentación del equipo debe mantenerse apagada "OFF" mientras se realiza la disposición del cableado. No toque los terminales mientras se suministra energía.
2. Para reducir la interferencia electromagnética, utilice un cable con una clasificación adecuada y se deben hacer giros del mismo tamaño con la conexión más corta.
3. El cable utilizado para la conexión a la fuente de alimentación debe tener una sección transversal de 1 mm o mayor. Estos cables deben tener una capacidad de aislamiento hecha de al menos 1.5kV.
4. Se puede esperar un mejor efecto antirruido utilizando un cable de alimentación estándar para el instrumento.

CONFIGURACIÓN DE PARÁMETROS

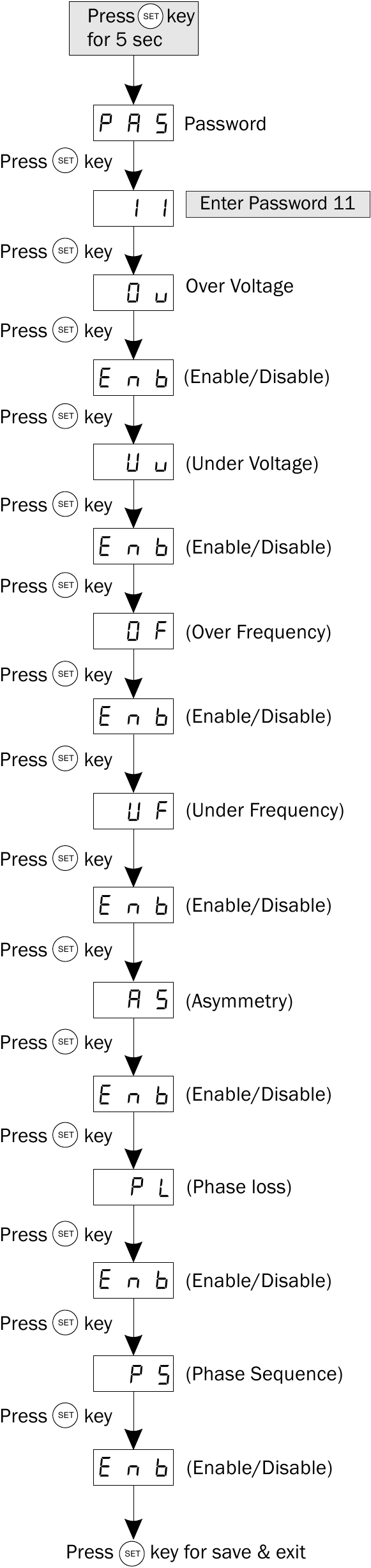

Contraseña 11: Para habilitar / deshabilitar el parámetro (Sobre Voltaje, Bajo Voltaje, Sobre Frecuencia, Bajo Frecuencia, Asimetría, Pérdida de fase, Secuencia de fase)

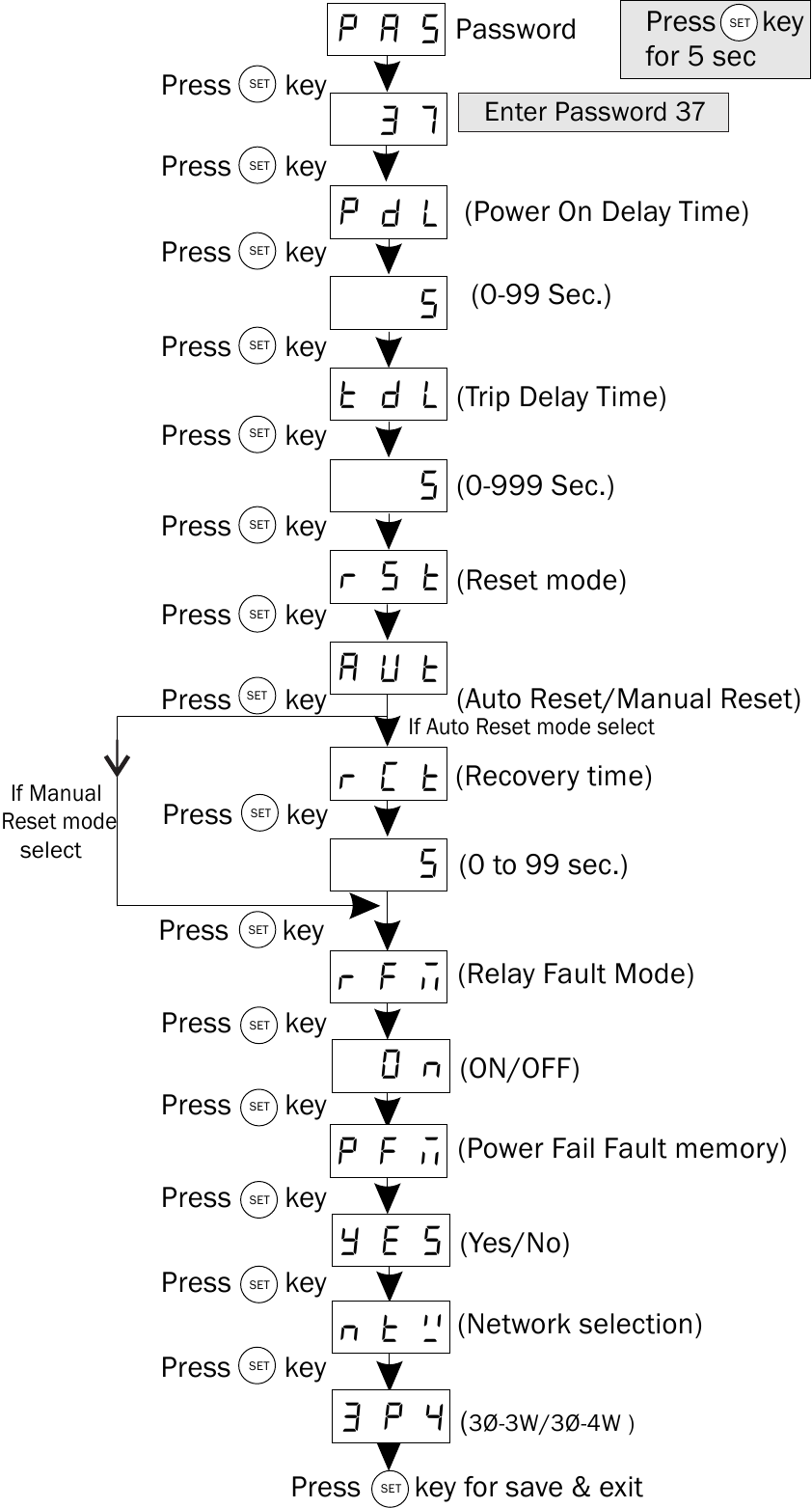

Contraseña 37: Para configurar el tiempo de retardo de encendido, el tiempo de retardo de disparo, el modo de reinicio, el modo de falla del relé.

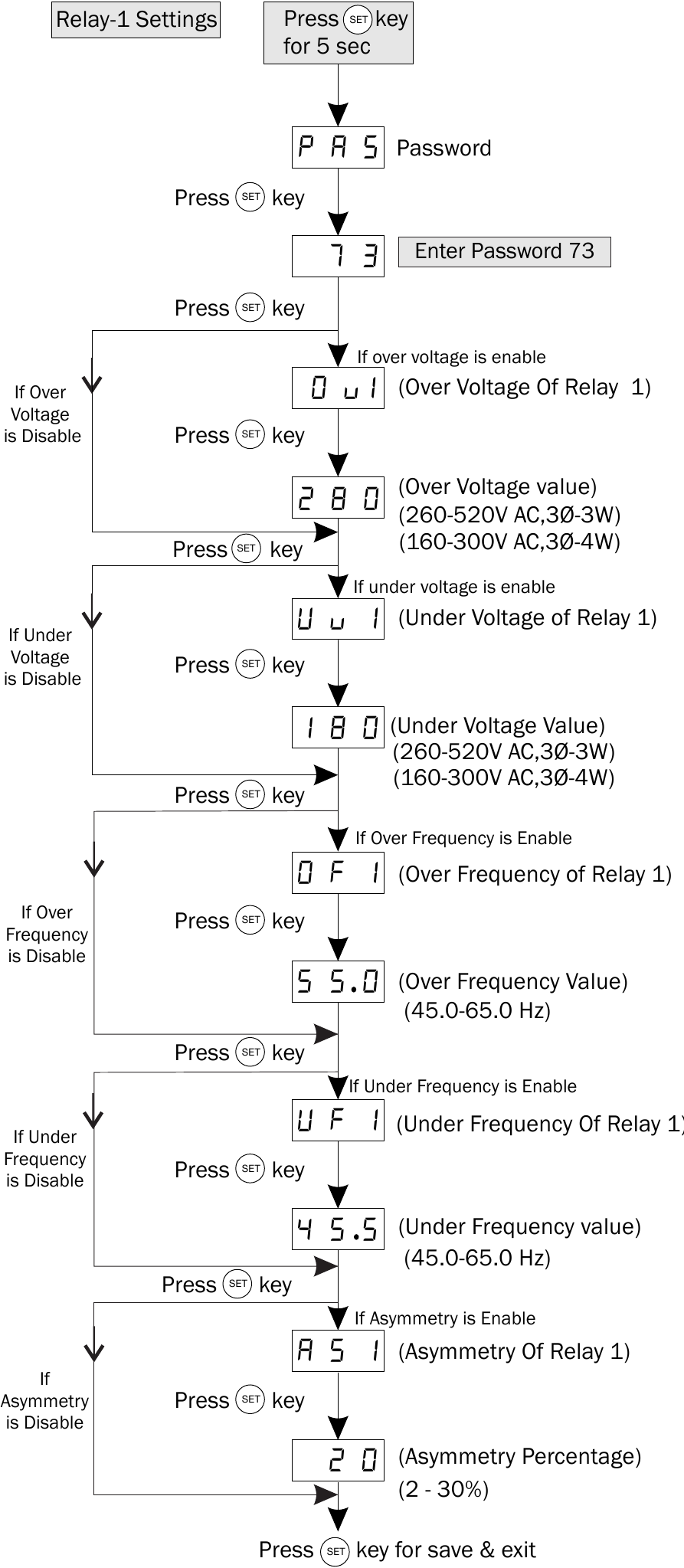

Contraseña 73: Configuración del Relé 1

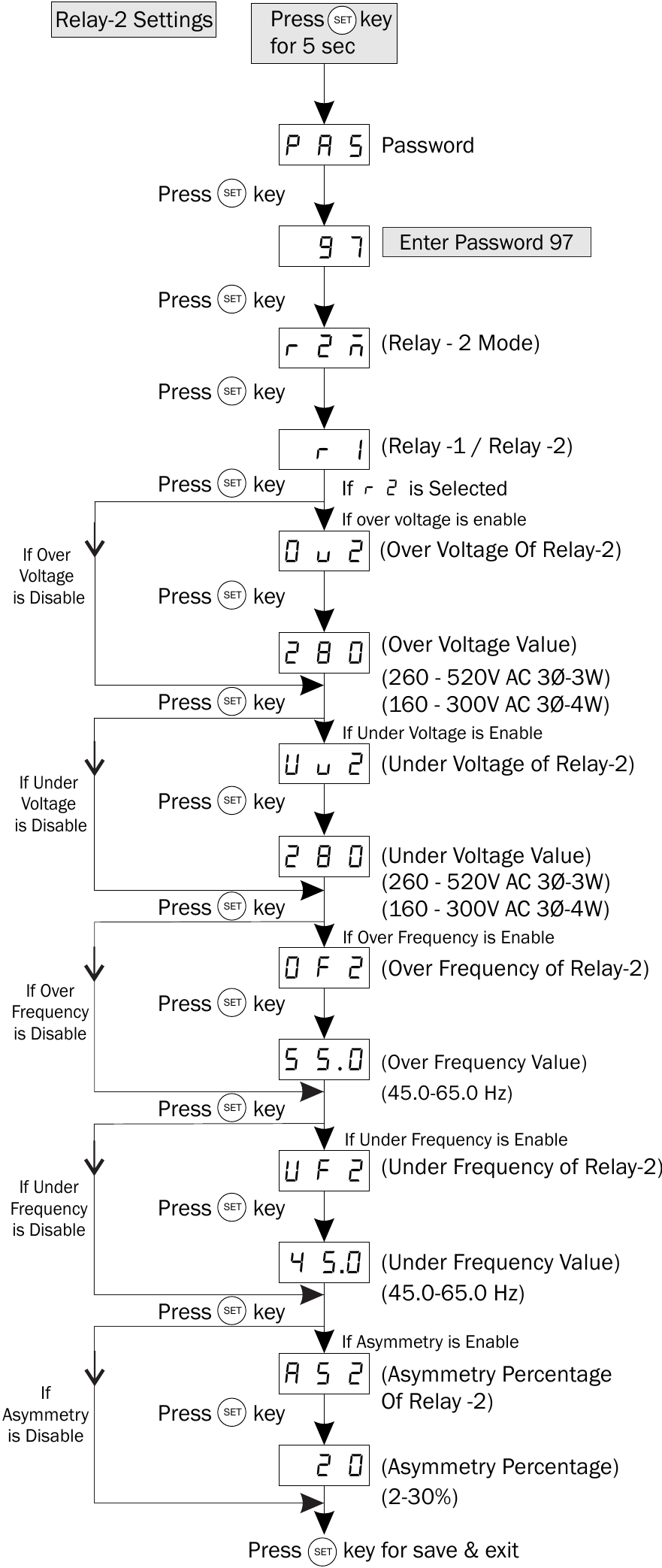

Contraseña 97: Configuración del Relé 2

(Configuración del Relé-1 y Relé-2: Para configurar el valor de disparo de Sobre Voltaje, Bajo Voltaje, Sobre Frecuencia, Bajo Frecuencia, Porcentaje de Asimetría)

• Si R2M (modo Relé-2) se selecciona como R1 (Relé-1), toda la configuración realizada para el Relé-1 se establecerá automáticamente para el Relé-2.
• Para Mantener y Desplazar, presione + tecla durante 3 segundos.

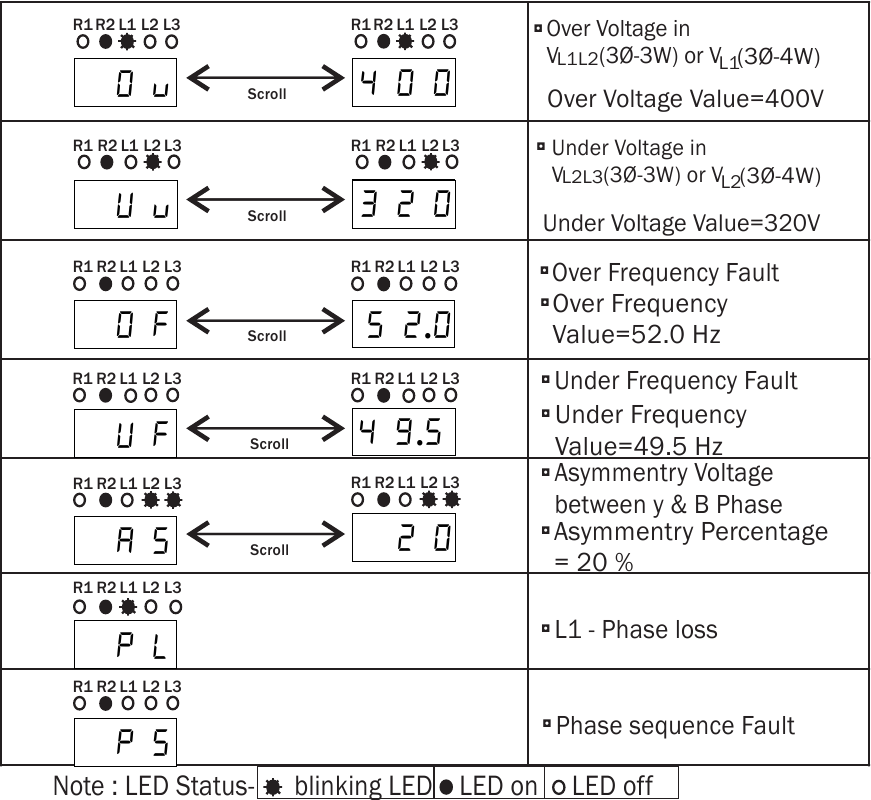

MENSAJE DE FALLA

Las especificaciones están sujetas a cambios, ya que el desarrollo es un proceso continuo,
Así que para obtener información operativa y soporte más actualizados,
Póngase en contacto con nuestra línea de ayuda: 9978991474/76/82 o envíe un correo electrónico a service@multispanindia.com

Ver: 191201
