Manual de SHELLY PLUS I4
Leer antes de usar
Este documento contiene información técnica y de seguridad importante sobre el dispositivo, su uso seguro y su instalación.
Antes de comenzar la instalación, lea esta guía y cualquier otro documento que acompañe al dispositivo con atención y por completo. No seguir los procedimientos de instalación podría provocar un mal funcionamiento, peligro para su salud y su vida, violación de la ley o rechazo de la garantía legal y/o comercial (si la hubiera). Allterco Robotics EOOD no es responsable de ninguna pérdida o daño en caso de instalación incorrecta u operación inadecuada de este dispositivo debido a la falta de seguimiento de las instrucciones de seguridad y del usuario en esta guía.
Alto voltaje. No se conecte a la interfaz serial cuando Shelly® Plus i4 esté alimentado.
Introducción del producto
Shelly® es una línea de dispositivos innovadores gestionados por microprocesador, que permiten el control remoto de los aparatos eléctricos a través de un teléfono móvil, tableta, PC o sistema de automatización del hogar. Los dispositivos Shelly® pueden funcionar de forma autónoma en una red Wi-Fi local o también pueden ser operados a través de servicios de automatización del hogar en la nube. Se puede acceder, controlar y monitorear los dispositivos Shelly® de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre y cuando los dispositivos estén conectados a un router Wi-Fi e Internet. Los dispositivos Shelly® tienen servidores web integrados, a través de los cuales el usuario puede ajustarlos, controlarlos y monitorearlos. La función de nube podría utilizarse, si se activa a través del servidor web del dispositivo o la configuración en la aplicación móvil Shelly Cloud. El usuario puede registrarse y acceder a Shelly Cloud utilizando la aplicación móvil Android o iOS, o con cualquier navegador de Internet en https://my.shelly.cloud/
Los dispositivos Shelly® tienen dos modos Wi-Fi: punto de acceso (AP) y modo cliente (CM). Para operar en modo cliente, se debe ubicar un enrutador Wi-Fi dentro del alcance del dispositivo. Los dispositivos pueden comunicarse directamente con otros dispositivos Wi-Fi a través del protocolo HTTP. Allterco Robotics EOOD proporciona una API.
Para obtener más información, visite: https://shelly-api-docs.shelly.cloud/#shelly-family-overview
Controla tu hogar con tu voz
Los dispositivos Shelly® son compatibles con las funcionalidades compatibles con Amazon Echo y Google Home. Consulte nuestra guía paso a paso en: https://shelly.cloud/support/compatibility/

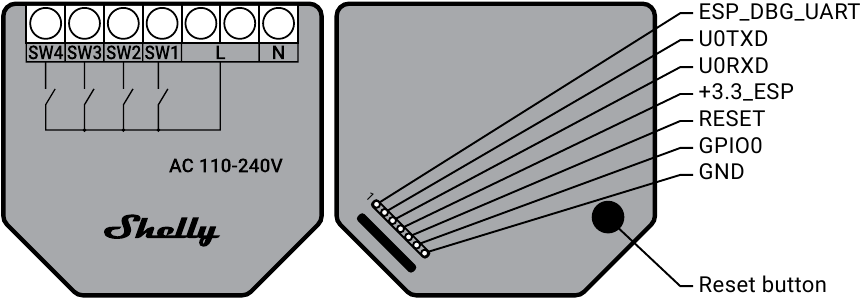

Leyenda
- N: Terminal/cable neutro
- L: Terminal/cable con corriente (110-240 V)
- SW1: Terminal del interruptor
- SW2: Terminal del interruptor
- SW3: Terminal del interruptor
- SW4: Terminal del interruptor
Instrucciones de instalación

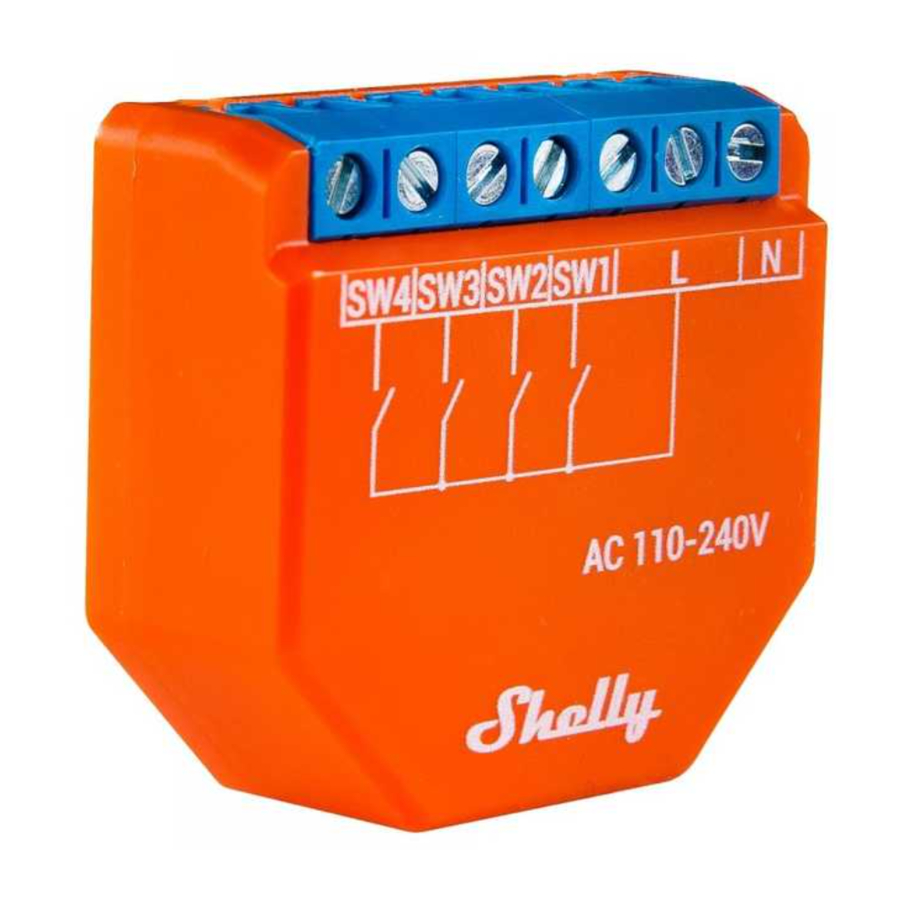

Shelly® Plus i4 (el Dispositivo) es una entrada de interruptor Wi-Fi diseñada para controlar otros dispositivos a través de Internet. Se puede adaptar a una consola de pared estándar, detrás de los interruptores de luz u otros lugares con espacio limitado.
Peligro de electrocución. El montaje/instalación del Dispositivo debe ser realizado por un electricista cualificado.
Conecte el Dispositivo solo de la forma que se muestra en estas instrucciones. Cualquier otro método podría causar daños y/o lesiones.
Utilice el Dispositivo solo en una red eléctrica y con aparatos que cumplan con todas las regulaciones aplicables. Un cortocircuito en la red eléctrica o cualquier aparato conectado al Dispositivo puede dañar el Dispositivo.
Antes de comenzar, use un medidor de fase o un multímetro para verificar que los interruptores estén apagados y que no haya voltaje en sus terminales y en los cables con los que está trabajando. Cuando esté seguro de que no hay voltaje, puede proceder a cablear el Dispositivo.

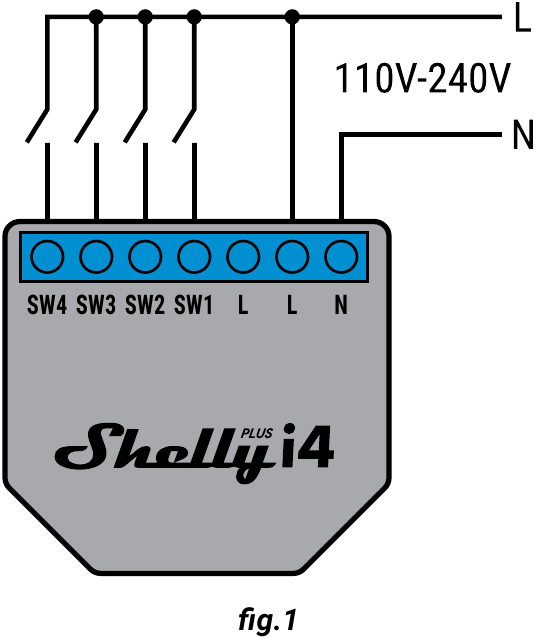

Conecte hasta 4 interruptores a un terminal "SW" del Dispositivo y el cable con corriente como se muestra en la fig. 1.
Conecte el cable con corriente a un terminal "L" y el cable neutro al terminal "N" del Dispositivo.
No inserte varios cables en un solo terminal.
RECOMENDACIÓN: Conecte el Dispositivo utilizando cables unifilares sólidos.
Inclusión inicial
Puede optar por usar Shelly® con la aplicación móvil Shelly Cloud y el servicio Shelly Cloud. Las instrucciones sobre cómo conectar su dispositivo a la nube y controlarlo a través de la aplicación Shelly se pueden encontrar en la "Guía de la aplicación".
También puede familiarizarse con las instrucciones para la gestión y el control a través de la interfaz web integrada en 192.168.33.1 en la red Wi-Fi, creada por el dispositivo.
No permita que los niños jueguen con el botón/interruptor conectado al Dispositivo. Mantenga los Dispositivos para el control remoto de Shelly (teléfonos móviles, tabletas, PC) lejos de los niños.
Especificación
- Fuente de alimentación: 110-240 V, 50/60 Hz CA
- Dimensiones (AlxAnxPr): 42x38x17 mm
- Temperatura de trabajo: 0°C a 40°C
- Consumo eléctrico: < 1 W
- Soporte de múltiples clics: Hasta 12 acciones posibles (3 por botón)
- Scripting (mjs): SÍ
- MQTT: SÍ
- Acciones de URL: 20
- CPU: ESP32
- Flash: 4MB
- Rango operativo: (dependiendo del terreno y la estructura del edificio): hasta 50 m en exteriores, hasta 30 m en interiores
- Potencia de la señal de radio: 1 mW
- Protocolo de radio: WiFi 802.11 b/g/n
- Frecuencia Wi-Fi: 2412-2472 МHz; (Máx. 2495 MHz)
- Frecuencia Bluetooth: TX/RX: 2402- 2480 MHz (Máx. 2483.5MHz)
- Salida RF Wi-Fi: <20 dBm
- Salida RF Bluetooth: <10 dBm
- Bluetooth: v.4.2
- Basic/EDR: SÍ
- Modulación Bluetooth: GFSK, π/4-DQPSK, 8-DPSK
Declaración de conformidad
Por la presente, Allterco Robotics EOOD declara que el tipo de equipo de radio Shelly Plus i4 cumple con las Directivas 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: https://shelly.cloud/knowledge-base/devices/shelly-plus-i4/
Fabricante: Allterco Robotics EOOD
Dirección: Bulgaria, Sofia, 1407, 103 Cherni vrah Blvd.
Tel.: +359 2 988 7435
Correo electrónico: support@shelly.cloud
Los cambios en los datos de contacto son publicados por el Fabricante en el sitio web oficial del Dispositivo https://www.shelly.cloud
Todos los derechos de la marca comercial Shelly® y otros derechos de propiedad intelectual asociados con este Dispositivo pertenecen a Allterco Robotics EOOD.
