Aeotec Bypass, ZW150 Manual

Aeotec by Aeon Labs Bypass.

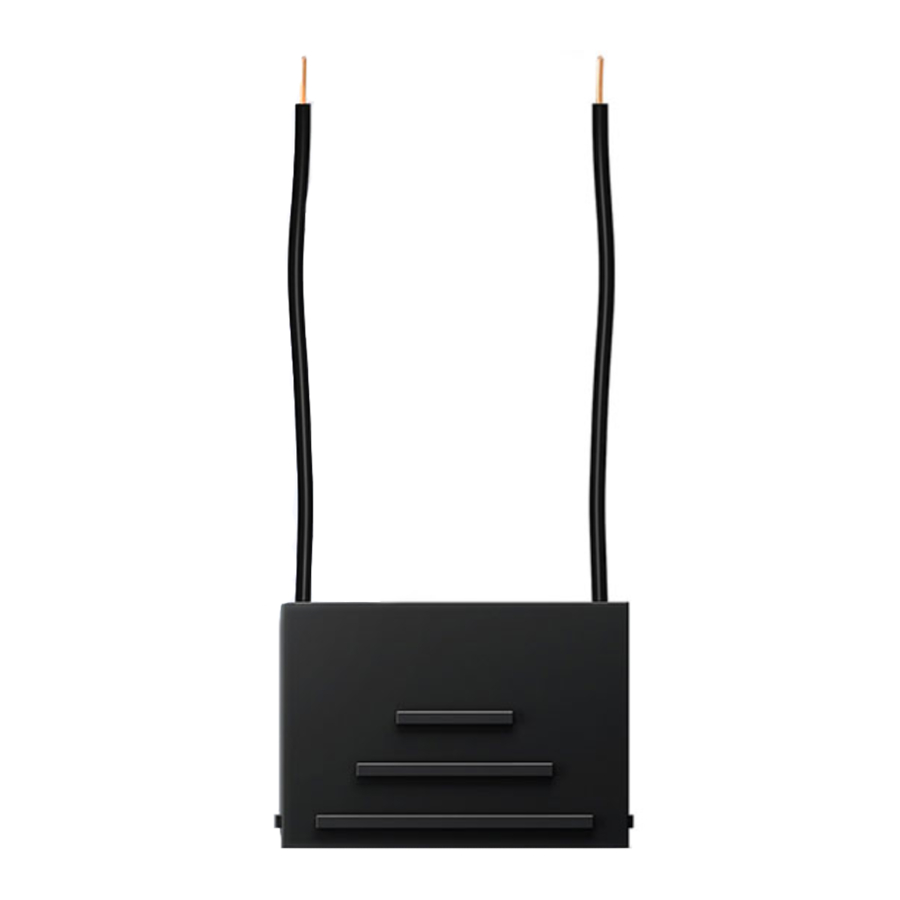

Aeotec Bypass es un dispositivo capacitivo y solo puede utilizarse con Aeotec Nano Dimmer. Cuando tu Nano Dimmer conecta luces LED o lámparas fluorescentes compactas de bajo consumo, el Bypass puede evitar el parpadeo de la luz LED al atenuar la luz y el brillo de la lámpara fluorescente compacta apagada.

Cuando el Nano Dimmer se instala mediante un sistema de 2 hilos, es posible que tengas que conectar una carga de baja potencia (por ejemplo, una luz LED o una lámpara fluorescente compacta de 4W) para controlarla.

En este caso, es posible que el Nano Dimmer no obtenga suficiente energía de la fuente de alimentación de CA, por lo que se puede agregar un bypass para que actúe como una carga ficticia y ayude a tu Nano Dimmer a obtener suficiente energía de la fuente de alimentación.

Familiarízate con tu Bypass.

Instalar Bypass.

El interruptor principal o el fusible deben estar apagados durante la instalación del Bypass.

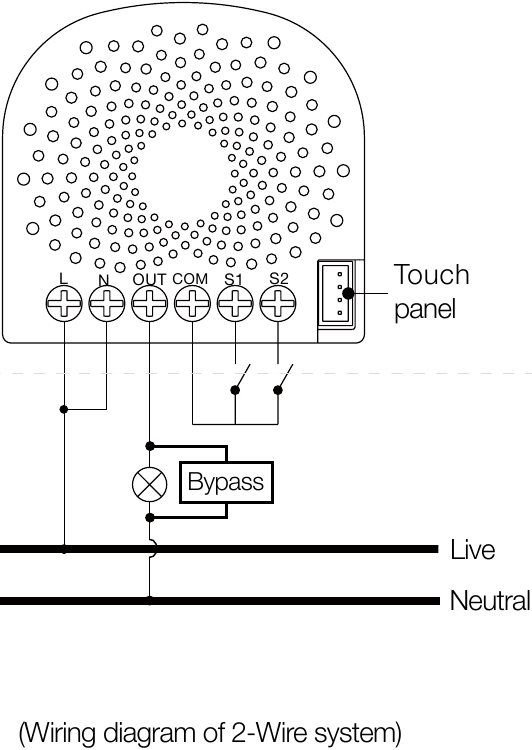

1. Instala el Bypass en paralelo con la carga de la bombilla.


   1. Utiliza el pelacables o el cuchillo para cables para quitar la parte aislada y luego exponer la parte metálica de los 2 cables de conexión de la bombilla.

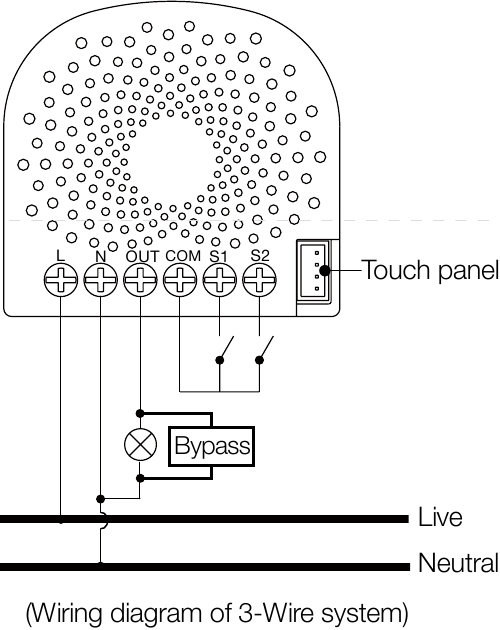

   2. Conecta el Bypass a los 2 cables de conexión de la bombilla, como se muestra a continuación:


   3. Utiliza la cinta aislante para envolver los puntos de conexión y evitar fugas eléctricas o descargas eléctricas.
2. Instala el Bypass en los terminales del Nano Dimmer.

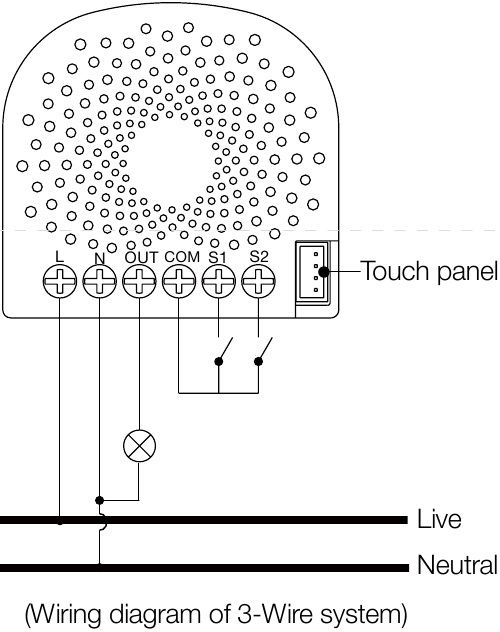

   Nota: esta instalación de Bypass solo se puede utilizar cuando tu Nano Dimmer está instalado mediante el sistema de 3 hilos (como se muestra en el diagrama a continuación).

   En el sistema de 3 hilos, el Bypass se puede conectar a los terminales "N" y "OUT" del Nano Dimmer directamente si es necesario. Como se muestra a continuación:


Especificaciones técnicas.

Número de modelo: ZW150

Entrada de alimentación: 120VAC a 240VAC, 50Hz/ 60Hz.

Consumo máximo de energía: 1W.

Temperatura de funcionamiento: 0°C a 40°C /32°F a 104°F.

Humedad relativa: 8% a 80%. Dimensiones: 19.2×26.7×10.6mm
