Manual de ENERMAX ETS-T50

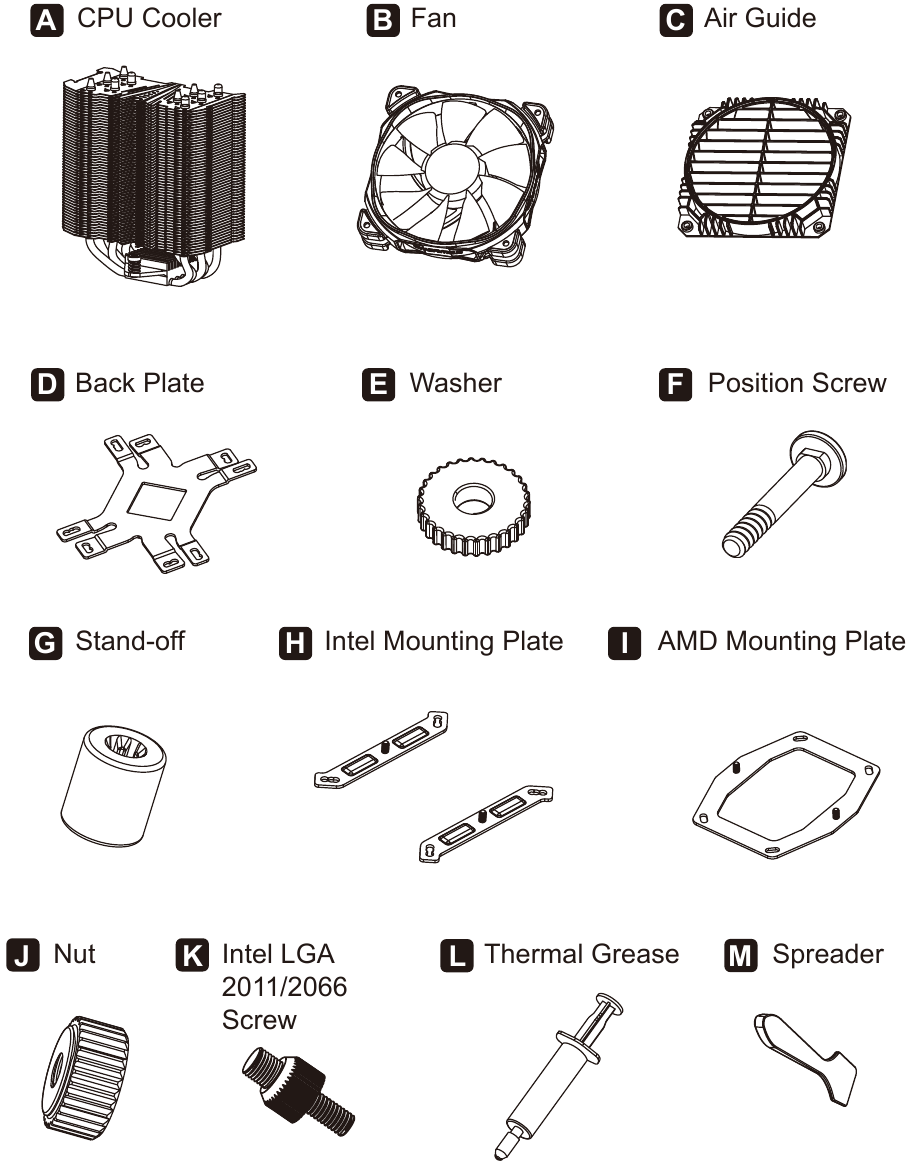

Lista de piezas

Instalación

• Paso 1.1
  * Intel LGA775/115X/1366 E

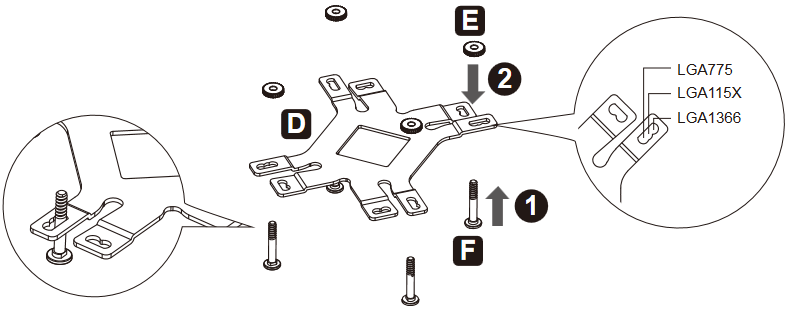

  Inserte los tornillos de posición en los orificios correspondientes en la placa posterior. Luego use las arandelas para fijar los tornillos de posición. Si su plataforma de CPU es Intel LGA2011 / 2066, por favor salte al paso 2
• Paso 1.2
  * Instalación Intel LGA775/115X/1366

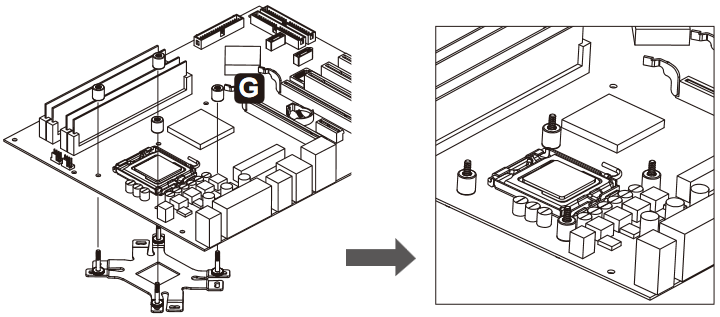

  Instale la placa posterior en la parte posterior de la placa base. Coloque los separadores en los tornillos de la placa posterior.
• Paso 1.3
  * Instalación Intel LGA775/115X/1366

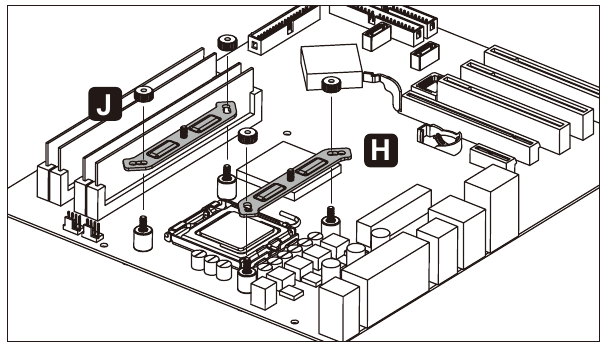

  Instale las placas de montaje en los tornillos de posición y apriete las tuercas.
• Paso 2
  * Instalación Intel LGA 2011/ 2066

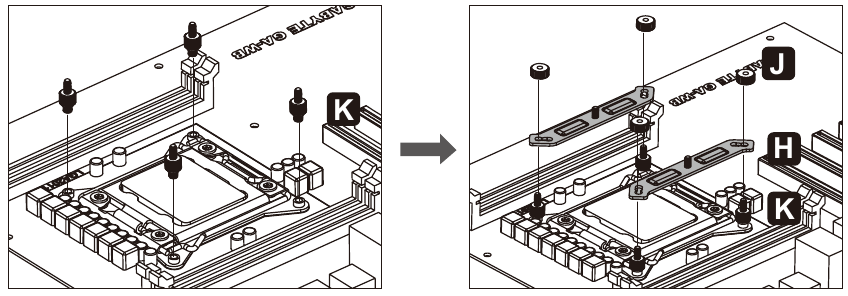

  Apriete los tornillos Intel LGA 2011 / 2066 a la placa base. Instale las placas de montaje en los tornillos de posición y apriete las tuercas.
• Paso 3.1
  * Instalación AMD

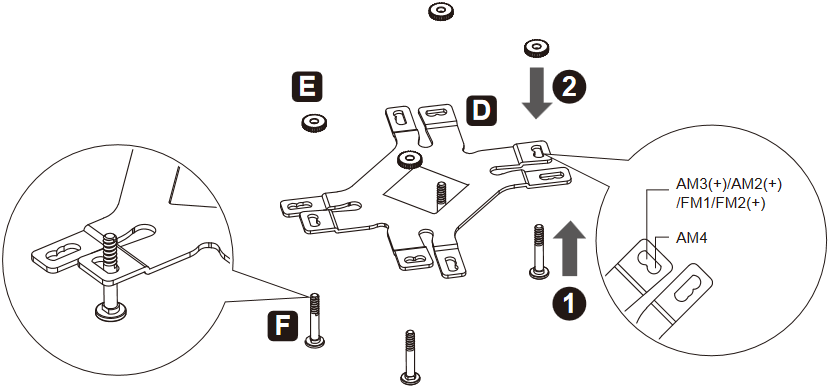

  Inserte los tornillos de posición en los orificios correspondientes en la placa posterior. Luego use las arandelas para fijar los tornillos de posición.
• Paso 3.2
  * Instalación AMD

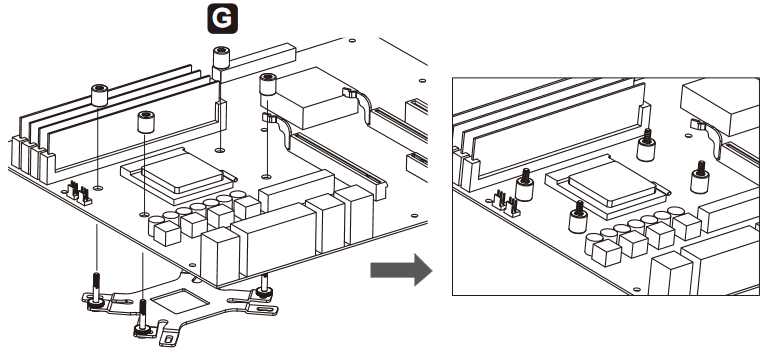

  Instale la placa posterior en la parte posterior de la placa base. Coloque los separadores en los tornillos de la placa posterior.
• Paso 3.3
  * Instalación AMD

  Instale las placas de montaje AMD en los tornillos de posición y apriete las tuercas.
• Paso 4

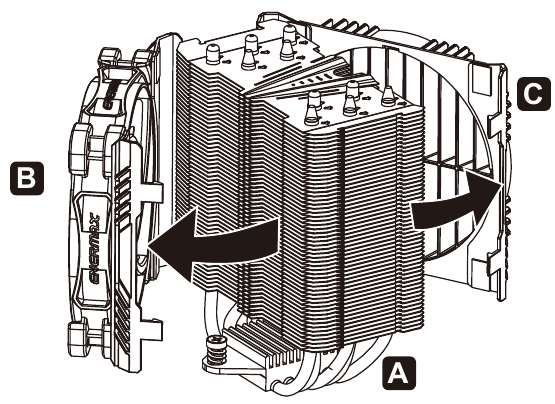

  Retire el ventilador y la guía de aire antes de instalar el refrigerador.
• Paso 5

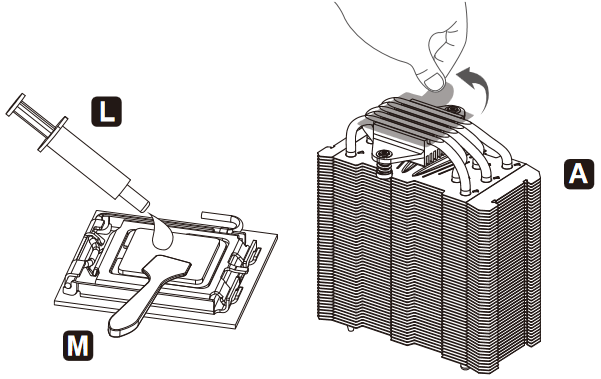

  Aplique la grasa térmica uniformemente sobre la superficie de la CPU con el esparcidor. Retire la película protectora de la base del refrigerador.
• Paso 6

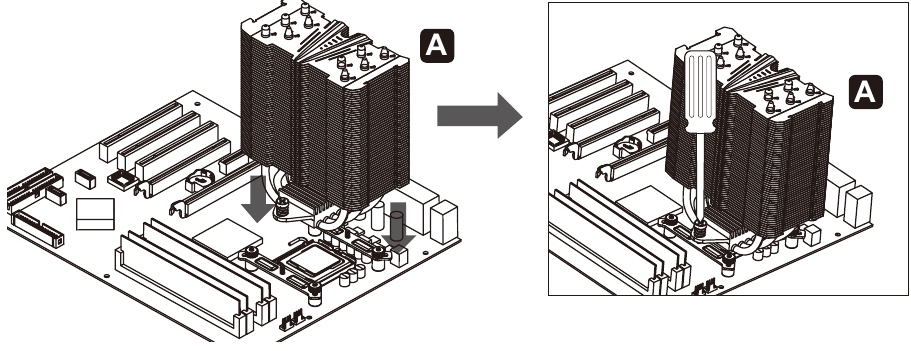

  Coloque el refrigerador en la CPU y apriete los tornillos de resorte en la base.
• Paso 7

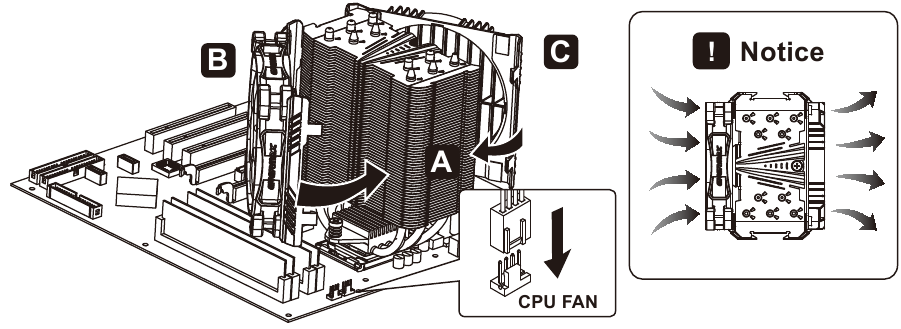

  Fije el ventilador y la guía de aire al refrigerador. Conecte el conector de 4 pines del ventilador al conector de alimentación del ventilador de la CPU en la placa base.
  Instalar el ventilador y la guía de aire de la forma ilustrada ofrece el mejor flujo de aire de refrigeración.

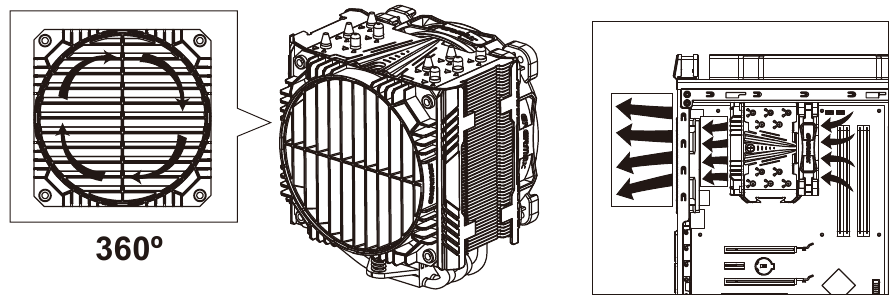

Suplemento – Guía de aire

Gire la rejilla de la guía de aire para ajustar la dirección del flujo de aire preferida.

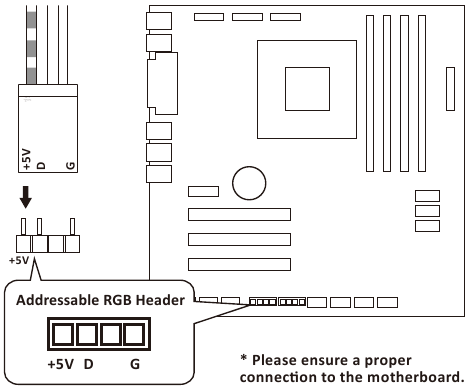

Sincronización de la placa base

Conecte el cable de sincronización a una placa base compatible con el encabezado ARGB.
