Guía de inicio rápido del control remoto Humminbird Mega LIVE - TargetLock

Introducción

Este manual le guiará a través de las funciones básicas de su control remoto MEGA Live TargetLock™, así como la instalación opcional de su soporte remoto. Para obtener más información, consulte la Guía de operaciones de imágenes MEGA Live en nuestro sitio web en humminbird.com.

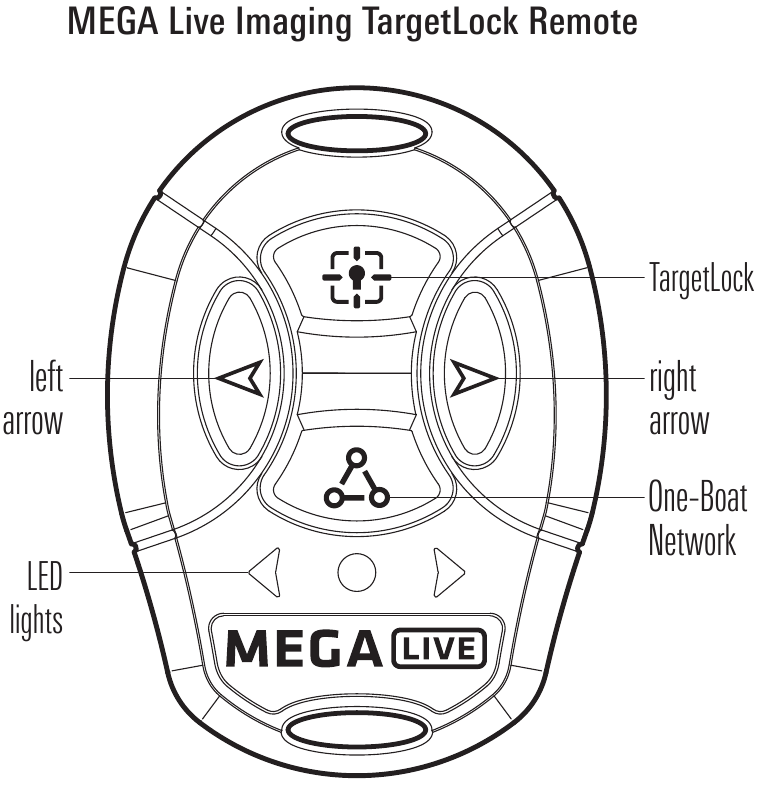

Descripción general de las funciones clave

Teclas de FLECHA (ARROW): Use las teclas de FLECHA IZQUIERDA (LEFT) y DERECHA (RIGHT) para dirigir su MEGA Live TargetLock y para emparejar su control remoto con la unidad de control Humminbird.
Presione la tecla de FLECHA IZQUIERDA (LEFT) o DERECHA (RIGHT) para dirigir su MEGA Live. Mantenga presionadas ambas teclas de FLECHA (ARROW) simultáneamente mientras su unidad de control está en modo de emparejamiento para emparejar su control remoto.

Tecla TARGETLOCK: Use la tecla TARGETLOCK para fijar el haz de MEGA Live en la dirección de los peces o la estructura.
Presione la tecla TARGETLOCK una vez para fijar el haz. Presiónela de nuevo para liberar el haz.

Tecla ONE-BOAT NETWORK: La tecla ONE-BOAT NETWORK es personalizable. Puede programarla para marcar waypoints, para iniciar y detener el ping de su MEGA Live, y más.

Emparejamiento del control remoto con la unidad de control

Utilice las siguientes instrucciones para emparejar el control remoto MEGA Live TargetLock con su unidad de control Humminbird.

Serie APEX/SOLIX

1. Presione la tecla HOME.
2. Seleccione Settings (Ajustes) > CHIRP Sonar > MEGA Live > Pair (Emparejar) TargetLock Remote.
3. En su control remoto, mantenga presionadas las teclas de FLECHA IZQUIERDA (LEFT) y DERECHA (RIGHT) al mismo tiempo hasta que los LED en la parte inferior del control remoto comiencen a desplazarse. Luego suelte los botones.
4. La unidad de control y el control remoto entrarán en Pairing Mode (Modo de emparejamiento).
   Si transcurren 30 segundos mientras está en Pairing Mode (Modo de emparejamiento) y no se emparejan correctamente, aparecerá un mensaje de error en su unidad de control indicando que el emparejamiento ha agotado el tiempo de espera. Repita el procedimiento.

NOTA: Después de que se complete el emparejamiento, si las luces en el control remoto parpadean en un patrón de desplazamiento, esto indica que la unidad de control está actualizando el control remoto. Cuando se complete la actualización del software, el proceso de emparejamiento deberá repetirse.

Serie HELIX

1. Menú principal (Main Menu): Presione la tecla MENU dos veces.
2. Seleccione la pestaña Accessories (Accesorios) > MEGA Live > MEGA Live Installation (Instalación).
3. Seleccione Pair (Emparejar) TL Remote y presione la tecla de cursor DERECHA (RIGHT).
4. En su control remoto, mantenga presionadas las teclas de FLECHA IZQUIERDA (LEFT) y DERECHA (RIGHT) al mismo tiempo hasta que los LED en la parte inferior del control remoto comiencen a desplazarse. Luego suelte los botones.
5. La unidad de control y el control remoto entrarán en Pairing Mode (Modo de emparejamiento).
   Si transcurren 30 segundos mientras está en Pairing Mode (Modo de emparejamiento) y no se emparejan correctamente, aparecerá un mensaje de error en su unidad de control indicando que el emparejamiento ha agotado el tiempo de espera. Repita el procedimiento.

NOTA: Después de que se complete el emparejamiento, si las luces en el control remoto parpadean en un patrón de desplazamiento, esto indica que la unidad de control está actualizando el control remoto. Cuando se complete la actualización del software, el proceso de emparejamiento deberá repetirse.

Instalación del soporte remoto (opcional)

El montaje del soporte remoto en su embarcación es una instalación opcional, y la ubicación del soporte remoto se basa en la preferencia personal. Humminbird recomienda montar el soporte remoto en una superficie plana donde se pueda acceder fácilmente pero que no se presione accidentalmente. Utilice las siguientes instrucciones para montar el soporte:

1. Verifique que la ubicación de montaje elegida se ajuste y funcione el soporte. Limpie y seque completamente la superficie de montaje.
2. Retire el respaldo de un lado de la cinta de espuma incluida. Con el lado adhesivo expuesto de la cinta mirando hacia el soporte, centre la cinta contra el soporte. Manténgalo presionado en su lugar durante 30 segundos.
3. Retire el respaldo del exterior de la espuma cinta. Coloque el soporte contra el montaje ubicación. Presione firmemente y manténgalo presionado durante 30 segundos.

Olvidar control remoto (Forget Remote)

En caso de que desee desconectar el control remoto de la unidad de control, utilice las siguientes instrucciones:

Serie APEX/SOLIX

1. Presione la tecla HOME.
2. Seleccione Settings (Ajustes) > CHIRP Sonar > MEGA Live.
3. Seleccione Forget (Olvidar) TargetLock Remote. Toque, o presione la tecla ENTER, para seleccionar.

Serie HELIX

1. Menú principal (Main Menu): Presione la tecla MENU dos veces.
2. Seleccione la pestaña Accessories (Accesorios) > MEGA Live > MEGA Live Installation (Instalación).
3. Seleccione Forget (Olvidar) TL Remote y presione el cursor DERECHO (RIGHT) tecla.

Cómo ponerse en contacto con Humminbird

Cualquier pregunta relacionada con el producto debe dirigirse a nuestro Centro de ayuda en https://humminbird-help.johnsonoutdoors.com/ hc/en-us o por escrito a la siguiente dirección:
Humminbird Service Department
678 Humminbird Lane
Eufaula AL 36027 USA

Recursos de redes sociales:
Facebook.com/HumminbirdElectronics
Twitter.com (@humminbirdfish)
Instagram.com/humminbirdfishing
YouTube.com/humminbirdtv
