Manual de Nice Pro-View
- 1 Visión general
- 2 Conexión
- 3 Fuente de alimentación
- 4 Inserción y sustitución de la batería
- 5 Encendido y apagado del Pro-View
- 6 Instalación
- 7 Error genérico
- 8 Interfaces disponibles (Fig. 6)
- 9 Restablecimiento completo (Fig. 2)
- 10 Restablecimiento de fábrica (Fig. 2)
- 11 CARACTERÍSTICAS FUNCIONALES
- 12 DECLARACIÓN UE DE CONFORMIDAD
- 13 Referencias
- 14 Descargar el manual
- 15 En otros idiomas

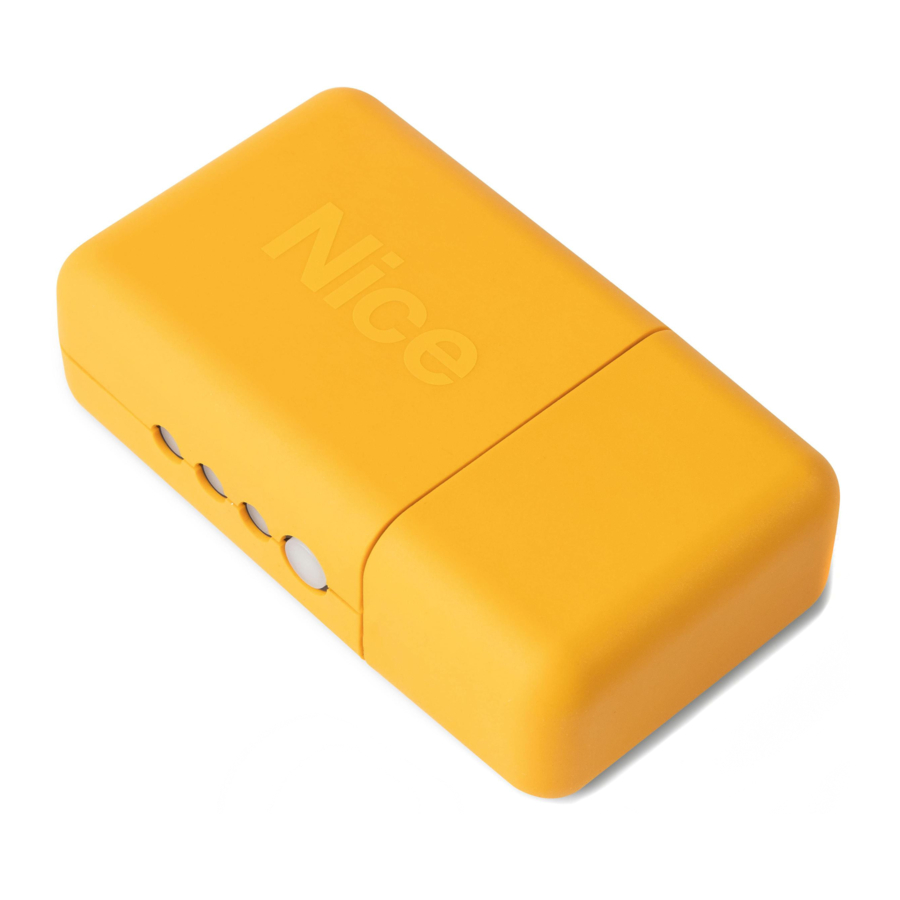

Pro-View: El accesorio Pro-View es un dispositivo que, a través de la comunicación Wi-Fi, permite la configuración de los dispositivos Nice disponibles en los catálogos de Gate & Door. La interfaz incluye las funciones de los tradicionales O-View y OBox.
Permite controlar, configurar y diagnosticar los siguientes productos:
- Centrales de control que admiten bus T4;
- Receptores enchufables (OXI, OX y SMX);
- Mandos a distancia Era One, Era One BD y Era Inti (con protocolos de radio bidireccionales y monodireccionales);
- Memorias BM;
- Tarjeta RFID (MOCARD) y etiqueta (HSB1) utilizadas en el lector Era (ETP).
Pro-View podría utilizarse como "registrador de datos" ("data logger") para almacenar, en la memoria interna del accesorio, los eventos T4 disponibles en el BUS T4.
Antes de proceder con la instalación del producto, asegúrese de que:
- tiene un smartphone con Android 6 (o versiones posteriores) o un iPhone con sistema iOS 11.0 (o versiones posteriores);
- ha instalado y configurado la myNicePro App en el smartphone o iPhone, y ha seguido las instrucciones contenidas en el manual de instrucciones correspondiente.
myNicePro requiere una conexión de datos móviles para la configuración inicial del accesorio.

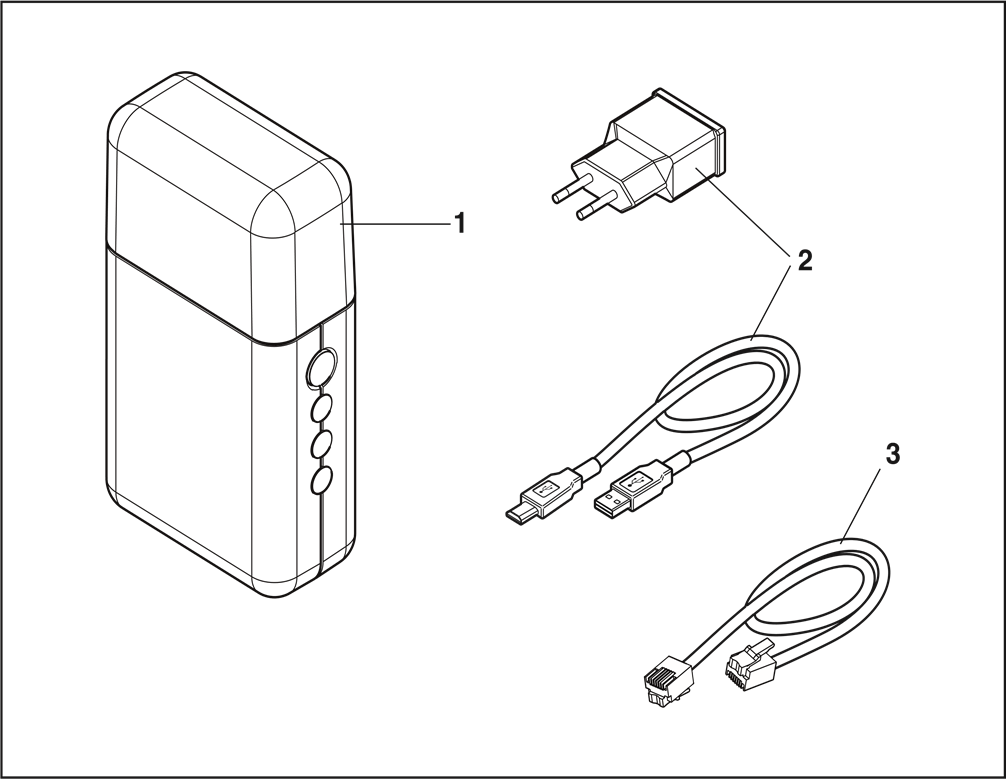

Visión general
El kit incluye:
- el accesorio Pro-View (1);
- el cable USB y el cargador de batería (2);
- cable de conexión de bus T4 (conector RJ11) (3).
Descripción de los componentes:
- Puerto USB (8);
- tapa del compartimento de la batería (6);
- botón RESET (9);
- LED de estado de alimentación (10) (normalmente verde);
- LED de estado de Wi-Fi (11) (normalmente verde);
- LED de estado de radio \ T4 (12) (normalmente apagado).
Conexión
Pro-View utiliza una conexión Wi-Fi directa con el smartphone. Esto significa que no es necesario utilizar un punto de acceso.

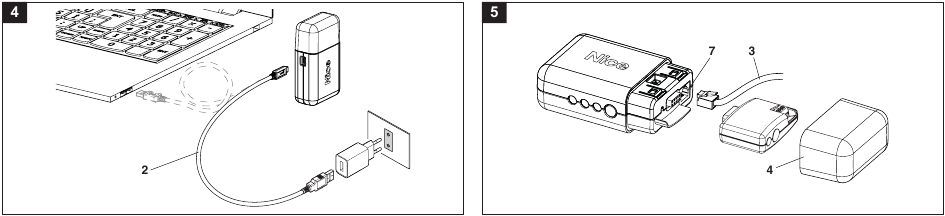

Fuente de alimentación
Con el cable de alimentación (Fig. 4): utilice el cable de alimentación (2) suministrado con el accesorio e insértelo en la toma de corriente.
Es posible conectar el accesorio, a través del cable USB, a un PC o portátil. La conexión debe ser directa, no se admite el concentrador USB.
Con conexión T4 BUS (Fig. 5): utilice el cable T4 (3) suministrado con el accesorio e insértelo en la toma RJ11 (7) disponible si se retira la tapa (4) del accesorio. Por otro lado, el cable T4 debe conectarse a la central de control.
El accesorio también puede alimentarse con baterías recargables instaladas en el compartimento de la batería (fig. 1).
Inserción y sustitución de la batería
Baterías: 2 x AA NiMh recargables (no incluidas). Sustituya las baterías (6) cuando el LED de estado de alimentación (10) parpadee en rojo, retirando la tapa del compartimento de la batería (5) con la ayuda de un destornillador.
Encendido y apagado del Pro-View
Solo si funciona con batería y no está alimentado externamente, ProView se puede apagar y volver a encender. Para apagar el dispositivo, pulse brevemente el botón RESET (9) dos veces seguidas. Para encender el dispositivo, simplemente pulse brevemente el botón RESET (9).
Instalación
Después de alimentar correctamente el accesorio Pro-View, se creará automáticamente una red Wi-Fi. Proceda como se describe en la myNicePro App. Cuando el accesorio Pro-View está emparejado, el LED de estado de alimentación (10) y el LED de estado de Wi-Fi (11) se iluminan en verde.
Error genérico
En caso de mal funcionamiento, los LED pueden encenderse o empezar a parpadear. Si esto ocurre, póngase en contacto con el Servicio de Asistencia Técnica.
LED de estado de alimentación (10) encendido en rojo: error de batería o del sistema.
LED de estado de Wi-Fi (11) encendido en rojo: error del módulo Wi-Fi.
LED de estado de Wi-Fi (11) parpadeando en rojo: error de configuración del accesorio.
LED de estado de radio \ T4 (12) encendido en rojo: error del módulo de radio interno o conexión de interfaz (T4, OXI, BM, RFID, NFC, etc.).

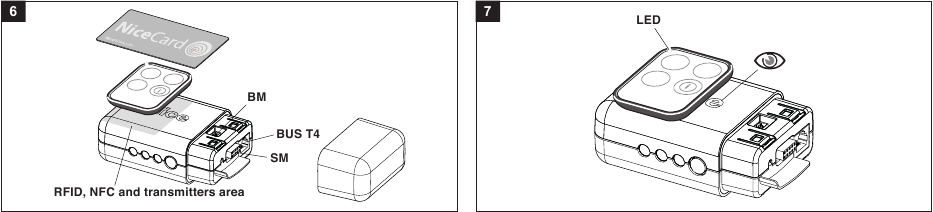

Interfaces disponibles (Fig. 6)
BUS T4: este conector se utiliza para conectar el accesorio con una o más centrales de control Nice a través del bus T4.
SM: este conector se utiliza para conectar el accesorio con receptores SMX, OX y OXI.
No es posible conectar un cable RJ11 y un receptor OXI o SMX al mismo tiempo (ni siquiera a través del accesorio CABLA06).
BM: Este conector se utiliza para conectar memorias BM al accesorio.
Área de RFID, NFC y transmisores: Esta área permite la programación inalámbrica, es decir, sin ninguna conexión física, de los transmisores Era One, Era One BD y Era Inti.
Esta área también se utiliza para la programación de tarjetas y etiquetas RFID. Los transmisores deben colocarse encima de la marca "Nice" disponible en el accesorio como se indica en la fig. 7.

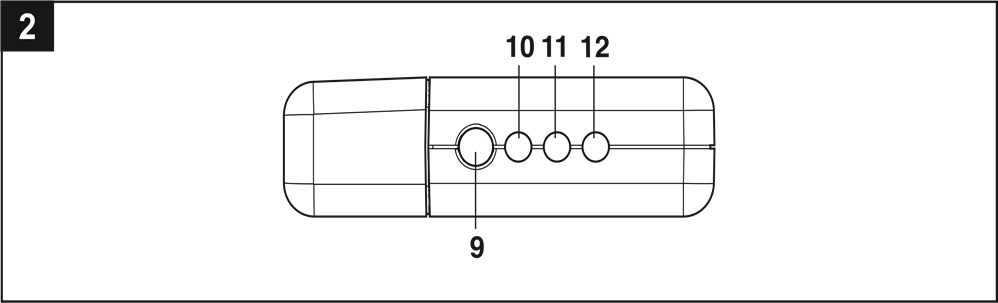

Restablecimiento completo (Fig. 2)
El dispositivo Pro-View puede restablecerse completamente para eliminar todos los ajustes (ajustes de usuario, archivos de registro y configuración de Wi-Fi). Para ello, mantenga pulsado el botón RESET (9) durante al menos 10 segundos: todos los LED parpadearán en rojo. En este punto, suelte el botón RESET (9). El dispositivo Pro-View se reiniciará.
Restablecimiento de fábrica (Fig. 2)
Encienda el dispositivo Pro-View con el botón RESET (9) pulsado. El LED de estado de radio \ T4 (12) parpadeará en rojo. Mantenga pulsado el botón RESET (9) durante al menos 10 segundos. El LED de estado de radio \ T4 (12) dejará de parpadear. Suelte el botón.
CARACTERÍSTICAS FUNCIONALES
| PROVIEW | ESPECIFICACIONES TÉCNICAS |
|
5 V DC (min 500 mA) - microUSB 24 V DC - T4 (RJ11) |
Fuente de alimentación |
| 2 x AA Recargables NiMh |
Alimentación opcional con batería (baterías no suministradas) |
| 1.5 W | Consumo máximo de energía |
| 802.11b/g/n – 2.4GHz | Tipo de interfaz Wi-Fi con antena interna |
| OPEN/WEP/WPA-PSK/WPA2-PSK | Seguridad Wi-Fi |
|
Banda dual 433.54 - 433.92MHz / 868.3 - 868.94MHz |
Transmisión de radio doble frecuencia |
| NFC (13.56 MHz), RFID (125 kHz), SM, BM, T4 | Interfaces |
| -20°C... +50°C | Temperatura de funcionamiento |
| -25°C... +70°C | Temperatura de almacenamiento |
| 15% - 85% | Humedad (sin condensación) |
| 113 x 64 x 33 mm | Dimensiones (AnxPrxAl) |
| 100 g | Peso |
| 30 | IP |
Las características anteriores se refieren a una temperatura ambiente de 20°C (± 5°C).
La apertura de los dispositivos, con la excepción del compartimento de la batería, implica la anulación inmediata de la garantía industrial.
Nice S.p. A. declina toda responsabilidad por los daños derivados de un uso inadecuado del producto, distinto al especificado en este manual.
Con el fin de mejorar sus productos, Nice S.p. A. se reserva el derecho de modificar sus especificaciones técnicas en cualquier momento sin previo aviso, sin alterar sin embargo sus funciones ni el uso previsto.
La batería debe desecharse en los contenedores adecuados de acuerdo con la normativa vigente; al desechar el dispositivo, la batería debe retirarse previamente.
DECLARACIÓN UE DE CONFORMIDAD
Por la presente, NICE S.p. A., declara que el tipo de equipo de radio
- Pro-View
cumple con la Directiva 2014/53/UE.
El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: http://www.niceforyou.com/en/support
Nice S.p. A.
Via Callalta, 1
31046 Oderzo TV Italy
info@niceforyou.com
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Nice Pro-View
