INTRODUCCIÓN

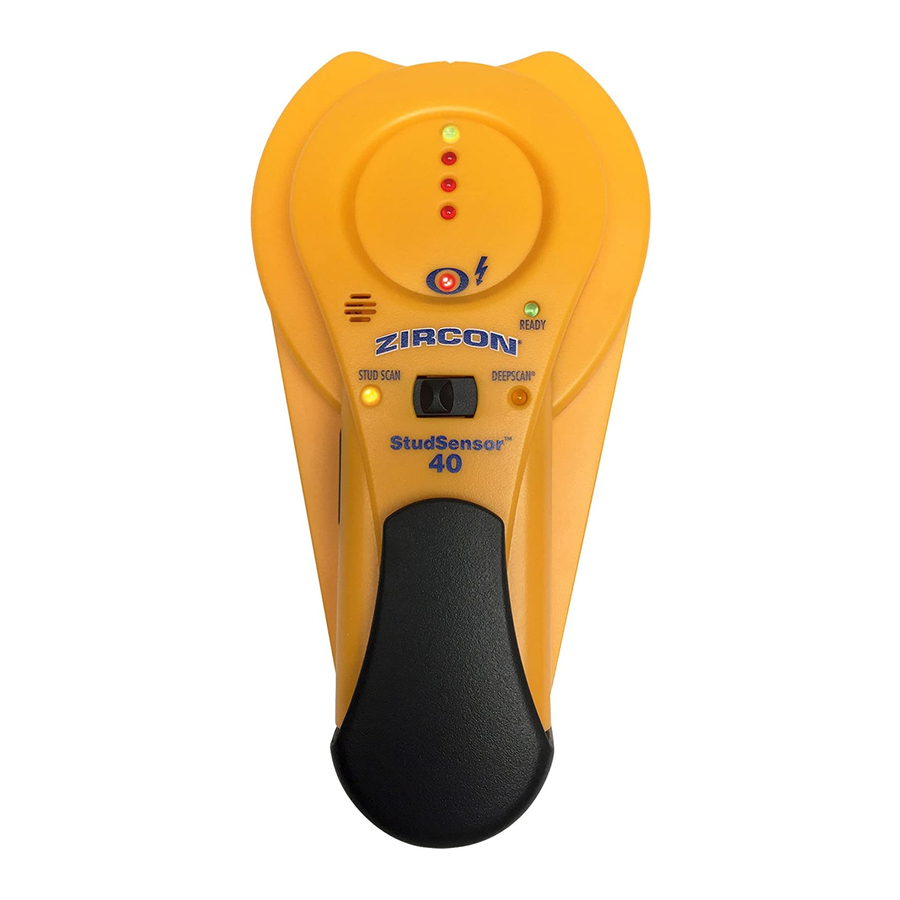

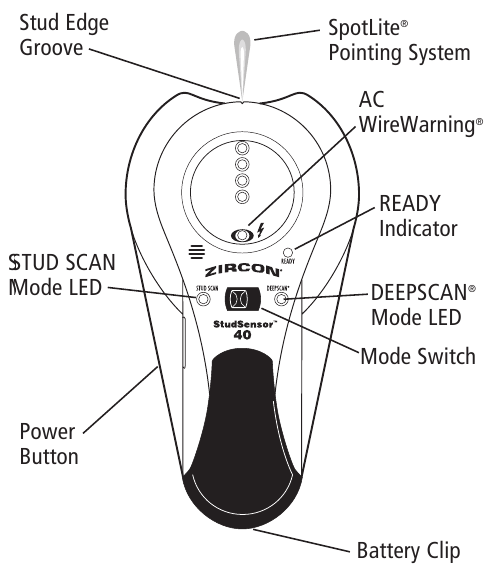

El StudSensor^™ 40 cuenta con dos modos de escaneo:

STUD SCAN: Localiza los bordes de montantes de madera y metal hasta ³⁄₄ in. (19 mm) de profundidad
DEEPSCAN^®: Localiza los bordes de montantes de madera y metal hasta 1¹⁄₂ in. (38 mm) de profundidad

La detección WireWarning^® detecta automáticamente y alerta al usuario sobre cables de CA con corriente en los modos STUD SCAN y DEEPSCAN^®. Cuando se detecta voltaje de CA, la luz de detección AC WireWarning^® se encenderá.

Nota: Este producto está diseñado únicamente para usarse con un rango de voltaje óptimo de 110–127 V.

INSTALACIÓN DE LA BATERÍA

NOTA: NO AFLOJE NI QUITE EL TORNILLO EN LA PARTE POSTERIOR DE LA UNIDAD.

Apriete los lados del clip para ayudar a liberar el extremo del clip.

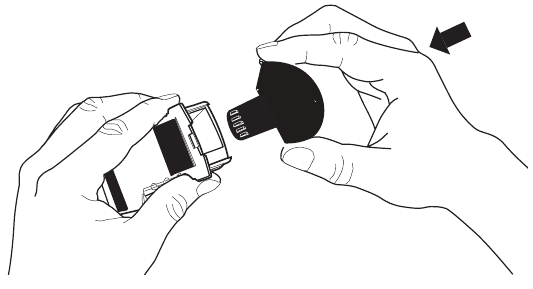

Deslice una batería alcalina de 9V completamente nueva en el compartimento, con el lado del terminal primero, haciendo coincidir los terminales (+) y (–) de la batería con la carcasa.

Vuelva a colocar el clip.

CONSEJOS DE OPERACIÓN

Para obtener resultados de escaneo óptimos:

Sostenga la herramienta recta, paralela a los montantes, y no gire la herramienta.
Mantenga la herramienta plana contra la pared y no la balancee, incline ni presione con fuerza al deslizarla lentamente sobre la superficie que se está escaneando.
Evite colocar su otra mano, o cualquier otra parte de su cuerpo, sobre la superficie que se está escaneando.
Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, el escáner puede detectarlos de la misma manera que los montantes. Siempre se debe tener precaución al clavar, cortar o taladrar en paredes, pisos y techos que puedan contener estos elementos.
Para evitar sorpresas, recuerde que los montantes o las vigas suelen estar espaciados a 16 in. (41 cm) o 24 in. (61 cm) de distancia y tienen 1¹⁄ ₂ in. (38 mm) de ancho. Cualquier cosa más junta o de un ancho diferente puede no ser un montante, viga o cortafuegos.
Si está recibiendo resultados de escaneo erráticos, puede deberse a la humedad, la humedad dentro de la cavidad de la pared o el panel de yeso, o pintura o papel tapiz recién aplicado que no se ha secado por completo. Si bien la humedad no siempre es visible, interferirá con los sensores de la herramienta. Espere unos días para que la pared se seque.

No confíe exclusivamente en el detector para localizar elementos detrás de la superficie escaneada. Utilice otras fuentes de información para ayudar a localizar elementos antes de penetrar en la superficie. Dichas fuentes adicionales incluyen planos de construcción, puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y en prácticas estándar de espaciamiento de montantes de 16 y 24 pulgadas (41 y 61 cm).

Siempre apague la energía cuando trabaje cerca de cables eléctricos.

TRABAJO CON DIFERENTES MATERIALES
StudSensor™ 40 es para uso exclusivo en paredes interiores secas. StudSensor™ 40 puede escanear eficazmente a través de la mayoría de los materiales de lámina, incluyendo:

Pisos de madera desnuda (en modo DEEPSCAN^®)
Linóleo sobre base de madera
Paneles de yeso sobre revestimiento de madera contrachapada
Paredes empapeladas (si están secas)
Techos texturizados si tienen un grosor uniforme (coloque un trozo delgado de cartón en el techo y escanee sobre él para evitar dañar la textura)

StudSensor™ 40 no está diseñado para escanear materiales como:

Baldosas de cerámica
Alfombras y acolchado
Papel tapiz con fibras metálicas
Paredes recién pintadas que aún están húmedas (puede tardar una semana o más en secarse después de la aplicación)
Paredes de listones y yeso
Tablero de aislamiento cubierto de papel de aluminio
Vidrio o cualquier otro material denso
Hormigón

Nota: La profundidad de detección y la precisión pueden variar debido a la humedad, el contenido de los materiales, la textura de la pared y la pintura.

SELECCIÓN DEL MODO

Mueva el interruptor selector al modo deseado:
STUD SCAN para encontrar montantes de madera o metal o DEEPSCAN^® para encontrar montantes detrás de paredes de más de ³⁄₄ in. (19 mm) de espesor.
La herramienta permanecerá apagada si no se presiona el botón de encendido (Power Button).

ENCONTRAR UN MONTANTE

Siempre escanee en busca de montantes con la herramienta colocada plana contra la pared. Mueva el interruptor de modo a STUD SCAN, coloque la herramienta plana contra la pared, luego presione y mantenga presionado el botón de encendido (Power Button). Espere a que suene un pitido para confirmar que la calibración se ha completado antes de mover la herramienta.

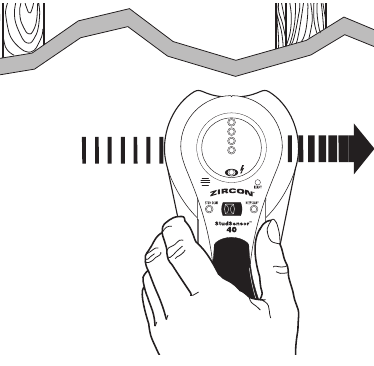

Continúe presionando el botón de encendido (Power Button) y luego deslice lentamente la unidad horizontalmente a través de la pared, de izquierda a derecha. A medida que comience a acercarse a un montante, los segmentos LED rojos comenzarán a encenderse.

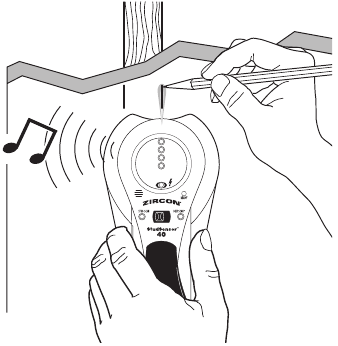

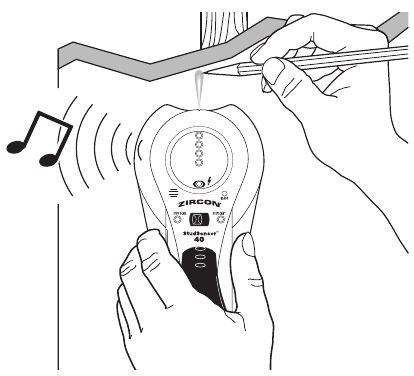

Cuando el LED verde superior se enciende por primera vez, el haz SpotLite^® brilla y suena un tono constante, ha localizado el borde del montante. Marque este punto.

Sin soltar el botón de encendido (Power Button), continúe escaneando más allá del punto marcado hasta que algunos segmentos de los LED se apaguen. Deslice la unidad en dirección inversa para localizar el otro borde del montante.

Marque este segundo punto. El centro del montante está centrado entre las dos marcas.

DETECCIÓN WIREWARNING^®

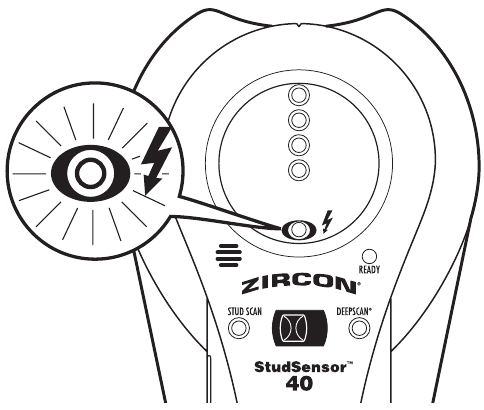

La detección WireWarning^® funciona continuamente en los modos STUD SCAN y DEEPSCAN^®. Cuando se detecta voltaje de CA con corriente, la luz WireWarning^® se enciende. Si el escaneo comienza sobre un cable de CA con corriente, el indicador WireWarning^® parpadeará continuamente. Tenga mucho cuidado en estas circunstancias o siempre que haya CA con corriente.

Es posible que los localizadores de campo eléctrico no detecten cables de CA con corriente si los cables están a más de 2 pulgadas (51 mm) de la superficie escaneada en hormigón, encerrados en conductos, presentes detrás de una pared de corte de madera contrachapada o revestimiento de pared metálico, o si hay humedad en el entorno o la superficie escaneada.

NO ASUMA QUE NO HAY CABLES ELÉCTRICOS CON CORRIENTE EN LA PARED. NO REALICE ACCIONES QUE PUEDAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO CON CORRIENTE. SIEMPRE APAGUE LA ENERGÍA ELÉCTRICA, EL GAS Y EL SUMINISTRO DE AGUA ANTES DE PENETRAR EN UNA SUPERFICIE. EL NO SEGUIR ESTAS INSTRUCCIONES PUEDE RESULTAR EN DESCARGA ELÉCTRICA, INCENDIO Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

Siempre apague la energía cuando trabaje cerca de cables eléctricos.

SUGERENCIAS ÚTILES

Situación	Causas probables	Soluciones
Sin indicaciones.	No hay montantes en esa área. No hay batería, o la batería está baja, en la herramienta.	Mueva la herramienta varias pulgadas (12–13 cm) hacia la izquierda o hacia la derecha y comience de nuevo. Reemplace con una batería alcalina de 9V completamente nueva.
Las luces comienzan a parpadear y la unidad comienza a emitir un pitido.	El escaneo comenzó en una parte densa de la pared o sobre un montante. La unidad no está plana contra la pared. La unidad se inclinó o levantó durante el escaneo. (Todos estos factores afectan la calibración adecuada). La superficie de escaneo es demasiado densa o demasiado húmeda para que la unidad funcione.	Apague la herramienta, muévala unos pocos centímetros (5–8 cm), presione el botón de encendido (Power Button) y comience de nuevo. En superficies rugosas, coloque un trozo delgado de cartón en la pared, escaneando sobre él para ayudar a deslizar la unidad más suavemente. Mantenga la mano al menos a 6 pulgadas (15 cm) de la unidad mientras calibra y escanea. Sostenga la unidad con el pulgar y el índice no más alto que las empuñaduras. Tenga cuidado de no mover los dedos después de la calibración. Siempre sostenga la herramienta paralela al montante y muévala perpendicular al montante que está tratando de localizar. Si está utilizando la herramienta en una pared recientemente encintada, pintada o empapelada, espere a que se seque e intente de nuevo.
No se pueden detectar montantes en el modo STUD SCAN. El LED verde superior no se enciende ni parpadea en el modo STUD SCAN.	La pared es particularmente gruesa o densa.	Cambie al modo DEEPSCAN^® para localizar el montante. Interprete el LED más alto obtenido como el borde del montante.
El indicador READY se enciende pero, al escanear, la herramienta no hace nada más.	Es posible que la herramienta no esté plana contra la pared. Si está en el modo DEEPSCAN^® (DEEPSCAN^® está encendido), es posible que haya calibrado sobre un montante.	Sostenga la herramienta de manera que dos tiras de Velcro^® en la parte posterior hagan contacto con la pared. Recalibre la herramienta en un lugar diferente y vuelva a escanear el área.
Trabajando en modo DEEPSCAN^® y no puede detectar montantes.	Es posible que haya calibrado sobre un montante. (La condición de error está desactivada en el modo DEEPSCAN^® porque es dos veces más sensible que STUD SCAN). Es posible que esté sosteniendo la herramienta como un control remoto de TV, apuntándola a la pared.	Mueva la herramienta unos pocos centímetros (5–8 cm) y recalibre. Sostenga la herramienta de manera que dos tiras de Velcro^® en la parte posterior hagan contacto con la pared.
Detecta otros objetos además de los montantes.	El cableado eléctrico y las tuberías de metal o plástico pueden estar cerca o tocando la superficie posterior de la pared.	Verifique si hay otros montantes espaciados equitativamente a cada lado a 12, 16 o 24 pulgadas (30, 41 o 61 cm) de distancia o para el mismo montante en varios lugares directamente arriba o debajo del primer área de escaneo.
Sospecha de cables eléctricos, pero no detecta ninguno.	Los cables pueden estar protegidos detrás de revestimientos de paredes metálicas, paredes de corte de madera contrachapada u otro material denso, o en conductos. Es posible que los cables no tengan corriente. Es posible que no se detecten cables a más de 2 pulgadas (51 mm) de la superficie.	Tenga especial cuidado si el área tiene madera contrachapada, un respaldo de madera gruesa detrás del panel de yeso o paredes más gruesas de lo normal. Si un interruptor controla un tomacorriente, asegúrese de que esté ENCENDIDO para la detección, pero apagado cuando trabaje cerca de cables eléctricos. *Siempre apague la energía cuando corte, clave o taladre cerca de cables eléctricos.*
El área de detección de voltaje parece mucho más grande que el cable real (solo CA).	La detección de voltaje puede extenderse en el panel de yeso hasta 12 pulgadas (30 cm) de cada lado de un cable eléctrico real.	Para reducir la detección, apague y vuelva a encender la herramienta en el borde de donde se detectó el cable y vuelva a escanear. *Siempre apague la energía cuando corte, clave o taladre cerca de cables eléctricos.*
