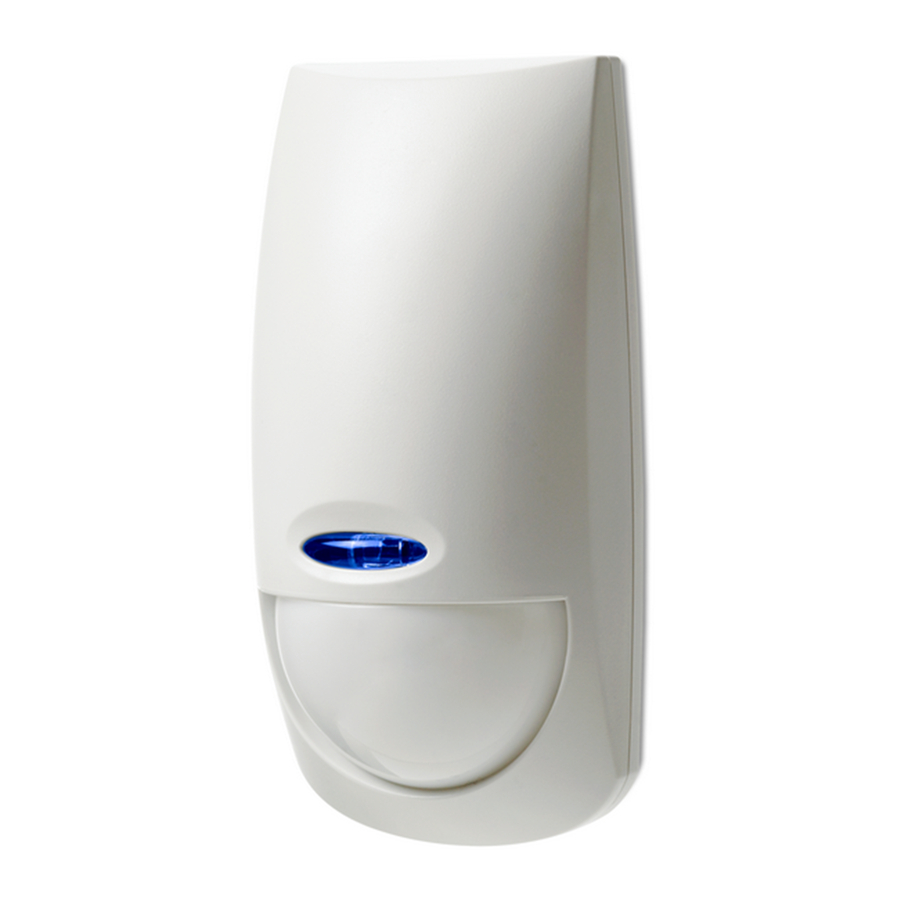

Bentel Security BMD503 - Manual del Detector de Movimiento Dual-Tech
VISIÓN GENERAL

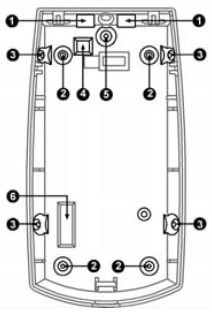

Fig. 1 Orificios de perforación
Instalación del soporte

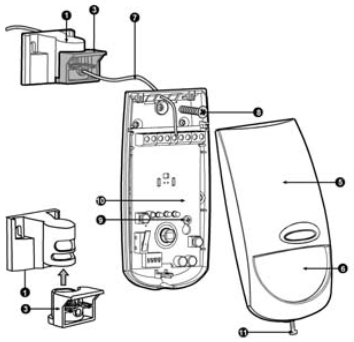

Fig. 2 Instalación del detector
INTRODUCCIÓN
El detector proporciona un análisis de las condiciones ambientales a través de todo el espectro de frecuencia de velocidad de movimiento, lo que permite centrarse en los intrusos y eliminar los factores ambientales de las falsas alarmas. El análisis del espectro está integrado en la electrónica basada en VLSI del detector, lo que garantiza una alta fiabilidad y un funcionamiento sin problemas. La función única anti-máscara garantiza la protección del detector contra el enfoque no deseado y cualquier tipo de enmascaramiento a partir de la distancia de 0,8 m y más cerca.
Como el BMD503 es una tecnología combinada (PIR y microondas), la activación del relé de la señal de alarma se produce solo cuando las señales de ambos sensores (PIR y MW) están presentes al mismo tiempo. El rango de detección efectivo es el rango en el que se cruzan los patrones (PIR y MW). El ajuste del potenciómetro GAIN cambia la intensidad de la señal de MW para que el patrón efectivo se escale.
Este Manual de Instalación debe utilizarse junto con el Manual de Instalación del Panel de Control de ALARMA.
INSTALACIÓN TÍPICA
Seleccione la ubicación de montaje
Elija una ubicación con mayor probabilidad de interceptar a un intruso. (Nuestra recomendación es una instalación en esquina). Consulte el patrón de detección (Fig. 3). El sensor de cuatro elementos de alta calidad detecta el movimiento que cruza el haz; es ligeramente menos sensible a la detección de movimiento hacia el detector.
Evite las siguientes ubicaciones:
- Orientado a la luz solar directa.
- Orientado a áreas que pueden cambiar de temperatura rápidamente.
- Áreas donde hay conductos de aire o flujos de aire sustanciales.
El BMD503 funciona mejor cuando se le proporciona un entorno constante y estable.
Este detector se instalará y utilizará dentro de un entorno que proporcione el grado de contaminación máximo 2 y la categoría de sobretensión II, LUGARES NO PELIGROSOS, solo en interiores. El detector está diseñado para ser instalado únicamente por personal de servicio.
NOTA: El BMD503 interrumpe la señal de alarma Anti-Mask solo después de recibir la señal del PIR, pero no antes de 30 segundos después de la activación de la alarma Anti-Mask.
MONTAJE DEL DETECTOR
- Retire la cubierta frontal desatornillando el tornillo de sujeción (Fig. 2-11) y levante suavemente la cubierta frontal. (Fig. 2 -5)
- Retire la placa de PC desatornillando el tornillo de sujeción ubicado en la placa (Fig. 2-9).
- Rompa los orificios deseados para una instalación adecuada (Fig. 1-2 para montaje plano o Fig. 1-3 para montaje en esquina). Use 4 tornillos tipo 3x30mm.
- Las hendiduras circulares y rectangulares en la base inferior (Fig. 1-1, Fig. 1- 4) son los orificios ciegos para la entrada de cables.
- Monte la base del detector en la pared o en la esquina.
- Para la instalación opcional del soporte, abra el orificio Fig. 1-5 para el tornillo del soporte e instale el adaptador de pared del soporte (Fig. 2-1 y 3).
- Vuelva a instalar la placa de PC apretando completamente el tornillo de sujeción.
- Conecte el cable al bloque de terminales (Fig. 4).
- Vuelva a colocar la cubierta insertándola nuevamente en los pasadores de cierre apropiados y atornille el tornillo de sujeción.
Si el tamper posterior está ensamblado (Fig. 1-6), no hay opción de soporte y el detector debe instalarse solo en montaje plano.
INSTALACIÓN DEL DETECTOR
Conexiones del bloque de terminales (Ver Fig. 4)
Terminales 1 y 2 – Marcados "TAMP" (TAMPER). Conecte estos terminales a una zona protectora normalmente cerrada de 24 horas en la unidad de control. Si se abre la cubierta frontal del detector, se enviará una señal de alarma inmediata a la unidad de control.
Terminales 3 y 4 – Marcados "AM: NC, C". Esta es la salida de relé de alarma de la detección Anti-Mask.
Terminal 5 – Marcado "PIR: NC". Esta es la salida NC (Normalmente Cerrada) del relé de ALARMA.
Terminal 6 – Marcado "PIR: C". Esta es la salida COMÚN del relé de ALARMA.
Terminal 7 – Marcado "PIR: NO". No está en uso.
Terminal 8 – Marcado "–" (GND). Conecte a la salida de voltaje negativo o tierra del panel de control.
Terminal 9 – Marcado "+" (+12V). Conecte a una salida de voltaje positivo de una fuente de 8.2 - 16VDC.
CONFIGURACIÓN DEL DETECTOR
ACTIVAR / DESACTIVAR LED
Interruptor 1 de DIP-4 (Fig. 5-2). Utilizar para la configuración "LED"
Posición Arriba "ON" - LED ENABLE (ACTIVAR LED) El LED AZUL se activará cuando el detector esté en condición de alarma.
Posición Abajo "OFF" - LED DISABLE (DESACTIVAR LED) Los LED están desactivados.
NOTA: El estado del interruptor "LED" no afecta el funcionamiento del relé. Cuando se detecta una intrusión, el relé de alarma cambiará a condición de alarma durante 2 segundos. En condición de alarma AM, los 3 LED parpadean juntos independientemente de la posición del interruptor LED.
FUNCIÓN ANTI MASK
Interruptor 2 de DIP-4 (Fig. 5-2). Utilizar para la configuración "AM" - Función Anti Mask
Posición Arriba "ON" - protección contra el enmascaramiento del detector desde 0,4 m y más cerca. Posición Abajo "OFF" - protección contra el enmascaramiento del detector desde 0,8 m y más cerca.
AJUSTE DE SENSIBILIDAD PIR
Interruptor 3 de DIP-4 (Fig. 5-2). Utilizar para la configuración "PIR" - proporciona control de sensibilidad de PIR de acuerdo con el entorno.
Posición Arriba "ON" - (Pulse=1) - Alta sensibilidad para entornos estables. Posición Abajo "OFF" - (Pulse=Auto) - Baja sensibilidad para entornos hostiles.
CONFIGURACIÓN DE INMUNIDAD A MASCOTAS
Interruptor 4 de DIP-4 (Fig. 5-2). Utilizar para la configuración "PET" 15kg-25kg (33lbs-55lbs) Posición Arriba "ON" - Inmunidad a un animal de hasta 15 kg (33lbs)
Posición Abajo "OFF" - Inmunidad a un animal de hasta 25 kg (55lbs)
CALIBRACIÓN DE RANGO
El potenciómetro "MW" ajusta el Rango de detección de MW entre el 40% y el 100% (configurado de fábrica al 65%).
El potenciómetro "PIR" ajusta el Rango de detección entre el 68% y el 100% (configurado de fábrica al 84%).
NOTA: El detector debe reiniciarse eliminando temporalmente la alimentación para que la nueva configuración surta efecto.
REQUISITOS DE TAMAÑO DE CABLE
Utilice #22 AWG (0,5 mm) o cables con un diámetro mayor. Utilice la siguiente tabla para determinar el calibre (diámetro) y la longitud del cable necesarios entre el detector y el panel de control.
| Longitud del cable | m | 200 | 300 | 400 | 800 |
| Diámetro del cable | mm | .5 | .75 | 1.0 | 1.5 |
| Longitud del cable | ft. | 656 | 984 | 1312 | 2624 |
| Calibre del cable | AWG | 22 | 20 | 18 | 16 |
PRUEBA DE RECORRIDO
Tras la instalación, la unidad debe probarse a fondo para verificar su correcto funcionamiento. Se debe instruir al usuario final sobre cómo realizar una prueba de recorrido semanalmente.
Asegúrese de que el detector se haya configurado: Pulse=1, LED=ON (LED=ENCENDIDO) y el área protegida esté despejada de todas las personas. Cree movimiento en toda el área donde se desea cobertura, observe el LED verde para la detección PIR y el LED amarillo para la detección MW. Si la cobertura es incompleta, reajuste el Rango o reubique el detector.
Una vez que la cobertura sea la requerida, el LED de alarma puede desactivarse. Utilice el soporte BMD-MB opcional para resolver problemas de ubicación. El soporte permite la colocación horizontal del detector.
ESPECIFICACIONES TÉCNICAS
| Método de detección | Pulso PIR de cuatro elementos y microondas Doppler |
| Entrada de alimentación | 8.2 a 16 Vdc |
| Consumo de corriente | Activo: 25.5 mA En espera: 18 mA |
| Consumo de temperatura | Sí |
| Período de alarma | 2 ± 1 s |
| Salida de alarma | Formulario A - NC 28 Vdc 0.1 A con resistencias de protección en serie de 10 ohmios |
| Salida AM | N.C 28 Vdc 0.1 A con resistencias de protección en serie de 10 ohmios |
| Interruptor antimanipulación | N.C 28 Vdc 0.1 A con resistencias de protección en serie de 10 ohmios se abre cuando se retira la cubierta |
| Período de calentamiento | 1 min |
| Indicador LED | Los LED parpadean durante el período de calentamiento y la autocomprobación |
| LED azul | ENCENDIDO durante la alarma |
| LED verde | Canal PIR |
| LED amarillo | Canal MW |
| Inmunidad RF | 10 V/m más 80% AM de 80 MHz a 1 GHz |
| Inmunidad estática | Contacto de 8 kV, aire de 15 kV |
| Inmunidad transitoria | 2.4 kV @ 1.2 julios |
| Temperatura de funcionamiento | -10 ºC ~ +50 ºC (14 ºF ~122 ºF) |
| Dimensiones | 118 mm x 62.5 mm x 41 mm (4.65" x 2.46" x 1.61") |
| Peso | 102 g (3.6 oz.) |

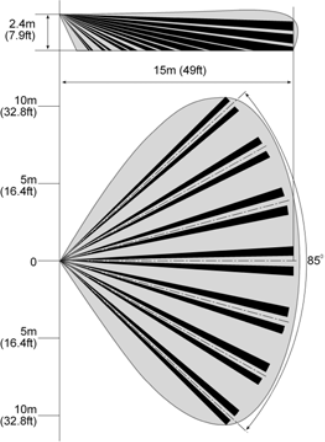

Fig. 3 Patrón de lente
Fig. 4 Bloque de terminales

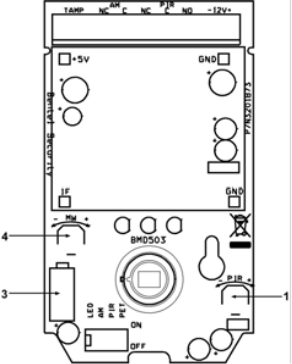

Fig. 5 Diseño de PCB
- Ajuste de sensibilidad PIR
- Interruptor para configurar
- Interruptor antimanipulación
- Ajuste de sensibilidad MW
Por la presente, BENTEL SECURITY, declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva 1999/5/CE.
La Declaración de Conformidad R & TTE completa se puede encontrar en www.bentelsecurity.com/dc.html.
Frecuencia de microondas BMD503: 10.525GHz
EN50131-1
EN50131-2-4 Grado 2 Clase 2
