Manual de Tronical TronicalTune

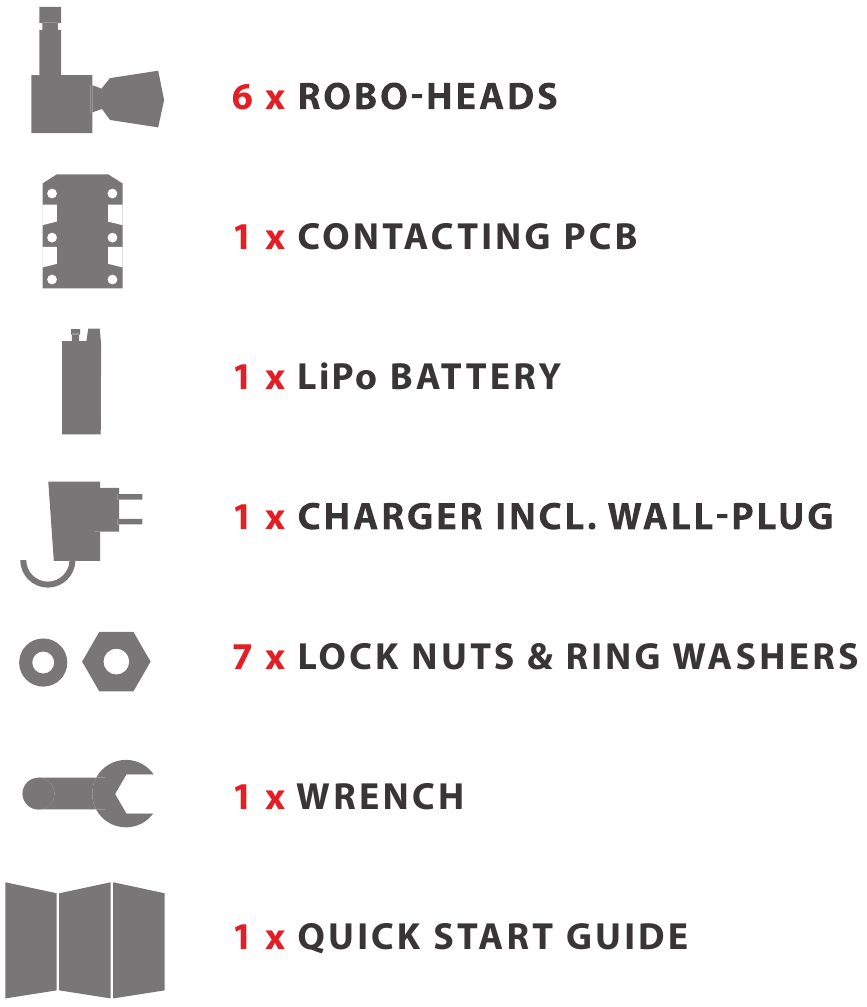

ALCANCE DE LA ENTREGA
PREPARACIÓN

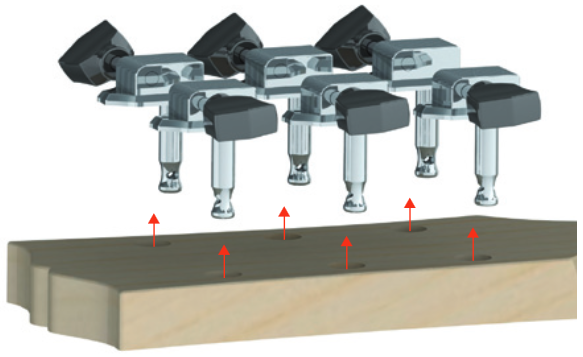

PRIMERO, RETIRA TODAS LAS PIEZAS ORIGINALES DEL CLAVIJERO DE TU GUITARRA.
INSTALACIÓN

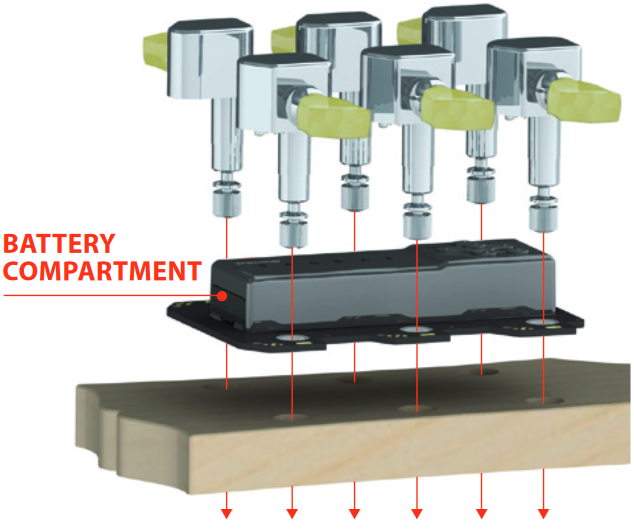

COLOQUE LA PCB DE CONTACTO EN EL MÁSTIL DE LA GUITARRA, EL COMPARTIMENTO DE LA BATERÍA DEBE ESTAR ORIENTADO HACIA LA PARTE SUPERIOR DEL CLAVIJERO.

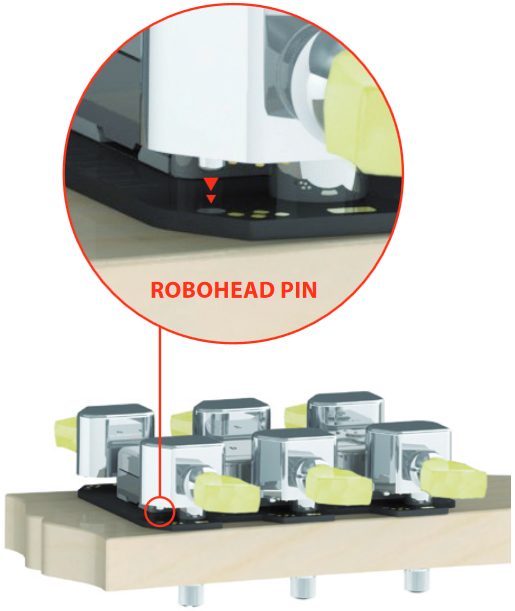

ASEGÚRESE DE QUE TODOS LOS ORIFICIOS DE LA PCB ESTÉN ALINEADOS CON LOS ORIFICIOS DE LOS CLAVIJEROS DEL MÁSTIL. COLOQUE LOS ROBOHEAD-PINS A TRAVÉS DE LOS ORIFICIOS RESPECTIVOS.

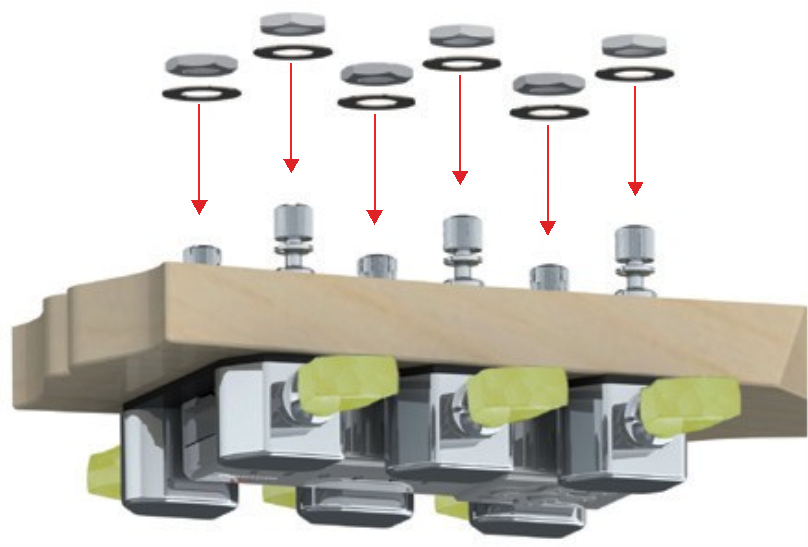

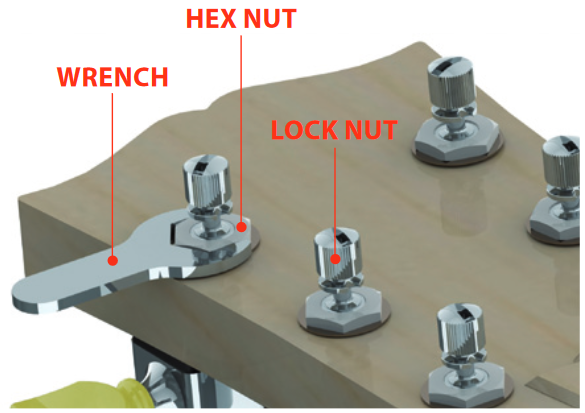

MONTE LAS ARANDELAS DE ANILLO Y LAS TUERCAS HEXAGONALES, APRIETE LAS TUERCAS HEXAGONALES HASTA EL FONDO CON LA MANO.
NOTA: NO USE NINGUNA HERRAMIENTA PARA FIJAR LA TUERCA DE BLOQUEO, USE UNA MONEDA DE 1 CÉNTIMO PARA APRETARLA, DE LO CONTRARIO PUEDE DAÑAR LAS RUEDAS DENTADAS!
UTILICE SÓLO LA LLAVE SUMINISTRADA PARA APRETAR LA TUERCA HEXAGONAL.
AHORA MUEVA LA UNIDAD LIGERAMENTE HACIA ATRÁS Y ADELANTE PARA ENCONTRAR EL PUNTO IDEAL, LUEGO FIJE LAS TUERCAS DE BLOQUEO EN CRUZ CON LA LLAVE SUMINISTRADA (APROX. 1.5-1.8 Nm).

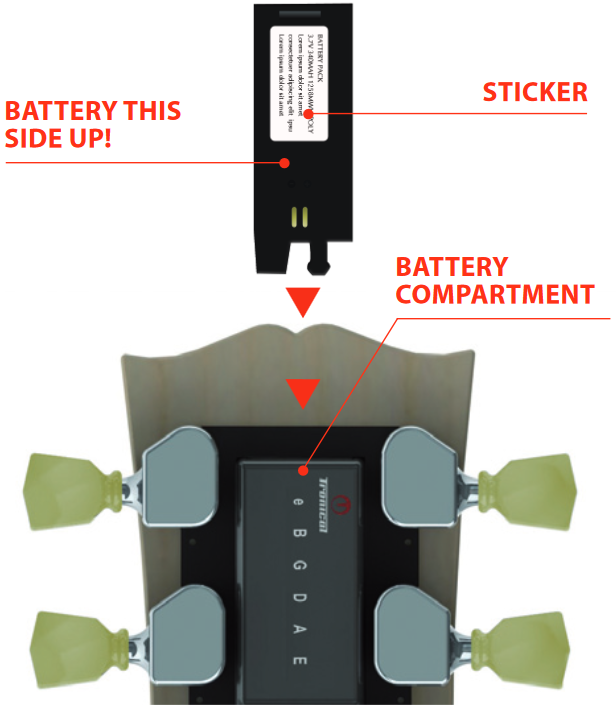

LA ETIQUETA DEBE ESTAR HACIA ARRIBA. LA FORMA DE BLOQUEO DEBE INSERTARSE EN LA CAJA ELECTRÓNICA HASTA QUE ENCAJE (CLIC). ¡NO APLIQUE NINGUNA FUERZA PARA INSERTAR!

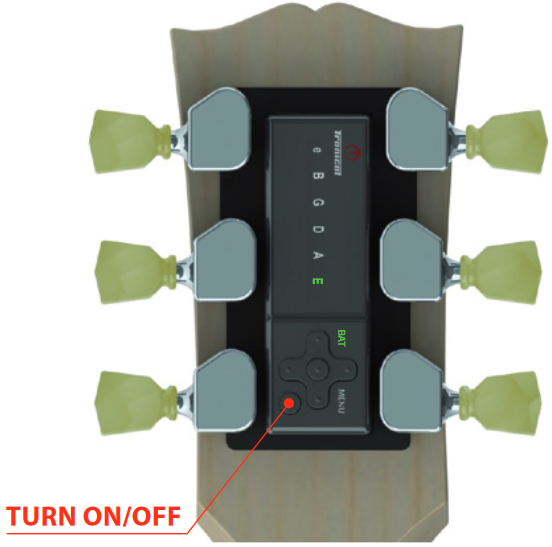

LISTO PARA ENCORDAR
AHORA TRONICALTUNE ESTÁ LISTO PARA ENCORDAR SU GUITARRA. POR FAVOR, DESCARGUE EL MANUAL Y SIGA LAS INSTRUCCIONES.
Tronical-Components GmbH • Heselstücken 18
22453 Hamburg Germany
© Copyright 2013 Tronical Components GmbH.
Reservados todos los derechos.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Tronical TronicalTune
