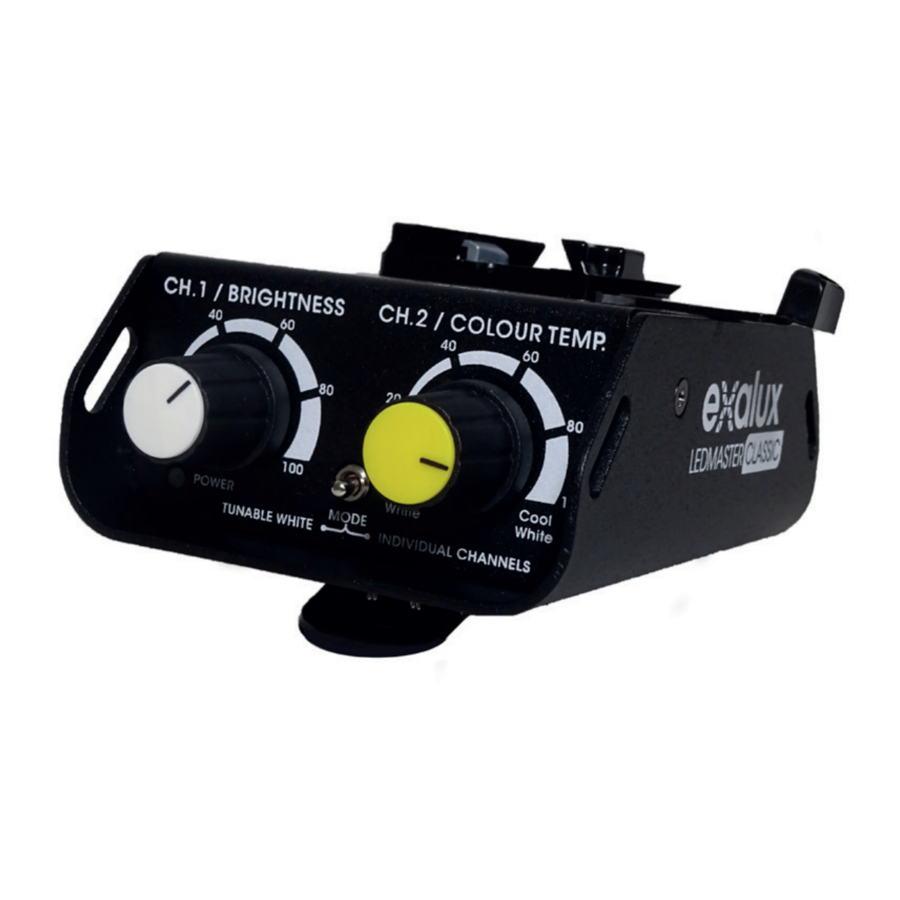

Manual del LEDMASTER CLASSIC de Exalux
INFORMACIÓN GENERAL
Este manual de instrucciones contiene notificaciones importantes sobre el uso seguro del LEDMASTER CLASSIC.
Tómese su tiempo para leer este manual de forma atenta y exhaustiva antes de instalar y utilizar el sistema.
Le recomendamos que guarde una copia para futuras consultas y que la entregue al comprador si revende el sistema de iluminación. EXALUX se reserva el derecho de modificar y actualizar su gama de productos, sin obligación de integrar estos cambios en los productos ya vendidos. Por lo tanto, toda la información contenida en este manual está sujeta a cambios sin previo aviso.

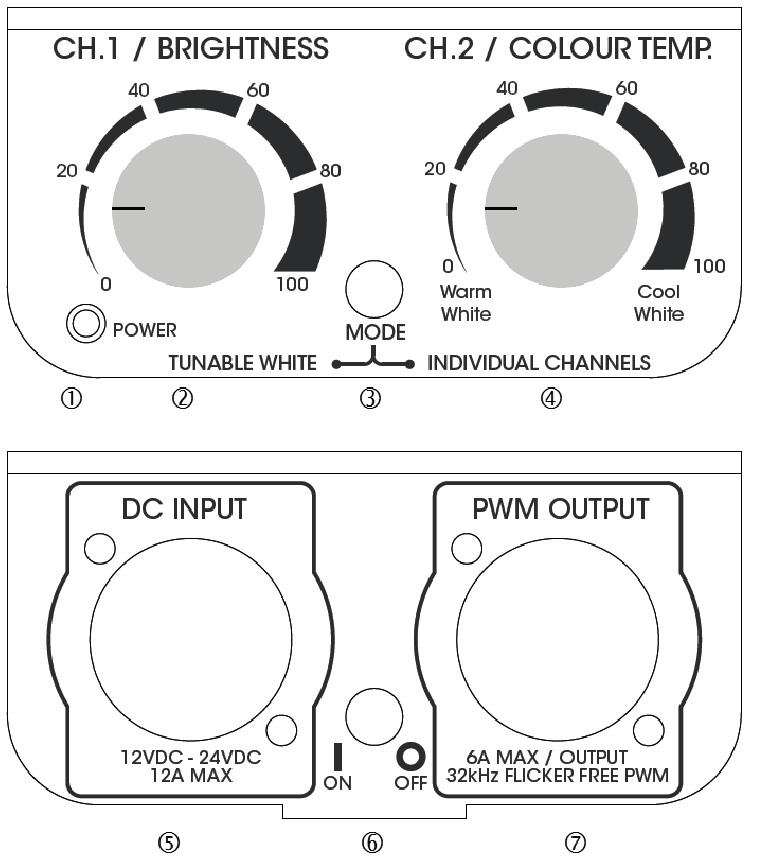

DESCRIPCIÓN GENERAL
FUNCIONAMIENTO
El LEDMASTER CLASSIC es un regulador de intensidad diseñado especialmente para controlar equipos "Tunable White", compuestos por dos fuentes de luz: blanco cálido y blanco frío.
El sistema permite al usuario obtener un equilibrio de color entre las dos fuentes de luz. Este equilibrio se puede atenuar, sin que se desvíe, para obtener el brillo deseado.
El LEDMASTER CLASSIC ofrece un segundo modo de funcionamiento, que se utiliza para controlar independientemente los dos canales de salida.
Es compatible con la mayoría de las fuentes de luz de corriente continua, gracias a su amplio rango de voltaje (5VDC a 24VDC) y a su corriente máxima de 2x6A.
Fuente de alimentación
La fuente de alimentación eléctrica debe conectarse al conector XLR4 macho
. La polaridad se describe en la siguiente ilustración:
El interruptor
† se utiliza para encender y apagar el sistema. Cuando el sistema está encendido, el indicador se ilumina.
El rango de voltaje de entrada es de 5VDC a 24VDC. La corriente máxima es de 12A. Los cuatro pines deben conectarse en caso de que la fuente de luz consuma más de 6 amperios.
El voltaje aplicado a la entrada debe ser compatible con la fuente de luz conectada a las salidas.
Salidas ‡
Las salidas están situadas en el conector XLR 4 hembra ‡
. La fuente de luz que se va a controlar debe conectarse a este conector.
La polaridad se describe en la siguiente ilustración:
Ambos pines VCC deben conectarse en caso de que la fuente de luz consuma más de 6 amperios.
La corriente máxima de salida es de 6 amperios por canal (12A en total).
Modos
El modo de funcionamiento se puede seleccionar mediante el interruptor
ƒ. Los dos modos son: Tunable White y Dual Channel.
Modo Tunable White
Este modo se utiliza para controlar la temperatura del color y el brillo de una fuente de luz compuesta por dos canales blanco cálido + blanco frío.
El botón giratorio
„ se utiliza para ajustar el equilibrio entre los dos canales. El botón giratorio ‚ se utiliza para ajustar el brillo.
El ajuste del brillo no afecta al equilibrio de color. El ajuste del equilibrio de color no afecta al brillo.
Modo de doble canal
Este modo se utiliza para ajustar el brillo de los dos canales de forma independiente. El primer canal se controla con el botón giratorio
‚ y el segundo con el botón giratorio „.
INSTRUCCIONES DE SEGURIDAD
Uso adecuado:
Esta unidad está diseñada para controlar fuentes de iluminación mediante comandos PWM. Utilice el dispositivo solo para el uso previsto, tal y como se describe en este manual. Cualquier otro uso, así como el uso en otras condiciones, se considerará no conforme y puede causar lesiones y daños. No se asumirá ninguna responsabilidad por los daños derivados de un uso inadecuado.
El dispositivo solo debe ser utilizado por personas en plena posesión de sus capacidades físicas, sensoriales y mentales, que deben tener los conocimientos y la experiencia necesarios. Todas las demás personas solo pueden utilizar el dispositivo bajo la supervisión o dirección de una persona responsable de su seguridad.
Seguridad:
Riesgo de descarga eléctrica
Este sistema de iluminación requiere un alto voltaje, que puede provocar una descarga eléctrica. Nunca retire las cubiertas. Las piezas del interior del dispositivo no necesitan mantenimiento.
Peligros para los niños
Asegúrese de desechar correctamente los sobres y embalajes de plástico. No deben estar cerca de bebés ni de niños pequeños: peligro de asfixia. Asegúrese de que los niños no retiren piezas pequeñas de la unidad (por ejemplo, mandos, tornillos o similares). Los niños podrían tragar las piezas y atragantarse. Nunca deje que los niños utilicen dispositivos eléctricos sin vigilancia.
Descarga eléctrica causada por un cortocircuito
No modifique el cable de alimentación ni el enchufe. En caso de incumplimiento, existe riesgo de descarga eléctrica e incendio y muerte. En caso de duda, póngase en contacto con un técnico certificado.
Lesiones oculares debidas a una alta intensidad de luz
No mire directamente al haz de luz para evitar problemas visuales.
Riesgo de incendio
Nunca cubra el dispositivo ni sus ranuras de ventilación. No instale el dispositivo cerca de una fuente de calor. Mantenga el dispositivo alejado de las llamas.
Condiciones de uso
El dispositivo está diseñado para su uso en interiores. Para evitar daños, no exponga el producto a líquidos ni a la humedad. Evite la luz solar directa, la obstrucción y las fuertes vibraciones.
Fuente de alimentación
Compruebe el funcionamiento de la fuente de alimentación antes de conectarla al sistema.
Antes de conectar el aparato, compruebe si el voltaje indicado en el dispositivo coincide con el voltaje de la red de suministro local y si la toma de corriente está equipada con un disyuntor diferencial. En caso de incumplimiento, el dispositivo podría dañarse y el usuario podría sufrir lesiones.
Cuando se anuncie una tormenta o la unidad no deba utilizarse durante mucho tiempo, desconéctela para reducir el riesgo de descarga eléctrica o incendio.
CUIDADO
- Desenchufe la unidad cuando la limpie y durante todas las operaciones de mantenimiento.
- No utilice productos de limpieza: utilice un paño seco y frote suavemente.
- Guarde el dispositivo en un lugar limpio y seco, alejado de la exposición directa a la luz solar y al polvo.
EXALUX es una marca registrada de la empresa francesa Tech LEDIXIS
1 rue de la Noë - Bat. IM3
CS 12111 | 44322 Nantes cedex 3 | FRANCE
+33 (0)9.72.45.70.43
www.exalux.eu
