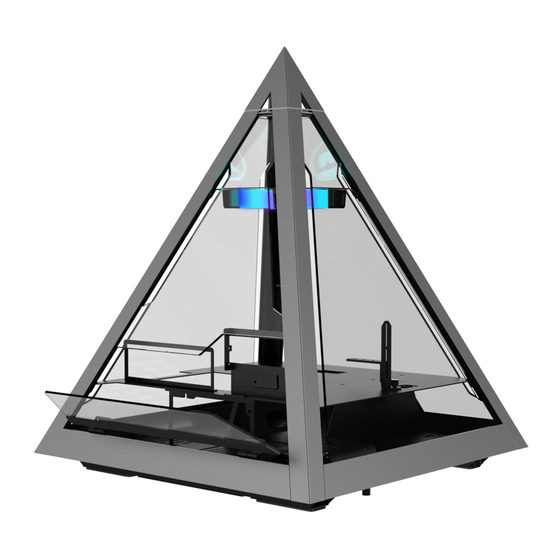

Especificaciones
| Modelo | |
| Nombre del modelo: | PYRAMID 804 |
| Nombre: | CSAZ-804 |
| Especificaciones | |
| Tipo: | Torre ATX |
| Color: | SPCC de 1.5~2.0mm + Aluminio de 2.5mm |
| Ventana del panel lateral: | 4 lados del panel superior son de vidrio templado |
| Altura máxima del disipador de CPU: | Hasta 80mm |
| Longitud máxima de la tarjeta de video: | Tarjeta de video de hasta 300mm de largo |
| Fuente de alimentación: | No incluida |
| Compatibilidad con la placa base: | <300mm EATX 、ATX、Micro ATX、 Mini ITX |
| Expansión | |
| Bahías de unidad externas de 5.25": | 0 |
| Bahías de unidad internas de 2.5": | Hasta 2 |
| Bahías de unidad internas de 3.5": | Hasta 1 (Convertible con 2.5"SSDx1 ) |
| Ranuras de expansión: | 2 |
| Puertos laterales: | 2xUSB 3.0, HD Audio, Type C, Metal Power Button (Botón de encendido metálico) |
| Especificaciones Físicas | |
| Dimensiones del chasis metálico (Al x An x Pr) | 558x490x490/22x19.3x19.3 pulgadas |
| Dimensiones físicas (Al x An x Pr) | 585x490x490mm/23x19.3x19.3 pulgadas |
| Peso: | 14kg /30.9lbs |
| Características | |
| Ventana lateral de vidrio templado: | La ventana lateral de vidrio templado de alta calidad permite visualizaciones claras de los componentes internos |
| Puertos de ventilador disponibles: | 1 puerto de ventilador de 120mm en la parte superior (1 ventilador Digital RGB Hurricane II de 120mm incluido) 3 puertos de ventilador de 120mm en la parte inferior |
| Refrigeración por agua: | Admite radiadores de hasta 360mm en la parte inferior |
| Cámara aislada: | Fuente de alimentación ATX dentro de su propia cámara aislada, evitando que su calor afecte a otros componentes |
| Disipador de fácil instalación: | Un orificio precortado para facilitar la instalación del disipador de la CPU, eliminando la necesidad de quitar la placa base |
| Accesorios | Cable de extensión PCI-E de 15cm para tarjeta VGA Soporte de tarjeta de video ajustable Soporte y vidrio templado (opcional) |

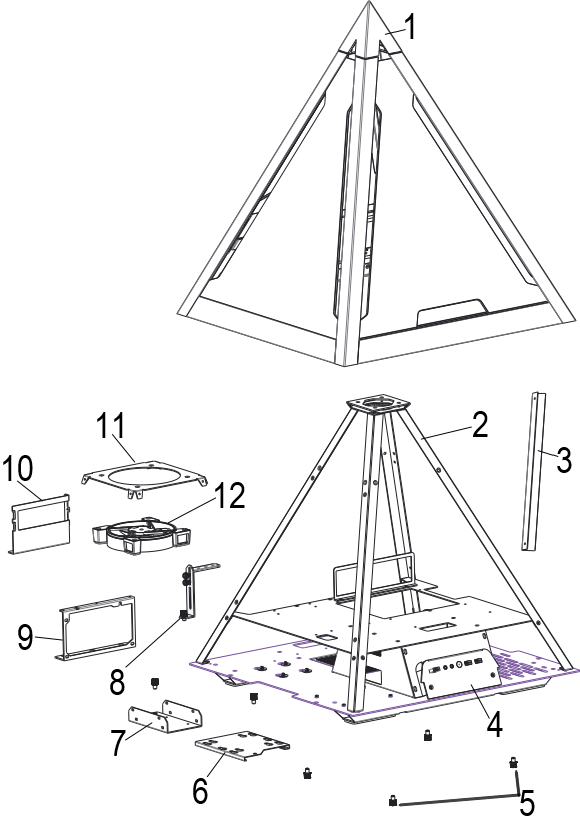

Partes del Chasis
- Cubierta superior del panel de vidrio templado
- Estructura piramidal
- Cubierta de gestión de cables del ventilador
- Puertos de E/S: USB 3.0 x 2, Type C, HD Audio
- Tornillo de perno de resorte de la cubierta del panel superior
- Bandeja de perno de resorte de 3.5"HDD /2.5"SSD X1
- Soportes de 2.5"SSD X1
- Soporte de tarjeta de video ajustable
- Estante de la fuente de alimentación
- Ranura PCIe horizontal
- Soporte del ventilador
- Ventilador ARGB de 12cm

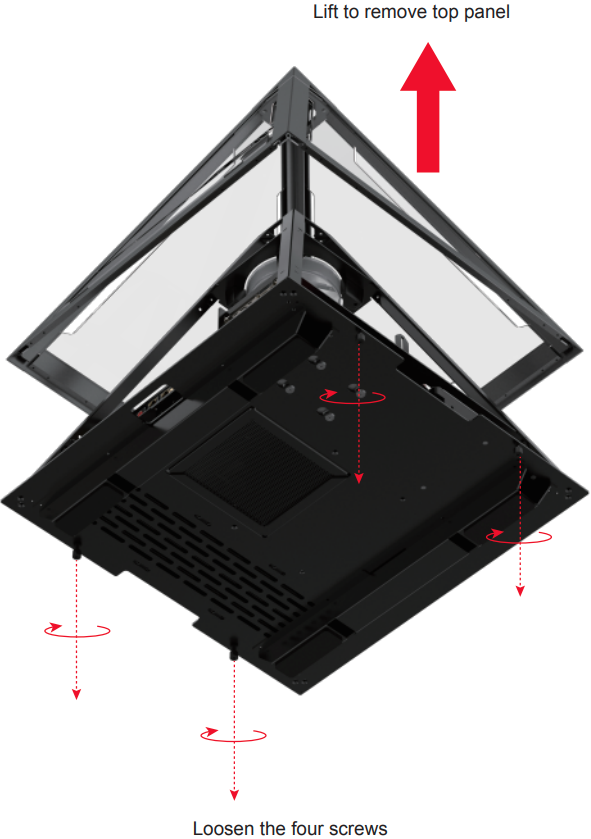

Retirar el Panel de Vidrio Superior
* Las fotos del producto son solo para referencia.

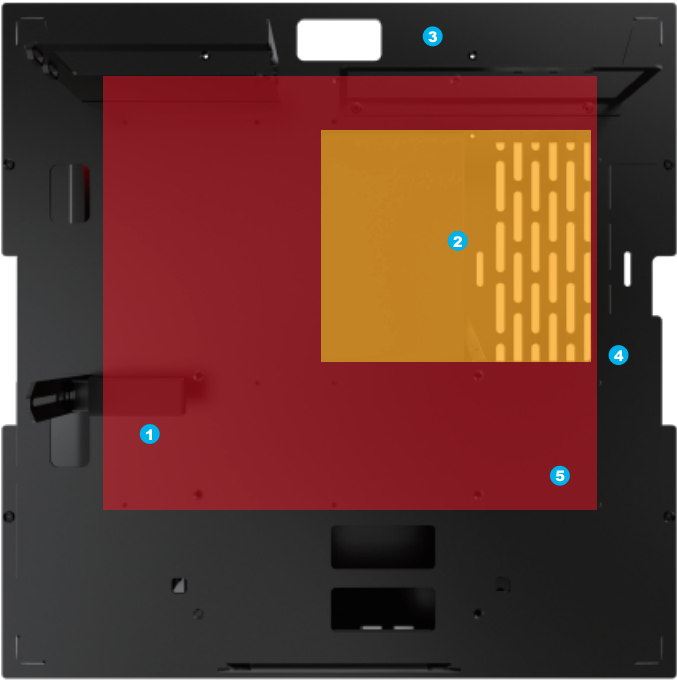

Visión General
- Soporte de tarjeta de video ajustable
- Orificio precortado para refrigeración de la CPU
- Orificio de gestión del cable de alimentación
- Orificio de gestión del radiador de agua
- Montaje de la placa base ATX
* Las fotos del producto son solo para referencia.

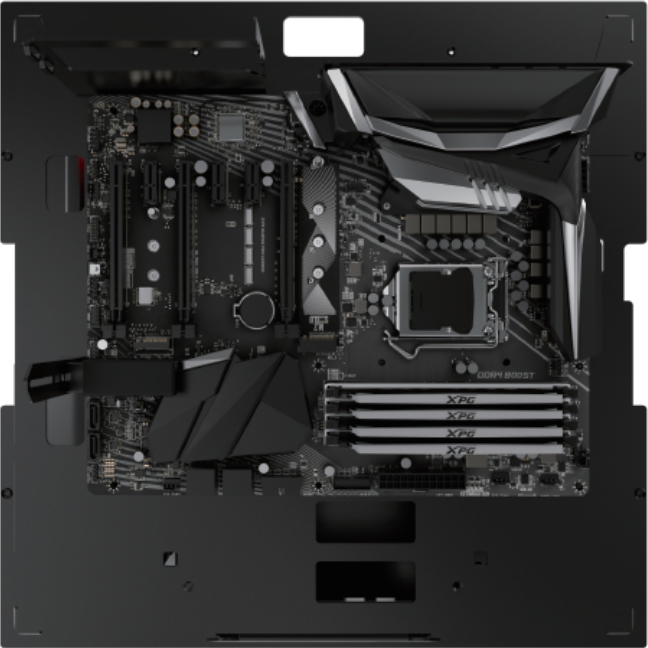

Placas Base Compatibles
Máximo: Placa Base ATX
* Las fotos del producto son solo para referencia.

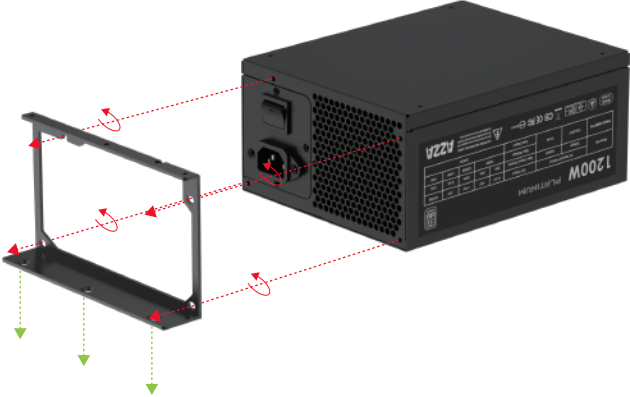

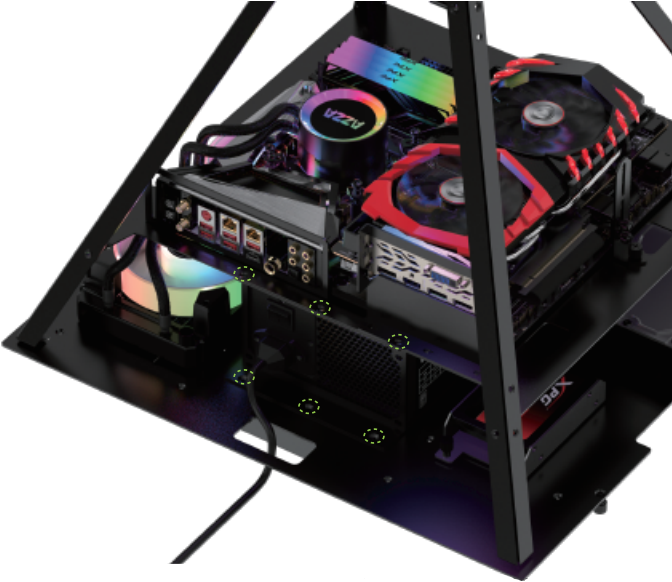

Instalación de la Fuente de Alimentación
* Las fotos del producto son solo para referencia.
Instalación de la Tarjeta de Video

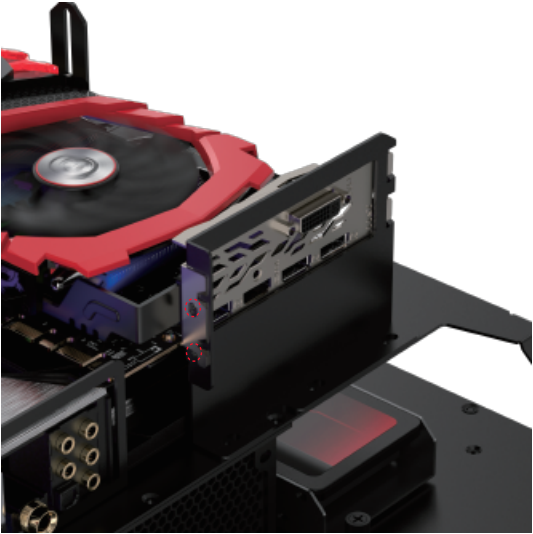

- Apriete los tornillos para asegurar la tarjeta de video.
![Paso 1 de la Instalación de la Tarjeta de Video]( "AZZA - PYRAMID 804 - Paso 1 de la Instalación de la Tarjeta de Video")

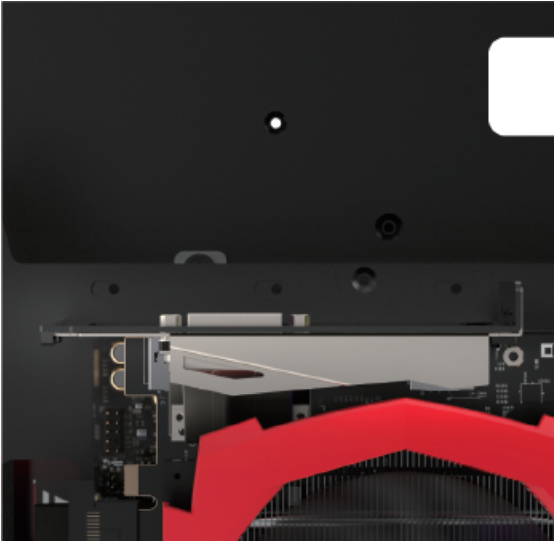

![Paso 2 de la Instalación de la Tarjeta de Video]( "AZZA - PYRAMID 804 - Paso 2 de la Instalación de la Tarjeta de Video")
* Las fotos del producto son solo para referencia.

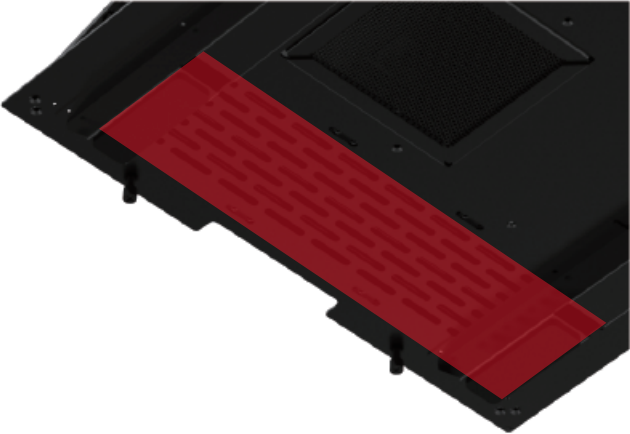

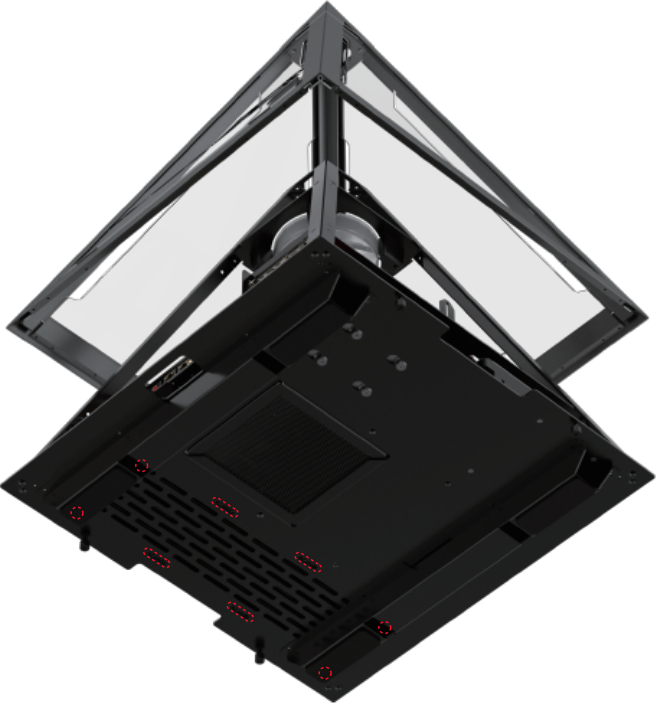

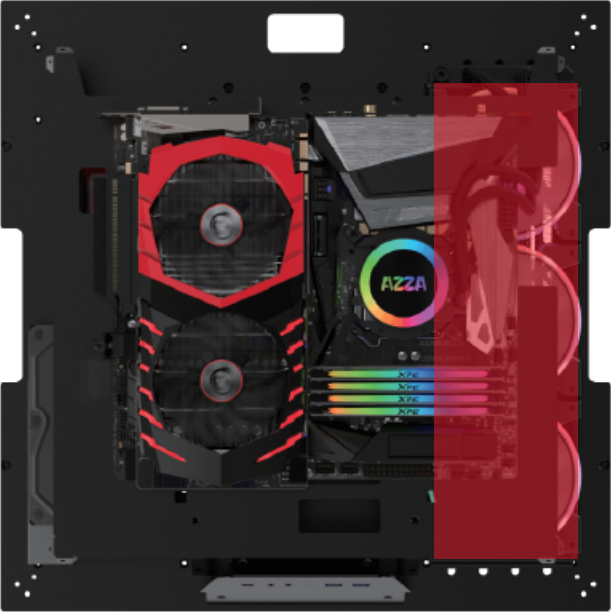

Instalación del Radiador de Agua
- Asegure los tornillos del radiador de agua.
Vista Inferior
- Admite hasta 3 ventiladores de 120mm / radiador de agua de 240 / 360mm
* Las fotos del producto son solo para referencia.

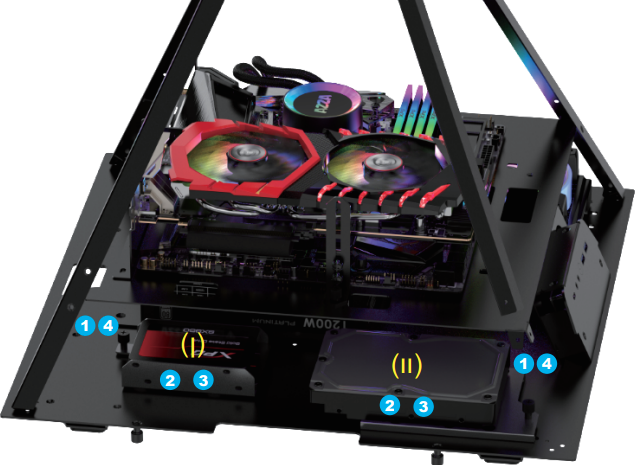

Instalación de 2.5"SSD / 3.5"HDD
- Bandeja de perno de resorte de 2.5" SSD: Admite hasta 2.5" SSD x 2
- Bandeja de perno de resorte de 3.5" HDD: Admite 3.5 HDD x 1 (también compatible con un SSD de 2.5")
PASO:
- Afloje el tornillo del perno de resorte
- Deslice hacia la izquierda o hacia la derecha para quitar la bandeja.
- Instale el 2.5"SSD o 3.5"HDD
- Apriete el tornillo del perno de resorte
* Las fotos del producto son solo para referencia.
Instalación del Ventilador

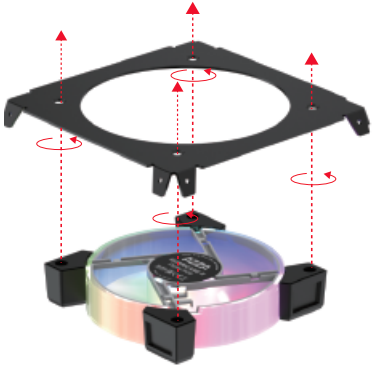

- Apriete los tornillos del ventilador
![Paso 1 de la Instalación del Ventilador]( "AZZA - PYRAMID 804 - Paso 1 de la Instalación del Ventilador")
![]()

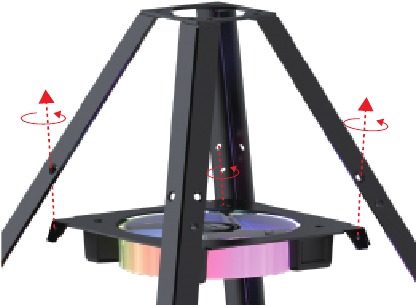

- Asegure el ventilador a la parte superior de la Pirámide.
![Paso 2 de la Instalación del Ventilador]( "AZZA - PYRAMID 804 - Paso 2 de la Instalación del Ventilador")
![]()

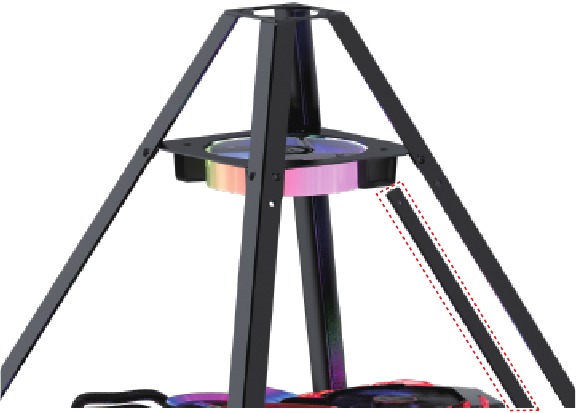

- Gestione los cables del ventilador ocultándolos.
![Paso 3 de la Instalación del Ventilador]( "AZZA - PYRAMID 804 - Paso 3 de la Instalación del Ventilador")

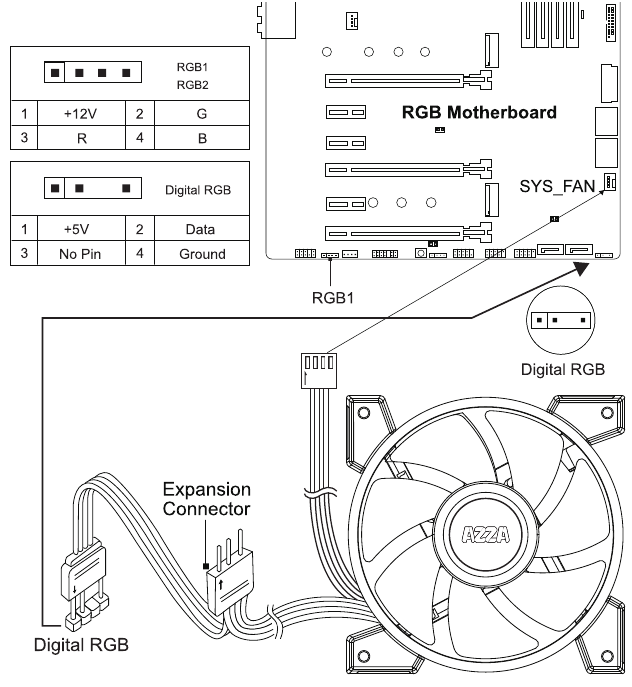

Instalación del Ventilador RGB Digital para la Placa Base
Los ventiladores RGB direccionables se pueden conectar directamente a los conectores RGB direccionables de 5V de placas base compatibles, como las de MSI™, ASUS™, Gigabyte™ y AsRock™.
Tenga en cuenta: Solo se admiten los conectores direccionables de 5V de placas base compatibles. NO conecte el ventilador a un conector no direccionable de 12V.
Consulte las especificaciones de su placa base antes de usarla. No exceda los límites permitidos de la placa base en cuanto a la potencia nominal y el número de LED al conectar varios ventiladores/tiras de LED.

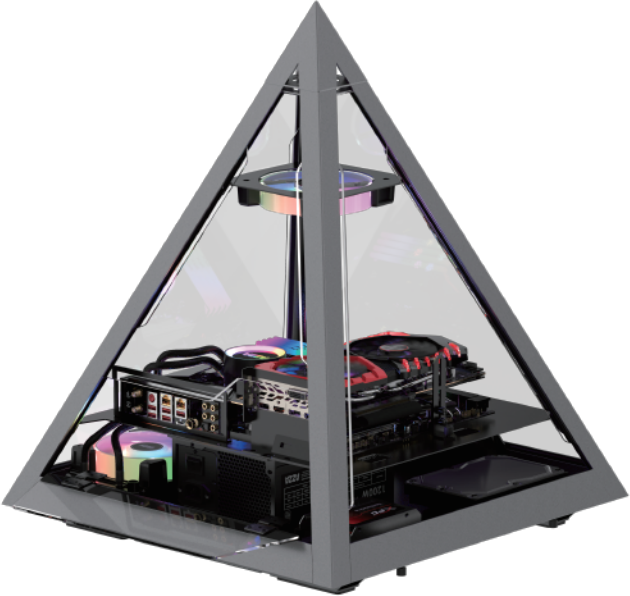

Completo
* Las fotos del producto son solo para referencia.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Azza PYRAMID 804 Manual
