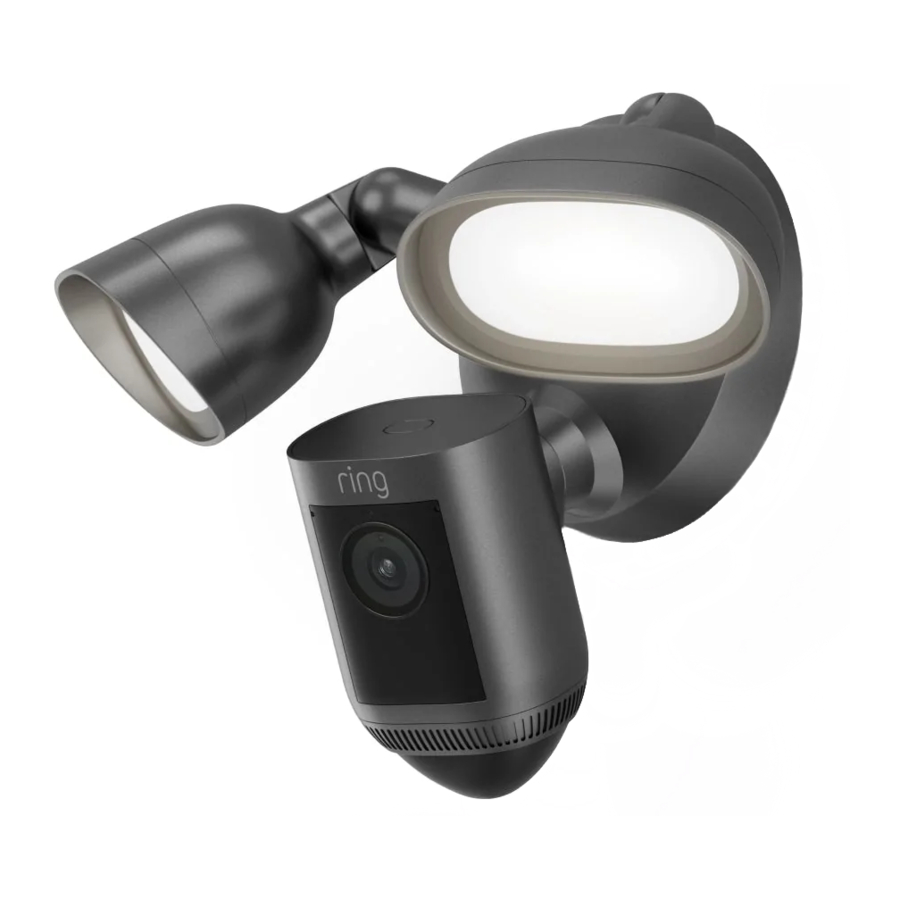

Manual de ring Floodlight Cam Wired Pro

Instrucciones de seguridad

Riesgo de descarga eléctrica.

Desconecte la alimentación en el fusible o disyuntor antes de la instalación.

Verifique que el voltaje de suministro sea el correcto. Conecte el dispositivo a una fuente de alimentación de 100 VCA~240 VCA 50/60 Hz.

Conecte correctamente el dispositivo a tierra.

Siga siempre las normas del código al instalar conexiones cableadas.

Riesgo de incendio. No instale cerca de superficies combustibles o inflamables.

AVISO: No conecte esta lámpara a un interruptor de atenuación o temporizador.

Su Floodlight Cam debe instalarse en una caja eléctrica impermeable de 4" redonda con certificación UL.

Este manual tiene fines informativos únicamente. Trabajar con electricidad puede ser peligroso a menos que se tomen las precauciones de seguridad adecuadas. Si no se siente cómodo o no tiene experiencia con los procesos y las herramientas descritas en este manual, le recomendamos que contrate a un electricista autorizado.

Inicio rápido

1. Abra la app de Ring y seleccione "Set Up a Device" (Configurar un dispositivo).
   Luego, siga las instrucciones en la app.
2. Escanee este código.
   Esto identifica su dispositivo Ring para que la configuración sea rápida y fácil.


¡Corte la alimentación en el disyuntor!

Estará trabajando con cables eléctricos durante el proceso de instalación. Si no sabe dónde está su disyuntor o cómo cortar la alimentación del circuito de su reflector, le recomendamos que contrate a un electricista autorizado.

Prepare su Floodlight Cam para la instalación

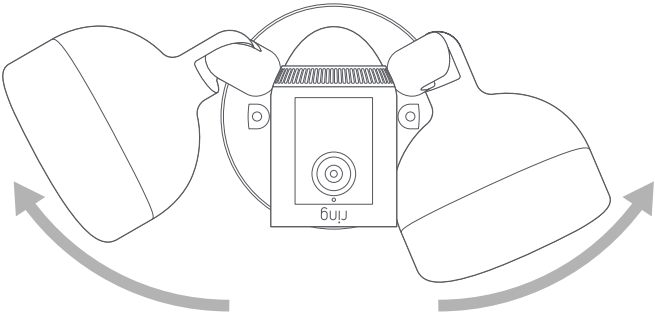

Primero, gire las luces para que no estorben, así...

Si está montando en un alero o voladizo, su cámara ya está en posición.

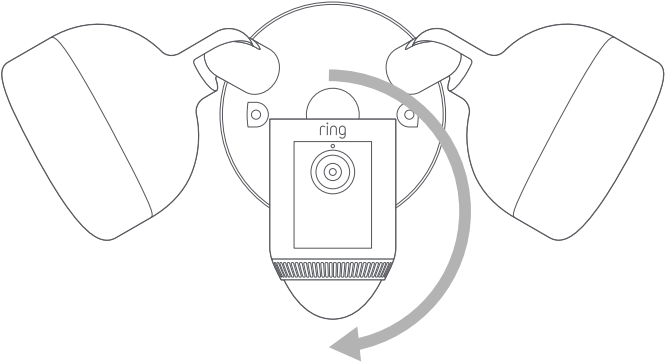

Si está montando en una pared, gire la cámara a la posición como esta...

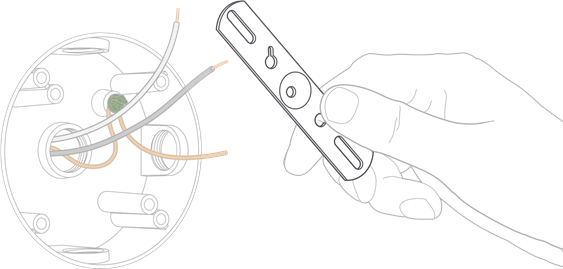

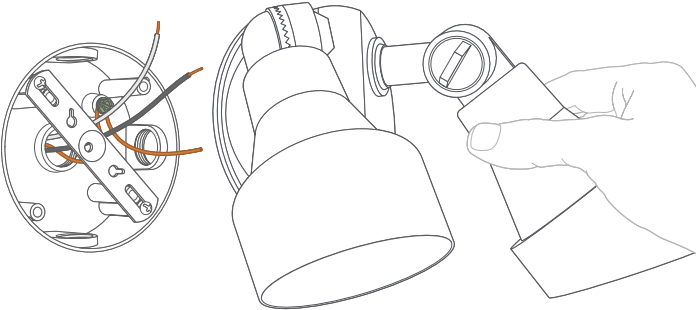

Retire su reflector existente

Con la alimentación apagada en el disyuntor, retire su reflector existente de la caja de conexiones a la que está conectado y desconecte los cables.

Si hay un soporte de metal conectado a su caja de conexiones, retírelo también.

Elija sus tornillos

Seleccione un juego de tornillos de las bolsas marcadas de la "A" a la "F" que se ajusten a su caja de conexiones para asegurar el soporte de montaje de metal. Un tamaño no se adapta a todos aquí, así que enviamos varios.

Guarde un tornillo de la bolsa B o C. Lo usará más tarde.

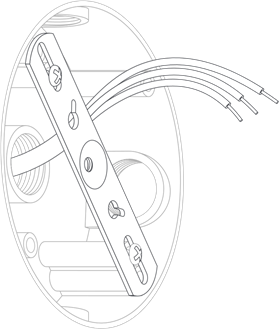

Coloque el soporte de montaje de metal

Con los tornillos que seleccionó en el paso anterior, asegure el soporte de montaje de metal a su caja de conexiones utilizando cualquiera de los pares de orificios para tornillos. Asegúrese de alinear el soporte para que el texto "FRONT" (FRONTAL) quede hacia afuera.

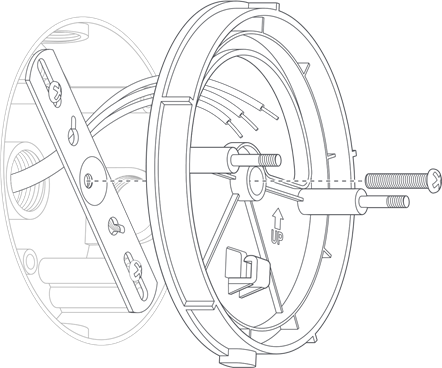

Instale la placa de montaje de plástico

Tire suavemente de la abertura de la placa de plástico para liberarla del dispositivo, luego pase los cables de alimentación por la abertura.

Con los cables de alimentación pasados a través de la placa de montaje, céntrela sobre el soporte de montaje de metal. Si está instalando en una pared, la flecha "UP" (ARRIBA) debe apuntar hacia arriba. Si está instalando debajo de un alero, debe apuntar hacia la pared.

Luego, inserte uno de los tornillos de la bolsa B o C en el orificio central y apriete para asegurar.

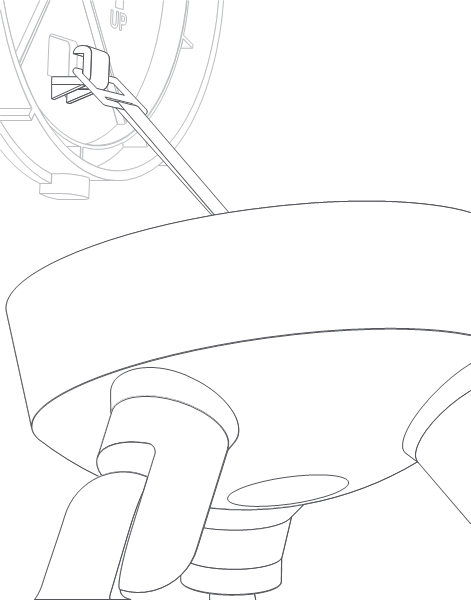

Cuélguelo

Localice la correa de nailon en la parte posterior de su lámpara Floodlight Cam y coloque la hebilla en el extremo sobre el gancho de la placa de montaje. Asegúrese de que la hebilla y el gancho estén seguros antes de soltar la lámpara.

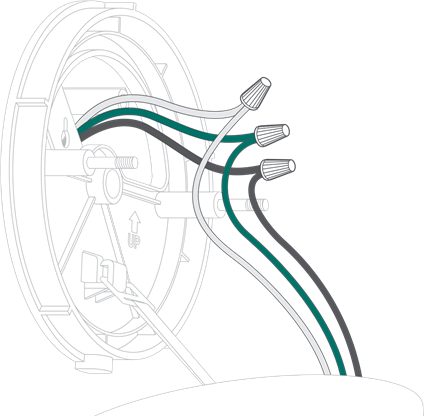

Conecte los cables

El cable verde de su Floodlight Cam es el cable de tierra. Con la alimentación aún apagada en el disyuntor, use una tuerca para cables de la bolsa marcada con la letra "G" para conectar el cable verde (o de tierra) de su Floodlight Cam al cable verde que sale de su caja de conexiones.

El cable blanco de su Floodlight Cam es un cable neutro. Use otra tuerca para cables de la bolsa marcada con la letra "G" para conectar el cable blanco de su Floodlight Cam al cable blanco (o neutro) que sale de su caja de conexiones.

El cable negro de su Floodlight Cam es un cable vivo. Use otra tuerca para cables de la bolsa marcada con la letra "G" para conectar el cable negro de su Floodlight Cam al cable negro (o vivo) que sale de su caja de conexiones.

Dé un tirón suave a las 3 conexiones de cables y a las tuercas para cables para asegurarse de que estén seguras.

Si no puede identificar fácilmente los cables que salen de su caja de conexiones, o tiene dificultades para conectarlos o no se siente cómodo haciéndolo, consulte con un electricista autorizado.

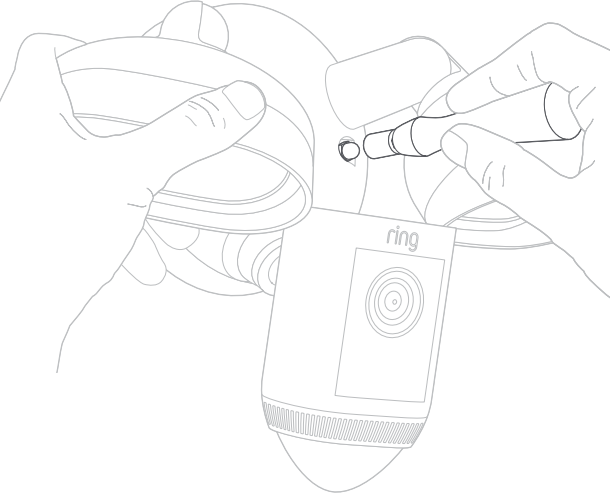

Monte la lámpara

Introduzca los cables de alimentación en la caja de conexiones, luego alinee los dos orificios de la lámpara con los postes roscados de la placa de montaje de plástico. Deslice la lámpara sobre los postes y empújela firmemente en su lugar.

Asegure su lámpara usando dos de las tuercas hexagonales de la bolsa G sobre los extremos de los postes roscados. Retire la punta reversible del destornillador incluido y use el mango para apretar las tuercas hexagonales.

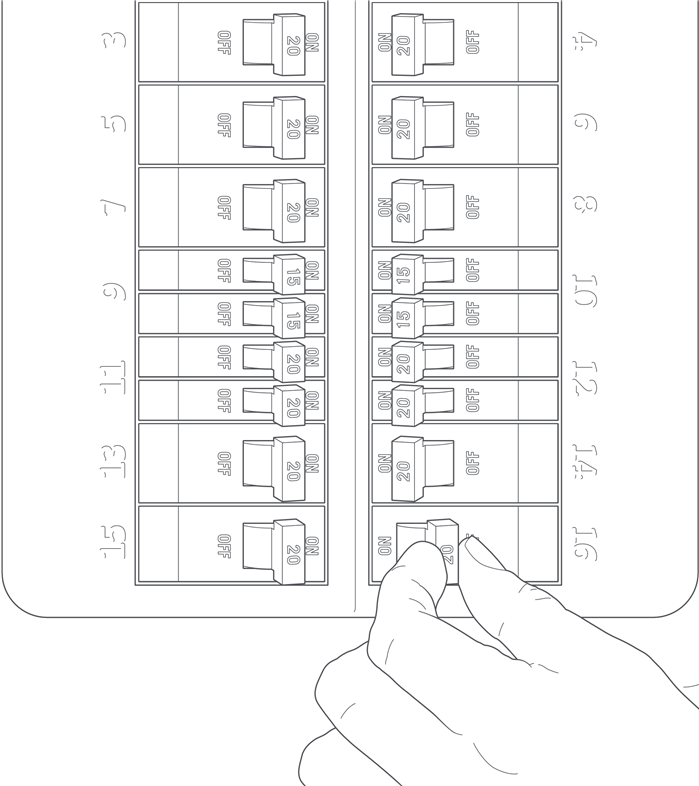

Restablezca la energía en el disyuntor

Ahora que su Floodlight Cam está instalada, puede volver a encender la alimentación en el disyuntor. Las lámparas de su Floodlight Cam parpadearán una vez que se encienda.

Complete la configuración en la app de Ring

Una vez que su Floodlight Cam se encienda, siga las instrucciones para continuar con la configuración en la app.

Revisar, compartir y descargar

Su nuevo dispositivo viene con una prueba gratuita de 30 días de nuestro servicio de grabación de video Ring Protect.

Para continuar con su suscripción y guardar sus videos, visite ring.com/protect-plans

¿Qué es Ring Protect?

Ring Protect es un servicio de suscripción que almacena videos de sus dispositivos Ring.

¿Por qué lo quiero?

Ring le permite interactuar con los visitantes y monitorear su propiedad en tiempo real, mientras que Ring Protect le permite revisar y compartir esos videos en cualquier momento.

¿Cuánto cuesta?

Ring Protect comienza en $3 USD/mes o $30 USD/año por cada Ring doorbell o cámara.*

*$5 CAD por mes o $50 CAD por año

¿Cómo me registro?

Simplemente inicie sesión en su cuenta de Ring en ring.com/protect-plans y siga las instrucciones en pantalla.

Para obtener ayuda adicional, visite ring.com/help

O llámenos

EE. UU. 1 800 656 1918
Canadá 1 855 300 7289
Mundial +1 310 929 7085

Para obtener una lista de todos nuestros números de atención al cliente, visite ring.com/callus

Para obtener información sobre nuestra garantía, protección contra robo y planes Ring Protect, visite ring.com/legal

© 2021 Ring LLC o sus filiales.
Ring y todas las marcas relacionadas son marcas comerciales de Ring LLC o sus filiales.

xx-xxxxxx-xx
