Instrucciones de montaje de la interfaz PCB para Bluesound Node 2/2i
Montaje
| Retire la cubierta trasera tirando de ella en los lugares indicados. |  |

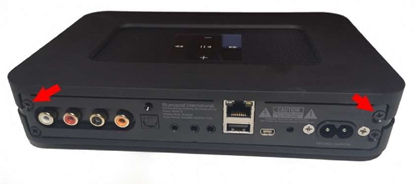

| Retire los dos tornillos superiores indicados. |  |
| Levante la parte superior de la carcasa inclinándola solo desde la parte posterior del dispositivo, hasta que escuche "clicks" (clics) fuertes. Luego levántela hacia arriba, teniendo cuidado de no romper las cintas y los cables. |  |
| Coloque la parte superior de la carcasa con cuidado a un lado. No desconecte los cables, los enchufes están asegurados con adhesivo. |  |

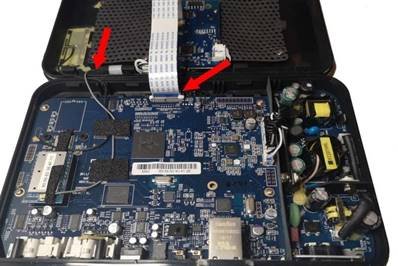

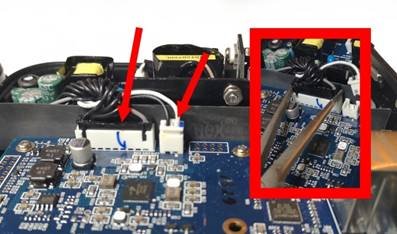

| Desconecte el enchufe pequeño y el grande. Puede utilizar unos alicates más largos para esto. |  |

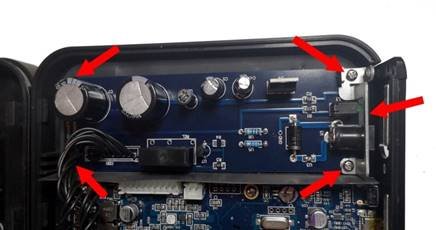

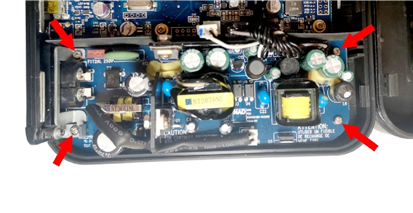

| Retire los tornillos indicados por las flechas. |  |

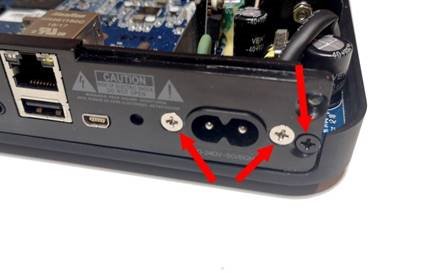

| Retire los tornillos del panel posterior. |  |
| Después de retirar la fuente de alimentación de fábrica y la placa de refuerzo, observe el pasador de retención. Inserte la nueva interfaz de forma que el pasador indicado entre en el orificio de retención del módulo. |  |
| Atornille el módulo y, por favor, instale también la placa de refuerzo como se muestra en la imagen. |  |

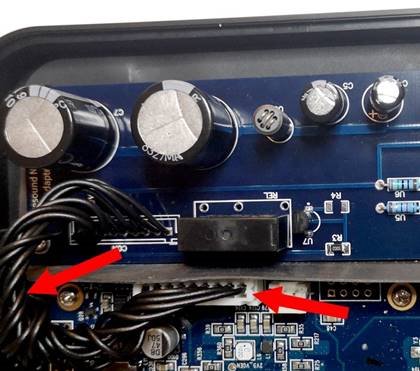

| Conecte el conector JST grande al enchufe de la placa base. Gire ligeramente el mazo de cables, teniendo cuidado de no sacarlos del enchufe. |  |

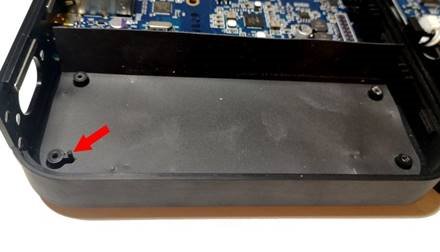

| Monte el panel posterior: atornille el tornillo negro en el orificio indicado. |  |

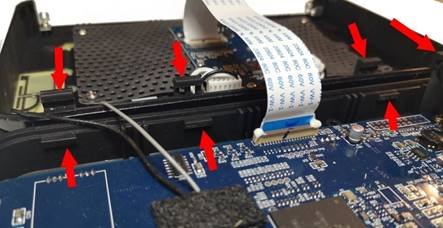

| Cierre la carcasa enganchando primero los pestillos indicados. Si no puede hacerlo, use un poco de fuerza. |  |

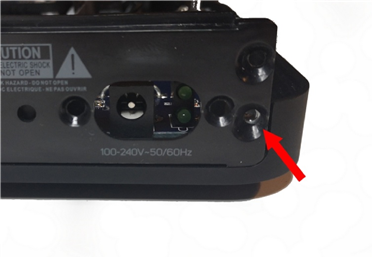

| Vuelva a colocar los tornillos negros en su sitio. |  |
| Instale la cubierta del panel posterior. |  |

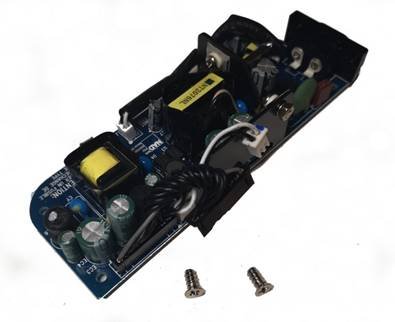

| Después de la instalación deben quedar: la fuente de alimentación de fábrica y dos tornillos plateados. Si los componentes difieren, compruebe el montaje correcto. |  |
Información adicional
Medición y regulación
La fuente de alimentación requerida por el módulo debe estar entre 5 y 5,1 V. El módulo tiene puntos de medición de voltaje, descritos como: VCC y GND. Se utilizan para medir el voltaje bajo carga. Pueden facilitar el ajuste fino de la fuente de alimentación (si la fuente de alimentación tiene tal posibilidad).
Polarización del conector:
Especificaciones
- Voltaje de alimentación: 5V DC
- Corriente de la fuente de alimentación: min 2A
- Fusible de 3A incorporado
- Protección contra cortocircuitos y sobrecargas: ≥ 6V
- Protección contra polaridad inversa
- LEDs que indican el funcionamiento del módulo (superior: voltaje de control, inferior: voltaje principal)
La pieza "U2" es un fusible. Forma parte de las características de seguridad y es una pieza reemplazable (pieza de repuesto adjunta al manual). Quemar el fusible es deliberado para proteger el dispositivo y su reemplazo no está cubierto por la garantía. Puede actuar debido a una tensión o conexión incorrecta de la fuente de alimentación.
Si es necesario, se puede utilizar un reemplazo con los siguientes parámetros:
- Tipo de operación: fusible de acción rápida
- Carcasa SMD - 1206
- Voltaje 32V, máximo permitido 63V
- Corriente del fusible 3A
- Resistencia máxima permitida: 30 mOhm (0,03 Ohm)
- Caída de tensión máxima permitida: 90 mV (0,09 V) a 3A de corriente
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Instrucciones de montaje de la interfaz PCB para Bluesound Node 2/2i
