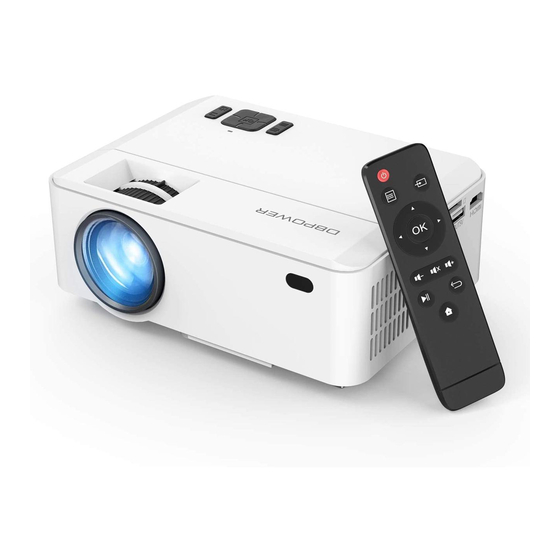

Manual del proyector DBPOWER RD-820

ACTIVA TU GARANTÍA DE 12 MESES & OBTÉN UN REGALO EXCLUSIVO
Regístrate dentro de los 7 días posteriores a la recepción de tu nuevo producto.

POR FAVOR, VISÍTANOS AHORA
www.dbpower.co/warranty

SERVICIO AL CLIENTE
support@dbpower.co
www.dbpower.co

NOTA

1. Solo apto para entretenimiento doméstico en un entorno oscuro. NO para fines de presentación.
2. El audio Dolby NO es compatible.
3. NO obstruyas los orificios de ventilación durante el uso. DESCONECTA y EVITA que ENTRE POLVO cuando no esté en uso.

AVISO

No recomendado para PPTs, Word, Excel o presentaciones de negocios.
Para conectar el mini proyector DBPOWER con una tableta o teléfono inteligente, necesitas usar un adaptador HDMI inalámbrico. Para teléfonos Android que admiten MHL, necesitas un cable MHL a HDMI; para iPhones & iPads, necesitas un adaptador de cable Lightning a HDMI.
Para conectar el mini proyector de video a PCs o laptops, ajusta la resolución de pantalla de la PC/laptop a 800*600 o 1024*768 para una mejor claridad.
Ten en cuenta que solo es adecuado para su uso en habitaciones oscuras.
Compatibilidad con Dolby no admitida. Desactiva Dolby digital en tu dispositivo.

LISTA DE ACCESORIOS

1 x cable de señal AV
1 x control remoto (batería no incluida)
1 x cable HDMI
1 x cable de alimentación
1 x manual de usuario
1 x tarjeta de garantía
1 x guía de operación

AVISO DE SEGURIDAD

• Lee atentamente el manual de usuario antes de usar el proyector.
• Utiliza un cable de alimentación estándar con cable a tierra para garantizar un suministro de energía estable.
• Utiliza el mismo voltaje de alimentación que se indica en el proyector.
• No desarmes el proyector tú mismo; de lo contrario, la garantía quedará anulada.
• No mires la lente cuando el proyector esté en funcionamiento, de lo contrario, podría dañar tus ojos.
• No cubras los orificios de ventilación del proyector con ningún material.
• Mantén el proyector alejado del agua o de cualquier otro líquido, ya que no es impermeable.
• No coloques el proyector en condiciones húmedas o mojadas para evitar descargas eléctricas.
• Apaga y desenchufa la fuente de alimentación si no vas a utilizar el proyector durante mucho tiempo.
• Utiliza la espuma de embalaje original u otro material antichoque al trasladar el proyector.
• Ponte en contacto con nuestro servicio de atención al cliente si el proyector tiene algún problema.
• Este mini proyector viene con una garantía completa de 12 meses.
• Ponte en contacto con nosotros si deseas obtener más información sobre la garantía. (El servicio de garantía no incluye el marco, el manual, el embalaje y las ideas subjetivas sobre los aspectos de video, sonido o imagen)

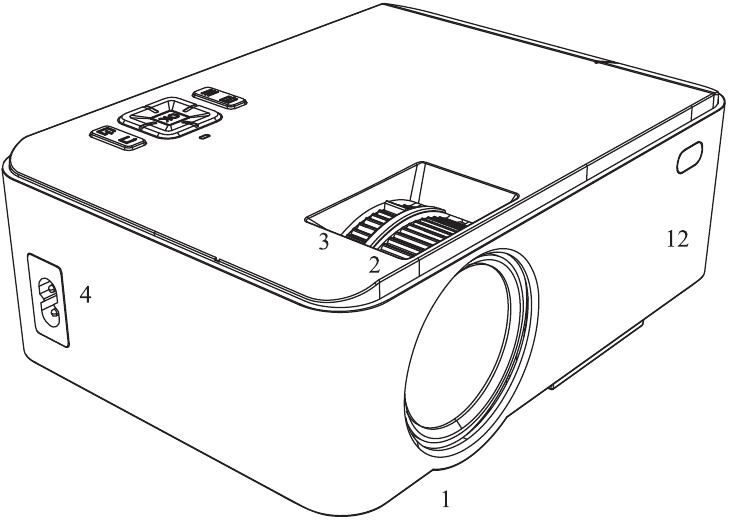

DESCRIPCIÓN GENERAL

1. Lente
2. Enfoque manual
3. Corrección trapezoidal
4. Entrada de alimentación
5. Fuente (Source)
6. Menú (Menu)
7. Indicador de encendido
8. OK
9. Botones de dirección
10. ESC
11. Botón de encendido (Power button)
12. IR
13. VGA
14. Ranura para auriculares
15. AV
16. Ranura de entrada USB
17. Ranura de salida USB (fuente de alimentación de 5V)
18. HDMI
19. SD

TRANSMISOR IR

1. Encendido (Power)
2. Menú (Menu)
3. Teclas de flecha
4. Silenciar (Mute)
5. Bajar volumen (Volume Down)
6. Reproducir y Pausar (Play and Pause)
7. Fuente (Source)
8. Entrar (Enter)
9. Subir volumen (Volume Up)
10. Salir (Exit)
11. Página de inicio USB

• No sumerjas el control remoto en agua.
• No coloques el control remoto cerca del fuego o en lugares húmedos/calientes.
• No utilices pilas viejas y nuevas juntas en el control remoto.
• Saca las pilas si no vas a utilizar el control remoto durante mucho tiempo para evitar fugas de la batería.
• Apunta el control remoto al receptor de infrarrojos (IR).

MONTAJE Y OPERACIÓN

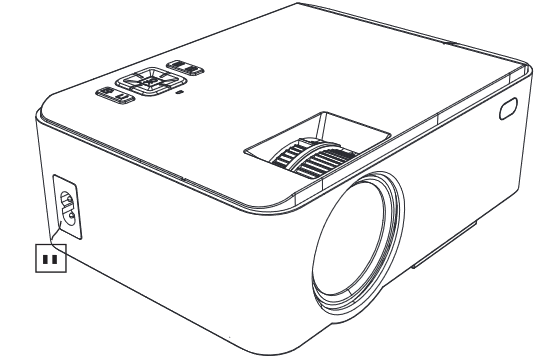

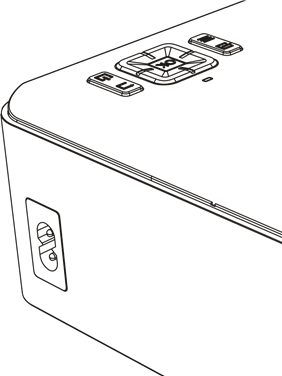

Conexión del proyector a la corriente

1. Conecta el cable de alimentación al proyector.

2. El proyector mostrará una luz indicadora cuando esté conectado a la corriente.


Encendido/Apagado (Power ON/OFF)

Presiona el botón "" en el proyector o en el control remoto para encenderlo.



Control Remoto


Proyector

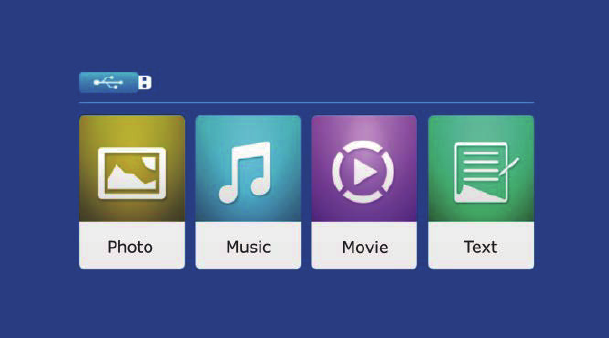

Pantalla de inicio multimedia (Multimedia boot screen)

Después de 2-5 segundos, se mostrará la pantalla multimedia.

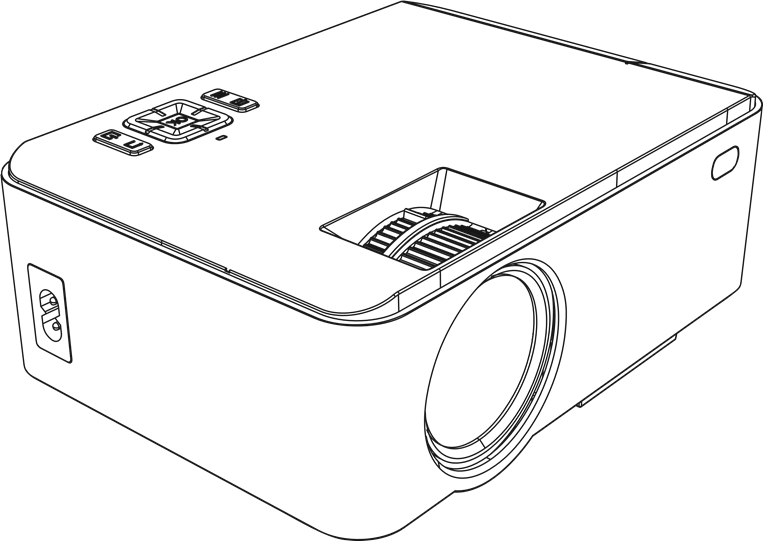

Enfoque y corrección trapezoidal (Focus & keystone correction)

Si la imagen se muestra como una forma trapezoidal, puedes ajustarla con la función de corrección trapezoidal presionando el botón 3. Esto debería normalizar la imagen mostrada.

Enfoque de imagen (Image focusing)

Asegúrate de que el proyector esté horizontal a la pantalla de proyección y ajusta el enfoque presionando el botón 2.
Puedes mostrar video o el menú para verificar el ajuste.

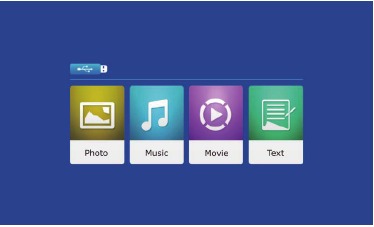

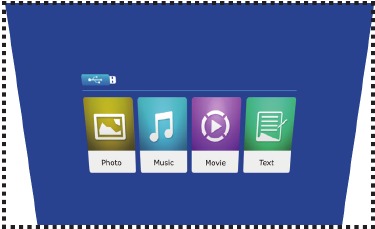

SOLUCIÓN DE PANTALLA

El proyector utiliza una función de corrección trapezoidal óptica, por lo que la imagen se puede ajustar de la siguiente manera:

Sin embargo, este proyector no tiene una función de corrección trapezoidal horizontal. El proyector debe colocarse horizontalmente a la pantalla de proyección. Si encuentras este problema, es probable que el proyector no se haya colocado horizontalmente a la pantalla de proyección o que la pantalla de proyección no esté colocada verticalmente.
Solución: Ajusta la posición del proyector para que esté horizontal a la pantalla.

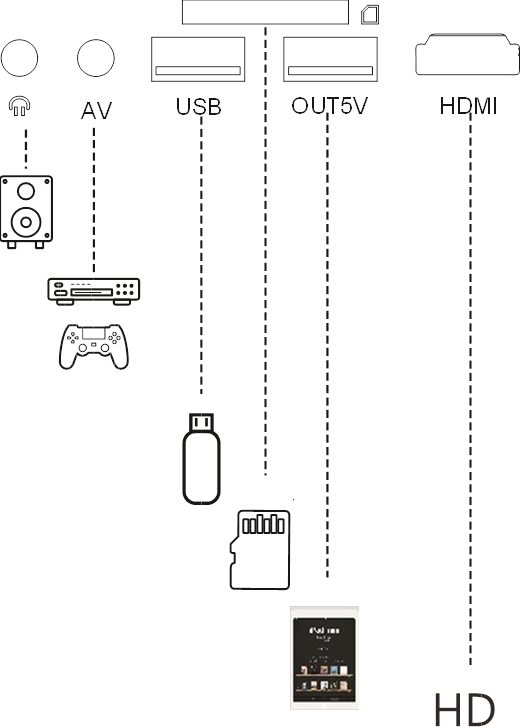

Conexiones

Conecta múltiples dispositivos y aplicaciones.

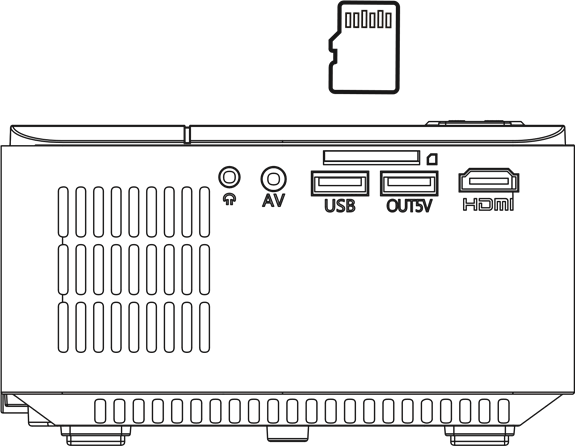

Reproducción de medios desde una tarjeta USB/SD

1. Inserta la tarjeta USB/SD en la ranura (imagen).


2. Elige SD o USB como fuente (source) desde el menú (menu).


   Formatos multimedia compatibles

   Multimedia	Archivo de audio	MP3/WMA/OGG/AAC/MA4/FLAC/APE/WAV
   	Archivo de imagen	JPEG/BMP/PNG
   	Archivo de video	MPEG1, MPEG2, MPEG4, RM, AVI, RMVB, MOV, MKV, DIVX, FLV, VOB, M-JPEG (solo no compatible 640*480)
   	Archivo de texto	TXT

3. Elige el contenido que necesitas mostrar:
   Video/música/fotos/texto.


4. Elige el archivo que deseas mostrar. Presiona "" para mostrar o detener.

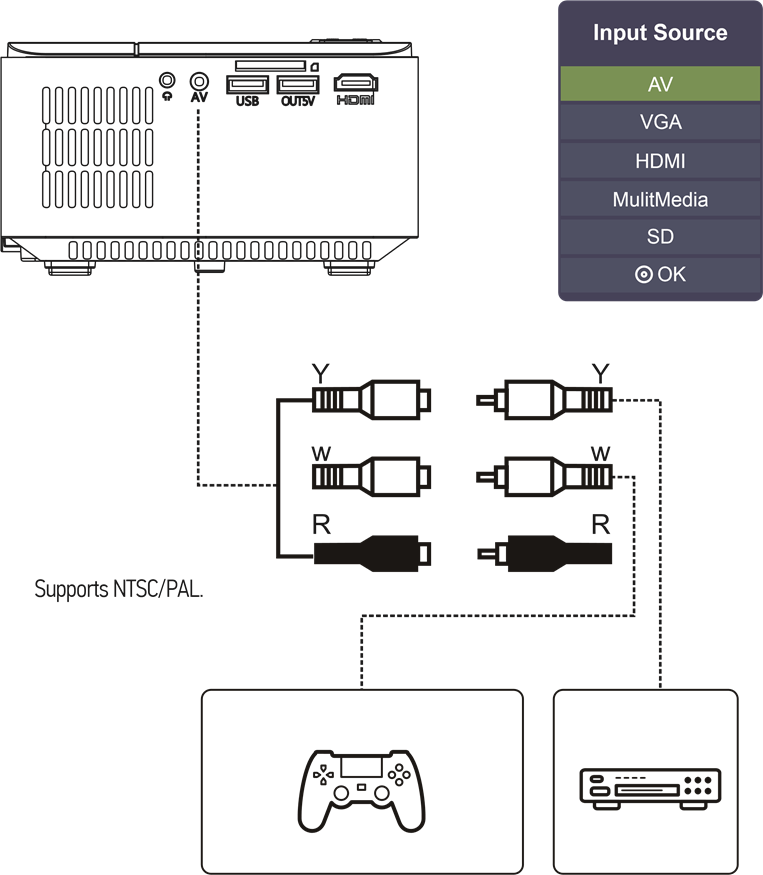

Conexión de video AV

Utiliza un cable AV 3 en 1 para conectarlo al proyector como se muestra a continuación. Una vez conectado, selecciona la fuente de señal AV.

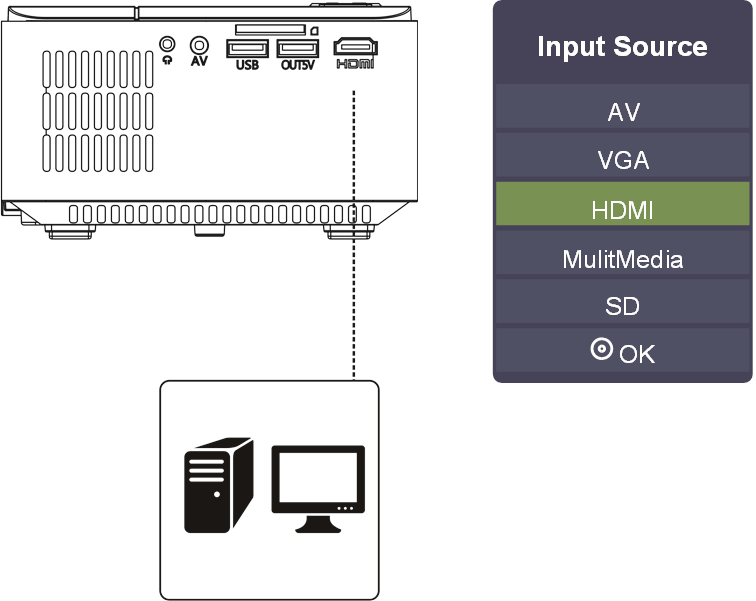

Conexión HDMI

Utiliza la ranura HDMI para conectar ordenadores y dispositivos compatibles con HDMI. Una vez conectado, selecciona la fuente de señal HDMI.

Resoluciones admitidas: 576P, 480P, 720P, 1080P, 640x480, 800x600, 1024x768, 1280x1024, 1280x720, 1440x900, 1920x1080, 1366x768, 1280x800, 1440x960, 1600x1200, 1680x1050

Conexión de audio de 3.5mm

Utiliza la toma de audio de 3.5mm para conectar auriculares y equipos de altavoces.
Nota: Este proyector no es compatible con el sonido Dolby.

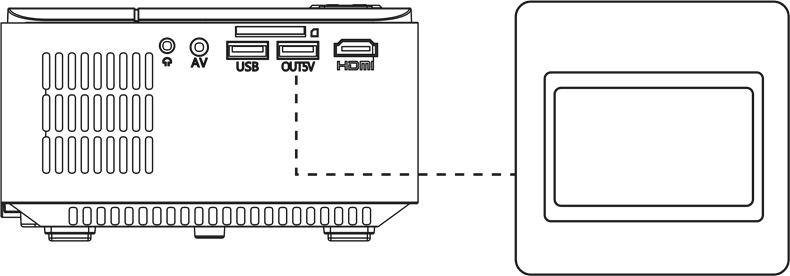

Otra conexión

Salida USB 5V para fuente de alimentación de mesa móvil.

AJUSTES DEL MENÚ

Guía del usuario del control remoto

Presiona la tecla "Menu" para entrar en el menú principal, luego presiona "" para entrar en cada submenú. Presiona "" para seleccionar el submenú, luego ajusta los parámetros según tus necesidades y presiona la tecla "OK" para confirmar.

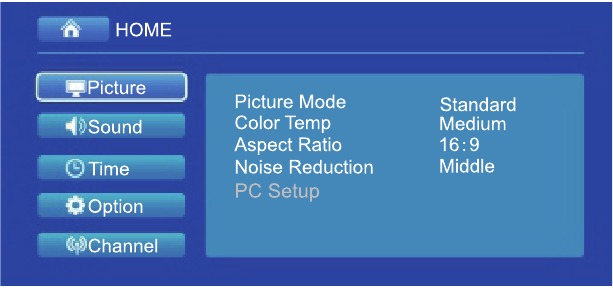

Función de los submenús

1. Submenú de imagen: Modo de imagen/temperatura de color/relación de aspecto/reducción de ruido.

2. Submenú de tiempo
   Reloj/Hora de APAGADO/Hora de ENCENDIDO temporizador de apagado automático/reposo automático.
3. Submenú de configuración
   Ajuste disponible: Idioma OSD, restaurar configuración de fábrica, duración OSD, giro de imagen, zoom.
4. Submenú de audio
   Ajuste disponible: Modo de sonido, balance, volumen automático, sonido envolvente.

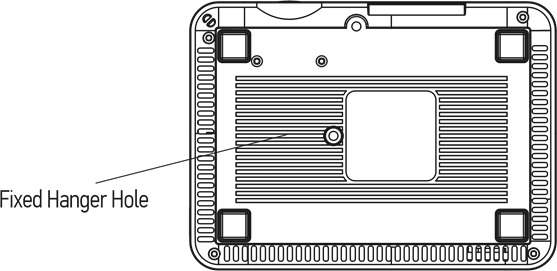

INSTALACIÓN DEL PROYECTOR

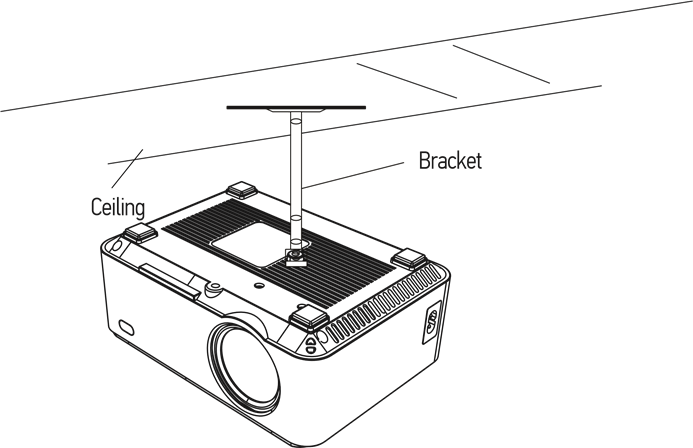

Consulta el siguiente diagrama para montar el proyector en un techo.

No coloques el proyector cerca de fuentes de calor para evitar que se sobrecaliente.

Al montar el proyector en el techo, asegúrate de utilizar tornillos de calidad adecuada y que la profundidad del tornillo sea lo suficientemente profunda para evitar que el proyector se caiga.

CARACTERÍSTICAS DE LA TECNOLOGÍA

Parámetros básicos

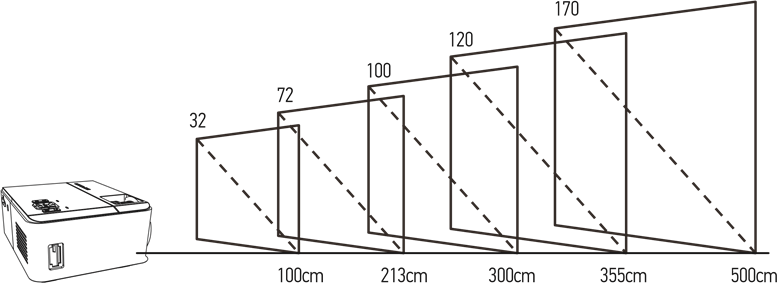

Distancia de proyección y tamaño de pantalla

Solo como referencia. La distancia de proyección y el tamaño de la pantalla difieren según la configuración del proyector.

Obtén más información sobre DBPOWER, visítanos en:

www.dbpower.co

o

Escanea el código QR y comienza a chatear

m.me/DbpowerDirect
1-855-666-9888
support@dbpower.co
www.dbpower.co

Hecho en China
