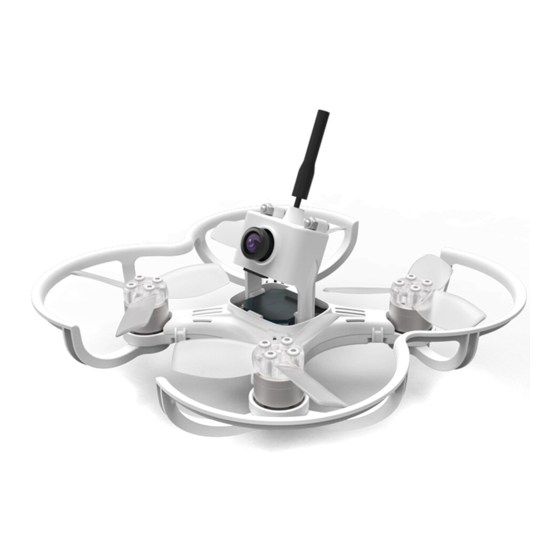

Manual de Emax Babyhawk

Después de completar el manual de instrucciones, utilice la GUI del configurador para configurar los ajustes del controlador de vuelo para el Babyhawk. Por favor, consulte este enlace para obtener más información: https://www.emaxmodel.com/babyhawk-85mm-brushless-drone-pnp.html

Descargo de responsabilidad

Por favor, lea atentamente este descargo de responsabilidad antes de usar este producto. Al utilizar este producto, usted acepta este descargo de responsabilidad y manifiesta que lo ha leído atentamente y en su totalidad. Este producto no es adecuado para personas menores de 18 años. Se recomienda encarecidamente la supervisión de un adulto para los niños menores de 18 años.

Nuestro Babyhawk cuenta con un controlador de vuelo de código abierto y controladores electrónicos de velocidad para satisfacer la necesidad de los entusiastas de FPV de actualizar/mejorar su software y hardware. Por favor, lea atentamente el manual de instrucciones y las advertencias. Antes de cada vuelo, asegúrese de que la batería esté completamente cargada y las conexiones de alimentación sean seguras. NO vuele cerca de multitudes, niños, animales u objetos. EMAX NO ACEPTA NINGUNA RESPONSABILIDAD POR DAÑOS O LESIONES INCURRIDAS DIRECTA O INDIRECTAMENTE POR EL USO DE ESTE PRODUCTO.

Precauciones

1. Por favor, siga las instrucciones para guiar correctamente el montaje y el funcionamiento de este producto.
2. Pilotos: No utilice este producto si tiene una enfermedad física o mental, mareos, fatiga o se encuentra bajo la influencia del alcohol o las drogas.
3. Por favor, vuele en un lugar seguro lejos de personas y animales.
4. No modifique ni utilice piezas y accesorios no aprobados por EMAX.
5. No utilice este producto en entornos hostiles (como vientos, lluvia, rayos, nieve, etc.).
6. No utilice este producto en un entorno electromagnético fuerte.

Especificaciones del producto

Manual de instrucciones para FrSky XM Plus

Especificaciones

Dimensión: 21.5*12*3.5mm (L × W × H)
Peso: 1.6g
Número de canales: Hasta 16CH desde SBUS (CH1~CH5 para PWM, CH16 RSSI para FC)
Con salida RSSI a bordo: Salida de voltaje PWM (0~3.3V)
Rango de voltaje de funcionamiento: 3.7~10V
Corriente de funcionamiento: 30mA@5V
Rango de funcionamiento: rango completo
Firmware actualizable
Compatibilidad: Modo FrSky D16

Procedimiento de enlace

El enlace es el proceso de asociar de forma única un receptor en particular a un módulo transmisor. Un módulo transmisor se puede enlazar a varios receptores (no para ser utilizados simultáneamente). Un receptor sólo se puede enlazar a un módulo transmisor.

Siga los pasos siguientes para finalizar el procedimiento de enlace.

1. Encienda el transmisor mientras mantiene pulsado el botón F/S en el módulo (por favor, consulte el manual de instrucciones del módulo para las posiciones del interruptor). Suelte el botón. El LED ROJO del módulo parpadeará, indicando que el transmisor está listo para enlazarse al receptor.
2. Conecte la batería al receptor XM Plus mientras mantiene pulsado el botón F/S en el receptor. El LED del receptor parpadeará, indicando que el proceso de enlace se ha completado.
3. Apague tanto el transmisor como el receptor.
4. Encienda el transmisor y conecte la batería. El LED VERDE del receptor indica que el receptor está recibiendo comandos del transmisor. El enlace del módulo receptor/transmisor no tendrá que repetirse, a menos que uno de los dos sea reemplazado.

A prueba de fallos

Failsafe (A prueba de fallos) es una característica útil en la que todos los controles se mueven a una posición preestablecida cada vez que la señal de control se pierde durante un período de tiempo. XM Plus soporta la función failsafe (a prueba de fallos) para todos los canales. Siga los pasos siguientes para establecer las posiciones de failsafe (a prueba de fallos) para cada canal:

1. Enlace primero el receptor y encienda tanto el transmisor como el receptor;
2. Mueva los controles a la posición de failsafe (a prueba de fallos) deseada para todos los canales;
3. Pulse brevemente el botón F/S en el receptor (menos de 1 segundo). El LED verde parpadeará dos veces, indicando que la posición de failsafe (a prueba de fallos) se ha establecido en el receptor.

Para desactivar la función failsafe (a prueba de fallos), vuelva a enlazar el receptor. Se recomienda configurar failsafe (a prueba de fallos) cuando el sistema se utiliza por primera vez, o el receptor ha sido re-enlazado.

Nota: Si failsafe (a prueba de fallos) no está configurado, failsafe (a prueba de fallos) por defecto mantendrá la última posición antes de que la señal se pierda. En este caso, existe el riesgo de que su modelo se escape o cause lesiones.

FrSky está continuamente añadiendo características y mejoras a nuestros productos. Para obtener el máximo provecho de su producto, por favor revise la sección de descargas del sitio web de FrSky www.frsky-rc.com para obtener el firmware y los manuales de actualización más recientes

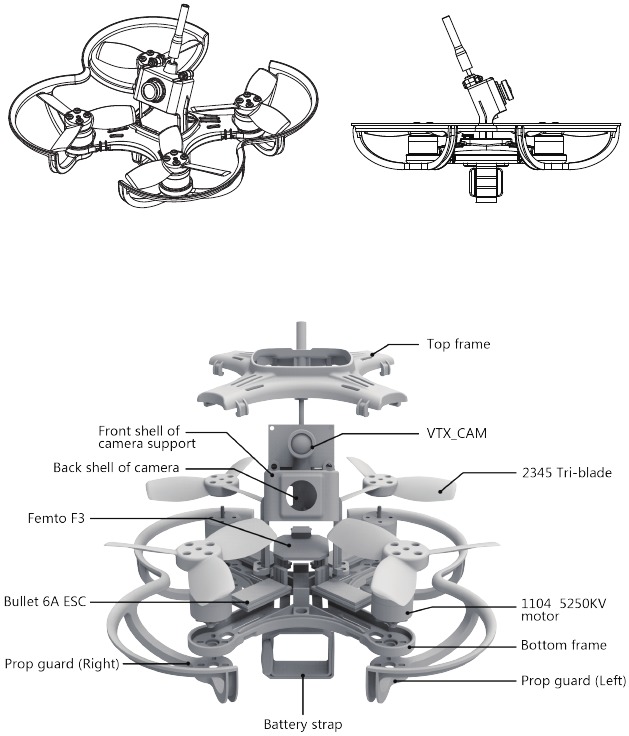

Lista de productos

1. Quadcopter Babyhawk * 1set
2. 2345 Hélice de tres palas CW y CCW * 4pcs cada uno
3. Batería*1pcs (opcional)
4. Receptor FrSky (opcional)
5. Mando a distancia * 1pcs, receptor * 1pcs (paquete opcional)
6. Manual * 1set

Tabla de frecuencias VTX

El botón de selección de canal se encuentra en la parte posterior de la carcasa de la cámara

(1) Pulsación larga de 2 segundos en el modo de selección de banda
(2) Pulsación corta en este grupo de frecuencias para seleccionar las bandas F, R, A o B, pulsación larga de 2 segundos para salir de la selección de frecuencia
(3) Pulsación corta en la banda actual para seleccionar los canales 1-8.
(4) Pulsación larga de 10 segundos para el tamaño de la selección de potencia (punto decimal del tubo digital de alta potencia ENCENDIDO, punto decimal del tubo digital de baja potencia APAGADO)
(5) Soporte de la cámara P / N estándar (el interruptor de palanca en VTX_CAM)

Instrucciones para el uso de ESC

Este producto utiliza hardware integrado EMAX Bullet 6A BLHeli_S ESC

Para obtener más información, vaya a "https://www.emaxmodel.com/babyhawk-85mm-brushless-drone-pnp.html" para descargar y consultar.

¡Gracias por usar los productos EMAX!

Para los accesorios de EMAX Babyhawk, por favor visite el sitio web oficial de EMAX (www.emaxmodel.com).

¡RECORDATORIO! Por favor, preste atención a la seguridad de su entorno. ¡No recomendado para personas menores de 18 años! ¡Le deseamos un vuelo feliz!
