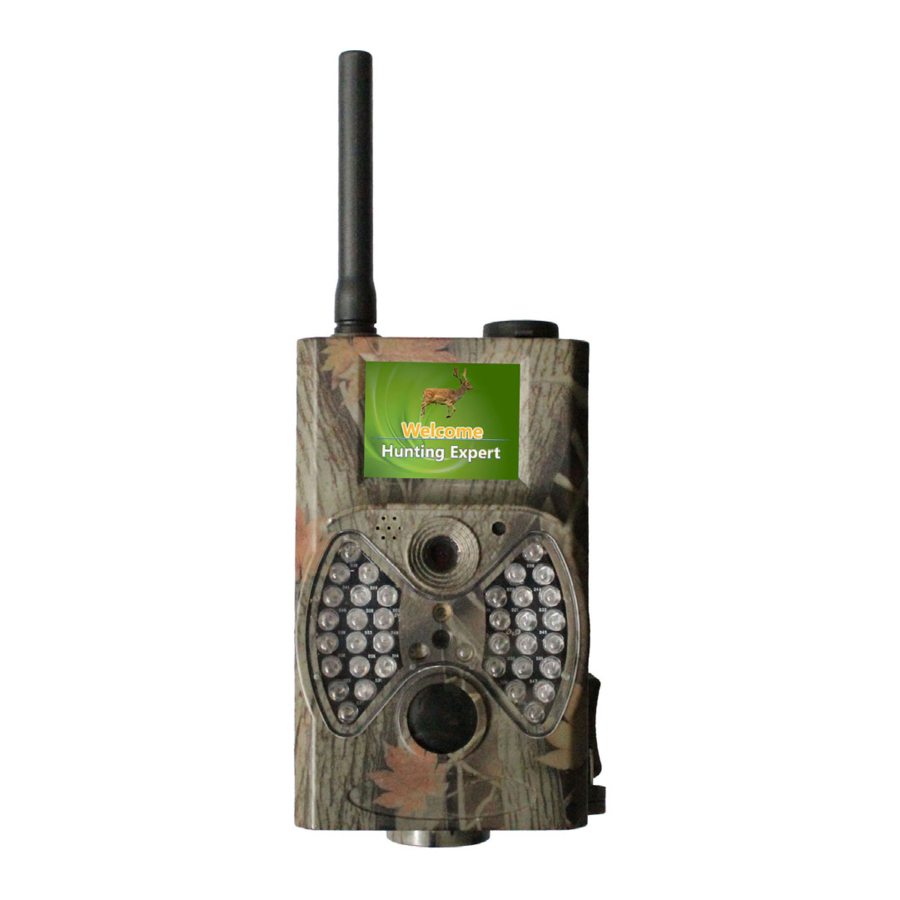

Manual de la cámara de rastreo Victure HC-300

Instrucciones

Descripción General

Esta cámara, una cámara de rastreo digital con función MMS, es una cámara de vigilancia que funciona automáticamente. Puede ser activada inmediatamente por cualquier movimiento humano (o animal) en una cierta región de interés (ROI) monitoreada por un sensor de movimiento infrarrojo pasivo (PIR) de alta sensibilidad, y luego captura automáticamente imágenes de alta calidad (hasta 12M píxeles) o graba videoclips HD (1080P o 720P). Luego puede enviar las imágenes instantáneamente a su dispositivo móvil a través de la red GPRS. Se le avisará justo cuando algo haya sucedido.

Al amanecer, la unidad comienza a tomar fotos y videos a color hasta que haya luz insuficiente (crepúsculo), momento en el que comienza a tomar fotos y videos infrarrojos (monocromáticos).

Es fácil de usar, porque hay una pantalla LCD a color de 2 pulgadas en la cámara y una grabadora de sonido, un altavoz integrado en la cámara. Se utiliza un puntero láser para ayudar a apuntar al área de la foto de la cámara. Y es compatible con MMS/SMS/E-mail a través de la red GPRS.

Es resistente al agua y la nieve para usos en exteriores. Además, la cámara se puede utilizar como una cámara digital portátil.

Interfaz del cuerpo de la cámara

La cámara tiene las siguientes interfaces de E/S: conector USB, ranura para tarjeta SD, salida de TV y conector de alimentación de CC externo.

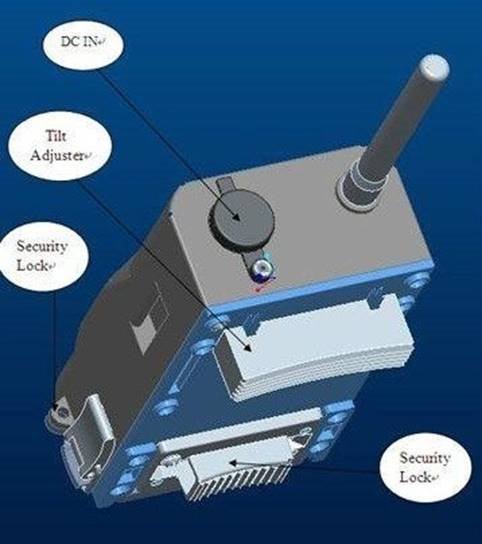

En la parte posterior de la cámara, hay una cerradura antirrobo y un ajustador para cambiar la inclinación al montar en una interfaz irregular, por ejemplo, un árbol.

Tómese unos momentos para familiarizarse con los controles y pantallas de la cámara. Es útil marcar esta sección y consultarla a medida que lee el resto del manual.

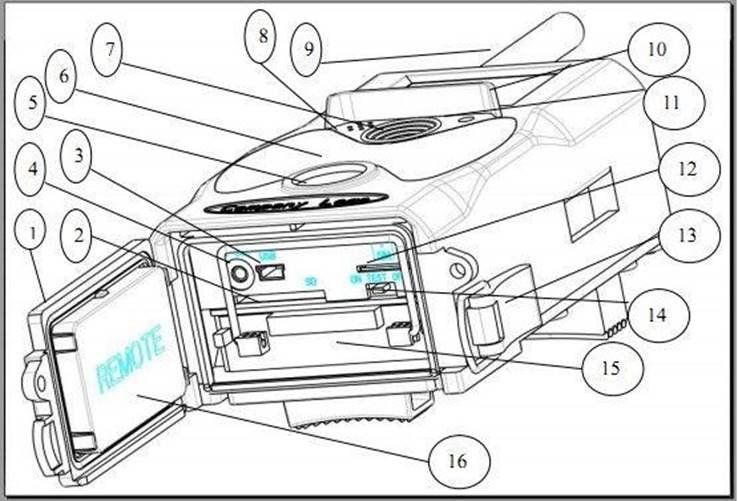

Componentes y características de la cámara

1. Tapa inferior
2. Ranura para tarjeta SD
3. Conector USB
4. Conector de salida de TV
5. PIR
6. Flash infrarrojo
7. Lente
8. Micrófono
9. Antena GSM
10. Pantalla LCD a color de 2 pulgadas
11. Grabadora de sonido
12. Ranura para tarjeta SIM
13. Cerradura
14. Interruptor de encendido
15. Compartimento de la batería
16. Controlador remoto portátil

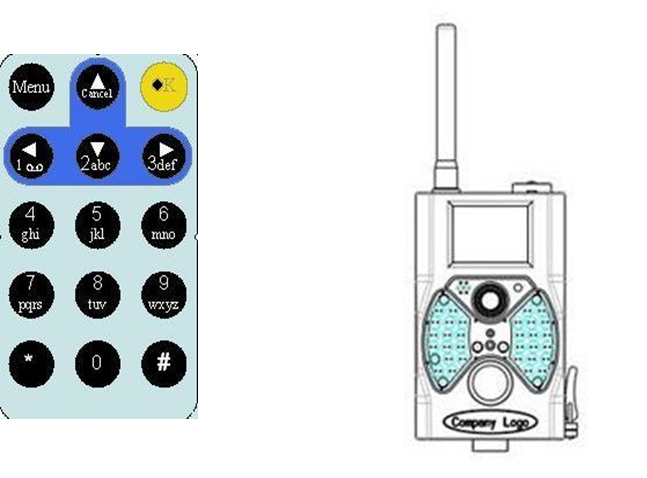

Control Remoto

El control remoto es un dispositivo de entrada de la cámara y se utiliza principalmente para la configuración del cliente y la entrada de contraseñas. Este es un control remoto inalámbrico de tipo infrarrojo. La distancia remota máxima es de 9 metros. Hay quince botones en el control remoto.

Nota: (El control remoto está dentro de la cámara)

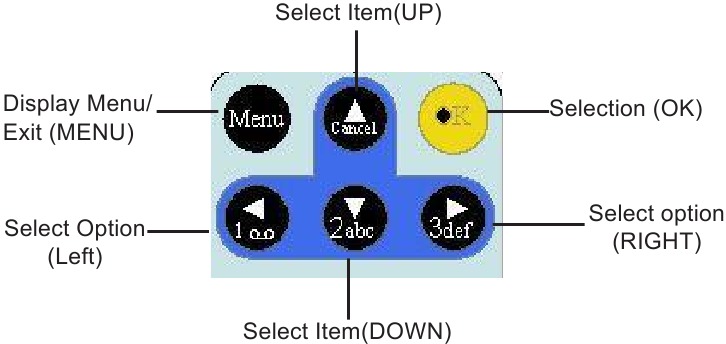

Navegación

Presione ARRIBA o ABAJO para seleccionar o resaltar el elemento del menú, mientras que presione IZQUIERDA o DERECHA para seleccionar la opción de cada elemento y presione OK para realizar la selección.

Caracteres

Presione la puntuación "*" para el puntero láser.

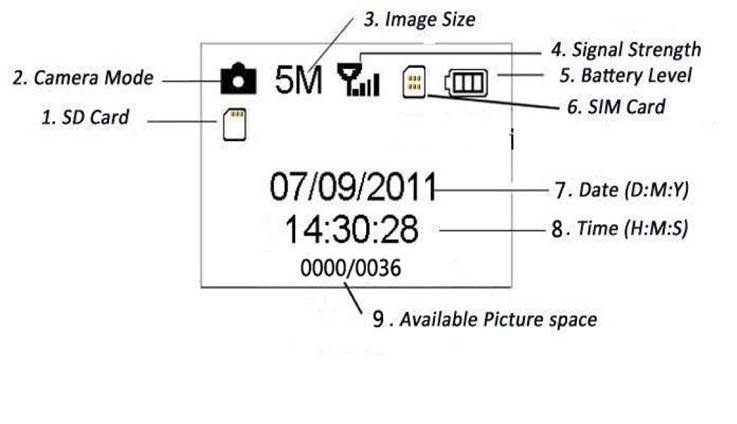

Visualización de información de disparo

Cuando la cámara está encendida (el interruptor de encendido está deslizado a la posición ON o TEST), la información de disparo se mostrará en el monitor.

Función MMS

Esta cámara puede enviar imágenes instantáneamente a su dispositivo móvil a través de la red GPRS. Se le avisará solo cuando algo haya sucedido; El MMS a través de GPRS para enviar, por lo que antes de usar esta función, debe realizar la configuración en el archivo txt para mms. Para revisar la información relacionada, consulte la sección 4.1 tabla de menú de configuración "MMS mode" (Modo MMS) y 4.1.15 MMS settings (Configuración de MMS).

SIM card Icon (Icono de la tarjeta SIM): Hay dos iconos de tarjeta SIM. Significa que la tarjeta SIM está insertada y funciona bien. Significa que no puede funcionar correctamente debido a la baja intensidad de la señal u otros problemas de comunicación, como ingresar configuraciones incorrectas de los parámetros de su operador móvil.

Hay 5 configuraciones de submenú sobre la función MMS. Incluyendo: APN, MMSC, WAP Gateway (Puerta de enlace WAP), MMS Phone (Teléfono MMS), MMS Mail (Correo MMS) (consulte la tabla 4.1). MMS Set (Configuración de MMS) significa tener los parámetros de configuración de MMS correctos de acuerdo con su red. Send to (Enviar a) significa ingresar el número de teléfono o la dirección de correo electrónico a la que desea enviar. Los 5 submenús deben tener la configuración correcta.

Formato admitido

Ítem	Formato
Foto	JPG
Video	AVI
File Format (Formato de archivo)	FAT32

Aquí hay algunos avisos importantes. No necesita preocuparse por el formato del sistema de archivos de la cámara a menos que tenga problemas para leer la tarjeta SD con su otro equipo. Si esto sucedió, formatee primero la tarjeta SD en la cámara o en una computadora y luego vuelva a insertar la tarjeta en su cámara para intentarlo.

Precauciones

El voltaje de funcionamiento de la cámara es de 6V. La cámara se alimenta con cuatro u ocho baterías AA.

Instale las baterías de acuerdo con la polaridad que se muestra.

Desbloquee la protección contra escritura antes de insertar la tarjeta SD.

Inserte la tarjeta SD cuando el interruptor de encendido esté en la posición OFF (Apagado) antes de probar la cámara.

No inserte ni extraiga la tarjeta SD cuando el interruptor de encendido esté en la posición ON (Encendido).

Se recomienda formatear la tarjeta SD con la cámara cuando se utiliza por primera vez.

La cámara estará en modo USB cuando se conecte a un puerto USB de una computadora. En este caso, la tarjeta SD funciona como un disco extraíble.

Asegúrese de que haya suficiente energía al actualizar el firmware, de lo contrario, el proceso de actualización podría interrumpirse incorrectamente. Si se produce alguna falla después de un proceso de actualización incorrecto, la cámara puede dejar de funcionar correctamente.

Como las redes de comunicaciones pueden variar por razones, no podemos garantizar el 100% de éxito al enviar y recibir MMS.

Operación Fácil

Fuente de Alimentación

Para suministrar energía a la cámara, se necesitan cuatro u ocho baterías de tamaño AA.

Abra la tapa inferior. Confirme que el interruptor de encendido esté en la posición OFF (Apagado) (Derecha), extraiga el compartimento de la batería. Cargue las baterías completamente cargadas en el depósito de acuerdo con el signo de polaridades que se muestra a continuación. Vuelva a insertar el compartimento de la batería en la cámara de la batería.

Se pueden utilizar las siguientes baterías con salida de 1.5V:

1. Baterías alcalinas de alta densidad y alto rendimiento (Recomendado)
2. Baterías alcalinas recargables
3. Baterías recargables NiMH

Hay cuatro ranuras para baterías. Las ranuras 1 y 2 forman un grupo ("1" se marcará en el depósito), mientras que las ranuras 3 y 4 forman el otro grupo ("2" se marcará en el depósito) donde cada grupo puede suministrar la energía individualmente.

Cuando la batería está baja, la cámara se apagará automáticamente. Cambie las baterías a tiempo. Si ha configurado la función MMS, le enviará un SMS o un correo electrónico para indicar la situación de batería baja.

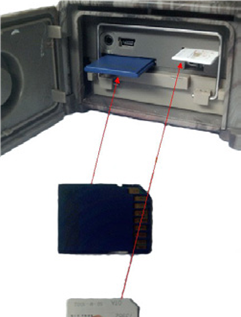

Inserte la tarjeta SD y la tarjeta SIM

Abra la tapa inferior. Inserte la tarjeta SD en la ranura para tarjetas con el lado sin marcar hacia arriba.

Tenga en cuenta que la tarjeta SD solo se puede conectar en una dirección. Asegúrese de que el interruptor de protección contra escritura de la tarjeta SD esté en la posición "write" (escritura), de lo contrario, la cámara no se puede encender. Cuando use la función MMS/SMS/E-mail, asegúrese de insertar la tarjeta SIM en la ranura para tarjetas SIM con un ángulo en la parte superior izquierda.

Encender e ingresar al modo ON (Encendido)

Antes de encender, preste atención a lo siguiente:

1. Evite las alteraciones de temperatura y movimiento que podrían interpretarse como animales o humanos, como los árboles que están expuestos a la luz solar directa durante gran parte del día o cualquier otra fuente de calor. Estos pueden causar disparos falsos
2. La altura desde el suelo para colocar la cámara debe ser de 1 metro con el objeto. Por ejemplo, para la altura de los excrementos de ciervos, el tamaño es bueno apropiadamente. En general, se prefieren de uno a dos metros.

Deslice el interruptor de encendido a la posición ON (Encendido) (Izquierda) para encender la cámara e ingresar al modo ON (Encendido). Antes de ingresar al modo ON (Encendido), puede ajustar la cámara al área objetivo con un puntero láser. Información relacionada, consulte la sección 4.3.

Después de encender la cámara, el LED de indicación de movimiento (rojo) parpadeará durante unos 20 segundos. Los 20 segundos son un tiempo de almacenamiento en búfer antes de capturar automáticamente fotos o videos, por ejemplo, para cerrar y bloquear la tapa inferior, fijar la cámara en un árbol y alejarse.

En el modo ON (Encendido), no es necesario utilizar el control remoto. La cámara tomará fotos o videos automáticamente de acuerdo con la configuración predeterminada o la configuración personalizada anterior. La cámara tiene la función de grabación de sonido, por lo que el sonido se incrustará en el videoclip al capturar un video.

Entrar en el modo TEST (Prueba)

Deslice el interruptor de encendido a la posición TEST (Prueba) (Medio) para entrar en el modo TEST (Prueba). Hay algunas funciones en el modo TEST (Prueba): configuración personalizada, captura manual, vista previa o envío de MMS manualmente.

Ajustes personalizados

Presione MENU (Menú) en el control remoto para entrar en la configuración del menú. La cámara puede tomar el control para personalizar manualmente la configuración de la cámara que se muestra en la cámara o en el monitor de TV externo. Las operaciones detalladas se describirán en el capítulo "Operaciones avanzadas".

Captura manual

Puede presionar OK para capturar manualmente fotos o grabar videos.

Ver imágenes o videos

Hay dos formas de ver las imágenes o videos capturados:

1. Pantalla LCD en la cámara
2. Monitores de TV que se conectan a la cámara con un cable de TV

Presione Derecha para ver las imágenes, la imagen más reciente se mostrará en la pantalla LCD de la cámara o en el monitor de TV. Presione ARRIBA para ver la imagen anterior y presione ABAJO para la siguiente. Las operaciones detalladas como eliminar imágenes o videos se describirán en el capítulo "Operaciones avanzadas".

Enviar MMS

La función MMS estará disponible después de que el MMS Mode (Modo MMS) se configure como "Instant" (Instantáneo), cualquiera de las 1-99 fotos es óptica para enviar un día por la red GPRS.

Apagar

Deslice el interruptor de encendido a la posición OFF (Apagado) (Derecha) para apagar la cámara. Tenga en cuenta que incluso en el modo OFF (Apagado), la cámara todavía consume cierta energía a nivel de µA.

Por lo tanto, retire la batería si la cámara no se utilizará durante mucho tiempo.

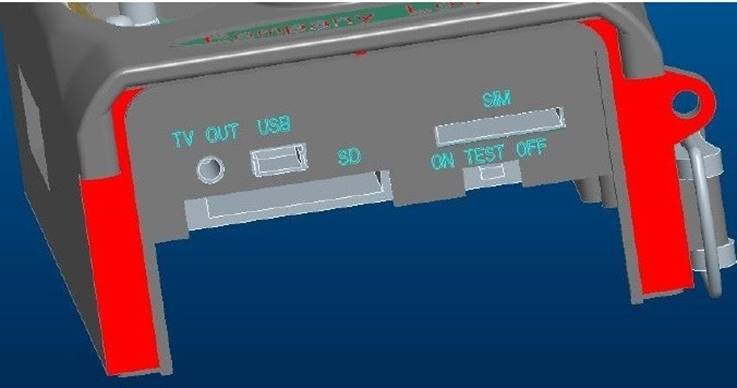

Operaciones Avanzadas

De las operaciones básicas de la cámara en el capítulo anterior, sabemos que la cámara tiene tres modos de operación básicos:

1. Modo OFF (apagado): El interruptor de encendido está en la posición OFF (apagado) (Derecha).
2. Modo ON (encendido): El interruptor de encendido está en la posición ON (encendido) (Izquierda).
3. Modo TEST (prueba): El interruptor de encendido está en la posición TEST (prueba) (Medio).

En los tres modos anteriores, el modo OFF (apagado) es el modo seguro especificado al reemplazar la tarjeta SD o las baterías y transportar la cámara.

Este capítulo explica las operaciones avanzadas para personalizar la configuración de la cámara. La configuración solo se puede personalizar en el modo TEST (prueba) y se necesita el control remoto.

Menú de Configuración

Para ver el menú de configuración de la cámara, presione MENU en el modo TEST (prueba) (llamado menú de configuración en este capítulo). El menú de configuración se mostrará en la pantalla LCD de la cámara o en el monitor de TV externo.

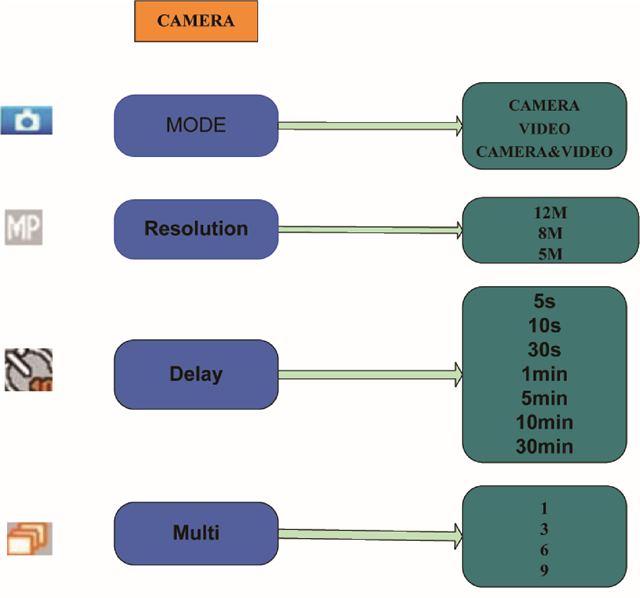

Configuración de Foto

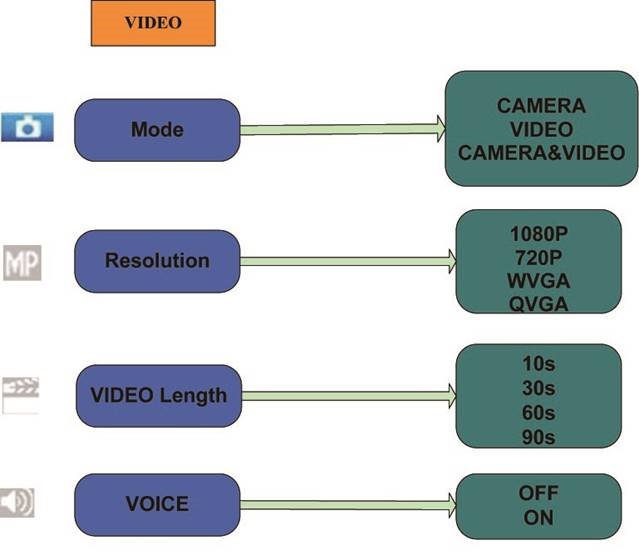

Configuración de Video

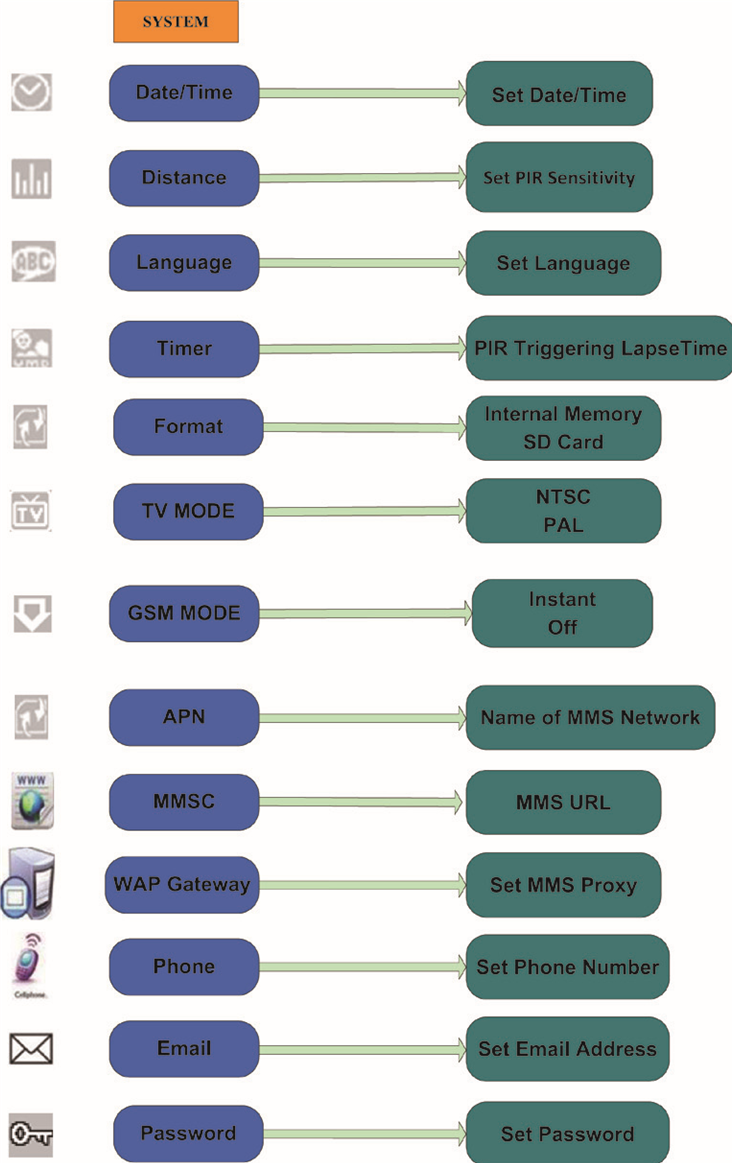

Configuración del Sistema

Predeterminado

La configuración predeterminada se enumera a continuación:

Configuración	Predeterminado	Elementos
Modo	Cámara	Cámara, Video, Cámara y Video
Resolución (Cámara)	12M	12M,8M,5M
Retraso	5 Segundos	5-30 Segundos, 1-30 Minutos
Múltiple	Individual	Individual, 3,6,9 Imágenes
Resolución (Video)	1080P	1080P, 720P, WVGA, QVGA
Duración del Video	10s	10s, 30s, 60s, 90s
Voz	On (Encendido)	Off (Apagado), On (Encendido)
Fecha/Hora	1/1/2010 0;0:0 DD/MM/YY	YY/MM/DD,MM/DD/YY,DD/MM/YY Ajustar
Distancia	Alto	Alto, Normal, Bajo
Idioma	English (Inglés)	English (Inglés), Deutsch (Alemán)
Temporizador	0 0 0 a 23 59 59	Ajustar
Formato	Memoria Interna	Memoria Interna, Tarjeta SD
Modo TV	NTSC	NTSC,PAL
Modo GSM	Instant (99)	Instant, Off (Apagado)
APN	"CMwap"
MMSC	http://mmsc.monternet.com
WAP Gateway	"10.0.0.172",80
MMS Phone
MMS Email
Password (Contraseña)	Off (Apagado)	Off (Apagado), On (Encendido)

Configuración General

Los pasos operativos son adecuados para los siguientes elementos del menú: Modo de Cámara, Tamaño de Foto, Tamaño de Video, Múltiple,

Duración del Video, Retraso, Temporizador y Modo GSM

Establecer el Modo de Cámara

Hay dos modos de cámara: Cámara o Video. La forma de establecer el modo de cámara es a través del menú de configuración.

Lo siguiente muestra cómo configurar el modo de cámara en Video, siempre que la opción anterior sea Foto:

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Modo.
3. Presione DERECHA para seleccionar Video.
4. Presione OK para guardar la configuración actual. Presione MENU para cancelar la configuración y volver a la pantalla de información.

Formatear la Tarjeta SD

El sistema eliminará todas las imágenes o videos almacenados en la tarjeta SD después del formateo, asegúrese de haber realizado una copia de seguridad de los datos importantes.

1. Presione MENU para mostrar el menú de configuración.
2. Presione DERECHA para seleccionar Configuración del sistema.
3. Presione ABAJO para seleccionar Formato.
4. Presione DERECHA para seleccionar Tarjeta SD.
5. Presione OK para elegir Enter (Entrar) para ingresar al submenú.
6. Presione DERECHA para seleccionar OK. OK se resaltará.
7. Presione OK para comenzar a formatear la tarjeta SD. Durante el formateo, la pantalla mostrará un mensaje "Please Wait" (Por favor, espere) como se muestra a continuación.

Presione MENU para cancelar la configuración y volver a la pantalla de información.

Please Wait! (¡Por favor, espere!)

Establecer el Tamaño de la Foto

Este parámetro tiene tres valores: 12MP, 8MP y 5MP. El valor predeterminado es 12 megapíxeles. Lo siguiente muestra cómo configurar el tamaño de píxel como 8M Pixel:

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Resolución
3. Presione DERECHA para seleccionar Tamaño de Foto.
4. Presione ABAJO para seleccionar 8 M Pixel.
5. Presione OK para guardar la configuración actual, luego presione menú para volver a la pantalla de información.

Presione MENU para cancelar la configuración y volver a la pantalla de información.

Establecer el Tamaño del Video

Este parámetro también tiene cuatro valores: 1080P, 720P, WVGA, QVGA.

El valor predeterminado es 1080P, lo siguiente muestra cómo configurar el tamaño de video 720P siempre que la opción anterior esté en 1080P:

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Resolución.
3. Presione DERECHA para seleccionar 720P.
4. Presione OK para guardar la configuración actual, luego presione menú para volver a la pantalla de información.

Presione MENU para cancelar la configuración y volver a la pantalla de información.

Establecer la Fecha y la Hora

Puede cambiar la fecha y la hora del dispositivo configurando este parámetro cuando sea necesario, por ejemplo, después de cada cambio de batería. El formato de fecha es día/mes/año, el formato de hora es hora: minuto: segundo. El valor válido para el año está entre 2010 y 2050.

Siempre que la fecha y la hora deban establecerse al 15 de noviembre de 2011 y las diez y media, los pasos son los siguientes:

1. Presione MENU para mostrar el menú de configuración.
2. Presione el botón derecho para ingresar a "system" (sistema)
3. Presione ABAJO para seleccionar Fecha/Hora.
4. Presione el botón Derecho para Mostrar la Interfaz de Fecha/Hora, Presione ARRIBA y ABAJO para cambiar el Valor
5. Presione OK para guardar toda la configuración actual, luego presione MENU para volver a la pantalla de información.

Presione MENU para cancelar la configuración y volver a la pantalla de información.

Establecer Múltiple

Este parámetro afecta la cantidad de imágenes tomadas por cada activación en el modo de cámara. Tiene cuatro valores: "1 Photo" (1 Foto), "3 Photos" (3 Fotos) y "3 Photos and 9 photos" (3 Fotos y 9 fotos). Su valor predeterminado es "1 Photo" (1 Foto). Lo siguiente muestra cómo configurar el disparo de fotos en ráfaga a 3 Fotos, siempre que la opción anterior sea 1 Foto:

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Múltiple.
3. Presione DERECHA para seleccionar 3 pictures (3 imágenes).
4. Presione OK para guardar la configuración actual, luego presione MENU para volver a la pantalla de información

Presione MENU para cancelar la configuración y volver a la pantalla de información

Establecer la Duración del Video

Lo siguiente muestra cómo configurar la duración del video en 30 Segundos, siempre que el valor anterior sea 10 Segundos:

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Duración del Video
3. Presione DERECHA para seleccionar 30S.
4. Presione OK para guardar la configuración actual, luego presione MENU para volver a la pantalla de información

Presione MENU para cancelar la configuración y salir.

Establecer el Sonido del Video

Lo siguiente muestra cómo desactivar el sonido del video:

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Voz.
3. Presione DERECHA para mostrar la Interfaz de configuración de VOZ.
4. Presione ARRIBA para seleccionar "OFF" (APAGADO)
5. Presione OK para guardar la configuración actual, luego presione MENU para volver a la pantalla de información.

Presione MENU para cancelar la configuración y volver a la pantalla de información

Establecer el Tiempo de Intervalo de Disparo PIR

Este parámetro significa cuánto tiempo se desactivará el PIR (sensor de movimiento infrarrojo pasivo) después de cada activación en el modo ON (encendido). Durante este tiempo, el PIR del dispositivo no reaccionará al movimiento de humanos (o animales). El intervalo mínimo es de 5 segundos, lo que significa que el PIR funciona todo el tiempo y los medios se toman casi continuamente. El intervalo máximo es de 30 minutos, lo que significa que el PIR se desactivará durante 30 minutos después de cada activación. El valor predeterminado es de 5 segundos.

Lo siguiente muestra cómo configurar el Tiempo de Intervalo de Disparo PIR en 1 minuto, siempre que la opción anterior sea de 5 segundos.

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Retraso.
3. Presione DERECHA para entrar en la configuración de intervalo.
4. Presione ABAJO para seleccionar 1 minuto.
5. Presione OK para guardar la configuración actual, luego presione MENU para volver a la pantalla de información.

Presione MENU para cancelar la configuración y volver a la pantalla de información.

Establecer la Sensibilidad del PIR

Este parámetro define la sensibilidad del PIR. Hay tres parámetros: High (Alto), Normal y Low (Bajo). El valor predeterminado es "Normal". Un grado más alto indica que la cámara se activa más fácilmente con el movimiento, tomando más fotografías o grabando más videos. Se recomienda utilizar una alta sensibilidad en interiores o en un entorno con poca interferencia, y utilizar una sensibilidad más baja para exteriores o entornos con mucha interferencia como viento caliente, humo, cerca de ventanas, etc. Además, la sensibilidad del PIR está fuertemente relacionada con la temperatura. Una temperatura más alta conduce a una menor sensibilidad. Por lo tanto, se sugiere establecer una sensibilidad más alta para entornos de alta temperatura.

Lo siguiente muestra cómo configurar la sensibilidad del PIR como Low (Baja), siempre que la opción anterior sea High (Alta).

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Distancia
3. Presione DERECHA para entrar en la selección
4. Presione ABAJO para seleccionar "LOW" (BAJO).
5. Presione OK para guardar la configuración actual, luego presione MENU para volver a la pantalla de información.

Presione MENU para cancelar la configuración y volver a la pantalla de información.

Establecer el Temporizador

Este parámetro define un cierto lapso de tiempo en un día en el que se puede activar la cámara. En el resto del tiempo, el dispositivo está apagado. El valor efectivo de la hora oscila entre 0 y 23, mientras que el minuto oscila entre 0 y 59.

Siempre que la cámara deba funcionar de ocho a.m. a cinco p.m., los pasos son los siguientes:

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Temporizador.
3. Presione DERECHA para seleccionar el elemento, presione ARRIBA o ABAJO para cambiar el valor hasta que la hora de inicio cambie a 8 y la hora de finalización cambie a 17.
4. Presione OK para guardar toda la configuración actual, luego presione MENU para volver a la pantalla de información.

Presione MENU para volver al menú anterior.

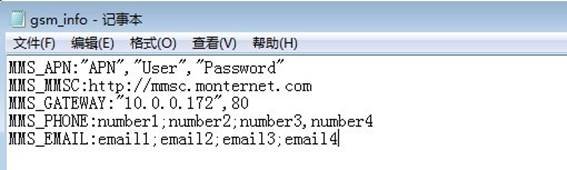

Configuración de MMS

Hay algunas configuraciones que deben ingresarse, los pasos son los siguientes:

1. Edite el archivo ' gsm_info.txt ' en la computadora para establecer los parámetros MMS, luego guárdelo en la tarjeta SD, a continuación se muestra como referencia:

   Tenga en cuenta que esto es solo un ejemplo, para obtener más detalles, póngase en contacto con su proveedor de servicios de red, y se deben editar 3 parámetros del proveedor de red, PHONE y EMAIL se pueden agregar hasta 4.
2. Cargue las baterías completamente cargadas.
3. Inserte la tarjeta SD con el archivo txt.
4. Inserte la tarjeta SIM.
5. Encienda y entre en el Modo TEST (prueba).

Establecer el Modo MMS

Lo siguiente muestra cómo configurar el modo GSM en Off (Apagado), siempre que la opción anterior sea Instant:

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Modo GSM.
3. Presione DERECHA para seleccionar Off (Apagado).
4. Presione OK para guardar la configuración actual, luego presione MENU para volver a la pantalla de información.

Presione MENU para cancelar la configuración y volver a la pantalla de información.

Si elige "Instant", debe seleccionar cuántos MMS desea enviar por consideración económica. Puede elegir de 0 a 99 imágenes.

Ingresar Contraseña

Si la configuración de la contraseña se selecciona como On (Encendido), después de encender la cámara, la pantalla LCD de la cámara le solicitará que ingrese la contraseña. La contraseña predeterminada está desactivada. Se puede cambiar donde los pasos son los siguientes:

1. Presione MENU para mostrar el menú de configuración.
2. Presione ABAJO para seleccionar Password (Contraseña).
3. Presione ABAJO para seleccionar On (Encendido), luego presione Derecha para seleccionar 4 números como contraseña
4. Presione OK para guardar la configuración actual, luego presione MENU para volver a la pantalla de información.
5. La pantalla LCD le pedirá que ingrese la contraseña la próxima vez que encienda la cámara.

Presione MENU para cancelar la configuración y volver al menú anterior.

Reproducción

En el modo de reproducción, se pueden ver, eliminar imágenes o videos. Las imágenes y los videos se pueden ver en: la pantalla LCD de la cámara y el monitor de TV que se conecta a la cámara con un cable de TV. Para simplificar, las operaciones con la PC no se presentarán aquí.

Ver Foto o Video

1. Cambie al modo TEST (prueba) y entre en la pantalla de información.
2. Presione Derecha para ver la imagen (o video) más reciente en la pantalla LCD de la cámara, el monitor de TV o el visor de imágenes con conector TV-in.
3. Presione Izquierda para comenzar a reproducir el video al verlo
4. Presione Izquierda nuevamente para dejar de reproducir el video.
5. Presione ARRIBA para ver la imagen (o video) anterior y ABAJO para la siguiente.
6. Presione OK para volver a la pantalla de información.

Al ver imágenes, se mostrará el número total de todas las imágenes en la tarjeta SD y el índice de la imagen que se muestra, respectivamente.

Eliminar Foto o Video

Las operaciones son las siguientes:

1. Presione Derecha para mostrar Fotos y Videos.
2. Presione Menú para seleccionar Eliminar.
3. Presione Derecha para seleccionar eliminar actual o eliminar todo.
4. Presione OK, Cancelar y OK.
5. Presione OK para eliminar la imagen o el video.

Presione Cancelar para cancelar, luego presione MENU y OK para volver a la pantalla de información

Tenga en cuenta que después de eliminar una imagen o un archivo de video, ¡los archivos eliminados no se pueden restaurar! Además, para eliminar todas las imágenes y videoclips en la tarjeta SD, se sugiere formatear la tarjeta SD, consulte 4.1.7.

Puntero Láser

El puntero láser se puede encender y es especialmente útil cuando está algo oscuro como una función adicional para apuntar a un objeto o una determinada región de interés (ROI).

Presione* para encender la luz láser en el modo TEST (prueba) y use el ajustador de inclinación en la parte posterior de la cámara para ajustar el ángulo de la dirección de captura.

NOTA: Tenga en cuenta que el láser podría ser dañino para los ojos si se apunta a otra persona.

Numeración de Archivos

Las imágenes y los videos se guardan por separado en la carpeta pre-nombrada (104MEDIA). La numeración de archivos continúa agregando uno al último número para cada nueva imagen o video. El nombre de guardado es como PTDC0001.JPB o PTDC0001.AVI. A través del sufijo puede distinguir si el archivo es una imagen (con el sufijo .jpg) o un video (con el sufijo .avi).

Actualización del Firmware

Esta cámara está equipada con una función de actualización automática para usted. La actualización solo es necesaria cuando hay disponible un firmware mejorado. Las operaciones son las siguientes:

1. Descomprima el archivo de actualización
2. Copie el FW18NA.bin a la tarjeta SD.
3. Inserte la tarjeta SD en la cámara.
4. Encienda la cámara (en modo TEST (prueba)).
5. La cámara lo leerá y se actualizará automáticamente. Al actualizar la cámara, su pantalla está negra.
6. La pantalla se iluminará después de terminar
7. Saque la tarjeta SD y luego insértela en la PC, elimine el FW18NA.bin en la tarjeta SD. (Si no hace esto, la cámara entrará en modo de actualización cuando se vuelva a encender).
8. Inserte la tarjeta SD en la cámara para que funcione.

Apéndice I: Especificaciones Técnicas

Sensor de imagen	CMOS a color de 5MP
Lente	F/NO=3.0, FOV(Campo de Visión)=60°
Flash IR	65 pies/20 m
Pantalla LCD	2" TFT
Tarjeta de memoria	De 20 MB a 32 GB
Resolución de imagen	12M = 4000x3000, 8M = 3200x2400, 12M = 4000x3000, 8M = 3200x2400, 5M = 2592×1944, , 5M = 2592×1944
Resolución de video	1080P (15fps),720P (30fps)
Duración del video	10s – 90s
Cámara+video	Primero tomar foto y luego video
Sensor PIR	Multizona
Distancia de detección PIR	65 pies/20 m (Por debajo de 77°F/25°C en el nivel normal)
Ángulo de detección PIR	65°
Sensibilidad PIR	Ajustable (Alta/Normal/Baja)
Modo de operación	CAMERA (CÁMARA), VIDEO (VIDEO), CAMERA&VIDEO (CÁMARA Y VIDEO)
Tiempo de disparo	1.1s
Intervalo de disparo	5seg. - 30min; Programable
Temporizador	Intervalo de tiempo programable
Marca de tiempo	Fecha y hora
Foto en ráfaga	1, 3, 6, 9
Fuente de alimentación	8×AA o 4×AA o fuente de alimentación solar
Corriente en espera	< 0.25 mA (<6mAh/Día)
Consumo de energía	400 videos (intervalo=5min, duración del video=10s); >500 MMS (use 8*pilas AA)
Micrófono/altavoz	Disponible
Alerta SMS de batería baja	Enviar "Low Battery" (Batería baja)
Montaje	Cuerda/Correa/Candado Python
Dimensiones	145x80 x55 mm
Peso	0.3KG
Grado de impermeabilidad	IP54
Temperatura de operación	-20 - +60°C / -30 - +70°C
Humedad de operación	5% ~ 95%
Autenticación de seguridad	FCC, CE, RoHS

Apéndice II: Lista de piezas

Nombre de la pieza	Cantidad
Cámara digital	1
Control remoto inalámbrico	1
Cable USB	1
Cable de TV	1
Correa One	1
Manual de usuario	1
Antena One	1
Tarjeta SD	Opcional
Flash IR negro de 940 NM	Opcional
Batería	No incluida
Fuente de alimentación solar	Opcional

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la cámara de rastreo Victure HC-300

Idiomas disponibles
