Manual del PYLE PTA66BT

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA DE ESTA UNIDAD. NO HAY PIEZAS QUE EL USUARIO PUEDA REPARAR EN EL INTERIOR. ENCARGUE TODAS LAS REPARACIONES A UN TÉCNICO CUALIFICADO.

El relámpago con el símbolo de la cabeza de flecha dentro de un triángulo equilátero tiene como objetivo alertar al usuario de la presencia de voltaje "PELIGROSO" dentro de la carcasa del producto que puede ser de suficiente magnitud para constituir un riesgo de descarga eléctrica para los humanos. Los usuarios deben extremar la seguridad cuando este símbolo aparezca en este manual de instrucciones y seguir todas las precauciones tal y como se indican.

El signo de exclamación dentro de un triángulo equilátero tiene como objetivo alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento (reparación) en este manual.

1. Lea estas instrucciones detenidamente antes de utilizar este artículo.
2. Guarde estas instrucciones para futuras consultas.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5.
   Para evitar incendios o descargas eléctricas, no exponga este equipo a la lluvia ni a la humedad. No almacene ni utilice este producto cerca de líquidos.
6. Límpielo solo con un paño seco.
7. No almacene ni utilice este producto cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que produzcan calor.
8. No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos clavijas y una clavija redonda de conexión a tierra. La clavija ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe suministrado no se adapta a su toma de corriente, consulte a un electricista para que sustituya la toma obsoleta.
9. Proteja todos los cables conectados a esta unidad para que no se pisen ni se pellizquen, especialmente los enchufes y el punto por donde salen de la unidad. Al retirar el cable de la toma de corriente, retírelo sujetando el enchufe, no tirando del cable.
10. Desenchufe la unidad durante las tormentas eléctricas o cuando no se utilice durante largos periodos de tiempo.
11. Cuando cablee esta unidad y todos los demás equipos utilizados en conexión con esta unidad, asegúrese de que todos sus equipos estén APAGADOS.
12. Una vez que la instalación y el cableado estén completos, encienda todos sus equipos con los controles de volumen y nivel BAJOS. Una vez que todo el equipo esté encendido, suba lentamente el volumen o los controles de nivel hasta sus posiciones correctas.
13. Cuando conecte a tierra esta unidad, asegúrese de hacerlo correctamente, para no anular la conexión a tierra incorporada en esta unidad.
14. Antes de colocar, instalar, aparejar o suspender cualquier producto, inspeccione todos los herrajes, la suspensión, los armarios, los transductores, los soportes y los equipos asociados en busca de daños. Cualquier componente faltante, corroído, deformado o no clasificado para la carga podría reducir significativamente la resistencia de la instalación, la colocación o la matriz. Cualquier condición de este tipo reduce severamente la seguridad de la instalación y debe corregirse de inmediato. Utilice solo hardware que esté clasificado para las condiciones de carga de la instalación y cualquier posible sobrecarga inesperada a corto plazo. Nunca exceda la clasificación del hardware o equipo.
15. Consulte a un ingeniero profesional autorizado con respecto a la instalación física del equipo. Asegúrese de que se comprendan y se cumplan todas las regulaciones locales, estatales y nacionales con respecto a la seguridad y el funcionamiento del equipo.
16. Encargue todas las reparaciones a personal de servicio cualificado. Se requiere servicio técnico cuando el aparato se ha dañado de alguna manera, como cuando el cable de alimentación o el enchufe están dañados, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.

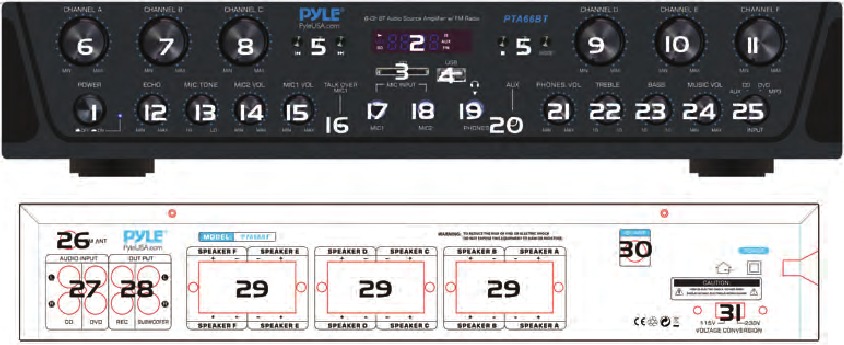

PANEL FRONTAL Y TRASERO

1. INTERRUPTOR DE ENCENDIDO/APAGADO (POWER ON/OFF SWITCH): Pulse este botón para ENCENDER/APAGAR (ON/OFF) la unidad.
2. PANTALLA LED (LED DISPLAY SCREEN): Para mostrar las fuentes de entrada y la información del tiempo de la pista
3. RANURA PARA TARJETA SD (SD CARD SLOT): Inserte su tarjeta SD para reproducir archivos Mp3.
4. PUERTO USB (USB PORT): Este es el puerto USB donde se inserta su dispositivo de almacenamiento masivo USB para reproducir archivos Mp3.
   NOTA: La entrada USB es SOLO para conectar una unidad flash USB (memoria USB). Conectar un reproductor de MP3 o un ordenador directamente a la entrada de la unidad flash USB hará que la unidad no reproduzca el audio de esos dispositivos.

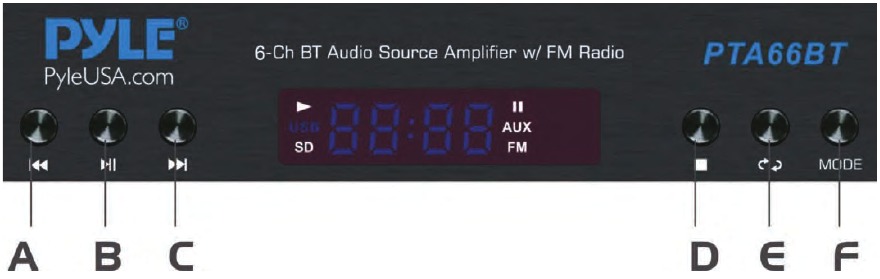

5. BOTONES DE CONTROL (CONTROL BUTTONS)

   1. BOTÓN PREV (PREV BUTTON): Utilice este botón para seleccionar cada función dependiendo de estos tres modos diferentes como se indica a continuación.
      • En el modo USB/SD/BLUETOOTH, utilícelo para seleccionar la pista anterior.
      • En el modo FM, utilícelo para seleccionar el canal anterior.
      • En el modo FM/BLUETOOTH, mantenga pulsado este botón para disminuir el volumen.
   2. BOTÓN PLAY/PAUSE (PLAY/PAUSE BUTTON): Cada vez que se pulsa el BOTÓN PLAY/PAUSE (PLAY/PAUSE BUTTON), la operación cambia de reproducir a pausar o de pausar a reproducir en el modo USB/SD o en el modo BLUETOOTH.
      • Pulse el BOTÓN PLAY/PAUSE (PLAY/PAUSE BUTTON) una vez para escanear automáticamente todas las frecuencias de 87,5MHz a 108MHz en el modo FM, la unidad almacenará automáticamente los canales.
   3. BOTÓN NEXT (NEXT BUTTON): Utilice este botón para seleccionar cada función dependiendo de estos tres modos diferentes como se indica a continuación.
      • En el modo USB/SD/BLUETOOTH, utilícelo para seleccionar la siguiente pista
      • En FM , utilícelo para seleccionar el siguiente canal.
      • En FM/ BLUETOOTH, mantenga pulsado este botón para aumentar el volumen.
   4. BOTÓN STOP (STOP BUTTON): Utilice este botón para detener la reproducción de la música.
   5. BOTÓN REPEAT (REPEAT BUTTON): Este botón le permite reproducir la música en modo de repetición (modo Todo o Único)
      ALL (TODO)-- Todas las pistas de la tarjeta USB o SD se repetirán en orden sin interrupción.
      SINGLE (ÚNICO)-- Repetir la pista que se está reproduciendo actualmente.
   6. BOTÓN MODE (MODE BUTTON): Pulse este botón para seleccionar uno de los modos de reproducción con el modo USB/SD, el modo FM y el modo Bluetooth, configurado automáticamente en el modo USB/SD después de encender la unidad, reproducir automáticamente archivos mp3 después de insertar un controlador flash USB o una tarjeta SD.
      PASOS PARA CONECTARSE CON UN DISPOSITIVO BLUETOOTH
      Una vez emparejado, puede reproducir música desde su dispositivo Bluetooth. También puede utilizar los botones de control de la unidad para seleccionar las pistas de su dispositivo Bluetooth.
      1. Pulse el botón MODE para elegir el modo Bluetooth, muestre BLUETOOTH en la pantalla.
      2. Busque en el nombre del dispositivo Bluetooth desde otros dispositivos Bluetooth y podrá encontrar el nombre de Bluetooth - PYLEUSA
      3. Seleccione el nombre de Bluetooth PYLEUSA y espere a que el dispositivo se empareje.
      4. El PTA66BT emitirá un ruido confirmando que los dispositivos se han emparejado correctamente
6. PERILLA DE CONTROL DE VOLUMEN DEL CANAL A (CHANNEL A VOLUME CONTROL KNOB)
   Gire esta perilla para ajustar el volumen del Canal A.
7. PERILLA DE CONTROL DE VOLUMEN DEL CANAL B (CHANNEL B VOLUME CONTROL KNOB)
   Gire esta perilla para ajustar el volumen del Canal B.
8. PERILLA DE CONTROL DE VOLUMEN DEL CANAL C (CHANNEL C VOLUME CONTROL KNOB)
   Gire esta perilla para ajustar el volumen del Canal C.
9. PERILLA DE CONTROL DE VOLUMEN DEL CANAL D (CHANNEL D VOLUME CONTROL KNOB)
   Gire esta perilla para ajustar el volumen del Canal D.
10. PERILLA DE CONTROL DE VOLUMEN DEL CANAL D (CHANNEL D VOLUME CONTROL KNOB)
    Gire esta perilla para ajustar el volumen del Canal E.
11. PERILLA DE CONTROL DE VOLUMEN DEL CANAL D (CHANNEL D VOLUME CONTROL KNOB)
    Gire esta perilla para ajustar el volumen del Canal F.
12. PERILLA DE CONTROL DE VOLUMEN DEL ECO (ECHO VOLUME CONTROL KNOB)
    Gire esta perilla para ajustar el nivel de volumen del eco del micrófono.
13. PERILLA DE CONTROL DE TONO DEL MICRÓFONO (MICROPHONE TONE CONTROL KNOB)
    Gire esta perilla para ajustar el tono de la salida del micrófono
14. PERILLA DE VOLUMEN DEL MICRÓFONO E 2 (MICROPHON E 2 VOLUME KNOB) - Gire esta perilla para ajustar el volumen de MIC2
15. PERILLA DE VOLUMEN DEL MICRÓFONO 1 (MICROPHONE 1 VOLUME KNOB) - Gire esta perilla para ajustar el volumen de MIC1.
16. TALK OVER para el BOTÓN MIC 1 (TALK OVER for MIC 1 BUTTON)
    Pulse este botón para bajar la música cuando utilice la entrada del micrófono 1.
17. JACK DE ENTRADA DE MICRÓFONO 1 (MICROPHONE INPUT 1 JACK) - Jack de entrada MIC 1 para conectar un micrófono de baja impedancia no balanceado con conector TRS de 1/4".
18. JACK DE ENTRADA DE MICRÓFONO 2 (MICROPHONE INPUT 2 JACK) - Jack de entrada MIC 2 para conectar un micrófono de baja impedancia no balanceado con conector TRS de 1/4".
19. SALIDA DE AURICULARES (PHONES OUTPUT)
    Para permitirle disfrutar de la música a través de los dispositivos de auriculares
20. ENTRADA AUX (AUX INPUT) - Se conecta a un reproductor de MP3 o Ipod con jack de 3,5 mm.
21. PERILLA DE CONTROL DE VOLUMEN DE LA SALIDA DE AURICULARES (PHONES OUTPUT VOL CONTROL KNOB) - Gire esta perilla para ajustar el volumen de la salida de auriculares
22. AGUDOS (TREBLE) - Gire esta perilla para ajustar las altas frecuencias del Canal 1/2/3/4
23. GRAVES (BASS) - Gire esta perilla para ajustar las bajas frecuencias del Canal 1/2/3/4
24. PERILLA DE CONTROL DE VOLUMEN DE LA MÚSICA (MUSIC VOLUME CONTROL KNOB) - Gire esta perilla para ajustar el volumen maestro de la música
25. SELECTOR DE ENTRADA (INPUT SELECTOR) - Gire este botón para elegir la entrada preferida
26. CONECTOR DE ANTENA FM (FM ANTENNA CONNECTOR) - Conectar para antenas FM.
27. CONECTOR RCA DE ENTRADA DE AUDIO (AUDIO INPUT RCA CONNECTOR) - Conecte los jacks de salida de audio de DVD/CD, a estos jacks.
28. SALIDA DE LÍNEA (LINE OUTPUT) - Conecte los jacks RCA de entrada de audio/Subwoofer de otros dispositivos, a estos jacks RCA
29. SALIDA DE ALTAVOZ (SPEAKER OUTPUT) - Hay 6 grupos de salida de altavoz
30. ANTENA BLUETOOTH (BLUETOOTH ANTENNA)
    Por favor, extraiga la antena cuando utilice la entrada Bluetooth
31. FUENTE DE ALIMENTACIÓN (POWER SUPPLY) - Conectar a la toma de corriente alterna. La unidad funciona tanto con AC-115V como con AC-230V, asegúrese de elegir el voltaje correcto antes de encender la unidad.

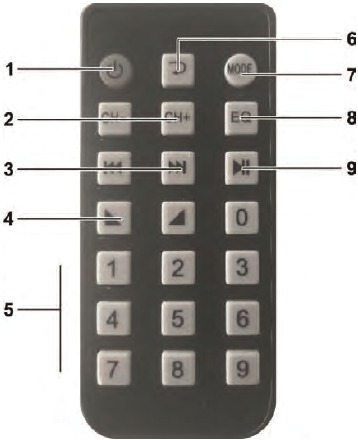

Mando a distancia

1. Pulse este botón para encender ON o apagar OFF el MP3
2. Cuando esté en el modo FM, pulse estos dos botones para seleccionar el canal anterior o el siguiente.
3. Pulse estos dos botones para seleccionar la pista anterior o la siguiente en el modo USB o SD o Bluetooth
4. Subir o bajar el volumen
5. Pulse los números para seleccionar las pistas directamente. La unidad tarda 1-2 segundos en responder en el modo USB o SD.
6. Pulse este botón para el modo de repetición.
7. Pulse este botón para seleccionar el modo de reproducción, como USB/SD/FM/BLUETOOTH
8. Función de ecualización (EQ), si el mp3 tiene ecualización (EQ)
9. Función de reproducción y pausa para MP3

Características

• Sistema de amplificador de 6 canales
• Diseño compacto de receptor de audio de escritorio
• Bluetooth integrado para la transmisión inalámbrica de audio
• Sintonizador de radio FM con pantalla LCD digital
• Centro de control de botones del panel frontal
• Selector de modo de entrada de fuente de audio
• Conecte y reproduzca audio desde dispositivos externos
• Conector para auriculares con control de volumen independiente
• (2) Jacks de entrada de micrófono de 1/4''
• Función de conversación sobre micrófono incorporada (solo MIC1)
• Soporte para archivos de audio digital MP3
• Lectores de unidades flash USB y tarjetas de memoria SD
• Conectores de altavoz de tipo push
• Jack de entrada Aux (3.5mm)
• Conectores RCA (L/R) de salida REC + Subwoofer
• Conectores RCA (L/R) de entrada de audio
• Protección contra cortocircuitos y sobretensión
• Ajustes de configuración de audio: Agudos, graves, volumen principal, eco, volumen del micrófono, tono del micrófono
• Control de fuente de audio conveniente para uso doméstico o en la oficina

Qué hay en la caja

• Amplificador de audio
• Mando a distancia
• Antena FM

Especificaciones técnicas

• Potencia de salida: 600 vatios MAX
• Diseño del amplificador: 6 canales
• Impedancia: 4-8 Ohmios
• Respuesta de frecuencia: 20Hz - 20KHz
• Relación señal/ruido: >81dB
• T.H.D.: <0.3%
• Conector para auriculares, 3.5mm
• Memoria de estaciones de radio: 30 presintonías de estaciones
• Compatibilidad de tipo de archivo digital: MP3, WMA
• Soporte máximo de flash USB/SD: Hasta 64GB
• Batería del mando a distancia: (1) x 3V Litio tipo botón CR-2025 (incluida)
• Longitud del cable de alimentación: 4.2 pies.
• Fuente de alimentación: 110/220V, conmutable
• Dimensiones (L x A x A): 16.9'' x 9.84'' x 3.54'' –pulgadas

Conectividad Bluetooth

• Emparejamiento sencillo y sin problemas
• Capacidad de transmisión de audio inalámbrica instantánea
• Funciona con todos los dispositivos Bluetooth más recientes de la actualidad (iPhone, Android, Smartphone, tableta iPad, etc.)
• Nombre de la red Bluetooth: PYLEUSA
• Versión de Bluetooth: 4.0
• Alcance inalámbrico: Hasta 40'+ pies.
