Manual de Velex VX502

ESTE PAQUETE CONTIENE

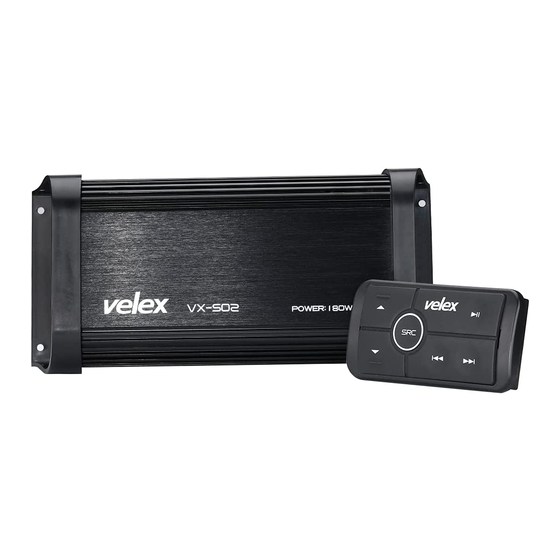

1-VX502 Amplificador Bluetooth de 4 canales

1-Controlador Multifunción

1-Marco de Montaje Empotrado

1-Soporte de Montaje en Manillar & Kit de Hardware

1-Arnés de Alimentación

1-Manual del Usuario

ANTES DE EMPEZAR

PRECAUCIONES IMPORTANTES DE SEGURIDAD

• ASEGÚRESE DE OBSERVAR LAS SIGUIENTES DIRECTRICES:
  • No suba el volumen tan alto que no pueda escuchar lo que le rodea.
  • Tenga cuidado o interrumpa temporalmente el uso en situaciones potencialmente peligrosas.
• No opere equipos de video móviles mientras conduce un vehículo motorizado: la conducción segura y la consideración de la seguridad de los demás siempre deben ser su máxima prioridad.
• Ajuste el control de volumen a un nivel bajo, luego aumente lentamente el sonido hasta que pueda escucharlo cómodamente sin distorsión ni molestias en el oído.
• En caso de que note humo, ruidos extraños u olor de este producto, o cualquier otra señal anormal, apague inmediatamente la alimentación y consulte a un técnico. El uso de este producto en estas condiciones puede resultar en daños permanentes al sistema.

PRECAUCIONES DE INSTALACIÓN

Siempre consulte con un instalador profesional

• No intente instalar o reparar este producto usted mismo. La instalación o reparación de este producto por personas sin capacitación profesional y experiencia en equipos electrónicos y accesorios para vehículos motorizados puede ser peligrosa y podría exponerlo al riesgo de descarga eléctrica, lesiones u otros peligros.
• VX502 debe alimentarse directamente a la batería del vehículo
• Cuando conecte directamente a la batería del vehículo, asegúrese de desconectar el cable del terminal negativo de la batería antes de comenzar cualquier procedimiento de cableado; si extiende el cable de alimentación principal, se sugiere que un fusible y un portafusibles opcionales (no incluidos) con una clasificación mínima de 20 Amperios estén en línea con el terminal positivo de la batería.
• La longitud del cable de tierra no debe exceder las 18 pulgadas (Consulte el diagrama de cableado)
• El VX502 tiene un diseño resistente a la intemperie, no debe sumergirse en o debajo del agua bajo ninguna circunstancia
• Utilice solo las piezas de instalación provistas con el VX502

El uso de otros métodos de montaje puede anular esta garantía

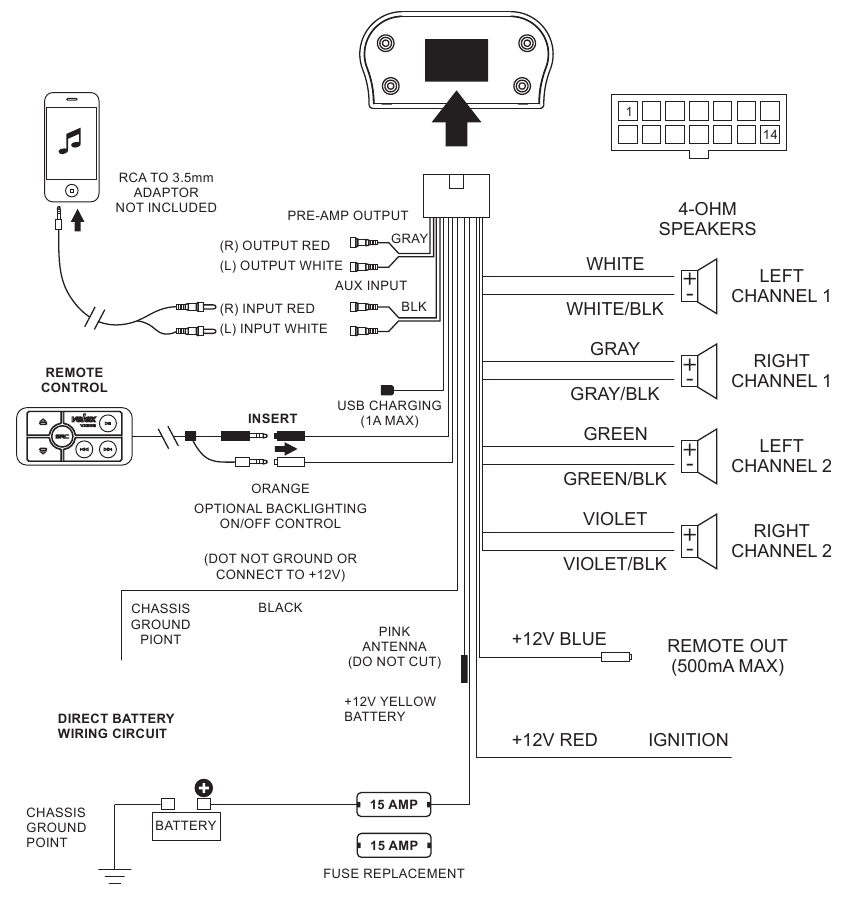

DIAGRAMA DE CABLEADO

No conecte a tierra ni cortocircuite el cable de la antena ROSA

ANTES DE INSTALAR ESTE PRODUCTO

Para evitar posibles cortocircuitos en el sistema eléctrico, asegúrese de desconectar el cable (-) de la batería antes de la instalación. Use esta unidad con una batería de 12 voltios y conexión a tierra negativa solamente. No hacerlo puede resultar en un incendio o mal funcionamiento.

Al reemplazar el fusible, asegúrese de usar solo un fusible de la clasificación especificada en este producto.

Para evitar cortocircuitos, cubra cualquier cable desconectado con cinta aislante. Es especialmente importante aislar cualquier cable no utilizado, ya que si se dejan descubiertos pueden causar un cortocircuito. Al conectar otros dispositivos a este producto, consulte el manual del producto que se va a conectar. El cable negro es tierra, asegúrese de conectar primero el cable de tierra.

Asegúrese de que el cable de tierra esté conectado correctamente a las partes metálicas del chasis del vehículo o directamente a la batería si su vehículo no tiene un chasis con conexión a tierra. El cable de tierra del amplificador de potencia de esta unidad y un segundo sistema alimentado deben conectarse al bastidor por separado con diferentes tornillos. Si el tornillo del cable de tierra se afloja o se cae, podría provocar un incendio o un mal funcionamiento.

HERRAMIENTAS NECESARIAS:
-Llave y/o Alicates
-#2 Destornillador Philips
-Herramienta de crimpado
-Cinta aislante

MÉTODOS DE MONTAJE SUGERIDOS

El VX502 se puede montar en tres configuraciones diferentes:

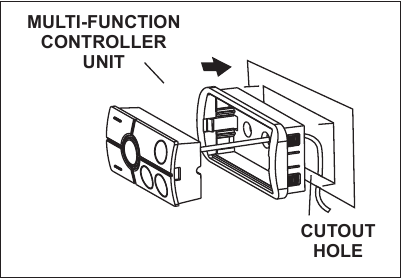

Montaje Empotrado

El bisel de montaje rápido empotrado no requiere tornillos. Use las dimensiones de corte: 3-3/16" W x 1-11/16" H (82 mm x 43 mm)

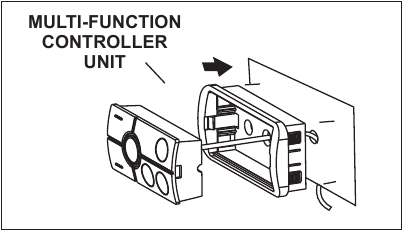

Montaje en Superficie

El bisel de montaje empotrado tiene dos orificios para tornillos avellanados para facilitar los dos tornillos de cabeza ovalada incluidos.

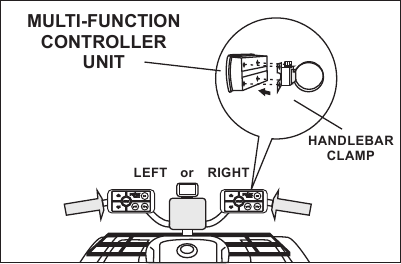

MONTAJE EN MANILLAR

Use los tornillos de cabeza plana y la abrazadera de acero inoxidable provistos, hay tres variaciones de montaje para asegurar la abrazadera de acero inoxidable, pruebe la mejor para su aplicación, apriete de forma segura la abrazadera de acero inoxidable para que se ajuste a su aplicación.

Consejos: Para liberar el controlador VX502 del bisel de montaje, inserte un pequeño destornillador de joyero en las ranuras izquierda/derecha del bisel.

EMPEZANDO

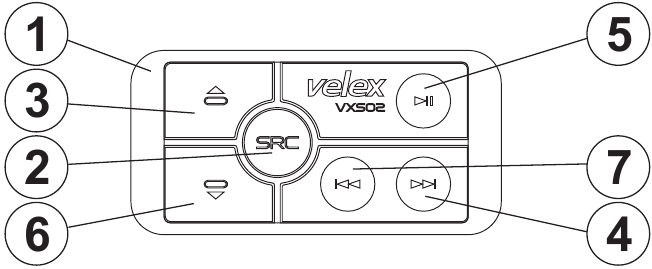

CONOZCA SU CONTROLADOR MULTIFUNCIÓN Vx502 (MFC)

1. MFC-CONTROLADOR MULTIFUNCIONAL
2. SRC PÚRPURA = ENTRADA AUXILIAR / ROJO = MODO USB = BLUETOOTH
3. SUBIR VOLUMEN
4. PISTA SIGUIENTE / AVANCE RÁPIDO
5. REPRODUCIR / PAUSA
6. BAJAR VOLUMEN
7. PISTA ANTERIOR / REBOBINADO RÁPIDO

FUNCIONAMIENTO DE BLUETOOTH

EMPAREJAMIENTO Y DESCUBRIMIENTO DE UNA NUEVA CONEXIÓN BLUETOOTH

1. Encienda el VX502 presionando brevemente el botón SRC , el LED azul de Bluetooth se encenderá, se escuchará un tono de confirmación, lo que indica que el VX502 ahora está listo para el emparejamiento de Bluetooth.
2. Ahora que el VX502 (VELEX) está en modo de emparejamiento:

Usuarios de Android:

1. Vaya al menú de configuración de su dispositivo.
2. Ingrese al menú Bluetooth y presione ESCANEAR.
3. VX502 (VELEX) ahora se mostrará en DISPOSITIVOS DISPONIBLES.
4. Si se le solicita, ingrese la contraseña: "0000".

Usuarios de IOS:

1. Vaya al menú de configuración de su dispositivo.
2. Ingrese al menú Bluetooth.
3. VX502 (VELEX) ahora se mostrará.
4. Si se le solicita, ingrese la contraseña: "0000".

3. Si no se ve el VX502, repita los pasos anteriores para actualizar la "Lista de dispositivos".
4. Cuando la conexión es exitosa, ahora está listo para transmitir música desde el reproductor multimedia favorito de sus dispositivos al VX502.
5. Mantenga presionado el botón SRC para apagar el VX502.

Consejos: Para evitar el agotamiento de la batería, asegúrese de hacer funcionar el motor del vehículo mientras usa este producto. El uso de este producto sin hacer funcionar el motor puede agotar la batería.

RECONEXIÓN

1. Encienda el VX502 y su último dispositivo Bluetooth emparejado;
2. La unidad ahora se volverá a conectar automáticamente;
3. Si su dispositivo se emparejó previamente con VX502, pero no fue el último dispositivo emparejado:
   1. Asegúrese de que no haya otros dispositivos emparejados actualmente
   2. Ingrese al Menú de Bluetooth en su dispositivo que se está emparejando
   3. VX502 se mostrará en DISPOSITIVOS DISPONIBLES
   4. Elija el VX502 para volver a conectarse
4. Si el dispositivo está fuera del alcance de VX502, se desconectará automáticamente:
   1. Para volver a conectarse una vez que el dispositivo esté de nuevo dentro del alcance, presione el botón Power una vez
   2. El VX502 ahora se volverá a conectar al dispositivo, se escuchará un tono de confirmación de los altavoces.

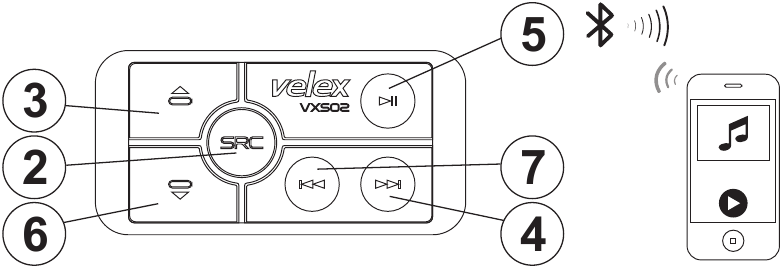

REPRODUCCIÓN DE MÚSICA

FUNCIONAMIENTO DE BLUETOOTH DEL CONTROLADOR MULTIFUNCIONAL

1. Presione el REPRODUCIR/PAUSA (PLAY/PAUSE), una vez para comenzar a reproducir música o presione el botón PLAY (JUGAR) desde la pantalla táctil de su dispositivo, presionando nuevamente para PAUSAR (PAUSE)
2. Para saltar canciones o avanzar, presione el botón PISTA SIGUIENTE , mantenga presionado para AVANCE RÁPIDO (FAST FORWARD)
3. Para seleccionar la canción anterior, presione el botón PISTA ANTERIOR , mantenga presionado para REBOBINADO RÁPIDO (FAST REWIND)

CONTROL DEL VOLUMEN

1. Para subir el VOLUMEN presione el botón UP (ARRIBA)
2. Para bajar el VOLUMEN presione el botón DOWN (ABAJO)

Consejos: Suba el nivel de volumen de BLUETOOTH en su dispositivo a su nivel del 100%

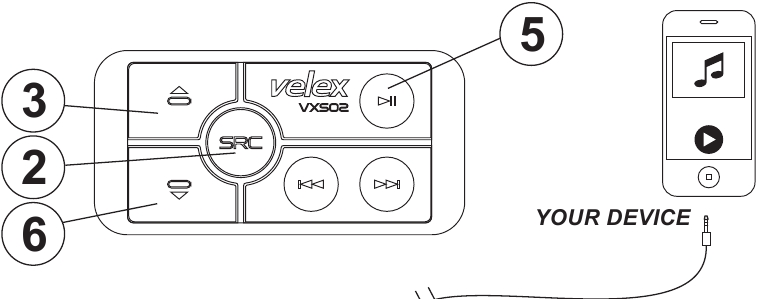

ENTRADA AUXILIAR

FUNCIONAMIENTO DE ENTRADA AUXILIAR

VX502 puede reproducir audio desde cualquier dispositivo que tenga un par de salidas RCA

1. Encienda el VX502 presionando brevemente el botón SRC
2. Presione brevemente el botón SRC nuevamente una vez, la iluminación LED del controlador cambiará a ROJO, lo que indica que el sistema está en modo AUX-IN.
3. Los dispositivos Bluetooth permanecerán emparejados incluso en MODO AUX-IN
4. Conecte el cable RCA AUX-IN integrado en el amplificador (si tiene un dispositivo con conector de 3,5 mm, utilice el adaptador de 3,5 mm a RCA, el adaptador de 3,5 mm a RCA no está incluido)
5. Dirija los cables de audio a un lugar de almacenamiento conveniente, asegure su dispositivo.

CONTROL DEL VOLUMEN

1. Para subir el VOLUMEN presione el botón UP (ARRIBA)
2. Para bajar el VOLUMEN presione el botón DOWN (ABAJO)
3. Para SILENCIAR / ACTIVAR EL SONIDO (MUTE / UN-MUTE) el VOLUMEN presione el botón PLAY / PAUSE (REPRODUCIR / PAUSA)

Consejos: Suba el nivel de volumen de los AURICULARES en su dispositivo a su nivel del 100%

GUÍA DE SOLUCIÓN DE PROBLEMAS

ESPECIFICACIONES

BLUETOOTH

• BT: 3.0
• Rango de BT: 33 pies / 10 M (CLASE 2)
• Perfiles de BT: A2DP

AMPLIFICADOR

• Canales: 4
• Salida continua MÁXIMA: 500 W (todos los canales activados)
• Clasificación de potencia PICO
• 4 ohmios: 125 W / canal
• Salida de potencia total RMS: 150 W
• Clase AB
• Respuesta de frecuencia: 20-25 KHz
• 4 ohmios estable
• Impedancia de entrada: 22 K ohmios

CHASIS

• Dimensión: An x L x Al
  99 x 203 x 50 mm
• Dimensiones del controlador An x L x Al
  47 x 95 x 22 mm
• Longitud del cable del controlador: 5 m
• Cable de control de iluminación de fondo
• Arnés de alimentación Molex de conexión rápida

GENERAL

• Fuente de alimentación: 14.4 VCC (10.8 16 V permitidos)
• Sistema de puesta a tierra: tipo negativo
• Consumo máximo de corriente: 15 A
• Circuito de protección de 3 vías (protección térmica, contra sobrecarga y cortocircuito del altavoz)
• Voltaje de salida USB: 5 VCC a 1 A
• Peso de la unidad: 2.08 libras / 0.94 kg
• Temperatura de almacenamiento: 5 F a 113 F / - 15 a 45 grados
• Fusible de repuesto: 15 A

(Reemplace solo con fusible tipo ATO).
