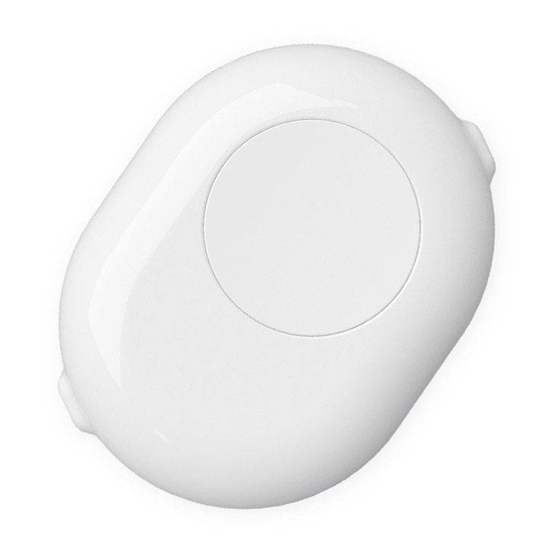

Guía de cableado de Shelly Button

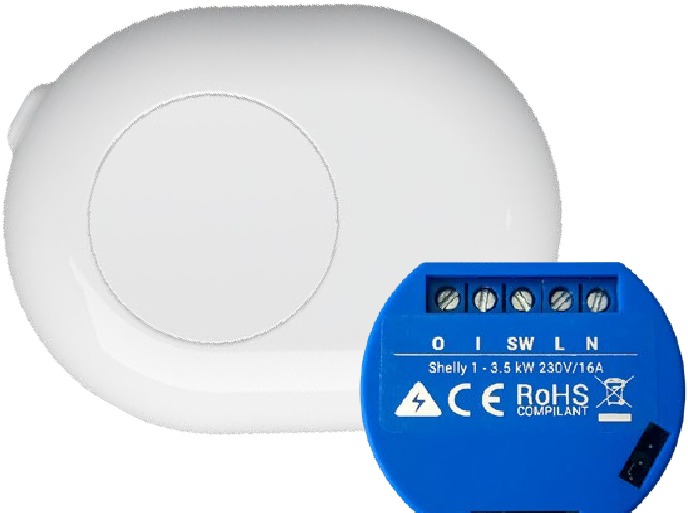

Botón con Shelly 1
| Voltaje máximo | 260V AC |
| Carga máxima | 11A |
| Temperatura de trabajo | -20 hasta 40C° |
| Protección | IP47 |
Paso 1

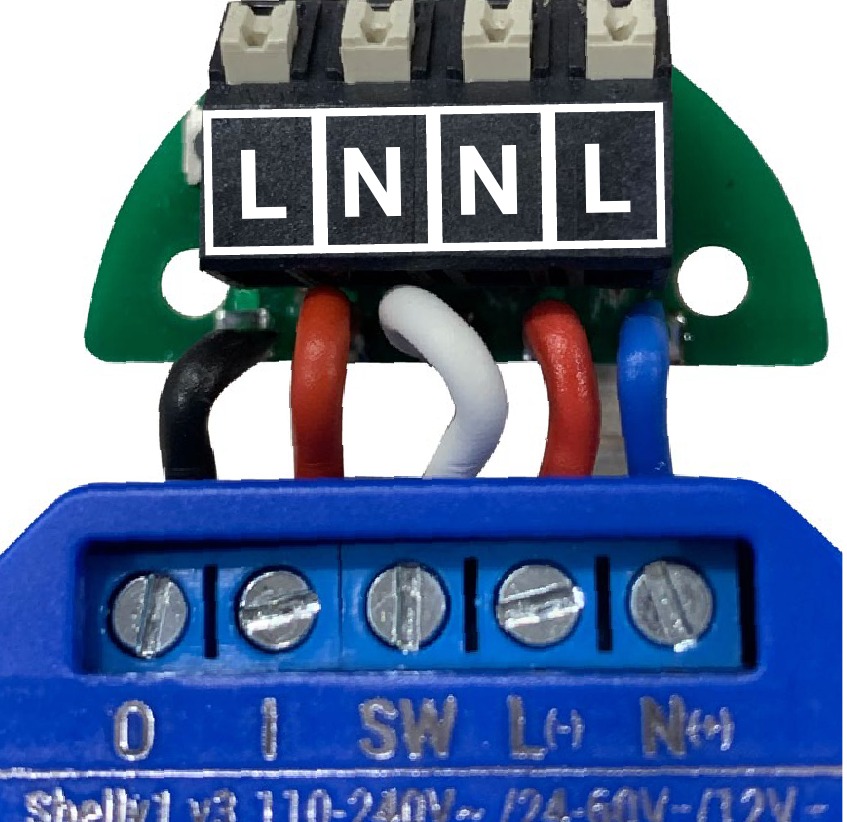

Conecte los cables, como se muestra en la imagen
Paso 2

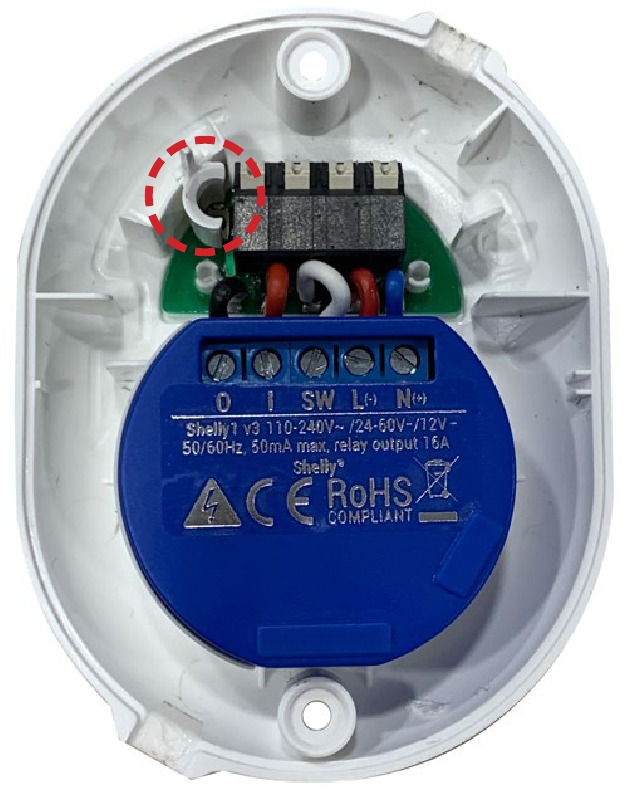

Coloque el cable de extensión del botón, como se muestra en la imagen.
Paso 3

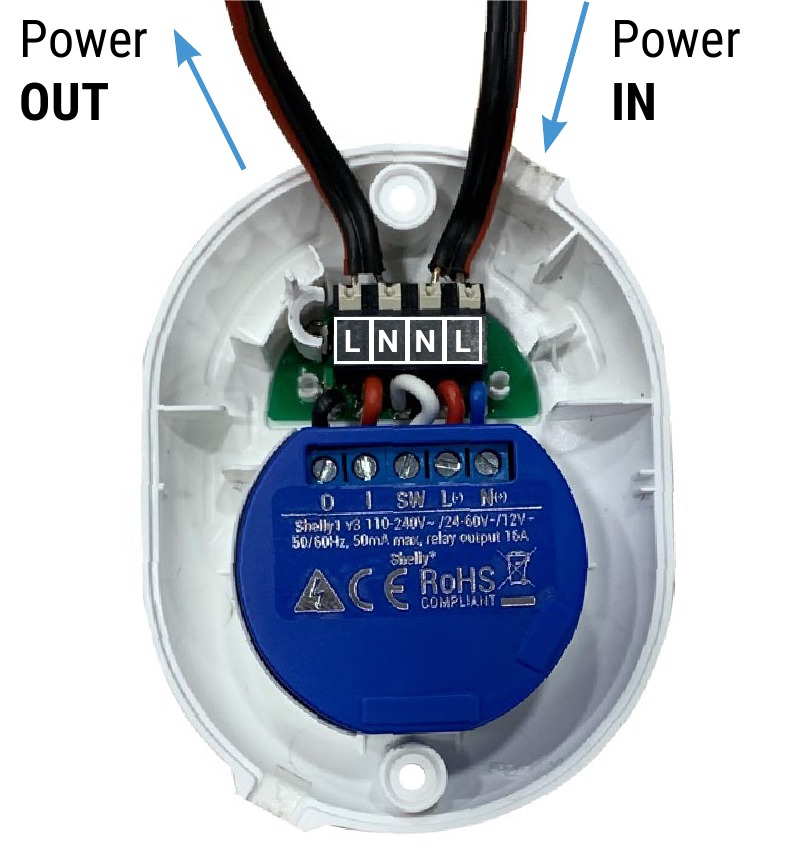

Conecte los cables de alimentación (entrada y salida), como se muestra en la imagen de arriba.
Paso 4

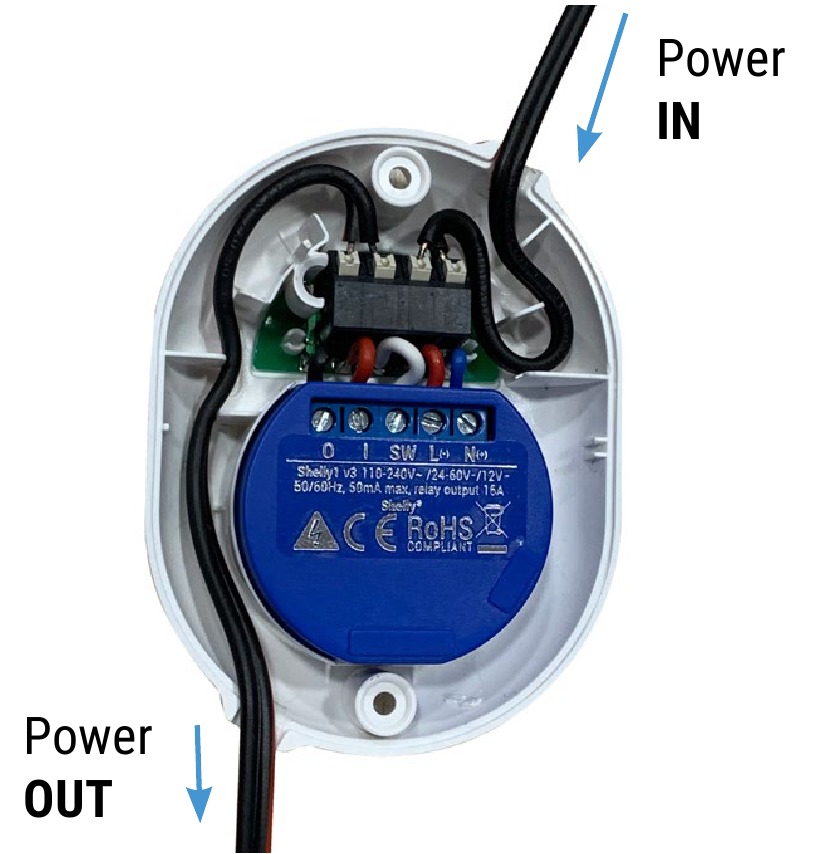

Dentro de la carcasa de Shelly Button hay flechas de guía, que muestran cómo organizar los cables de alimentación. Después de colocar los cables, deberían verse como se muestra en la imagen de arriba.
Paso 5

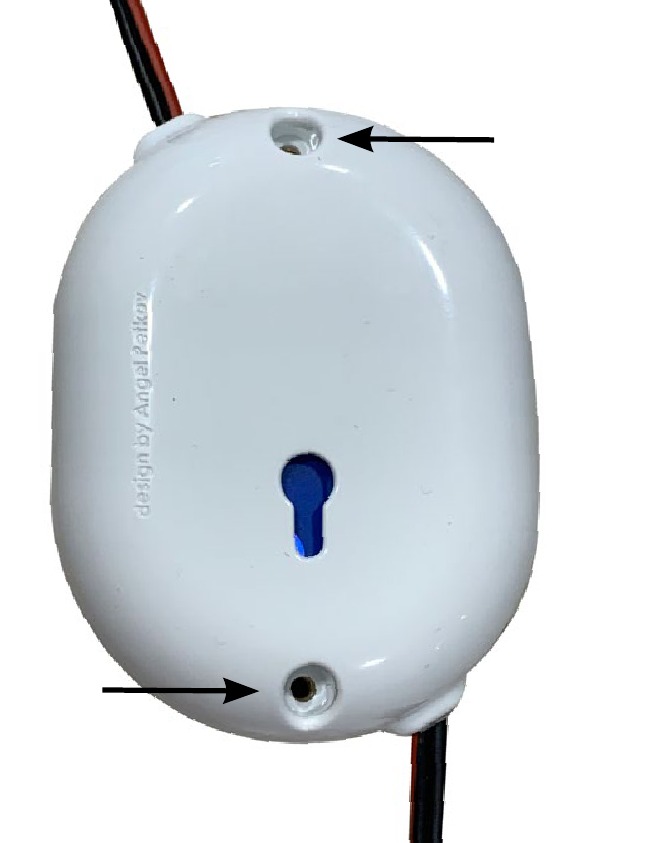

Coloque los tornillos en los orificios que se muestran en la imagen y apriete las partes superior e inferior de Shelly Button

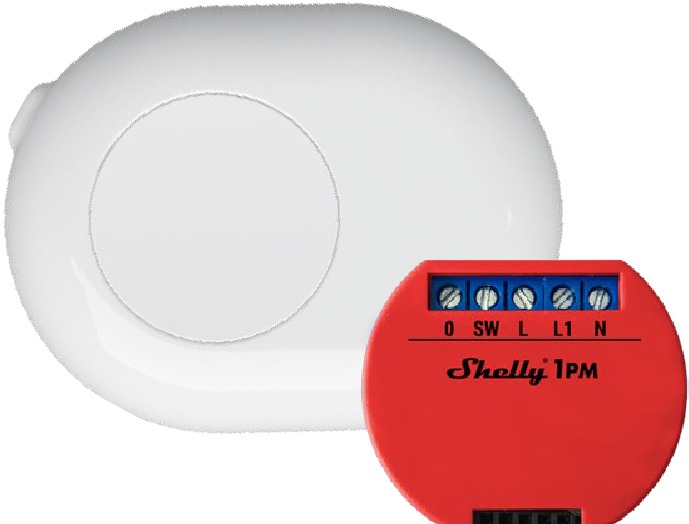

Botón con Shelly 1PM
Paso 1

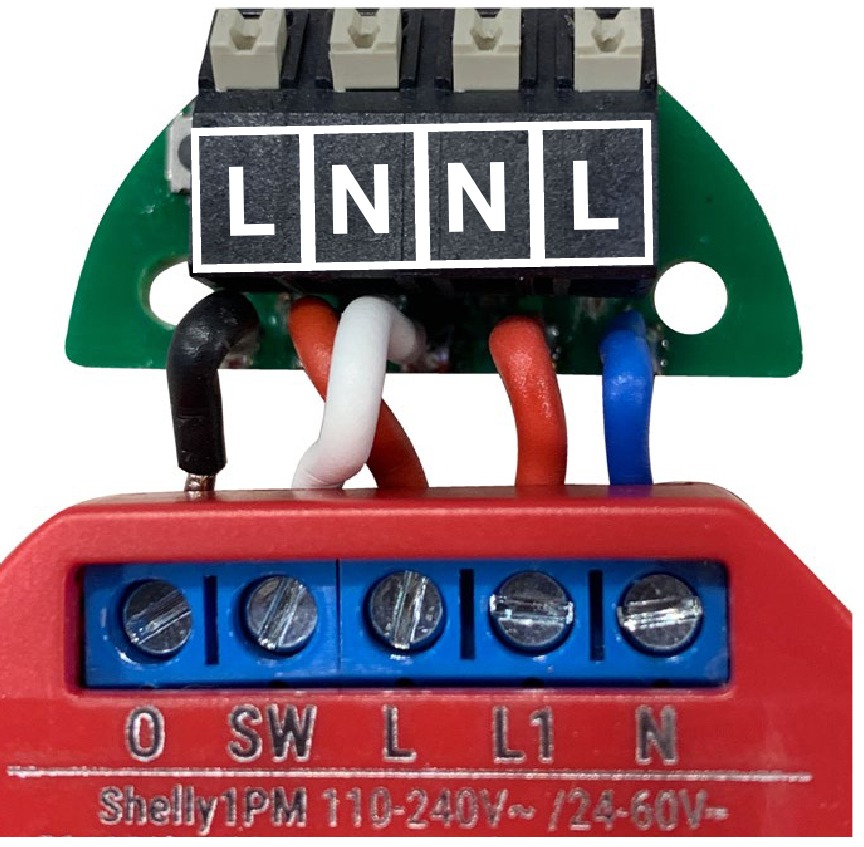

Conecte los cables, como se muestra en la imagen
Paso 2

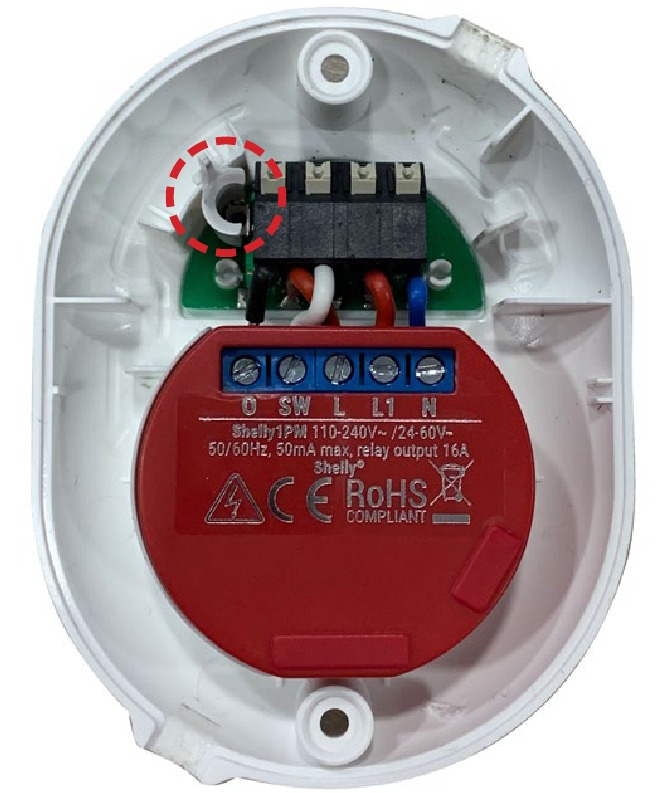

Coloque el cable de extensión del botón, como se muestra en la imagen
Paso 3

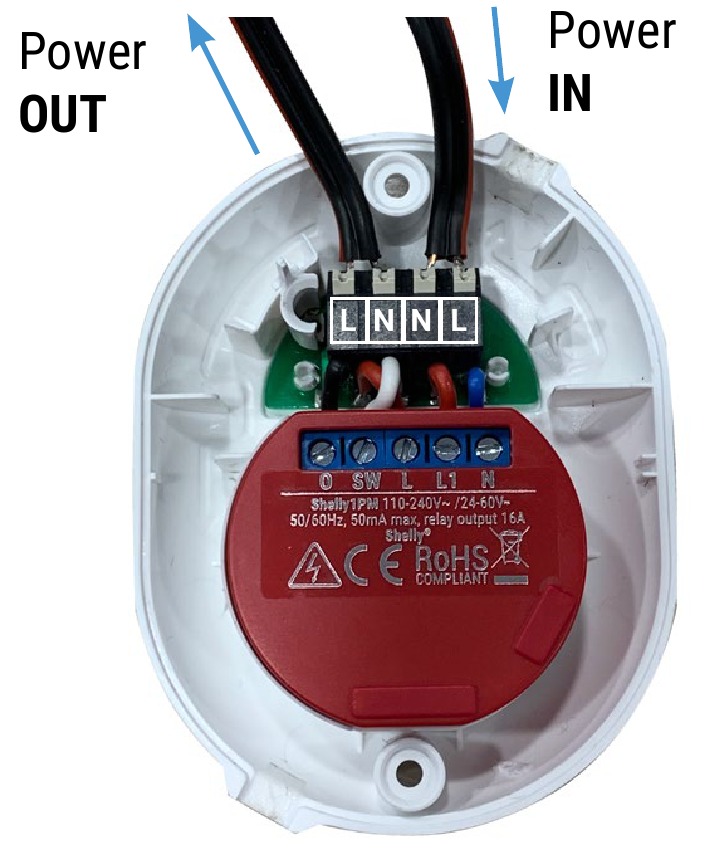

Conecte los cables de alimentación (entrada y salida), como se muestra en la imagen
Paso 4

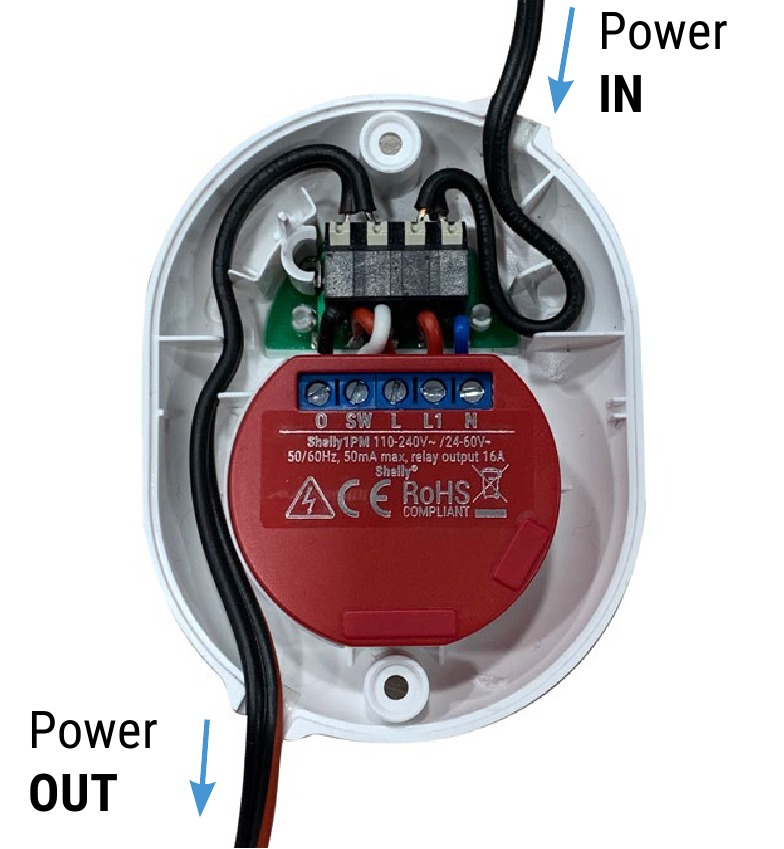

Dentro de la carcasa de Shelly Button hay flechas de guía, que muestran cómo organizar los cables de alimentación. Después de colocar los cables, deberían verse como se muestra en la imagen
Paso 5

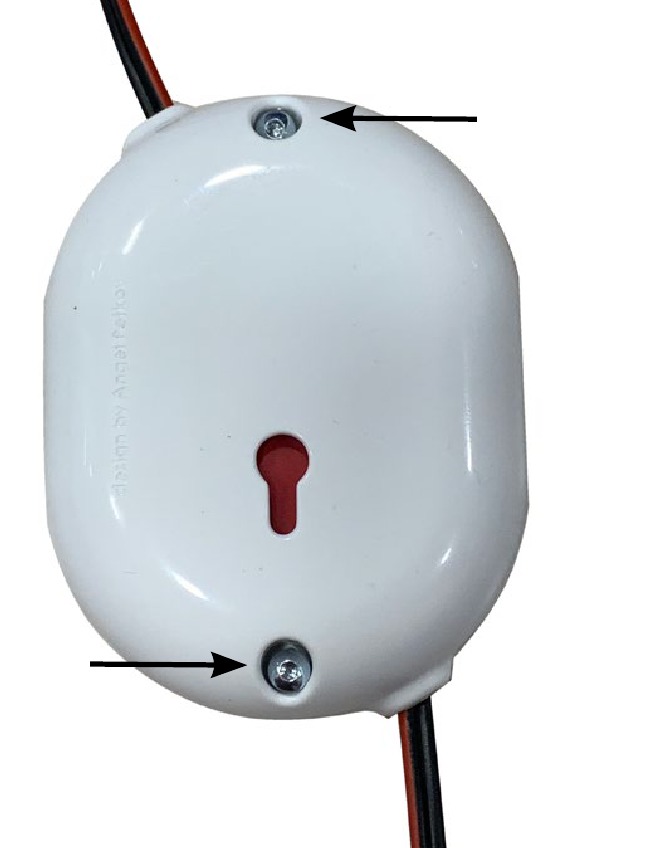

Coloque los tornillos en los orificios que se muestran en la imagen y apriete las partes superior e inferior de Shelly Button.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Guía de cableado de Shelly Button
