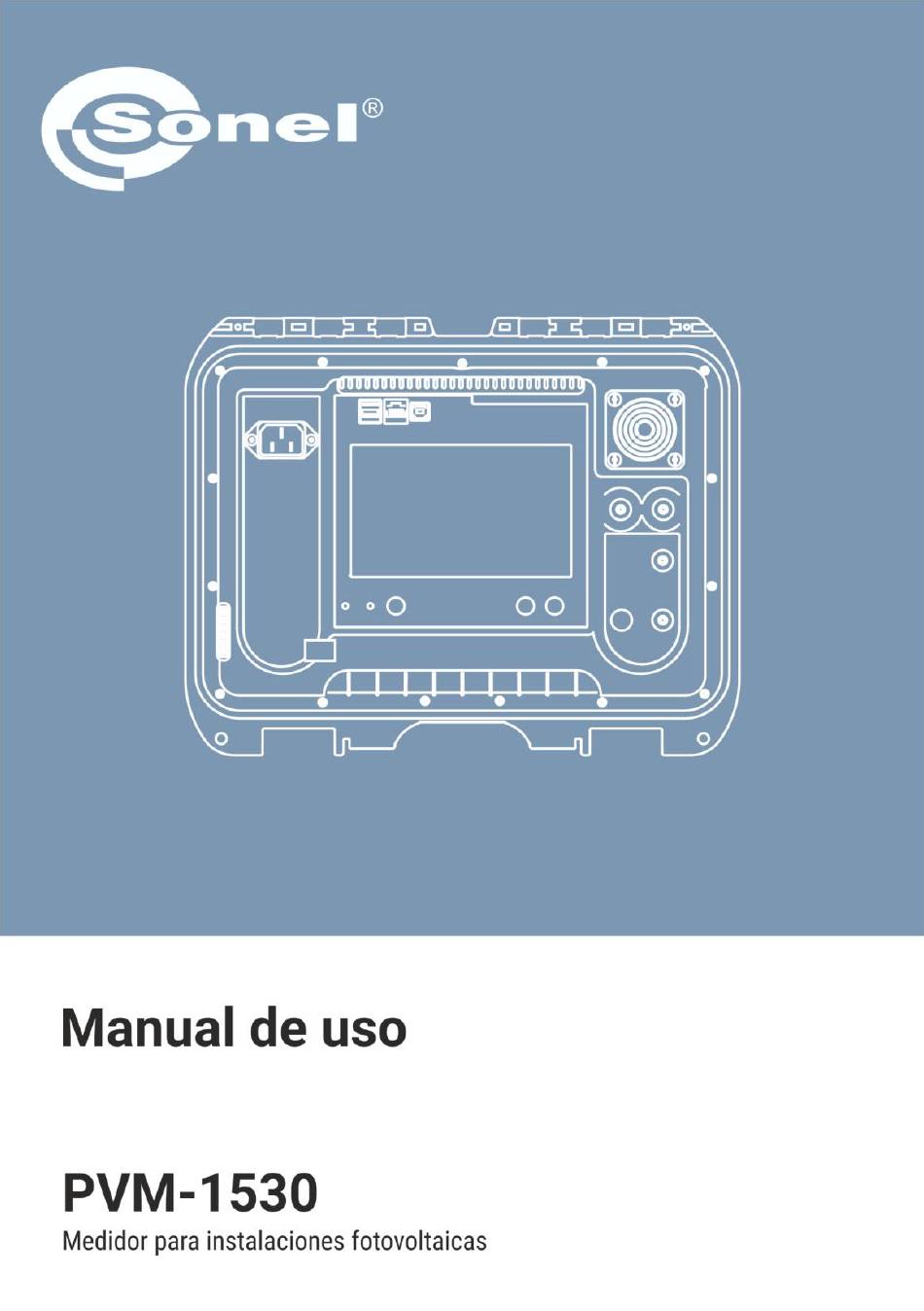

- Página 3 Manual de uso PVM-1530 Medidor para instalaciones fotovoltaicas SONEL S.A. Wokulskiego 11 58-100 Świdnica Polonia Versión 1.02 24.12.2024...
- Página 4 El medidor PVM-1530 es un dispositivo de medición moderno y de alta calidad, fácil y seguro de usar, siempre que se cumplan las normas presentadas en este manual El medidor forma parte de la plataforma Sonel MeasureEffect™. Es un sistema...
- Página 5 11.2 Datos de uso ............................22 11.3 Especificación Bluetooth ........................23 11.4 Datos adicionales ..........................23 11.4.1 Incertidumbres adicionales según EN IEC 61557-2 (R ) ................23 11.5 Características del conversor ........................ 24 12 Fabricante ..........................24 PVM-1530 │ MANUAL DE USO...
- Página 6 CAT IV – se aplica a las medicio- nes realizadas en la fuente de la instalación de baja tensión. Comportamiento de los diodos indicadores El diodo muestran una El diodo parpadea rápida- El diodo parpadea lentamente luz constante mente PVM-1530 │ MANUAL DE USO...
- Página 7 • El borne PE solo debe utilizarse para la conexión a tierra de instalaciones fotovoltai- cas. ¡No conectarlo a la tensión! • Está prohibido realizar medidas: continuidad R y compensación de puntas CONT PVM-1530 │ MANUAL DE USO...
- Página 8 Descripción general El PVM-1530 es un dispositivo de medición multifuncional que se utiliza para medir los paráme- tros de las instalaciones fotovoltaicas y los parámetros del punto de conexión del inversor a la red eléctrica. Permite realizar las mediciones necesarias para una instalación fotovoltaica de acuerdo con la categoría 1 y 2 enumerada en el estándar "EN 62446-1 –...
- Página 9 EN IEC 60891 Dispositivos fotovoltaicos. Procedimiento de corrección con la temperatura y la irradiancia de la característica I-V de dispositivos fotovoltaicos. • EN 61829 – Paneles fotovoltaicos (PV). Medición de las características de corriente y tensión en el lugar de instalación. PVM-1530 │ MANUAL DE USO...
- Página 10 Crear una cuenta de usuario o iniciar sesión. Introducir los ajustes del medidor. Elegir la medición. Encontrarás consejos al respecto al pinchar en el icono en el manual de la plataforma Sonel MeasureEffect™. Introducir los ajustes de la medición. Conectar el medidor al objeto examinado.
- Página 11 Encender el medidor (pulsar brevemente) • Apagar el medidor (pulsar y mantener pulsado) • Acceda al menú de brillo y volumen (pulse brevemente cuando el medidor esté en- cendido) Iniciar la medición Detener la medición PVM-1530 │ MANUAL DE USO...
- Página 12 ▼ ▼ La medición ha finalizado y el objeto anali- La medición ha finalizado y el objeto zado se ha descargado. analizado se ha descargado. PVM-1530 │ MANUAL DE USO...
- Página 13 Luego, las lecturas se registran en la memoria temporal de IRM-1 y se transmiten al medidor PVM-1530 después de que se restablezca la comunicación. El paquete del equipamiento para trabajar con el ordenador Para que el medidor trabaje con el ordenador es necesario el cable USB y el software apropiado: •...
- Página 14 Información adicional visualizada por el medidor ▼ Comunicación mediante USB, transferencia de datos. ▼ PVM-1530 │ MANUAL DE USO...
- Página 15 El dispositivo está protegido por un fusible rápido de 6,3 x 32 mm 500 mA / 1000 V AC/DC. Para cambiar el fusible, desenroscar el cabezal, colocar un fusible que funcione en lugar del fusible dañado y luego atornillar el cabezal. ¡ATENCIÓN! No usar fusibles diferentes a las mencionadas en este manual. PVM-1530 │ MANUAL DE USO...
- Página 16 Estado desconocido del acumulador. Póngase en cambiar por uno nuevo. contacto con el servicio de atención. Información adicional visualizada por el medidor Nivel bajo de carga del acumu- lador Problema con el acumulador El acumulador se está cargando PVM-1530 │ MANUAL DE USO...
- Página 17 Es posible cargar el acumulador mientras se realizan mediciones. Para ello, basta con conectar el cargador al medidor. Al desconectar el medidor con el botón o con AUTO-OFF, no se detendrá la carga del acu- mulador. PVM-1530 │ MANUAL DE USO...
- Página 18 El mal uso de la batería puede causar su daño permanente. Aquello puede causar su inflamación. El vendedor con el fabricante no asumen responsabilidad por los posibles surgidos en efecto del uso incorrecto de la batería Li-Ion. PVM-1530 │ MANUAL DE USO...
- Página 19 Antes de llevar el equipo a un punto de recogida no se debe desarmar ninguna parte del equipo. Hay que seguir las normativas locales en cuanto a la eliminación de envases, pilas usadas y baterías. PVM-1530 │ MANUAL DE USO...
- Página 20 En el rango de tensión 1000…1500 V DC, la corriente máxima medible es 1 A inferior por ca- da 50 V por encima de 1000 V. Por ejemplo, para 1050 V DC es 39 A y para 1100 V DC es 38 PVM-1530 │ MANUAL DE USO...
- Página 21 0…I mA, μA, nA Lmax indicaciones de resistencia • – la corriente máxima durante el cortocircuito de cables Lmax • La resolución y las unidades resultan del rango de medición de la resistencia de aislamiento PVM-1530 │ MANUAL DE USO...
- Página 22 0…I mA, μA, nA Lmax indicaciones de resistencia • – la corriente máxima durante el cortocircuito de cables Lmax • La resolución y las unidades resultan del rango de medición de la resistencia de aislamiento PVM-1530 │ MANUAL DE USO...
- Página 23 Medición de corriente con medición de potencia – tensión de AC y DC • Como en el medidor Sonel CMP-1015-PV 11.1.8 Medición de continuidad de las conexiones de protección y compensatorias con una corriente de ±200 mA Rango de medición según EN IEC 61557-4: 0,11…1999 Ω...
- Página 24 : CAT III 600 V • -, R +: CAT IV 300 V CONT CONT Las marcas y símbolos que se muestran en el instrumento deben considerarse válidos cuando se utilizan en altitudes ≤2000 m. PVM-1530 │ MANUAL DE USO...
- Página 25 (p.ej. doméstico). SONEL S.A. declara que el tipo de dispositivo de radio PVM-1530 cumple con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección web:...
