Manual de usuario de la impresora 3D
V1.3
Tabla de contenido
loading

Manuales relacionados para Creality CR-6 SE

Resumen de contenidos para Creality CR-6 SE

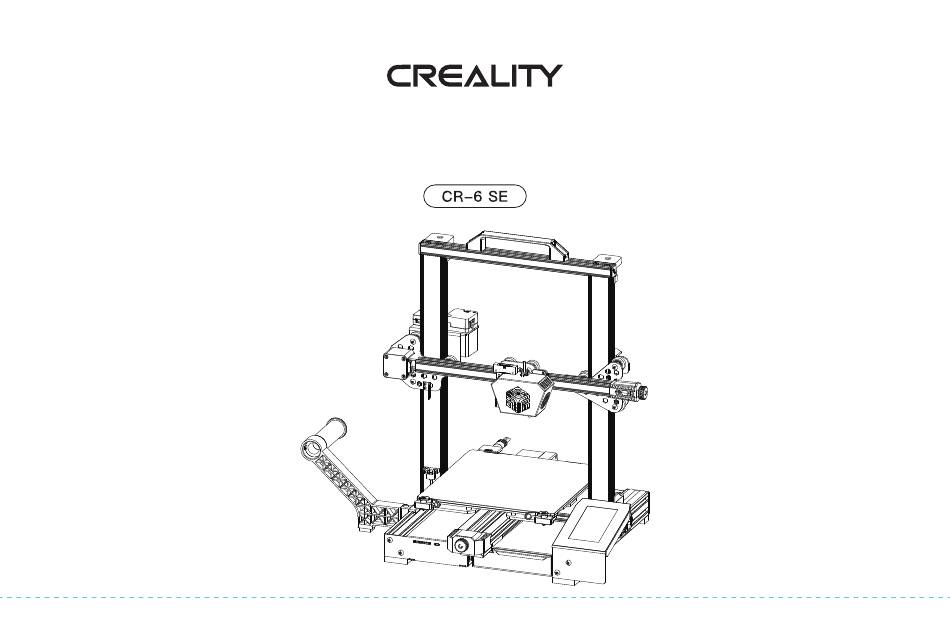

  • Página 1 Manual de usuario de la impresora 3D V1.3...

  • Página 2: Instalación De La Impresora 3D

    A nuestros queridos usuarios de Creality Instrucciones de uso Gracias por elegir Creality. Para su comodidad, lea este Manual del usuario antes de comenzar y siga las instrucciones proporcionadas cuidadosamente. Creality siempre está lista para brindarle servicios de alta calidad. Si encuentra algún problema o tiene alguna pregunta al utilizar nuestros productos, utilice la información...
  • Página 3 Instrucciones de uso 1. No utilice esta impresora con métodos u operaciones que no se describen en este manual, de lo contrario, podría provocar lesiones accidentales o daños a la propiedad. 2. No coloque esta impresora cerca de materiales inflamables, materiales explosivos o fuentes de calor intenso. Coloque esta impresora en un ambiente ventilado, fresco y con poco polvo.

  • Página 4: Acerca De La Impresora

    Acerca de la impresora Rejilla y tubo de teflón Motor del eje Z (Z2) Interruptor de combinación de Pantalla de visualización potencia Interruptor de límite del eje Y Extrusor Perilla de ajuste de tensión de la Motor de ejes Y Ranura para tarjeta SD correa del eje X Mango...

  • Página 5: Especificaciones Del Dispositivo

    Especificaciones del dispositivo Especificaciones generales Modelo CR-6 SE Tamaño de modelado 235mm x 235mm x 250mm Tecnología de modelado Número de boquillas Altura de la capa de corte 0,1 mm a 0,4 mm Diámetro de la boquilla 0,4 mm (estándar) Precisión de impresión...

  • Página 6: Lista De Accesorios

    Llaves de tubo lector de tarjetas x 1 rápida x 2 hexagonales x 1 Mordaza de conexión Boquillas x 2 Creality pegatina x 1 rápida x 2 Nota: Los componentes anteriores son solo para referencia. El producto actual puede variar.

  • Página 7: Instale El Pórtico

    Instale el pórtico Chasis x 1 Perfil del eje X Pórtico x 1 Instale los dos perfiles del eje Z en los Gire el acoplamiento de modo que el eje escalones interiores del perfil inferior X se eleve hasta la posición que se del eje X.

  • Página 8: Instale La Pantalla De Visualización

    Instale la pantalla de visualización Pantallas de visualización x 1 Tornillos hexagonales de cabeza redonda plana M5x10 x 2 Conecte los cables de la pantalla después de instalar la pantalla.

  • Página 9: Instale El Estante

    Instale el estante Rejillas x 1 Tubos de teflón x 1 El bastidor se puede instalar en diferentes posiciones en la parte delantera o trasera del eje Z y se puede plegar.

  • Página 10: Instale El Mango

    Instale el mango Manijas x 1 Tornillos hexagonales de cabeza redonda plana M5x10 x 2 Tuercas en T M5 x 2...

  • Página 11: Reemplace La Plataforma Y Ajuste El Cinturón De Una Manera Más Conveniente

    Reemplace la plataforma y ajuste el cinturón de una manera más conveniente 1. Gire los fijadores de vidrio para reemplazar la plataforma. 2. Luego gire la perilla para ajustar la tensión al nivel apropiado (como se muestra en la Figura A). El cinturón puede romperse si está...
  • Página 12 Recoger cables Conecte la boquilla al puerto de 16 pines como se muestra en la figura. Conecte el extrusor al puerto de 14 pines como se muestra en la figura. Conecte el cable del motor del eje Z. Conecte el cable del interruptor fotoeléctrico. Conecte el cable de alimentación.

  • Página 13: Ajuste De La Tensión De La Polea

    Ajuste de la tensión de la polea Compruebe la tensión de la polea antes de encender la impresora. Ajuste de la polea del eje X/Y/Z: Tire suavemente de la polea y compruebe si está inactiva o atascada. Si esto sucede, use una llave de boca para ajustar la columna de aislamiento excéntrica hexagonal para que la polea gire y se mueva suavemente nuevamente.

  • Página 14: Nivelación De La Plataforma

    Nivelación de la plataforma Seleccione Nivelación en la página de inicio para la nivelación automática. Después de completar la nivelación, ajuste el valor de compensación del eje Z de acuerdo con la adhesión del filamento de impresión a la plataforma de vidrio. No toque el tubo de teflón ni el cable de la boquilla durante el proceso de...

  • Página 15: Método De Calentamiento

    Método de calentamiento 1 Método 1 Nota: La interfaz anterior es solo para referencia. La interfaz de usuario real puede variar.
  • Página 16 Método de calentamiento 2 Método 2 Nota: Los parámetros de calentamiento ya vienen configurados de fábrica. Parámetros de calentamiento PLA: temperatura de la boquilla: 200 ℃, temperatura del semillero: 60 ℃. Parámetros de calentamiento del ABS: temperatura de la boquilla: 240 ℃, temperatura del semillero: 70 ℃.
  • Página 17 Cuelgue el filamento en el estante mientras espera que suba la temperatura. Para cargar correctamente el filamento, el extremo del filamento debe estar en la posición que se muestra en la figura.

  • Página 18: Cargando El Filamento

    Cargando el filamento Cuando se alcance la temperatura objetivo, inserte el filamento a través de la detección de filamentos en el orificio de la extrusora hasta que llegue a la boquilla. Si el filamento sale por la boquilla, está correctamente cargado. Cómo ajustar la tensión del resorte de extrusión: Mueva la flecha hacia la izquierda para aflojarlo y hacia la derecha para apretarlo.

  • Página 19: Empezar A Imprimir

    Empezar a imprimir 1. Instale el software. 3. Vaya a Seleccionar idioma → Siguiente → Seleccionar modelo → 4. Inicie el software de corte Creality → Cargar → 2. Inicie el software. Siguiente → Finalizar para completar la configuración. Seleccionar archivo.
  • Página 20 Empezar a imprimir 5. Genere el archivo de código G → Guárdelo en la 6. Inserte la tarjeta de memoria → Imprimir tarjeta de memoria. → Seleccione el archivo utilizado para imprimir. El nombre del archivo solo debe contener letras y Nota: Para obtener detalles sobre el uso del software, dígitos latinos.
  • Página 21 Empezar a imprimir...

  • Página 22: Cableado Del Circuito

    Cableado del circuito Motor del eje Y Motor del eje Z1 Motor de eje Z2 Puerto de Ranura para tarjeta cables 1 de memoria Puerto de Puerto micro USB cables 2 Puerto de pantalla Fusible Puerto Entrada de Potencia de salida del Semillero Ventilador siempre Puerto de interruptor...

  • Página 23: Solución De Problemas

    Solución de problemas Flujo de trabajo Diagnóstico Causa de la falla Solución Feedback 1. Limpie la tarjeta de memoria. Tarjeta de 2. Formatee la tarjeta de memoria. memoria Comienzo 3. Utilice otra tarjeta de memoria. ¿Imprimir a través Nombre del 1.
  • Página 24 Dado que cada modelo es diferente, el producto real puede ser diferente al de la imagen. Consulte el producto real. El derecho de interpretación final pertenece a Shenzhen Creality 3D Technology Co., Ltd. 18F, JinXiuHongDu Building, Meilong Blvd., Longhua Dist., Shenzhen,   China 518131 Official Website: www.creality.com...
