4. Instale o desinstale la broca / el portaherramienta de la siguiente manera:
Para instalar la broca, limpie e inserte el vástago redondo de la broca deseada en el
•
portaherramienta de manera que el borde de corte esté aproximadamente a 1/16 de
pulgada (1,6 mm) de distancia de la cara del portaherramienta (Fig. 4b).
Para desinstalar la broca, jale la broca hacia fuera del portaherramienta (Fig. 4b).
•
5. Alinee el agujero ubicado en el husillo con el botón de fijación del husillo, presione el botón
de fijación del husillo y gire la tuerca del portaherramienta en el sentido de las agujas del
reloj utilizando la llave de tuerca incluida para sujetar firmemente la broca (Fig. 4a).
6. Suelte el botón de fijación del husillo.
7. Instale la base fija siguiendo la sección "Para instalar la base fija" que antecede.
INSTALACIÓN Y
DESINSTALACIÓN DEL
ENSAMBLAJE DE LA GUÍA DE
BORDE (Fig. 5a y 5b)
El ensamblaje de la guía de borde se puede
utilizar como auxiliar en aplicaciones de fresado
tales como bordeado decorativo, acepillado y
recorte de bordes rectos, acanalado, mortajado
y ranurado.
Para Instalar el ensamblaje de la guía de
borde
1. Presione hacia abajo el lado "O" (apagado)
del interruptor de encendido y apagado.
Retire la batería.
2. Gire la perilla de fijación del ensamblaje de
la guía de borde en sentido contrario al de
las agujas del reloj hasta que el borde del
perno esté al ras con la superficie exterior
del gancho (Fig. 5b).
NOTA: Si la perilla de fijación se desenrosca
accidentalmente por completo de la guía de
borde, reensamble las piezas en el orden que
se muestra en la Fig. 5b.
3. Inserte el "gancho" del ensamblaje de la guía
de borde en la ranura de montaje para la
guía de borde.
68

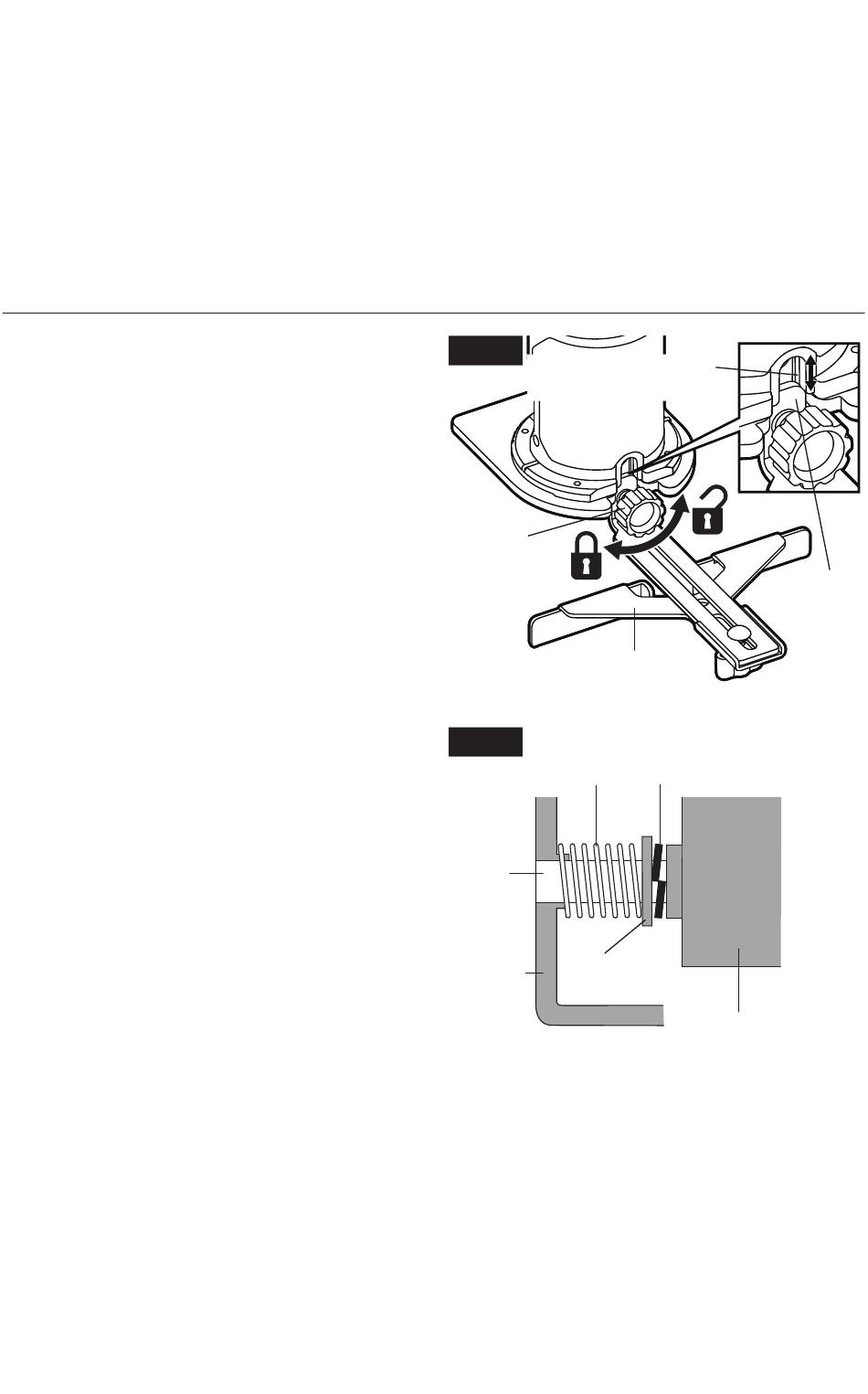

Fig . 5a
Ranura de montaje
de la guía de borde
Perilla de
fijación
Ensamblaje de
la guía de borde
Fig . 5b
Resorte
Perno
Arandela
Gancho
plana
Gancho
Arandela de seguridad
Perilla de fijación
